El Toyota 4Runner N210 se fabricó en 2002, 2003, 2004, 2005, 2006, 2007, 2008 y 2009. En este material mostraremos la ubicación de las unidades de control electrónico, una descripción de los fusibles y relés del Toyota 4Runner N210 con diagramas de bloques y ejemplos fotográficos de su implementación. Destacamos el fusible del encendedor.
La ubicación de los bloques y la finalidad de los elementos que contienen pueden diferir de la presentada. Consulta la información con tus diagramas en la portada del bloque.
Contents
Caja de fusibles interior Toyota 4Runner

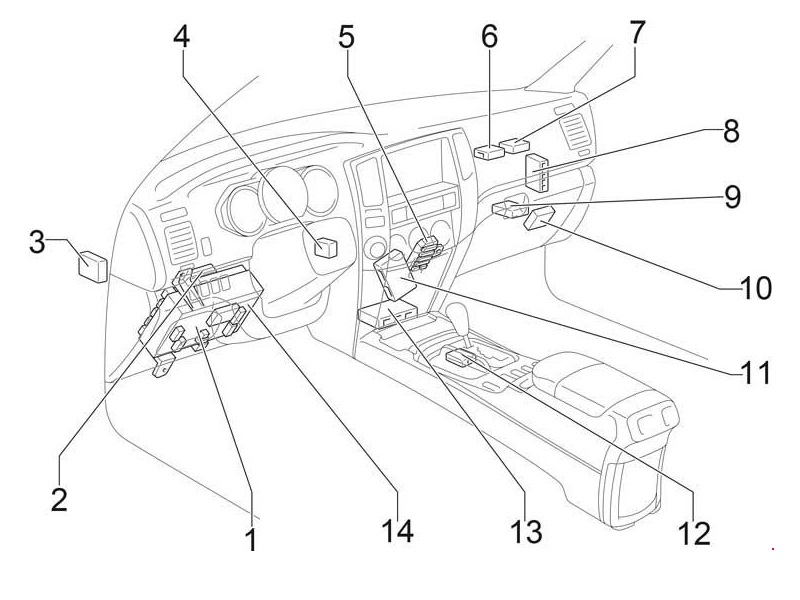

Disposición general
Descripción
- Caja de fusibles
- Relé de señal de giro/relé de luz de circulación diurna
- ECU de suspensión
- Amplificador de llave transpondedor
- Centro J/B
- Unidad de control antirrobo
- Computadora con llave transpondedora
- Módulo de control del motor
- Control 4WD de la ECU
- ECU de control de presión de neumáticos
- Unidad de control del aire acondicionado
- ECU de bloqueo de cambios
- Conjunto de sensores de bolsa de aire
- ECU del cuerpo
Caja de fusibles

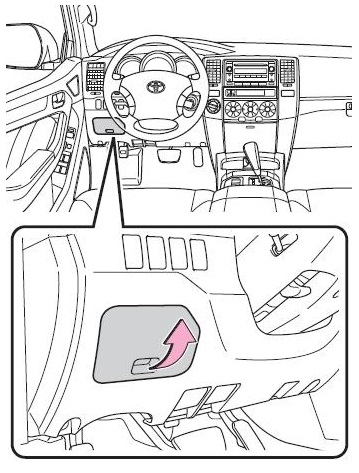

Está ubicado en la parte inferior del panel de instrumentos detrás de la cubierta protectora.

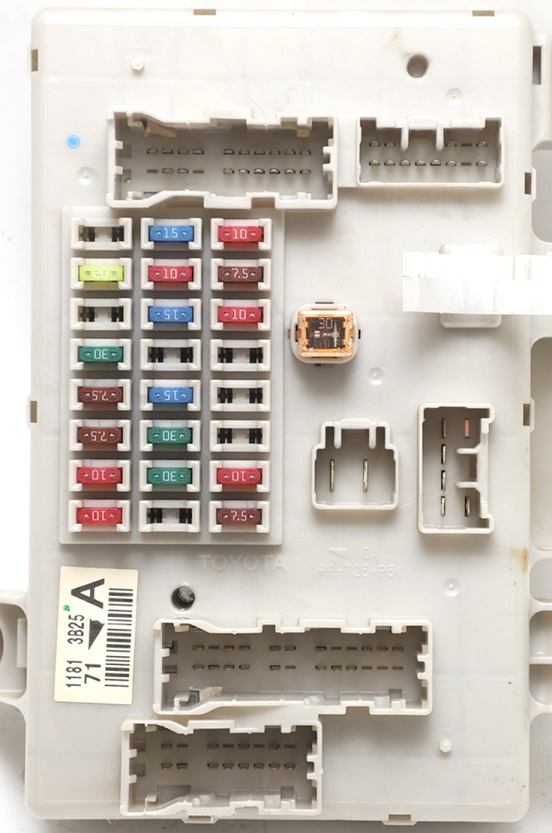

Ejemplo de foto
Esquema
Designación
| 1 | 10A IGN: sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de frenos antibloqueo, sistema de control de tracción (modelos 2WD), sistema de control de tracción activo (modelos 4WD), sistema de control de estabilidad del vehículo, medidor y sensor, sistema de clasificación del pasajero delantero , luz de freno |
| 2 | 10A SRS – Sistema de airbag SRS |
| 3 | MEDIDOR 7.5A – Sensores y medidores |
| 4 | 7.5A STA NO.2 – Sistema de arranque, sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial |
| 5 | 30A FR WIP-WSH – Limpiaparabrisas y lavaparabrisas |
| 6 | – |
| 7 | 20A 4WD – Sistema de control 4WD |
| 8 | – |
| 9 | – |
| 10 | 30A DP/SEAT – Asiento del conductor eléctrico |
| 11 | 30A PP/SEAT – Asiento del acompañante eléctrico |
| 12 | TOMA DE POTENCIA 15A – Tomacorrientes |
| 13 | – |
| 14 | 15A RR WSH – Lavacristales trasero, sistema de comunicación multiplex |
| 15 | 10A ECU-IG: sistema de control de bloqueo de cambios, elevalunas eléctricos, sistema de frenos antibloqueo, sistema de control de tracción (modelos 2WD), sistema de control de tracción activo (modelos 4WD), sistema de control de estabilidad del vehículo, techo corredizo eléctrico, sistema de comunicación multiplex, sistema anti -robo, altura trasera, control de suspensión neumática, sistema de advertencia de presión de neumáticos, sistema de memoria de posición de conducción |
| 16 | 15A IG1: sistema de frenos antibloqueo, sistema de control de tracción (modelos 2WD), sistema de control de tracción activo (modelos 4WD), sistema de control de estabilidad del vehículo, sistema de aire acondicionado, sistema de carga, desempañador de la ventana trasera, luces de marcha atrás, señales de giro, luces intermitentes de emergencia , asientos con calefacción, aire acondicionado inversor, control de luces del panel de instrumentos, espejo retrovisor interior antideslumbrante automático, tensor de cinturón de seguridad, sistema de bolsa de aire SRS |
| 17 | 7,5A STA |
| 18 | 10A SECU/HORN – Sistema antirrobo |
| 19 | – |
| 20 | – |
| 21 | – |
| 22 | 10A TRASERO: luces traseras, luces de matrícula, luces de estacionamiento, control de luces del panel de instrumentos, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, luces del panel de instrumentos, medidor e indicador, iluminación de la guantera |
| 23 | ACC de 7,5 A: tomacorrientes, espejos retrovisores exteriores, sistema de audio, sistema de navegación, sistema de control de bloqueo de cambios, luces del panel de instrumentos, sistema de entretenimiento para el asiento trasero |
| 24 | 10A CIG – Encendedor de cigarrillos |
| 25 | ENERGÍA 30A – Ventanas eléctricas, techo corredizo eléctrico |
El fusible número 24 de 10A es responsable del encendedor.

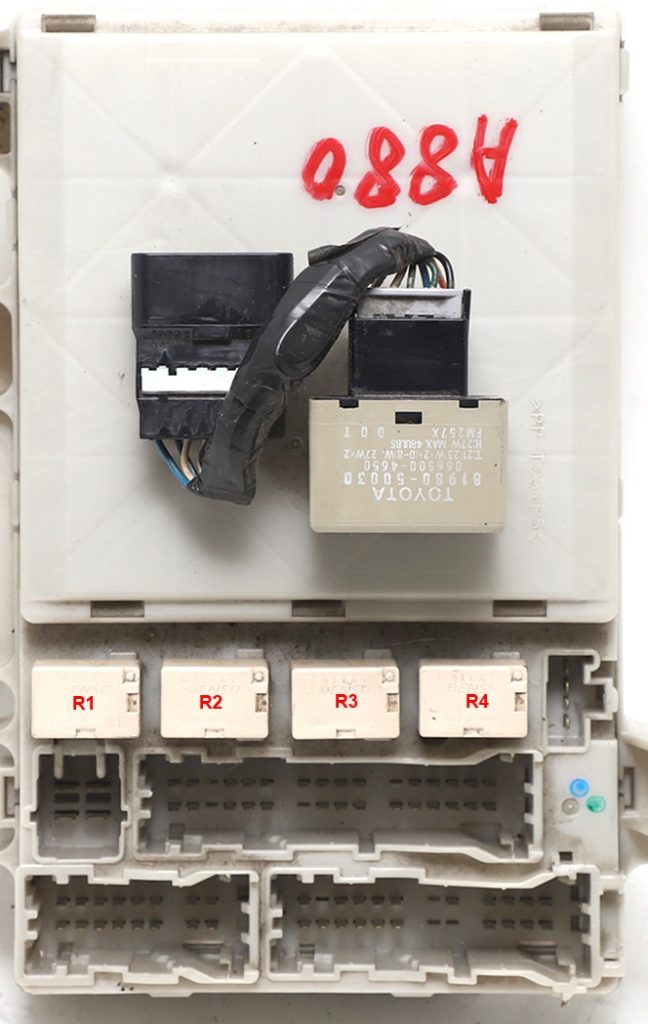

Algunos relés se pueden conectar a la parte posterior de los bloques.
Objetivo
- Señal R1
- Luces traseras R2
- R3 Relé de potencia
- Conector R4 para accesorios adicionales (DC SKT)
Esquema

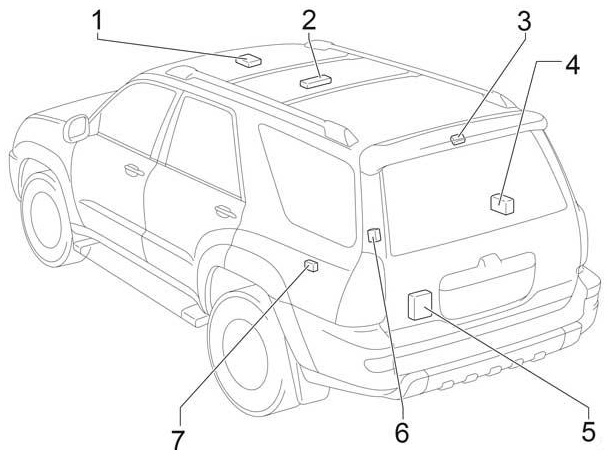

Descodificación
- Unidad de control del techo corredizo
- Controlador de audio del asiento trasero
- Receptor del monitor de presión de neumáticos
- Amplificador de componentes estéreo
- ECU de la puerta trasera
- Receptor de control de puerta
- Relé convertidor de remolque
Caja de fusibles del capó Toyota 4Runner

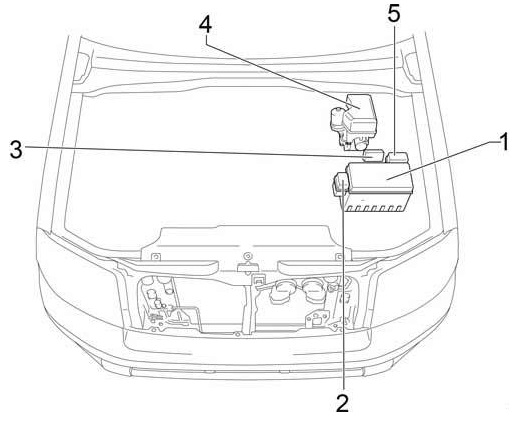

Disposición general
Descripción
- Caja de fusibles y relés
- Bloque de relés nº 1
- Controlador de control de inyección de aire
- Unidad de control antideslizante con accionamiento
- Bloque de relés nº 2

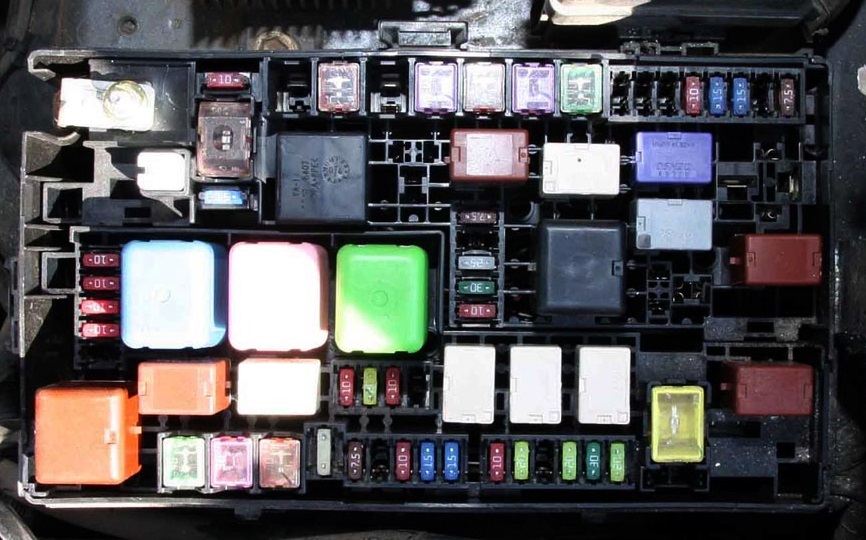

Caja de fusibles y relés
Ubicado en el lado izquierdo del compartimiento del motor al lado de la batería.

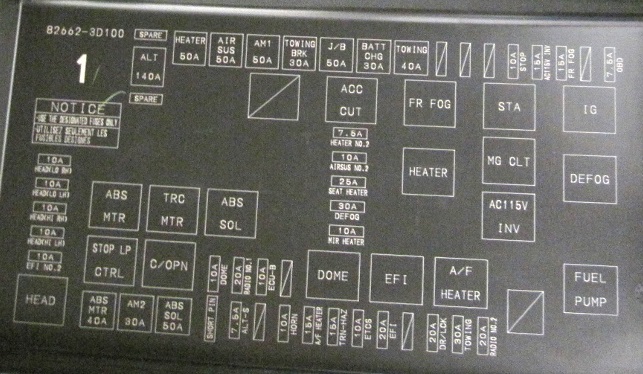

Esquema de la portada del bloque.

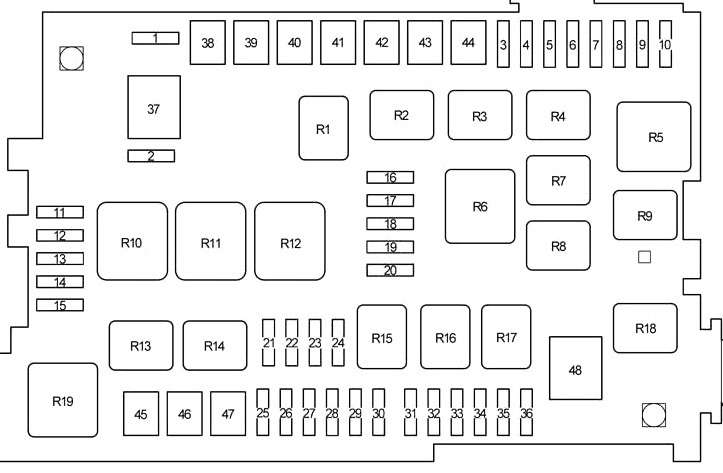

Esquema
Objetivo
| 1 | Fusible de repuesto 10A |
| 2 | Fusible de repuesto 15A |
| 3 | – |
| 4 | – |
| 5 | – |
| 6 | 10A STOP: luces de freno/traseras, luz de freno montada en alto, control de bloqueo de cambios, sistema de frenos antibloqueo, control de tracción (modelos 2WD), control de tracción activo (modelos 4WD), control de estabilidad del vehículo, ajuste de altura trasera de la suspensión neumática, combustible multipuerto sistema de inyección/sistema de inyección de combustible secuencial multipuerto, controlador de freno del remolque, luces del remolque (luces traseras) |
| 7 | 15A AC115V INV – Inversor de CA |
| 8 | 15A FR FOG – Luces antiniebla delanteras |
| 9 | – |
| 10 | 7.5A OBD – Sistema de diagnóstico a bordo |
| 11 | 10A HEAD (LO RH) – Faro derecho (luz baja) |
| 12 | 10A HEAD (LO LH) – Faro izquierdo (luz baja) |
| 13 | 10A HEAD (HI RH) – Faro derecho (luz alta) |
| 14 | 10A HEAD (HI LH) – Faro izquierdo (luz alta) |
| 15 | 10A EFI NO.2 – Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial |
| 16 | CALENTADOR 7.5A NO.2 – Aire acondicionado |
| 17 | 10A AIRSUS NO.2 – Suspensión neumática con ajuste de altura trasera |
| 18 | CALENTADOR DE ASIENTO 25A – Calefacción de asiento |
| 19 | 30A DEFOG – Ventana trasera con calefacción, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial |
| 20 | 10A MIR HEATER – Espejos exteriores con calefacción |
| 21 | 10A DOME: iluminación interior, iluminación personal, sistema de control remoto inalámbrico, iluminación de puertas, medidores y medidores, iluminación del tocador, iluminación del panel de instrumentos, iluminación del estribo, sistema de comunicación múltiplex, sistema de audio del asiento trasero |
| 22 | 20A RADIO NO.1 – Sistema de audio, sistema de navegación, sistema de entretenimiento en el asiento trasero |
| 23 | 10A ECU−B: sistema de frenos antibloqueo, sistema de control de tracción (modelos 2WD), sistema de control de tracción activo (modelos 4WD), sistema de control de estabilidad del vehículo, sistema de aire acondicionado, sistema de comunicación múltiplex, sistema antirrobo, sistema de memoria de posición de conducción , Sistema de clasificación de pasajeros en los asientos delanteros, sistema de navegación. |
| 24 | – |
| 25 | – |
| 26 | 7.5A ALT−S – Sistema de carga |
| 27 | – |
| 28 | BOCINA 10A – Señal |
| 29 | CALENTADOR A/F 15A – Sensor A/F |
| 30 | 15A TRN−HAZ – Indicadores de dirección, luces de advertencia de peligro |
| 31 | 10A ETCS – Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial |
| 32 | 20A EFI – Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial |
| 33 | – |
| 34 | 20A DR/LCK – Sistema de bloqueo de puerta eléctrico |
| 35 | REMOLQUE 30A – Convertidor de remolque |
| 36 | 20A RADIO NO.2 – Sistema de audio |
| 37 | 140A ALT – «A/BOMBA», «AIRSUS», «AM1», «FRENO DE REMOLQUE», «J/B», «BATT CHG», «REMOLQUE», «TRABA», «PARADA», «AC 115V INV» , “FR” Fusibles “FOG”, “OBD”, “HEATER”, “MIR HEATER” |
| 38 | 50A A/PUMP – 2005-2009: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial. |
| CALENTADOR 50A – 2002-2003: Sistema de aire acondicionado. | |
| 39 | 50A AIRSUS – Suspensión neumática con ajuste de altura trasera |
| 40 | 50A AM1 – Todos los componentes fusibles «ACC», «CIG», «IG1», «ECU-IG», «FR WIP-WSH», «RR WIP», «RR-WSH», «4WD» y «STA» |
| 41 | 30A TOWING BRK – Controlador de freno de remolque |
| 42 | 50A J/B – Todos los componentes de fusibles «PWR OUTLET», «DP/SEAT», «PP/SEAT», «POWER», «TAIL» y «SECU/HORN» |
| 43 | 30A BATT CHG – Batería de remolque adicional |
| 44 | REMOLQUE 40A – Luces del remolque (luces traseras) |
| 45 | 40A ABS MTR: sistema de frenos antibloqueo, control de tracción (modelos 2WD), control de tracción activo (modelos 4WD), control de estabilidad del vehículo |
| 46 | 30A AM2 – Sistema de arranque, fusibles “IGN”, “GAUGE”, “STA NO.2” y “SRS” |
| 47 | 50A ABS SOL – 2002-2004: Sistema de frenos antibloqueo, sistema de control de tracción (modelos 2WD), sistema de control de tracción activo (modelos 4WD), sistema de control de estabilidad del vehículo. |
| 30A ABS SOL – 2005-2009: Sistema de frenos antibloqueo, sistema de control de tracción (modelos 2WD), sistema de control de tracción activo (modelos 4WD), sistema de control de estabilidad del vehículo. | |
| 48 | CALENTADOR 60A – 2004-2009: Sistema de aire acondicionado. |
| Relé | |
| R1 | – |
| R2 | Accesorio (ACC CUT) |
| R3 | Faros antiniebla |
| R4 | Motor de arranque (STA) |
| R5 | Encendido (IG) |
| R6 | Calentador |
| R7 | Embrague del compresor de aire acondicionado (MG CLT) |
| R8 | Inversor de CA (AC115V INV) |
| R9 | Ventana trasera con calefacción (DEFOG) |
| R1 | – |
| R11 | – |
| R12 | – |
| R13 | Luces de freno (STOP LP CTRL) |
| R14 | Relé de apertura de circuito (C/OPN) |
| R15 | Iluminación interior, abridor de puerta de garaje (DOOM) |
| R16 | EFI |
| R17 | Sensor de relación aire-combustible (CALENTADOR A/F) |
| R18 | Bomba de combustible |
| R19 | Faro (CABEZA) |
Bloque de relés nº 1
Relé de suspensión neumática (AIR SUS).
Bloque de relés nº 2
- R1 Batería adicional para remolque
- Luces del remolque R2 (REMOLQUE TRASERO)
