La primera generación del Volvo S40 se produjo en 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003, 2004 en el sedán S40 y en la camioneta V40. Durante este tiempo, el modelo fue actualizado (restyling). En nuestro material encontrará una descripción de los fusibles y relés del Volvo S40 con diagramas de bloques, sus fotografías y ubicaciones. Mostremos el fusible responsable del encendedor.
La finalidad de los fusibles y relés puede diferir de los presentados y depende del año de fabricación y del nivel de equipamiento eléctrico de su vehículo.
Contents
Caja de fusibles interior Volvo S40 2004-2013
Caja de fusibles y relés

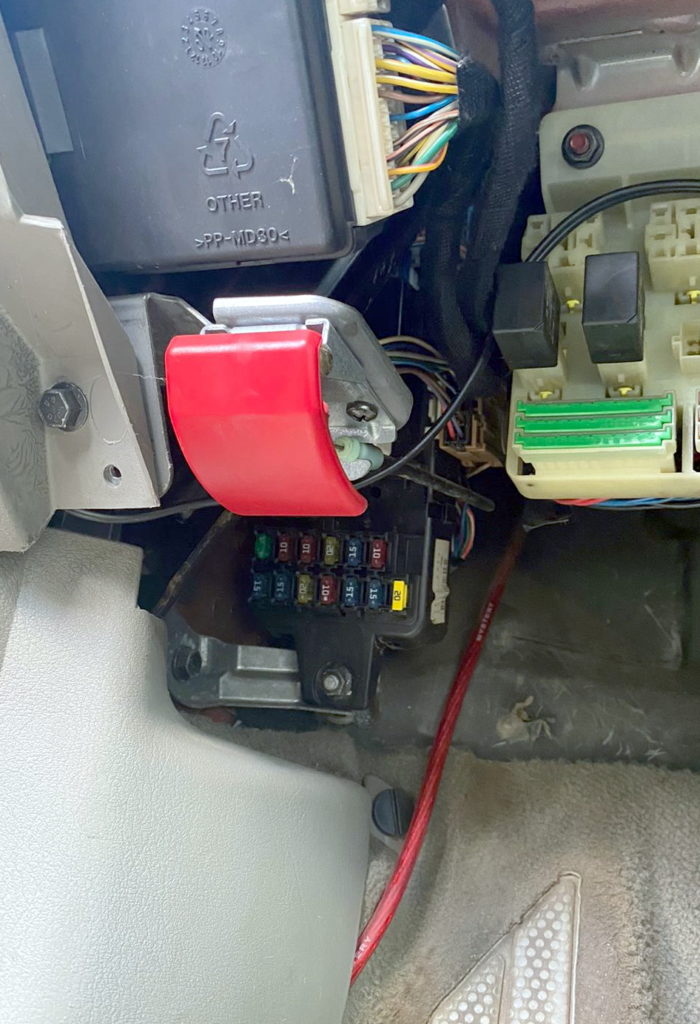

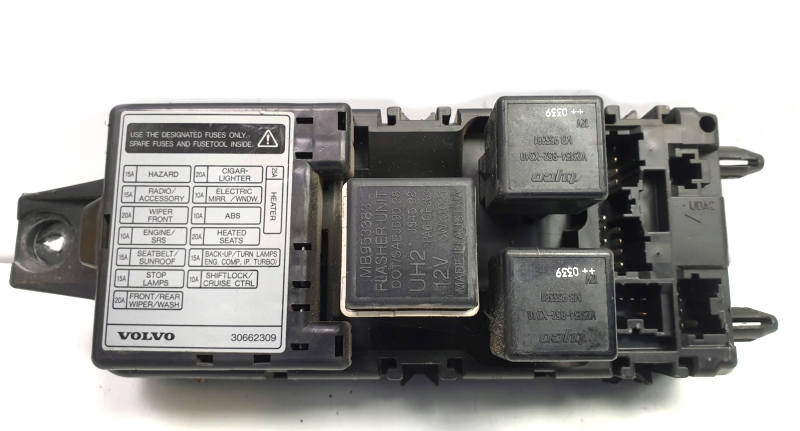

En el interior del vehículo, el bloque principal con fusibles y relés se encuentra debajo del panel de instrumentos, en el lado del conductor.
Para acceder es necesario quitar la cubierta protectora. El bloque en sí se verá así:
Consulta la designación de los elementos con sus diagramas impresos en las tapas de los bloques.
Diagrama de ejemplo con propósito

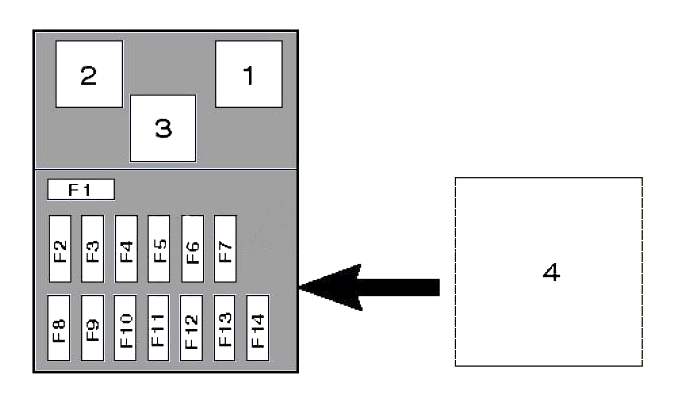

Esquema
Descripción
Opción 1
| 1 | Relé de desempañador de luneta trasera |
| 2 | Relé del motor del ventilador del calentador |
| 3 | Relé interruptor de señal de giro |
| 4 | Relé de retardo de apagado de lámpara interior |
| F1 | (25A) Motor del ventilador de refrigeración, aire acondicionado |
| F2 | (20A) Repuesto |
| F3 | (10A) Repuesto |
| F4 | (10A) Luces de marcha atrás, luces de freno, control de tracción, unidad de control de transmisión electrónica, luz de cambio |
| F5 | (10A) Control de crucero, interruptor de luz de freno, luz de cambio |
| F6 | (20A) Calefactores de asientos, luces interiores traseras, luz de la matrícula, iluminación del interruptor de las luces, faros/luces antiniebla y faros antiniebla/interruptores de las luces, reóstato de iluminación del grupo de instrumentos |
| F7 | (10A) Iluminación del interruptor de bloqueo de puertas, grupo de instrumentos, indicadores de giro, luces de circulación diurna, computadora de viaje, retardo de apagado de las luces interiores |
| F8 | (20A) Señal de peligro |
| F9 | (15A) Sistema de audio, espejos eléctricos, elevalunas eléctricos, antena eléctrica |
| F10 | (10A) Motor del limpiaparabrisas trasero y bomba del lavaparabrisas (5 puertas) |
| F11 | (10A) SRS, cierre centralizado, inmovilizador, relé de gestión del motor, interruptor de corte de combustible (diésel) |
| F12 | (15A) Techo corredizo, desempañadores de luneta trasera y espejos exteriores, faros e indicadores de faros, lámpara de parasol |
| F13 | (15A) Luces de estacionamiento, alimentación del conector de diagnóstico, control del alcance de las luces, encendedor de cigarrillos |
| F14 | (20A) Motor del limpiaparabrisas e interruptor del limpiaparabrisas, limpiaparabrisas, bomba del lavaparabrisas |
El fusible número 13 es responsable del encendedor.
Opcion 2
| 1 | Relé de descongelación del espejo de puerta/relé de descongelación de la luneta trasera |
| 2 | Relé del aire acondicionado |
| 3 | Relé interruptor de señal de giro |
| F1 | Calentador/aire acondicionado 25A |
| F2 | 10A/20A Toma de accesorios, encendedor de cigarrillos |
| F3 | Sistema antirrobo 10A/20A, cierre centralizado, asientos eléctricos, elevalunas eléctricos, espejos exteriores con calefacción |
| F4 | Sistema de frenos antibloqueo (ABS) 10A, unidad de control multifunción |
| F5 | Calefactor de asiento 20A |
| F6 | 15A Sistema antibloqueo de frenos (ABS), intermitentes/sistema antirrobo, unidad de control multifunción, luces de marcha atrás |
| F7 | Sistema antirrobo 10A, sistema de control de transmisión automática, cierre centralizado, sistema de control de crucero, sistema de gestión del motor (GLP), indicadores del grupo de instrumentos, interruptor de luces, sistema de advertencia de cinturón de seguridad, sistema SRS |
| F8 | 15A/20A Sistema antirrobo, cierre centralizado, intermitentes/luces de emergencia |
| F9 | Sistema de audio 15A |
| F10 | 20A Limpiador de faros, limpiador/lavaparabrisas |
| F11 | 10A Sistema de control de transmisión automática, cierre centralizado, sistema de gestión del motor, inmovilizador, grupo de instrumentos, sistema SRS |
| F12 | 15A Bocina antirrobo, desempañador de luneta trasera, calefacción/aire acondicionado, luces interiores, unidad de control multifunción, sistema de advertencia de cinturón de seguridad, techo corredizo |
| F13 | Conector de diagnóstico 15A (DLC), luces de freno |
| F14 | 20A Sistema lavafaros, sistema lavaparabrisas y limpiaparabrisas trasero |
El fusible número 2 es responsable del encendedor.
Esquema relés
También está instalado debajo del panel de instrumentos, ligeramente a la derecha de la caja de fusibles y relés.

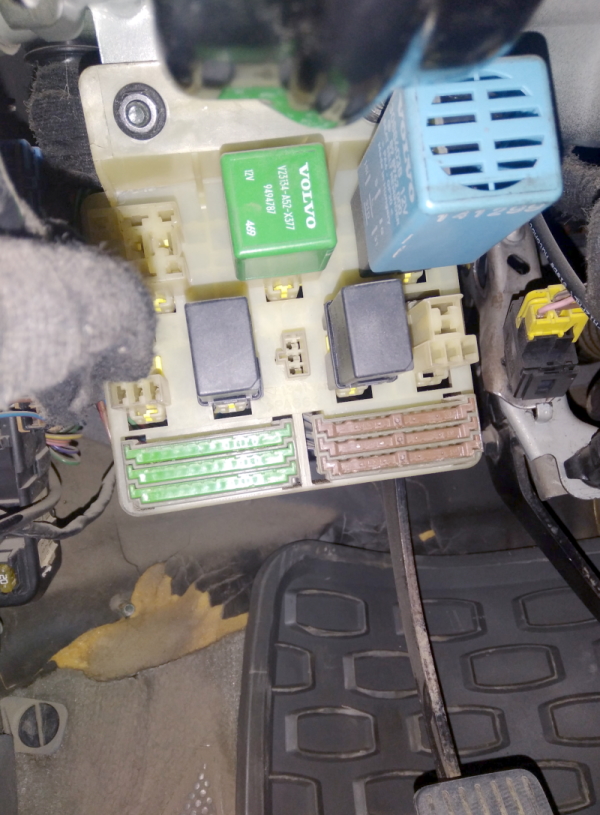

Foto – ejemplo

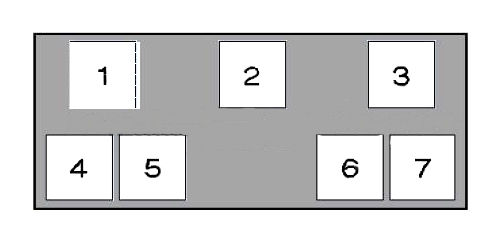

Esquema
Designación
Opción 1
- Relé 1 cierre centralizado
- Relé de cierre centralizado 2, puertas traseras
- Relé del limpia/lavaparabrisas trasero
- –
- Relé de ventana eléctrica
- Relé de arranque (inmovilizador)
- –
Opcion 2
- —
- Relé del actuador de bloqueo del maletero/puerta trasera – ^05/00, si está equipado
- Relé de advertencia del cinturón de seguridad/Relé de advertencia de la llave izquierda
- Relé de arranque – 06/00^
- Relé de ventana eléctrica
- Relé de arranque – ^05/00
- —
Caja de fusibles del capó Volvo S40 1995-2004
Debajo del capó, en el compartimiento del motor, en el lado izquierdo al lado del pilar, se encuentra el bloque base con fusibles y relés y está cerrado con una cubierta protectora.
Opción 1

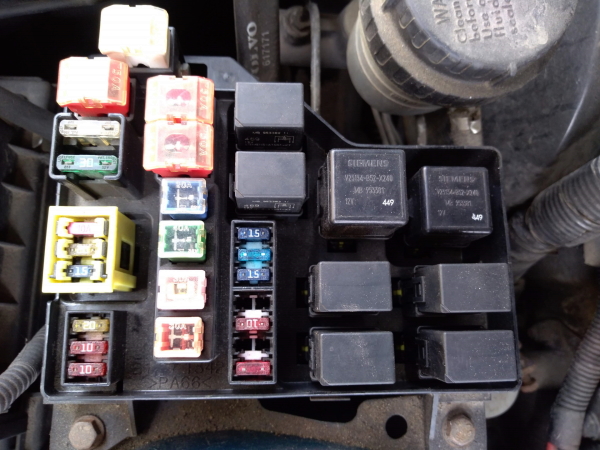

Foto

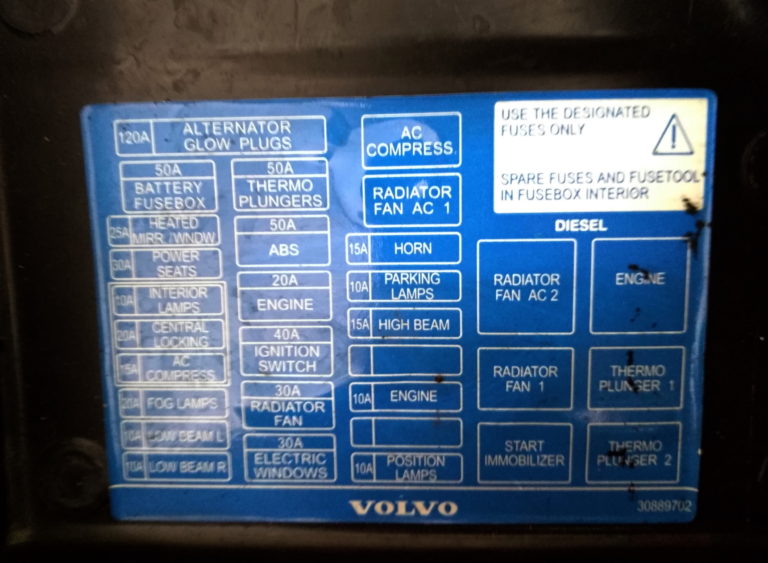

Ejemplo de circuito a partir de una cubierta de bloque.

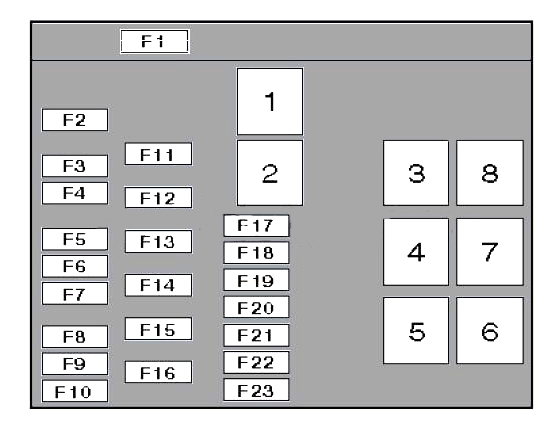

Esquema
Objetivo
Tipo 1
| 1 | Relé de embrague magnético del compresor de aire acondicionado |
| 2 | Relé del motor de la trampilla de admisión (aire acondicionado) |
| 3 | — |
| 4 | Relé del motor del ventilador de refrigeración |
| 5 | Relé de faros |
| 6 | Relé del motor del ventilador del condensador del A/C |
| 7 | Relé antirrobo (bocina) |
| 8 | Relé de la unidad de control del motor |
| F1 | Generador 120A, alimentación a fusibles 2,4,5,6 y 7, bomba de aire de escape, bujías incandescentes (diesel) |
| F2 | Alimentación de 40 A a la caja de fusibles debajo del tablero |
| F3 | 25A Luneta trasera con calefacción, espejos retrovisores con calefacción |
| F4 | 20A Bocina, faros antiniebla, LED antirrobo |
| F5 | Fuente de alimentación de 10 A para el sistema de control remoto del cierre centralizado, la memoria del sistema de audio, la computadora de viaje, el grupo de instrumentos, el inmovilizador, el reloj, las lámparas de iluminación interior, las lámparas de iluminación local trasera, las lámparas de iluminación del interruptor de encendido, del maletero y de la guantera. |
| F6 | Actuadores del sistema de cierre centralizado eléctrico 20A e indicador de avería |
| F7 | — |
| F8 | — |
| F9 | Compresor de aire acondicionado de 10 A. |
| F10 | Luces de freno 10A |
| F11 | 40A Interruptor de encendido, control de crucero, válvula de límite de combustible |
| F12 | ABS 50A |
| F13 | Componentes del motor 20A |
| F14 | 20A Luces de cruce/carretera |
| F15 | Ventilador de refrigeración 30A, ventilador del condensador del A/C |
| F16 | 30A elevalunas delanteros y traseros eléctricos |
| F17 | 10A Bomba de combustible (gasolina) |
| F18 | Calentador del sensor de oxígeno 10A |
| F19 | — |
| F20 | — |
| F21 | — |
| F22 | — |
| F23 | Centralita electrónica ABS 10A |
Tipo 2
| 1 | Relé de embrague magnético del compresor de aire acondicionado |
| 2 | Relé 2 del motor del ventilador de refrigeración (diésel) |
| 3 | Relé del motor del ventilador de refrigeración 1 |
| 4 | Relé de la bomba de combustible (Melco 1) |
| 5 | Relé de arranque |
| 6 | Relé del motor del ventilador del condensador del A/C (gasolina) |
| 7 | Relé 2 del motor del ventilador de refrigeración (EMS 2000) |
| 8 | Relé del sistema de gestión del motor (Diesel y EMS 2000) |
| F1 | (120A) Alternador, F2-7, bujías incandescentes, motor de bomba de aire de escape |
| F2 | (40A/50A) Caja de fusibles/relés, panel de instrumentos 1 (F1-2, F8 y F13) |
| F3 | (25A) Retrovisores exteriores con calefacción, luneta trasera con calefacción |
| F4 | (20A/30A) Sistema antirrobo, asientos eléctricos, faros antiniebla, bocina y faros antiniebla |
| F5 | (10A) Sistema antirrobo, sistema de audio, cierre centralizado, inmovilizador, grupo de instrumentos, luces interiores |
| F6 | (20A) Sistema antirrobo, cierre centralizado, sistema de bloqueo de puertas – puerta trasera |
| F7 | (15A/20A) aire acondicionado |
| F8 | (20A) Alternador (B4184SM), faros antiniebla, faros antiniebla |
| F9 | (10A/15A) Aire acondicionado, faro izquierdo – luz de cruce, unidad de control multifunción |
| F10 | (10A/15A) Unidad de control multifunción, faro derecho – luz de cruce, luces de freno |
| F11 | (40A/50A) Calentador de refrigerante (diésel), interruptor de encendido |
| F12 | (50A) Sistema de frenos antibloqueo (ABS) |
| F13 | (20A) Control de motores |
| F14 | (40A) Interruptor de encendido |
| F15 | (30A) Sistema de aire acondicionado, motor del ventilador de refrigeración |
| F16 | (30A) Ventanas eléctricas |
| F17 | (15A) Sistema antirrobo, bocina |
| F18 | (10A) Luces delanteras/traseras |
| F19 | (15A) Faro izquierdo – luz de carretera, unidad de control multifunción, faro derecho – luz de carretera |
| F20 | (15A) Bomba de combustible |
| F21 | (10A/20A) Control de motores |
| F22 | (15A) Alternador, bomba de vacío del servofreno (modelos con turbocompresor de gasolina y transmisión automática) |
| F23 | (10A) Control del alcance de los faros |
Opcion 2

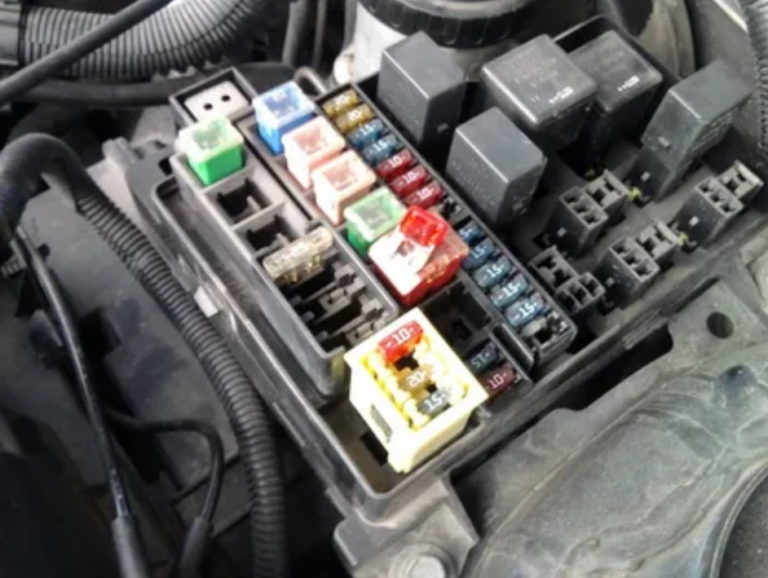

Foto – ejemplo

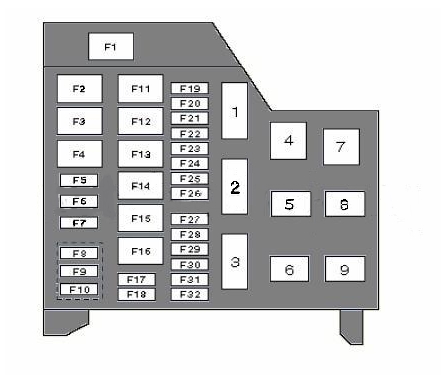

Esquema
Descodificación
| 1 | Relé del motor del ventilador de refrigeración 1 |
| 2 | Relé de embrague magnético del compresor de aire acondicionado |
| 3 | Relé del motor del ventilador del condensador del A/C |
| 4 | Relé 2 del motor del ventilador de refrigeración (Diesel, Turbo y EMS2000) |
| 5 | — |
| 6 | Relé de la bomba de vacío del servofreno (EMS 2000 Turbo con transmisión automática) |
| 7 | Relé de control del motor |
| 8 | Relé de bocina |
| 9 | Relé 2 del calentador de refrigerante (diésel) |
| F1 | Generador 120A (Diesel), F2-10, bujías incandescentes |
| F2 | Caja de fusibles/relés de 40 A, panel de instrumentos 1 (F1-2, F8 y F13) |
| F3 | Relé 1 del calentador de refrigerante de 30 A (diésel) |
| F4 | Relé 2 del calentador de refrigerante de 30 A (diésel) |
| F5 | 25A Retrovisores exteriores calefactables, luneta trasera calefactable |
| F6 | Asiento eléctrico 25A (conductor) |
| F7 | Asiento del pasajero eléctrico 25A |
| F8 | 10A Aire acondicionado, sistema antirrobo, cierre centralizado, antena eléctrica, sistema de gestión del motor (Melco), cuadro de instrumentos, luces interiores |
| F9 | 20A Sistema antirrobo, cierre centralizado |
| F10 | Sistema de audio 15A |
| F11 | 20A Sistema de gestión del motor, inmovilizador |
| F12 | 30A Retrovisores exteriores eléctricos, elevalunas eléctricos |
| F13 | Motor del ventilador de refrigeración 30A |
| F15 | 50A Sistema de frenos antibloqueo (ABS) |
| F16 | — |
| F17 | 15A Calentador del filtro de combustible (diésel), bomba de combustible (gasolina) |
| F18 | Relé de embrague magnético del compresor de A/C de 10 A (diésel), relé del calentador de refrigerante 1/2 (diésel), sistema de gestión del motor |
| F19 | 20A Faros antiniebla, faros antiniebla |
| F20 | — |
| F21 | 15A Faro izquierdo – luz de cruce |
| F22 | 15A Faro derecho – luz de cruce |
| F23 | 10A Luces delanteras/traseras |
| F24 | 10A Control del alcance de las luces, luces de matrícula, luces delanteras/traseras |
| F25 | 10A Sistema de control de transmisión automática, sistema de control del motor (GLP) |
| F26 | Generador 10A (Melco) |
| F27 | Conector de alimentación para accesorios de 15 A: trasero |
| F28 | 15A Faro izquierdo – luz de carretera, faro derecho – luz de carretera |
| F29 | Bocina 15A |
| F30 | Relé de embrague magnético del compresor de A/C 15A/20A, motor del ventilador del condensador de A/C (Melco y EMS2000 Turbo) |
| F31 | 15A Bomba de vacío del servofreno (transmisión automática) |
| F32 | — |
