El SEAT León es un utilitario de la clase C con tracción delantera. Se trata de la cuarta generación del modelo. El coche se presentó oficialmente en un acto celebrado en Martorell (España) el 28 de enero de 2020.
Esta generación recibió un diseño ganador gracias a varios factores. En primer lugar, los faros delanteros, la parrilla y el parachoques delantero con salidas de aire negras tienen bordes afilados que crean la imagen de un coche dinámico incluso en estático. En segundo lugar, gracias al capó ligeramente alargado y al voladizo delantero vertical, así como a los pilares del techo delanteros inclinados hacia atrás, el perfil de portón trasero parece caro (por cierto, el rendimiento aerodinámico ha mejorado un 8%). Más bien contrasta en este sentido la popa, cuyo diseño está dominado por bordes suaves y redondeados. También hay una innovación en forma de luces traseras integradas.
Reemplazo de fusibles
Si el fusible está quemado, debe ser reemplazado.
Lado izquierdo del salpicadero: ubicación de la caja de fusibles
CAJA DE FUSIBLES DEBAJO DEL VOLANTE
– Cortar el encendido y el consumidor eléctrico correspondiente.
– Instale un fusible que sea relevante para el circuito eléctrico.
– Tome las pinzas de plástico que están unidas al interior de la tapa de la caja de fusibles, sujete con ellas el fusible quemado y retírelo.
– Reemplace el fusible quemado (tendrá una rotura en la placa de metal) con un fusible nuevo que esté clasificado para la corriente correcta.
BLOQUE DE FUSIBLES EN EL COMPARTIMIENTO DEL MOTOR
– Cortar el encendido y el consumidor eléctrico correspondiente.
– Retire la tapa de la caja de fusibles en el compartimiento del motor empujando las lengüetas delanteras hacia el centro.
– Instale un fusible que sea relevante para el circuito eléctrico.
– Tome las pinzas de plástico que están unidas al interior de la tapa de la caja de fusibles (en el lado izquierdo del tablero), sujete con ellas el fusible quemado y retírelo.
– Reemplace el fusible quemado (tendrá una rotura en la placa de metal) con un fusible nuevo que esté clasificado para la corriente correcta.
– Cierre bien la tapa de la caja de fusibles para evitar que entre agua en la caja de fusibles.
Los circuitos eléctricos individuales están equipados con fusibles. Los fusibles están ubicados detrás de una cubierta en el lado izquierdo del tablero y en el lado izquierdo del compartimiento del motor.
Los elevalunas eléctricos están protegidos por un disyuntor que, en caso de sobrecarga en el circuito (por ejemplo, cristales congelados), lo rompe y vuelve a encenderse automáticamente transcurridos unos segundos.
CÓDIGO DE COLOR DE LOS FUSIBLES
| Color | Denominación, A |
| Marrón claro | 5 |
| Rojo | 10 |
| Azul | 15 |
| Amarillo | 20 |
| Blanco | 25 |
| Verde | 30 |
| Naranja | 40 |
| Rojo | 50 |
| Blanco | 80 |
| Azul | 100 |
| Gris | 150 |
| Violeta | 200 |
Nota
Si se ha vuelto a fundir un fusible sustituido recientemente, debe hacer revisar el sistema eléctrico de su vehículo en un concesionario SEAT lo antes posible.
Si reemplaza un fusible dañado con un fusible de mayor amperaje, esto podría causar daños graves al sistema eléctrico de su vehículo.
Tenga siempre algunos fusibles de repuesto en su automóvil. Se pueden adquirir en el Centro de Servicio SEAT.

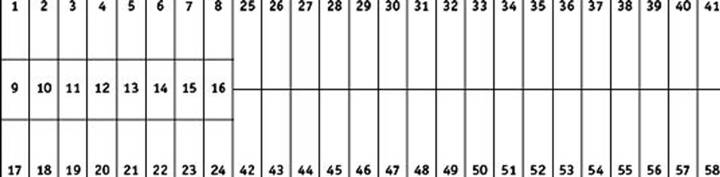

| Número | Equipo eléctrico | Denominación, A |
| 1 | Espejo / teléfono eléctrico calefactable | 5 |
| 2 | Remolque | 5 |
| 3 | Controles de calefacción/ Semiautomático/Climatronic/Sensor de presión de CA/Asientos con calefacción/Reversa/Interruptor ESP | 10 |
| 4 | Combustible ECU 2.0L FSI/ Unidad de control del motor/Motores de gasolina/Diagnóstico/ EFP 1.6L Relé | 10 |
| 5 | Gratis | – |
| 6 | parabrisas calefaccionado | 5 |
| 7 | Controles de calefacción / Semiautomáticos / Climatronic | 5 |
| 8 | Chorros de parabrisas calefaccionados | 5 |
| 9 | Control del sistema de airbag y desactivación del testigo de airbag | 5 |
| 10 | Gratis | – |
| 11 | Dirección asistida / Procesador de comunicación / Combi / Palanca selectora de transmisión automática / Control de transmisión DQ | 10 |
| 12 | control de faros | 5 |
| 13 | Debitómetro para motores TDI | 10 |
| 14 | Interruptor ESP de control de sistemas ABS / ESP | 5 |
| 15 | Gratis | – |
| 16 | Calentamiento adicional del motor (todos los tipos excepto 2,0 l FSO) | 10 |
| 17 | Gratis | – |
| 18 | Gratis | – |
| 19 | Gratis | – |
| 20 | Control de radar de marcha atrás | 5 |
| 21 | Gratis | 5 |
| 22 | Gratis | – |
| 23 | luces de estacionamiento | 10 |
| 24 | Controles del calefactor/ Semiautomático/ Climatronic/ Diagnóstico/ Control PTC (Calentador de aire eléctrico auxiliar), Interruptor de luz | 10 |
| 25 | Convertidor de encendido para motores 2.0 l FSI | 20 |
| 26 | Control de transmisión automática AQ | 20 |
| 27 | Bomba de vacío para motores 2.0L FSI con transmisión automática AQ | 5 |
| 28 | Interruptor de luz | 15 |
| 29 | limpiaparabrisas trasero | – |
| 30 | Gratis | – |
| 31 | Gratis | – |
| 32 | Bomba doble | 15 |
| 33 | Gratis | – |
| 34 | Gratis | – |
| 35 | Calentamiento del motor / Semiautomático | 40 |
| 36 | Inicio | 40 |
| 37 | Gratis | – |
| 38 | Gratis | – |
| 39 | Control de remolque (conexión) | 15 |
| 40 | Control de remolque (intermitentes, frenos y luz de cruce izquierda) | 20 |
| 41 | Control de remolque (faros antiniebla, luz de marcha atrás a la derecha) | 20 |
| 42 | Toma de corriente en la consola central | 30 |
| Enchufe en la consola central y en el maletero | ||
| 43 | Indicador de combustible | 15 |
| 44 | Sensor de señal y control interno | 5 |
| 45 | Gratis | – |
| 46 | Luz interior | 7.5 |
| 47 | encendedor | 25 |
| 48 | Bomba lavafaros | 20 |
| 49 | Cerraduras de las puertas | 10 |
| 50 | Asientos con calefacción | 30 |
| 51 | Lucas | 20 |
| 52 | Luneta trasera térmica | 25 |
| 53 | Control de equipos de confort | 25 |
| 54 | Control de transmisión automática | 5 |
| 55 | Gratis | – |
| 56 | Calefacción del motor Climatronic | 40 |
| 57 | Gratis | – |
| 58 | Gratis | – |
| Designación | Equipo eléctrico | Denominación, A |
| Aire | Ventanas eléctricas, espejos eléctricos, cierre centralizado | treinta |
Algunos de los consumidores actuales enumerados anteriormente, que se enumeran en la tabla, se instalan solo en ciertos modelos o se solicitan como equipo adicional. Tenga en cuenta que la lista anterior de consumidores actuales puede haber cambiado durante el tiempo que se imprimió el manual.
Si encuentra inconsistencias con la tabla, consulte la información en la etiqueta ubicada en el interior de la tapa de la caja de fusibles. Esta información solo se aplicará a su modelo de automóvil.
| Número | Equipo eléctrico | Denominación, A |
| 1 | ABS/ESP | 30 |
| 2 | ABS/ESP | 30 |
| 3 | limpiaparabrisas | 25 |
| 4 | Carga positiva para BSG | 5 |
| 5 | Señal | 20 |
| 6 | Convertidor de encendido para motor 1.6L | 20 |
| Control de combustible para motor 2.0l FSI | 5 | |
| 7 | Luces de embrague y marcador | 5 |
| 8 | Electroventilador (todos los modelos): 1.6 AGR/AKF, 2.0 FSI: AKF/ NW, electroválvula / integración térmica / entrada de aire TDI (mando de válvula de admisión) | 10 |
| 9 | Relés de bujías incandescentes y motores EFP/TDI | 10 |
| 10 | Relé SLP (bomba del filtro de aire) para motor 1.6L | 5 |
| Válvulas (EGR/VNT/EUV) para motor TDI | 10 | |
| Sonda lambda trasera para motor 2.0 FSI | 10 | |
| 11 | Control de motores de gasolina | 25 |
| Gestión del motor TDI | 30 | |
| 12 | Sonda lambda delantera para motor 2.0 FSI | 15 |
| 13 | Gratis | – |
| 14 | Gratis | – |
| 15 | Gratis | – |
| 16 | Interruptores de luz | 15 |
| 17 | Panel | 10 |
| 18 | Gratis | – |
| 19 | Radio | 15 |
| 20 | Teléfono | 10 |
| 21 | Gratis | – |
| 22 | Gratis | – |
| 23 | Gratis | – |
| 24 | Procesador de comunicaciones | 10 |
| 25 | Gratis | – |
| 26 | Transformador de encendido para motor TDI | 5 |
| Transformador de control y encendido del motor para motor 2.0 FSI | 10 | |
| 27 | Gratis | – |
| 28 | bomba SLP | 40 |
| 29 | Gratis | – |
| 30 | Gratis | – |
| 31 | limpiaparabrisas principal | 25 |
| 32 | Inyectores para motor 1.6L | 10 |
| 33 | Gestión del motor 1.6L | 15 |
| 34 | Gratis | – |
| 35 | Gratis | – |
| 36 | Gratis | – |
| 37 | Gratis | – |
| 38 | Gratis | – |
| 39 | Gratis | – |
| 40 | Gratis | – |
| 41 | Gratis | – |
| 42 | Gratis | – |
| 43 | Gratis | – |
| 44 | Gratis | – |
| 45 | Sonda lambda para motor 1,6 l | 15 |
| 46 | Gratis | – |
| 47 | Luz de cruce derecha | 40 |
| 48 | Luz de cruce izquierda | 40 |
| 49 | Fuente de alimentación BSG «15» | 50 |
| 50 | Gratis | – |
| 51 | Relé de bujías incandescentes para motor 1.6L | 50 |
| 52 | Fuente de alimentación BSG «75» | 50 |
| 53 | Fuente de voltaje del fusible | 50 |
| 54 | Ventilador eléctrico 500 W | 50 |
| Designación | Equipo eléctrico | Denominación, A |
| V1 | Alternador 140W | 150 |
| Alternador 200W | 200 | |
| S1 | Dirección asistida | 80 |
| D1 | PTC.S (calefacción de aire eléctrica adicional) | 100 |
| E1 | Ventilador eléctrico 500 W | – |
| F1 | Fuente de tensión potencial multiterminal «30». Caja de fusibles interna | 100 |
| G1 | Fuente de tensión en la caja de fusibles del remolque | 50 |
| H1 | Gratis | – |
Algunos de los consumidores actuales enumerados anteriormente, que se enumeran en la tabla, se instalan solo en ciertos modelos o se solicitan como equipo adicional. Tenga en cuenta que la lista anterior de consumidores actuales puede haber cambiado durante el tiempo que se imprimió el manual. Si encuentra inconsistencias con la tabla, consulte la información en la etiqueta ubicada en el interior de la tapa de la caja de fusibles. Esta información solo se aplicará a su modelo de automóvil.
