El Volkswagen Polo Liftback se fabricó en 2020, 2021, 2022 con el índice SK. En nuestro material encontrará una descripción de los fusibles y relés del Volkswagen Polo Liftback con diagramas de bloques, su ubicación y ejemplos fotográficos de ejecución. Resaltemos el fusible responsable del encendedor.
La finalidad de los fusibles y relés puede diferir de los presentados y depender del año de fabricación y del nivel de equipamiento eléctrico de tu Volkswagen Polo Liftback.
Contents
Caja de fusibles interior VW Polo 2020-2022
Caja de fusibles

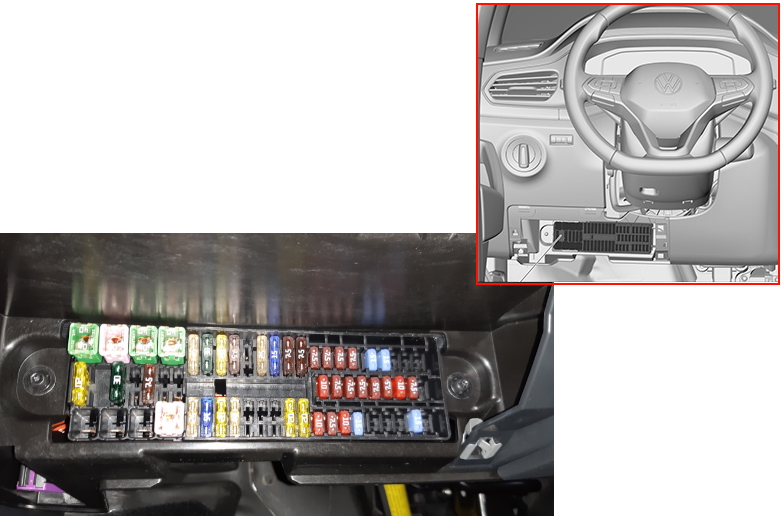

Dentro del automóvil, la caja de fusibles se encuentra en la parte inferior del tablero, detrás de una cubierta protectora.

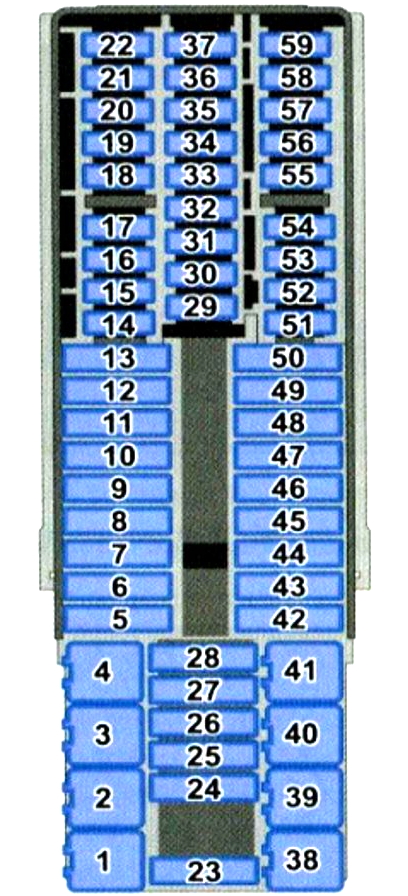

Esquema
Descripción
| 1 | 40A Luces exteriores izquierda. |
| 2 | 30A Cierre centralizado, lavaparabrisas y luneta trasera (vehículos con acceso sin llave/vehículos con parabrisas calefactable) |
| 3 | Encendido 40A |
| 4 | 40A Luces exteriores derecha |
| 5 | Elevalunas de la puerta del conductor 25A. |
| 6 | Unidad de control de la red de a bordo 30A |
| 7 | Señal sonora de 20A. |
| 8 | Bus CAN de 7,5A (bus de datos). |
| 9 | Acceso sin llave de 10 A, interruptor de señal de giro/luces altas, interruptor de limpiaparabrisas, interruptor de encendido |
| 10 | 25A Elevalunas trasero izquierdo |
| 11 | Volante calefactable 15A |
| 12 | Conectores USB de 7,5A en el frontal. |
| 13 | 7.5A Cerradura de la tapa del maletero |
| 14 | 7,5A Conmutador en la columna de dirección para intermitentes y luces de carretera, interruptor del limpiaparabrisas en la columna de dirección, interruptor de luces, cerradura de la llave de encendido (automóviles con transmisión automática), señal luminosa, sensor de lluvia y luz, cámara de visión trasera. |
| 15 | 7.5A Aire acondicionado, transmisión automática, parabrisas calefactable, conector de diagnóstico |
| 16 | 7.5A Cuadro de instrumentos, sistema de llamada de emergencia |
| 17 | Alarma antirrobo 7,5A, sirena autónoma |
| 18 | 15A Asientos traseros calefactables. |
| 19 | Faro LED 15A izquierdo |
| 20 | – |
| 21 | – |
| 22 | 10A Lavaparabrisas y luneta trasera (vehículos sin Acceso Sin Llave, sin parabrisas calefactable). |
| 23 | Asientos delanteros calefactables 20A. |
| 24 | Unidad de aire acondicionado 30A, sistema de calefacción y ventilación. |
| 25 | – |
| 26 | 7.5A Asientos delanteros con calefacción, módulo de interruptor 1 de la consola central (EX23) |
| 27 | 15A Limpiaparabrisas trasero |
| 28 | Vacío |
| 29 | Bolsas de aire 10A |
| 30 | 7.5A Interruptor de luz de marcha atrás, elevalunas eléctricos, espejos exteriores eléctricos, interruptor de luz de advertencia de peligro, sistema de aire acondicionado, sistema de asistencia de estacionamiento, |
| 31 | Bomba de refuerzo de combustible de 7,5 A, ventilador del radiador, interruptor de luces, interruptor de luces de carretera e intermitentes de la columna de dirección, interruptor del limpiaparabrisas de la columna de dirección |
| 32 | 7.5A Conector de diagnóstico, control de alcance de faros, palancas de luces altas y direccionales, palancas de limpiaparabrisas |
| 33 | 7.5A Interruptor del pedal del embrague para arranque del motor. |
| 34 | 7,5A Calentamiento de boquillas lavaparabrisas. |
| 35 | Interruptor 10A para funcionamiento intermitente de limpiaparabrisas y lavaparabrisas. |
| 36 | Puertos USB de 7,5 A en la parte trasera |
| 37 | sensores de radar |
| 38 | |
| 39 | |
| 40 | Bus CAN (bus de datos). |
| 41 | Luneta trasera calefactable 30A. |
| 42 | 25A Elevalunas delantero derecho. |
| 43 | Faro LED 15A derecho |
| 44 | Fusible del enchufe del encendedor de cigarrillos 20A |
| 45 | 25A Elevalunas trasero derecho. |
| 46 | 15A Lavaparabrisas trasero, interruptor de la columna de dirección para intermitentes y luces altas, interruptor del limpiaparabrisas de la columna de dirección |
| 47 | – |
| 48 | – |
| 49 | Bomba de elevación de combustible 15/20A (fusible de la bomba de combustible) |
| 50 | Sistema de infoentretenimiento 20A |
| 51 | Retrovisores exteriores calefactables 10A. |
| 52 | 7.5A KESSY (sistema de entrada sin llave y arranque del motor) |
| 53 | 10A Bloqueo electrónico de la columna de dirección (vehículos con sistema KESSY) |
| 54 | Sistema ESC 15A |
| 55 | – |
| 56 | – |
| 57 | Bus CAN (bus de datos). |
| 58 | 15A Asientos traseros calefactables. |
| 59 | – |
El fusible número 44 a 20 A es responsable del funcionamiento del encendedor.
Esquema relés

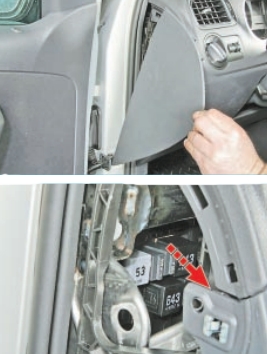

El bloque de relés está ubicado en el lado izquierdo dentro del tablero.

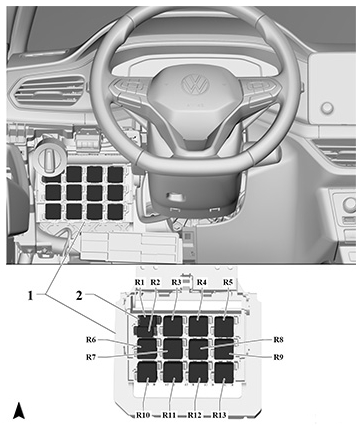

Esquema
Designación
- R1 – No utilizado
- R2 – Relé de la bomba de combustible (J17)
- R3 – Relé del terminal 15 (J940)
- R4 − Terminal 75x relé de alimentación (J694)
- R5 – No utilizado
- R6 – No utilizado
- R7 – No utilizado
- R8 – No utilizado
- R9 – No utilizado
- R10 – No utilizado
- R11 – No utilizado
- R12 – No utilizado
- R13 – No utilizado
Caja de fusibles del capó VW Polo 2020-2022

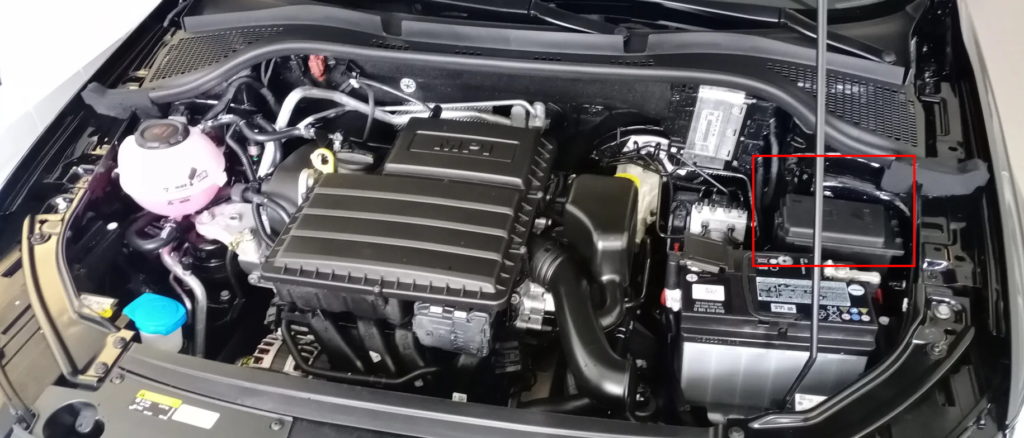

En el compartimento del motor, el bloque principal con fusibles y relés se encuentra en el lado izquierdo, al lado de la batería.

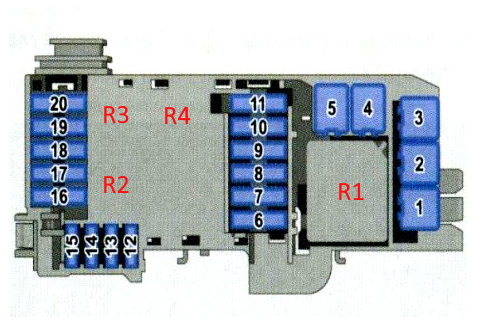

Esquema
Objetivo
| 1 | Ventilador del radiador 40A |
| 2 | – |
| 3 | Control electrónico de estabilidad 40A |
| 4 | Parabrisas calefactable 30A |
| 5 | Parabrisas calefactable 30A |
| 6 | Transmisión automática 30A |
| 7 | Sistema de gestión electrónica del motor 7.5A |
| 8 | Limpiaparabrisas 30A |
| 9 | Módulo de monitoreo de batería de 7.5A 12V |
| 10 | Control electrónico de estabilidad 25A |
| 11 | – |
| 12 | Sistema de inyección de combustible 10A |
| 13 | 7.5A Interruptor de luz de freno |
| 14 | Bomba de cebado de combustible 10A, componentes del motor |
| 15 | Sistema de gestión electrónica del motor 7.5A |
| 16 | Arrancador 30A |
| 17 | Sistema electrónico de gestión del motor 20A. |
| 18 | Componentes del motor 10A |
| 19 | 15A Sistema de postratamiento de gases de escape (sonda lambda) |
| 20 | Componentes del motor 20A |
| R1 | Relé del parabrisas calefactable (J47) |
| R2 | Relé de arranque 1 (J906): componente no reemplazado |
| R3 | Relé de arranque 2 (J907): componente no reemplazado |
| R4 | El componente del relé principal (J271) no es reemplazable |
Y si sabes cómo mejorar el material, escribe en los comentarios.
