Los Volkswagen Touareg de segunda generación NF y FL se produjeron en 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018. Después de esto, la tercera generación del Touareg entró en las líneas de montaje del consorcio Volkswagen. En este material encontrará una descripción de los fusibles y relés del Volkswagen Touareg 2 con diagramas de bloques y ejemplos fotográficos de su implementación. Destacamos el fusible del encendedor.
El diseño de los bloques puede diferir del mostrado y depende del año de fabricación y del nivel de equipamiento de su coche.
Contents
Caja de fusibles interior VW Touareg 2

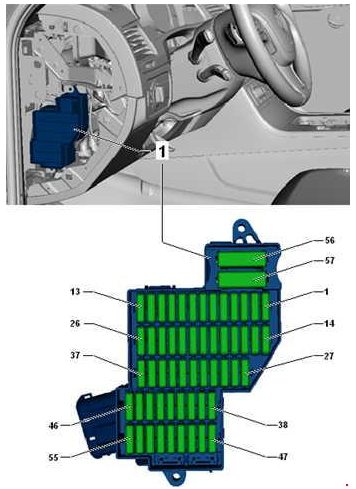

Bloque en el lado izquierdo
La caja de fusibles está instalada en el lado izquierdo del tablero, al final, detrás de la cubierta protectora.

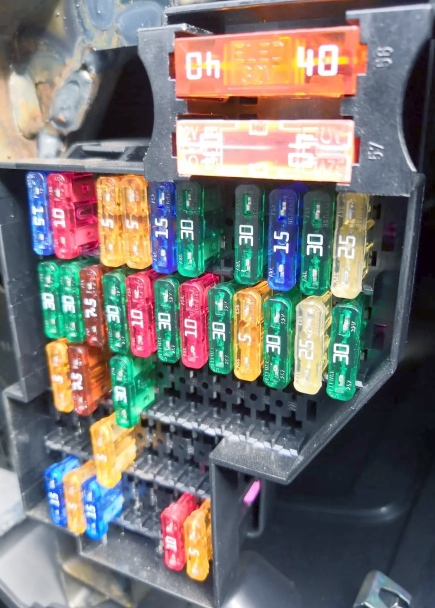

Ejemplo de ejecución
Esquema
Objetivo
| 1 | 25A Unidad de control para ajustar y ventilar el asiento del conductor |
| 2 | Unidad de control del calentador 30A |
| 3 | Señal 15/20A |
| 4 | motor de limpiaparabrisas 30A |
| 5 | Centralita de control de techo corredizo 30A |
| 6 | 15/30 Unidad de control de desbloqueo del respaldo del asiento |
| 7 | Unidad de control de la columna de dirección ajustable eléctricamente 15A |
| 8 | 5/10A Unidad de control para sistema de control de presión de neumáticos, Unidad de control de la columna de dirección |
| 9 | 5A Interruptor de luces, sensor de lluvia, módulo superior delantero, unidad de control del sistema de monitoreo de presión de neumáticos |
| 10 | Unidad de control de cortina de techo solar 30A |
| 11 | 10/15A Elemento calefactor del volante, Unidad de control de la columna de dirección |
| 12 | No utilizado |
| 13 | No utilizado |
| 14 | Unidad de control de la red de a bordo 30A |
| 15 | Centralita alimentación de a bordo 25/30A |
| 16 | 30A Unidad de control de la puerta del conductor |
| 17 | Sensor de monitoreo interior de 5/10 A, sirena de alarma, interruptor de límite de capó |
| 18 | Unidad de control de la red de a bordo 30A |
| 19 | Unidad de control del motor 10A |
| 20 | 30A Unidad de control de la red de a bordo, elemento calefactor del cojín del asiento del conductor y del pasajero |
| 21 | Relé del acumulador de calor residual 10A |
| 22 | Unidad de control de la red de a bordo 30A |
| 23 | Conector de diagnóstico de 7,5 A, interruptor de encendido y arranque, interfaz de diagnóstico del bus de datos, unidad de control eléctrico. cerraduras de la columna de dirección |
| 24 | Relé 30A para calentar el lado izquierdo del parabrisas |
| 25 | Relé 30A para calentar el lado derecho del parabrisas |
| 26 | Ventilador 15A 1 batería |
| 27 | 5A Unidad de control de aviso de bajo nivel de refrigerante, Relé de nivel de refrigerante, Unidad de control del sistema de regulación de batería |
| 28 | Unidad de control de accionamiento eléctrico 5A |
| 29 | Regulador de presión de embrague de caja de cambios automatizada 5A |
| 30 | 5A Unidad de control de dirección asistida, Bomba de dirección asistida eléctrica |
| 31 | No utilizado |
| 32 | Unidad de control del compresor de aire acondicionado 15A |
| 33 | 30A Centralita puerta trasera izquierda |
| 34 | 5A Unidad de control para abrir el capó/puerta del portón trasero |
| 35 | 7.5A Centralita de mando para apertura del capó/puerta del portón trasero |
| 36 | 5A Pulsador freno de estacionamiento electromecánico |
| 37 | Ventilador 15A 2 baterías |
| 38 | Unidad de control de accionamiento eléctrico 5A, relé de ventilador |
| 39 | Regulador de presión de embrague 30A para caja de cambios automatizada |
| 40 | Relé de desbloqueo del ventilador 30A |
| 41 | Unidad de control 10A para sistema de regulación de batería. |
| 42 | Retrovisor interior electrocrómico 5A |
| 43 | 7.5A Faro izquierdo, Faro derecho, Control de alcance de faros |
| 44 | 5A Unidad de control de calefacción del asiento trasero |
| 45 | Unidad de control de procesamiento de imágenes 5A, sensor de inclinación, cámara frontal de sistemas de asistencia al conductor |
| 46 | 5A Unidad de control de asistencia al cambio de carril |
| 47 | Unidad de control de ayuda al aparcamiento 5A, Unidad de control de apertura de puerta de garaje, Interfaz de diagnóstico de bus de datos, Conector de diagnóstico |
| 48 | 10A Sensor de alta presión, Medidor de flujo de aire, Unidad de control del motor, Relé de arranque, Unidad de control del motor, |
| 49 | Unidad de control de crucero adaptativo 7.5A |
| 50 | 5/30A Encendedor del pretensor de correa, lado del conductor |
| 51 | 5A Unidad de control de advertencia de bajo nivel de refrigerante, Relé de nivel de refrigerante |
| 52 | 15A Motor del limpiaparabrisas trasero |
| 53 | 5A Unidad de control para sistema de iluminación adaptativo y regulación del alcance de las luces, Unidad de control de la columna de dirección, Unidad de control de la red de a bordo |
| 54 | 15A Faro izquierdo |
| 55 | 5A Unidad de control de advertencia de bajo nivel de refrigerante, Relé de nivel de refrigerante |
| 56 | Relé del compresor de control de nivel 40A |
| 57 | Ventilador de suministro 40A |

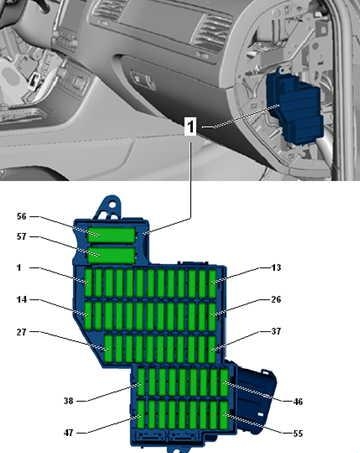

Bloque del lado derecho
Otra caja de fusibles se encuentra al final del lado derecho del tablero, detrás de la cubierta protectora.
Esquema
Designación
| 1 | No utilizado |
| 2 | 15A Unidad de control para sistema de control de altura de manejo |
| 3 | 10A Unidad de control de bloqueo del diferencial de ruedas transversales |
| 4 | 30A Unidad de control de bloqueo del diferencial de ruedas transversales |
| 5 | Unidad de control de reconocimiento de remolque 15/25A |
| 6 | Unidad de control de reconocimiento de remolque 15A |
| 7 | Unidad de control de reconocimiento de remolque 15/25A |
| 8 | Unidad de control de reconocimiento de remolque 15/25A |
| 9 | 30A Centralita puerta trasera derecha |
| 10 | No utilizado |
| 11 | Unidad de control de la puerta del pasajero delantero 30A |
| 12 | No utilizado |
| 13 | Unidad de control de reconocimiento de remolque 15A |
| 14 | 10A Unidad de control de airbag, unidad de control del sistema de detección de ocupación de asiento |
| 15 | Unidad de control de caja de transferencia 10A |
| 16 | 5A Unidad de control del freno de estacionamiento electromecánico, Panel de control para control de altura de conducción, resistencia de calentamiento del chorro del lavaparabrisas, llave de apagado ASR y ESP, unidad de control ABS, llave de asistencia de descenso de pendientes, llave del freno de estacionamiento electromecánico, tecla AUTO HOLD, Estabilizador de voltaje |
| 17 | 15A Faro derecho |
| 18 | 30A Encendedor 2 del pretensor de correa del lado del acompañante |
| 19 | Conmutador Tiptronic 5A, Conmutador multifunción, Unidad de control de transmisión automática |
| 20 | 25A Unidad de control para regulación del asiento del acompañante, Unidad de control para asientos del conductor y del acompañante |
| 21 | 25A Unidad de control para asientos traseros con calefacción, panel de visualización y control del aire acondicionado trasero |
| 22 | No utilizado |
| 23 | 25A Unidad de control del portón trasero |
| 24 | Unidad de control Climatronic 10A, control de aire acondicionado trasero y panel de visualización |
| 25 | 5A Unidad de control de cámara de vigilancia externa, Unidad de control de cámara de visión trasera |
| 26 | Relé de luneta trasera calefactable 30A |
| 27 | Dispositivo receptor de señal de radio 5A para calentador de líquido adicional |
| 28 | 5/20A Relé de bomba hidráulica de transmisión, Unidad de control de caja de transferencia, Unidad de control de transmisión automática (Antes de noviembre de 2012) |
| 29 | Centralita ABS 30A |
| 30 | Interruptor tiptronic 5A |
| 31 | Unidad de control central 20/30A para sistemas de confort. |
| 32 | Ventilador de suministro trasero 30A |
| 33 | Unidad de control central 30A para sistemas de confort. |
| 34 | No utilizado |
| 35 | Unidad de control 5A para sistema de seguimiento de localización de vehículos. |
| 36 | Unidad de control central 30A para sistemas de confort. |
| 37 | Unidad de control de transmisión automática 20A, relé de bomba hidráulica de transmisión |
| 38 | Encendedor de cigarrillos de 15 A, toma 2 de 12 V, unidad de control para asientos traseros con calefacción (hasta agosto de 2014) |
| 39 | 15A Tomas adicionales de 12V |
| 40 | Inversor 20/30A con toma, 12 V – 230 V |
| 41 | Conector 2 de 10A para conectar dispositivos de audio externos |
| 42 | 5A Unidad de control de reconocimiento de remolque |
| 43 | 10A Unidad de control de bloqueo del diferencial de ruedas transversales |
| 44 | Sensor de contaminación del aire 5A |
| 45 | Estabilizador de voltaje 30A |
| 46 | Estabilizador de voltaje 30A |
| 47 | Unidad de control del sistema de información electrónica 10A |
| 48 | Unidad de control del sistema de audio digital 30A |
| 49 | No utilizado |
| 50 | Sintonizador de TV 5A, unidad de control electrónica de control de teléfono móvil |
| 51 | Unidad principal 20A |
| 52 | 5A Unidad de control del cuadro de instrumentos -J285- |
| 53 | Cambiador de DVD 5A |
| 54 | Interfaz 5A para dispositivos multimedia externos -R215- |
| 55 | No utilizado |
| 56 | Centralita ABS 40A |
| 57 | 40A Unidad de control del freno de estacionamiento electromecánico, Unidad de control de la caja de transferencia |
En el Volkswagen Touareg de segunda generación, el fusible número 38 de 15 A es responsable del encendedor de cigarrillos delantero y el fusible número 39 es responsable de los adicionales.

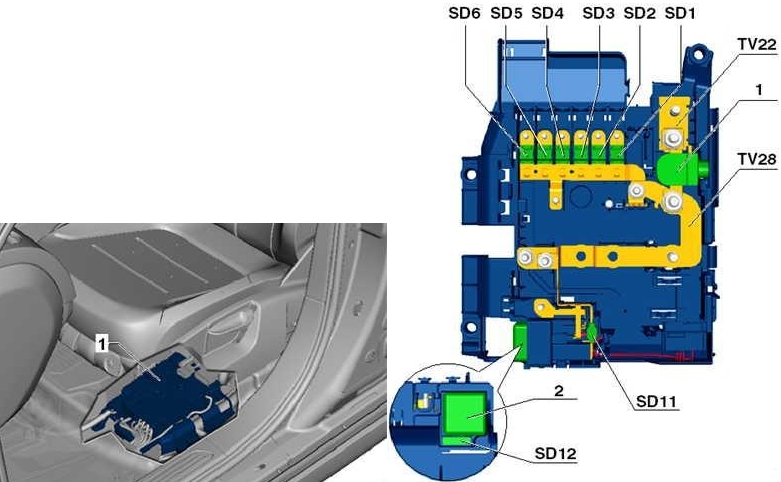

Bloque debajo del asiento del conductor.
Descripción
| 1 | Caja de fusibles de 100 A. |
| 2 | 50A Unidad de control para control de altura de manejo |
| 3 | Caja de fusibles de 100 A. |
| 4 | Caja de fusibles de 80 A. |
| 5 | Caja de fusibles de 40 A. |
| 6 | Relé de enchufe de 50 A, caja de fusibles |
| 7 | Caja de fusibles de 60 A, ventilador de entrada trasera |
| 8 | Conector de cable de 60 A, relé de fuente de alimentación del terminal 30 |
| 9 | Caja de fusibles 125A |
| 10 | Elemento calefactor del calentador de aire adicional 60/150A, relé de la bomba hidráulica de la transmisión |
| 11 | 40A Terminal 15 del relé de alimentación |
| 12 | Diagnóstico 5A |
Bloques con relés

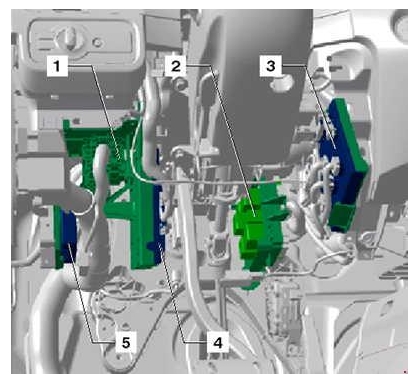

En la zona de la cremallera de dirección, en la parte inferior del panel de instrumentos, se ubican los siguientes bloques.
Propósito de los bloques
- Caja de fusibles y relés 1
- Caja de fusibles y relés 2
- Unidad de control de la red de a bordo
- Unidad de control central para sistemas de confort.
- Unidad de control del asistente de aparcamiento
Caja de fusibles y relés 1
Esquema
Descodificación
| E1 | Relé del parabrisas izquierdo calefactable (643) |
| E2 | Relé del lado derecho del parabrisas térmico (643), unidad de control de advertencia de nivel bajo de refrigerante (422) |
| E3 | Tomas de relé (100) |
| E4 | Relé de la bomba hidráulica de la transmisión (644) |
| E5 | Relé del acumulador de calor residual (404), Relé del nivel de refrigerante (646) |
| E6 | Relé de liberación del ventilador (449) |

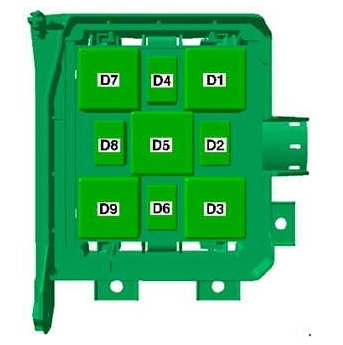

Caja de fusibles y relés 2
Esquema
Designación del relé
| 1 | Relé del compresor de control de nivel (373) |
| 2 | Relé de nivel de refrigerante (404), Relé del acumulador de calor residual (646) |
| 3 | Relé del parabrisas izquierdo calefactado (645) |
| 4 | Relé de bocina (395) |
| 5 | Relé de bomba hidráulica de transmisión – (100), Relé de enchufe (644) |
| 6 | Relé de la bomba hidráulica de la transmisión (404), Relé de la bomba hidráulica de la transmisión (646) |
| 7 | Relé de luneta trasera con calefacción (643) |
| 8 | Relé de liberación del ventilador (646) |
| 9 | Unidad de control de advertencia de nivel bajo de refrigerante (422), relé calefactor del parabrisas derecho (645) |

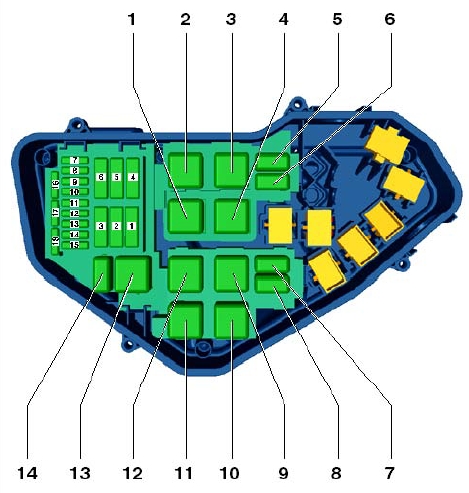

Caja de fusibles del capó VW Touareg 2

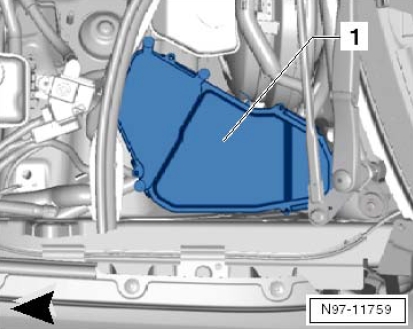

Debajo del capó, la caja de fusibles y relés se encuentra en el bloque de montaje, en el plenum de la izquierda.

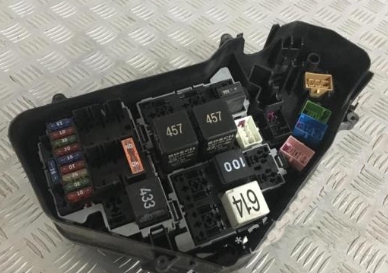

Foto – ejemplo
Esquema
Explicación de fusibles.
| 1 | Relé de arranque 40A, Arrancador |
| 2 | No utilizado |
| 3 | Relé de bomba de aire secundario 40A |
| 4 | Relé de bomba de vacío 30A |
| 5 | No utilizado |
| 6 | No utilizado |
| 7 | Regulador de presión de combustible 15A, válvula dosificadora de combustible, bobina de encendido |
| 8 | Bomba de radiador EGR 10A |
| 9 | Unidad de control del motor 30A |
| 10 | Módulo de control del ventilador del radiador de 10 A, módulo de control de bujías incandescentes, relé de bomba de refrigeración auxiliar, interruptor de luz de freno, válvula de interruptor del radiador EGR, módulo de válvula de mariposa, válvula de refrigerante de culata, válvula de control de presión de aceite, termostato del sistema de refrigeración electrónico del motor, cuerpo del acelerador |
| 11 | Sensor de temperatura y nivel de aceite 5A |
| 12 | 10A Relé de bomba de refrigerante adicional, Relé del acumulador de calor residual, Bomba de circulación de refrigerante |
| 13 | Unidad de control de bomba de combustible 25A |
| 14 | Bomba reductora 15/30A, Módulo de evaluación del nivel de reductor, Unidad de control del motor 2 |
| 15 | Relé de fuente de alimentación del terminal 30 de 10/30 A, módulo de control del motor |
| 16 | Unidad de control 30A para sistema de calefacción de agente reductor. |
| 17 | Resistencia sonda lambda 15A |
| 18 | Resistencia sonda lambda 10A |
Propósito del relevo
- Unidad de control de bujías de precalentamiento (457)
- Relé de alimentación para componentes electrónicos del motor (645)
- Relé de la bomba de aire secundario (100)
- Relé principal (614)
- Reservar
- Relé de bomba de refrigerante auxiliar (404)
- Reservar
- Reservar
- Relé de arranque (100)
- Relé de refuerzo de freno (100)
- Reservar
- Reservar
- Relé de arranque 2 (433)
- Reservar
Si tienes algo que añadir, escribe en los comentarios.
