El Peugeot 406 se fabricó como sedán, familiar y cupé en los años 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002, 2003 y 2004. Durante este período, el coche recibió un rediseño. Se desarrolló en varias etapas. Inmediatamente se produjeron modelos de transición y, a partir de 2001, comenzó una serie con cableado multiplex completamente nuevo.
En consecuencia, existen varios esquemas de ejecución de bloques. Mostraremos las versiones más comunes de bloques con fusibles Peugeot 406, sus esquemas con designaciones, resaltaremos el fusible responsable del encendedor y, en conclusión, ofreceremos un manual de funcionamiento en formato pdf para descargar.
Contents

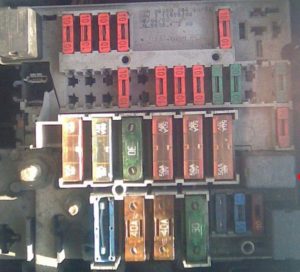

Caja de fusibles del capó Peugeot 406
Debajo del capó se pueden ubicar no solo en un bloque y dependen de la configuración y el año de fabricación del automóvil.
Opción 1

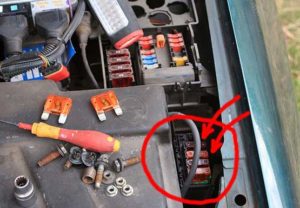

Vea las fotos de dónde se encuentra este bloque.
Esquema
Designación
| FM1 | Sistema antirrobo 50A |
| FM2 | Sistema antirrobo 50A (circuito del interruptor de encendido) |
| FM3 | Caja de fusibles principal de alimentación de 50 A |
| FM4 | interruptor de luz 50A |
| FM5 | 50A |
| FM6 | Ventilador 20/40A 1 |
| FM7 | Ventilador 20/40A 2 |
| FM8 | Descongelador de vidrio eléctrico 40A |
| 1 | |
| 2 | 10A ECU de transmisión automática, selector de posición de cambio de transmisión automática |
| 3 | ABS 25A |
| 4 | 20A Motor en marcha |
| 5 | 15A Relé doble para motor turbodiésel de 2,1 litros de 12 válvulas y motor V6 de 2,0 litros de 24 válvulas con turbocompresor e inyección de combustible, ECU para motor V6 de 2 litros con turbocompresor e inyección de combustible |
| 6 | Bocina 10A |
| 7 | Temporizador del lavafaros 15A |
| 8 | |
| 9 | Sonda Lambda 10A |
| 10 | Bomba de combustible 10A |
| 11 | |
| 12 | 10A Luz antiniebla izquierda |
| 13 | |
| 14 | 10A Luz de carretera izquierda |
| 15 | Luz de carretera derecha 10A |
Opcion 2
Esquema
Objetivo
| 1 | 10A Luces de marcha atrás, relé de doble inyección, sensor de temperatura de aceite, sensor de nivel de aceite, compresor de aire acondicionado. |
| 2 | 15A Bomba de combustible, válvula de control de emisiones evaporativas |
| 3 | Unidad electrónica 10A |
| 4 | Motor 10A y ordenador de transmisión automática. |
| 5 | 10A Calculador de filtro de partículas (FAP), relé del limpiaparabrisas trasero. |
| 6 | 15A Faros antiniebla delanteros. |
| 7 | Lavafaros 20A |
| 8 | 20A Calculador de motor de inyección directa de gasolina, Pedal de embrague |
| 9 | 15A Luz de cruce izquierda |
| 10 | 15A Luz de cruce derecha |
| 11 | 10A Luz de carretera izquierda. |
| 12 | 10A Luz de carretera derecha. |
| 13 | Bocina 15A |
| 14 | 10A Bomba del lavaparabrisas y luneta trasera |
| 15 | 30A Bobina de encendido, limpiaparabrisas, sensor de oxígeno, sensor de presión de aceite, sistema de inyección. |
| 16 | Compresor 30A, sensor de temperatura de aceite, sensor de nivel de aceite, luces de freno, generador, sensor de agua en combustible diesel, relé de control de computadora de inyección. |
| 17 | Regulación eléctrica de 30A de la posición del asiento del pasajero. |
| 18 | Ventilador de aire acondicionado 40A, motor de arranque, limpiaparabrisas de baja velocidad |
Opción 3
Esquema
Descodificación
| 1 | 10 | Luces de marcha atrás, relé de doble inyección, sensor de temperatura de aceite, sensor de nivel de aceite, compresor de aire acondicionado. |
| 2 | 15 | Bomba de combustible, válvula solenoide eliminadora de vapores de combustible |
| 3 | 10 | La unidad electrónica. |
| 4 | 10 | Computadora de motor y transmisión automática. |
| 5 | 10 | Filtro ordenador filtro de partículas (FAP), relé del limpiaparabrisas trasero. |
| 6 | 15 | Luces antiniebla delanteras. |
| 7 | 20 | Lavafaros. |
| 8 | 20 | Calculador motor gasolina de inyección directa, Pedal de embrague. |
| 9 | 15 | Luz de cruce izquierda. |
| 10 | 15 | Luz de cruce derecha. |
| 11 | 10 | Luz de carretera izquierda. |
| 12 | 10 | Luz de carretera derecha. |
| 13 | 15 | Señal sonora. |
| 14 | 10 | Bomba lavaparabrisas y luneta trasera. |
| 15 | 30 | Bobina de encendido, limpiaparabrisas, sensor de oxígeno, sensor de presión de aceite, sistema de inyección. |
| 16 | 30 | Compresor, sensor de temperatura de aceite, sensor de nivel de aceite, luces de freno, generador, sensor de entrada de agua al combustible diesel, relé de control del ordenador de inyección. |
| 17 | 30 | Posición del asiento del pasajero ajustable eléctricamente. |
| 18 | 40 | Ventilador de aire acondicionado, motor de arranque, limpiaparabrisas de baja velocidad. |
Relé
La mayoría de los relés están ubicados en la caja de relés/fusibles en el compartimiento del motor o en la parte inferior del panel de instrumentos del lado del conductor, excepto los siguientes: relé del techo corredizo, relé del limpiaparabrisas y relé del ventilador del radiador.

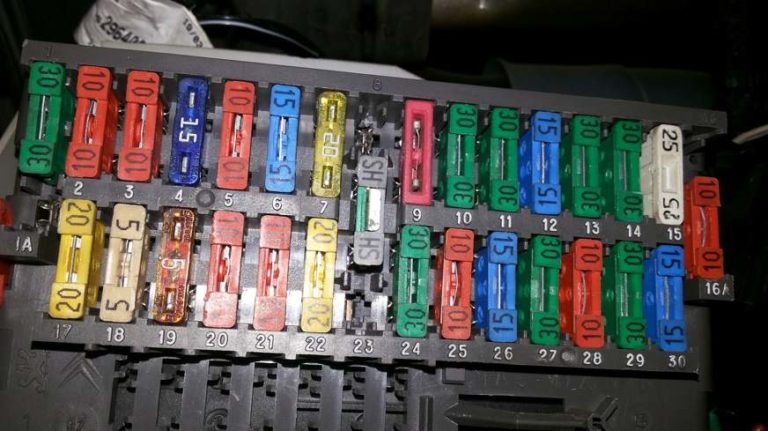

Caja de fusibles interior Peugeot 406

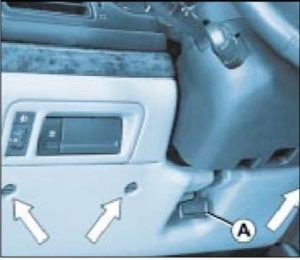

Para acceder girar los tornillos correspondientes y, si hay palanca, tirar de ella.
Opción 1
Esquema
Designación
1 | Encendedor de cigarrillos 20/30A |
1A | |
2 | 10A Sensor de nivel de líquido del radiador, sensor de agua en el filtro de combustible (motor diésel), fuente de alimentación para el circuito de postarranque, panel de instrumentos, computadora de a bordo, sistema electrónico antirrobo, dirección asistida, unidad de control electrónico (ECU) para precalentamiento catalítico convertidor, unidad de control de velocidad de interfaz |
3 | ECU de 10 A e interruptor para control electrónico de suspensión. |
4 | 5A Luces laterales delantera izquierda, trasera derecha |
5 | 10A Control de faros, lavafaros, testigo de luz de cruce en el panel de instrumentos, luces de posición derecha |
6 | 15A ECU de transmisión automática, sensor de marcha |
7 | Cableado del remolque 20A |
8 | – |
9 | 5A Luces laterales delanteras derechas y traseras izquierdas, recordatorio sonoro de luces olvidadas encendidas |
10 | Circuito de alimentación de memoria de posición del asiento de 30 A |
11 | 30A Asiento delantero izquierdo |
12 | 15A Luz de marcha atrás, aire acondicionado, ECU de advertencia de peligro, sirena, luces de freno, relé de bloqueo eléctrico de puertas |
13 | 30A Asiento delantero derecho |
14 | Regulador de ventana trasera 30A |
15 | ECU de cierre centralizado de 20 A, memoria de radio, relé de ventilador, relé Bitron dual, ECU de memoria de asiento, ECU de alarma antirrobo, circuito de alimentación del relé de alarma antirrobo, unidades de control remoto por infrarrojos y radio |
16 | |
16A | Radio 10A |
17 | |
18 | 5A Luz antiniebla trasera |
19 | 5A Iluminación de interruptores de iluminación interior, iluminación del panel de control, panel de instrumentos y reóstato |
20 | 10A Luz de cruce izquierda |
21 | 10A Relé de parada de compresores, compresor, presostato, luces de circulación diurna, relé de velocidad máxima del ventilador, control de aire acondicionado, sensor de temperatura de cabina |
22 | 20A Limpiaparabrisas trasero |
23 | |
24 | Control de limpiaparabrisas de 30 A, motor de limpiaparabrisas, temporizador de limpiaparabrisas, temporizador de desempañador de ventana trasera, interruptor de control de crucero-interruptor de apagado del pedal de freno |
25 | ECU de transmisión automática de 10 A, sensor de marcha, reloj, computadora de viaje, sistema antirrobo electrónico, gestión del motor, luces, interruptor volumétrico y luz de advertencia antirrobo |
26 | Interruptor de peligro 15A |
27 | Ventana eléctrica de puerta delantera 30A |
28 | 10A Panel de instrumentos, reloj digital, actuador de ajuste del espejo retrovisor, actuador de ajuste del espejo retrovisor plegable, elevalunas eléctrico de la puerta delantera, ECU de memoria del asiento, ECU de bloqueo total, relé de restablecimiento del elevalunas eléctrico, techo corredizo, computadora de viaje |
29 | Elevador de cristal eléctrico 30A, puerta delantera, techo corredizo |
30 | 15A Luces de estacionamiento delanteras y traseras, luz de la guantera, interruptor de advertencia de peligro, reproductor de CD, timbre de exceso de velocidad, bloqueo eléctrico, luz del espejo de cortesía |
El fusible número 1 es responsable del encendedor.
Opcion 2
Esquema
Descripción
| 1 | Cordón – Común para airbags |
| 2 | Unidad de control del sistema de ventilación 5A. |
| 3 | Cuadro de instrumentos 10A. |
| 4 | Señal 5A + después del encendido para unidad de interruptor inteligente. |
| 5 | No utilizado. |
| 6 | 10A Conmutadores de la columna de dirección. |
| 7 | Sirena de alarma de seguridad 15A. |
| 8 | Sistema de navegación a bordo 10A. |
| 9 | Señal 5A + Batería para Caja de Interruptor Inteligente. |
| 10 | Radio de coche de 15A. |
| 11 | 10A Tercera luz de freno. |
| 12 | 10A Luz de freno derecha. |
| 13 | 20A Elevalunas eléctrico de la puerta del conductor. |
| 14 | Fuente de alimentación de 30 A para elevalunas eléctrico trasero. |
| 15 | + dispositivo de remolque del conector de la batería. |
| 16 | 20A Memorización de regulaciones del asiento. |
| 17 | Regulación eléctrica del asiento del pasajero 20A. |
| 18 | 10A Iluminación del encendedor, display, iluminación de interruptores, cenicero, selector de transmisión automática. |
| 19 | 10A Luces antiniebla traseras. |
| 20 | 10A Luces de posición trasera derecha y delantera izquierda. |
| 21 | 10A Luces de posición trasera izquierda y delantera derecha. |
| 22 | 10A Iluminación de la guantera, iluminación local, espejo cosmético, luces delanteras y traseras, iluminación del panel de control, elevalunas, espejo retrovisor interior con atenuación automática. |
| 23 | Encendedor de cigarrillos de 20 A. |
| 24 | No utilizado |
| 25 | Radio de coche de 20A. |
| 26 | No utilizado |
| 27 | Relé elevalunas trasero 5A. |
| 28 | Calefactores eléctricos de asiento de 15A. |
| R | Fusible de repuesto 5A. |
| R2 | Fusible de repuesto de 10A. |
| R3 | Fusible de repuesto de 30A. |
| R4 | Fusible de repuesto de 20A. |
| R5 | Fusible de repuesto de 15A. |
Opción 3
Esquema
Descodificación
| F1 | Derivación | Tensores de cinturones de seguridad, airbags |
| F2 | 5A | Termistor de aire, sistema de control de ventilación. |
| F3 | 10 A | Semáforos. pedal de embrague, panel de instrumentos, sistema de control de crucero, desactivación del airbag del pasajero |
| F4 | 5A | interruptor de encendido para sistema de diagnóstico incorporado |
| F5 | — | Repuesto |
| F6 | 10 A | La unidad de control del motor |
| F7 | 15A | Alarma anti-robo |
| F8 | 10 A | Pantalla, iluminación interior, memoria de asiento, navegación por satélite, luz del maletero, alarma antirrobo LED |
| F9 | 5A | (+) batería para sistema de diagnóstico incorporado |
| F10 | 15A | Radio de coche |
| F11 | 10 A | Luz de freno izquierda, luz de freno alta |
| F12 | 10 A | Luz de freno derecha |
| F13 | 20A | Ventana eléctrica de la puerta del conductor |
| F14 | Z0A | Ventanas eléctricas para puertas traseras |
| F15 | — | (+) batería para conector de remolque |
| F 16 | 20A | Propulsión eléctrica y memoria en el asiento del conductor. |
| F17 | 20A | Asiento del conductor eléctrico |
| F18 | 10 A | Interruptor de luz |
| F19 | 10 A | Luces antiniebla traseras |
| F20 | — | Repuesto |
| F21 | — | Repuesto |
| F22 | 10 A | Iluminación interior, sensor de lluvia, memoria de asiento |
| F23 | 20A | Fusible del encendedor de cigarrillos Peugeot 406 |
| F24 | — | Repuesto |
| F25 | 20A | Limpiaparabrisas/lavaparabrisas delanteros y traseros |
| F26 | — | Repuesto |
| F27 | 5A | (+) interruptor de encendido para sistema de diagnóstico incorporado |
| F28 | — | Repuesto |
| F29 | 10 A | luz alta izquierda |
| F30 | 10 A | Luz de carretera derecha, testigo de luz de carretera |
| F31 | 10 A | Faro izquierdo de luz baja |
| F32 | 10 A | Faro derecho de luz de cruce, testigo de luz de cruce |
| F33 | — | Repuesto |
| F34 | 10 A | Luces laterales delanteras izquierda y trasera derecha |
| F35 | 10 A | Luces laterales delanteras derecha y trasera izquierda, luces de matrícula, sistema de control de crucero |
| F36 | — | Repuesto |
| F37 | — | Repuesto |
| F38 | — | Repuesto |
| F39 | — | Repuesto |
| F40 | 40A | Admirador |
En esta versión, el fusible número 23 de 20A es el responsable del encendedor.
Y si tienes algo que añadir, escríbelo en los comentarios.
