El monovolumen Peugeot 806 se fabricó en los años 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001 y 2002. Presentamos información que describe los bloques de fusibles y relés del Peugeot 806: ubicación, esquemas con decodificación de los elementos.
El diseño de sus unidades puede diferir de los presentados y depende de la configuración del vehículo, país de entrega y año de fabricación.
Caja de fusibles del capó Peugeot 806
Ubicado al lado de la batería.

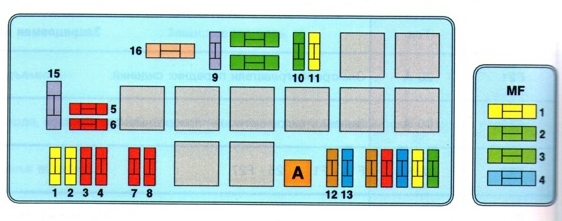

Diagrama de fusibles
Descripción
- 20 una caravana
- 20 A Bomba de combustible
- 10 A Luz de cruce izquierda
- 10 A Luz de cruce derecha
- Conector de diagnóstico de 10 A.
- 10 A Inmovilizador del motor
- 10 A Luz de carretera izquierda
- 10 A Luz de carretera derecha
- 25 A Grupo de ventiladores de refrigeración del motor 1-120 W.
- 30 A Bomba lavafaros, faros antiniebla
- 20 A Sistema de calefacción adicional
- Temporizador del lavafaros 5A
- 15 A Sensor de oxígeno catalizador, calefacción sonda lambda
- –
- 40 A Aire acondicionado, ventilador interior.
- 30 – 50 A Grupo de ventiladores de refrigeración del motor 1-180 W.
MF1 20A – Relé sistema de inyección, MF2 30A – Relé sistema de inyección, MF3 30A – Ventilador interior, MF4 40A – Calculador ABS.
Los fusibles que no están marcados con números son de repuesto.

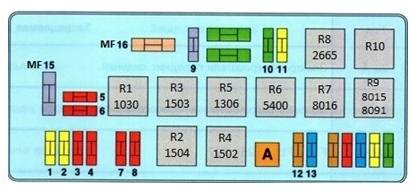

Esquema de retransmisión
Propósito del relevo
- R 1030 – Información sobre el motor en marcha
- R 1502 / 1503 / 1504 – Relé del ventilador
- R 5400 – Relé del lavafaros
- R 8016 – Relé de inyección
- R 2665 – Relé de faros antiniebla
Caja de fusibles interior Peugeot 806

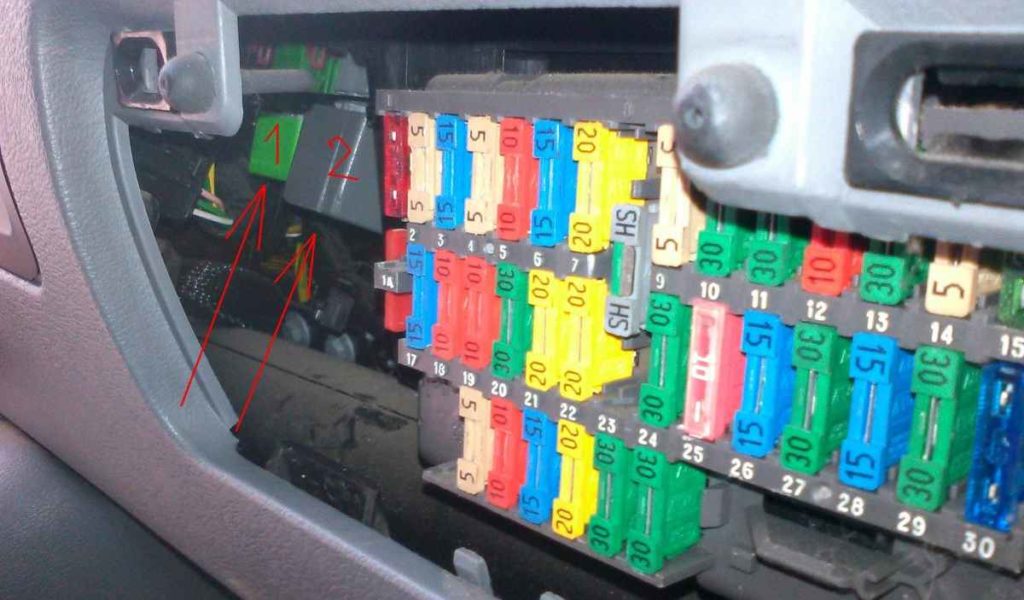

Está ubicado en el panel de instrumentos, detrás de la cubierta protectora. Algunos elementos del relé pueden estar ubicados en el costado y en la parte inferior (en las Figuras 1 y 2).
Foto – diagrama de bloques
Descodificación
- F1 10 A Radio de coche (alimentación)
- F2 5 A+ después del interruptor de encendido, Sensor de velocidad, Unidad central de protección interior, Luces de advertencia en el tablero
- F3 15 A Luz de freno, control de crucero
- F4 10 A Luz trasera derecha, Luz de posición delantera izquierda, Nivelación de faros
- F5 15 A Aire acondicionado, Elevalunas delanteros, Ventilador del aire acondicionado, Sensor de presión
- F6 15 A Luneta trasera calefactable y asientos calefactables
- F7 20 Una bocina
- DESVIACIÓN F8 —
- F9 5 A Lavafaros, luz de estacionamiento delantera derecha, luz de matrícula, luz trasera izquierda
- F10 30 A Regulación del asiento del acompañante
- F11 30 A Lunas traseras
- F12 10 A Computadora ABS, Luces de Marcha Atrás, Conector de Diagnóstico, Transmisión Automática
- F13 30 A Regulación del asiento del conductor
- F14 5 A Unidad central de protección interior (memoria)
- F15 30 A Unidad central de protección interior, Cierre centralizado eléctrico, Luces de cortesía
- F16 20 A Encendedor, constante (+) de la batería
- F16A 20 A Encendedor de cigarrillos + accionamiento de consumidores eléctricos adicionales
- F17 15 A Unidad de control de temperatura del refrigerante, grupo de ventiladores de refrigeración del motor
- F18 10 A Luz antiniebla
- F19 10 A Iluminación del salpicadero, Radio del coche, Luces de posición
- F20 30 A Aire acondicionado, Ventilador de aire acondicionado
- F21 20 A Asientos calefactables
- F22 20 A + Fuente de alimentación para consumidores de electricidad adicionales, No utilizado
- F23 DESVIACIÓN F14 — F15 — F25 — F27
- F24 30 A Lavaparabrisas, Limpiaparabrisas delantero
- F25 10 A Aire acondicionado, Luz de cortesía, Memoria de radio, Reloj digital
- F26 15 A Luces de advertencia de peligro
- F27 30 A Luneta trasera calefactable
- F28 15 A Elevalunas eléctricos, luz de advertencia de batería baja
- F29 30 A Elevalunas eléctricos
- F30 15 A Iluminación interior, Intermitentes, Reloj, Retrovisores exteriores regulables eléctricamente
El encendedor está controlado por el fusible número 16 de 20A.
