El crossover compacto Peugeot 4008 apareció en el mercado a principios de 2012. Este modelo fue producido en 2013, 2014, 2015, 2016, 2017, 2018. Veremos los bloques principales con fusibles del Peugeot 4008, mostraremos sus esquemas y explicación, y notaremos los fusibles responsables del encendedor.
Caja de fusibles del capó Peugeot 4008

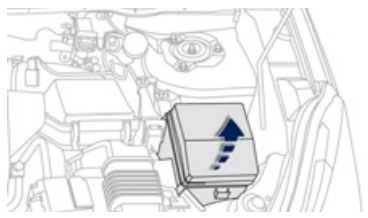

En el compartimiento del motor, la unidad principal está ubicada en el lado izquierdo.

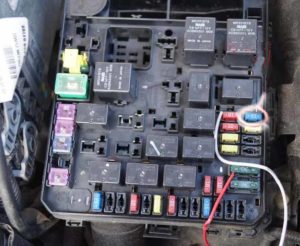

Se parece a esto.
Esquema general
Descripción
- 1 – 15 A Faros antiniebla.
- 4 – 10 A Señal sonora.
- Generador de 5 – 7,5 A.
- 6 – 20 A Lavafaros.
- 7 – 10 A Aire acondicionado.
- 9 – 20 A Alarma de seguridad.
- 10 – 15 A Vidrio calefactado.
- 11 – No utilizado.
- 12 – No utilizado.
- 13 – 10 A Luces de circulación diurna.
- 14 – 10 A Luz de carretera izquierda.
- 15 – 10 A Luz de carretera derecha.
- 16 – 20 A Luz de cruce izquierda (xenón).
- 17 – 20 A Luz de cruce derecha (xenón).
- 18 – 10 A Luz de cruce izquierda (halógena), control manual y automático del alcance de las luces.
- 19 – 10 A Luz de cruce derecha (halógena).
- Amplificador de audio 31 – 30 A.
En caso de emergencia, los fusibles de repuesto se encuentran debajo de la tapa de la caja de fusibles en el compartimiento del motor.
Caja de fusibles interior Peugeot 4008

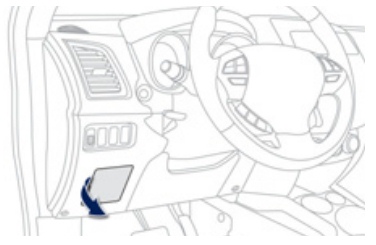

Está ubicado en el panel de instrumentos, detrás de la cubierta protectora.
Esquema
Objetivo
| № | A | Circuito protegido |
| 1 | 30 | ventilador interior |
| 2 | 15 | Luces de freno, tercera luz de freno |
| 3 | 10 | Luces antiniebla traseras |
| 4 | 30 | Limpiaparabrisas, lavaparabrisas |
| 6 | 20 | Cierre centralizado, retrovisores exteriores eléctricos |
| 7 | 15 | Radio de coche, telemática, interfaz USB, auriculares manos libres |
| 8 | 7,5 | Control remoto con llave, ECU de aire acondicionado, panel de instrumentos, elevalunas eléctricos, sensores de lluvia y luz, alarma de seguridad, unidad de lámpara de advertencia, interruptores en la columna de dirección |
| 9 | 15 | Iluminación interior y del panel de instrumentos. |
| 10 | 15 | Luces de emergencia |
| 11 | 15 | Limpiaparabrisas trasero |
| 12 | 7,5 | Panel de instrumentos, pantalla multifunción, sensores de aparcamiento, asientos con calefacción, luneta trasera con calefacción, techo corredizo eléctrico, nivelación automática de faros |
| 13 | 15 | Encendedor de cigarrillos, enchufes para dispositivos externos. |
| 15 | 20 | Persiana eléctrica para techo corredizo |
| 16 | 10 | Espejos exteriores, radio de coche. |
| 18 | 7,5 | Luces de reversa |
| 19 | 15 | Toma para aparatos eléctricos adicionales. |
| 20 | 30 | Panel de control de ventana eléctrica |
| 21 | 30 | Ventana trasera con calefacción |
| 22 | 7,5 | Espejos exteriores calefactables |
| 24 | 25 | Unidades de asiento del conductor y del pasajero |
| 25 | 30 | Calefacción de asiento |
Para el encendedor (enchufes), los fusibles 13 y 19 son responsables de 15A.

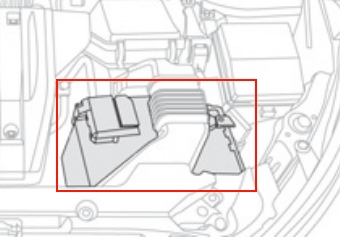

Si es necesario, verifique la integridad de los fusibles en la tapa de la batería.
