El Peugeot 807 es un monovolumen. Fue lanzado en 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 y 2014. Durante este período, sólo se llevó a cabo un rediseño. Presentamos información que describe los fusibles del Peugeot 807 y el manual de instrucciones.
Este modelo dispone de 3 bloques principales con fusibles:
- En la guantera inferior del panel de control (lado derecho)
- En el nicho de la batería (en el hueco del suelo del lado derecho)
- En el compartimento del motor.
Los diagramas presentados pueden diferir de los suyos y dependen de la configuración, año de fabricación del vehículo y país de entrega.
Caja de fusibles interior Peugeot 807
Bloquear en el tablero

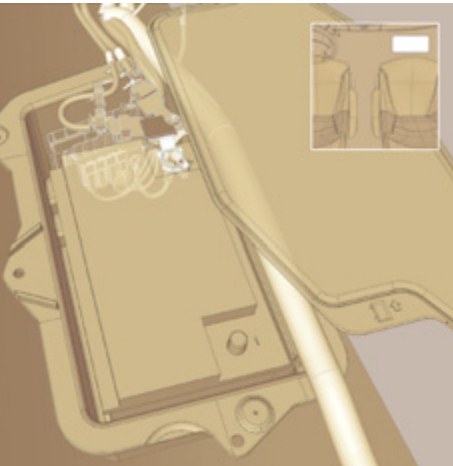

Para acceder es necesario abrir la tapa de la guantera inferior (guantera), ubicada en el lado derecho. Si es necesario, desenrosque los tornillos de fijación y tire firmemente de la cubierta protectora.

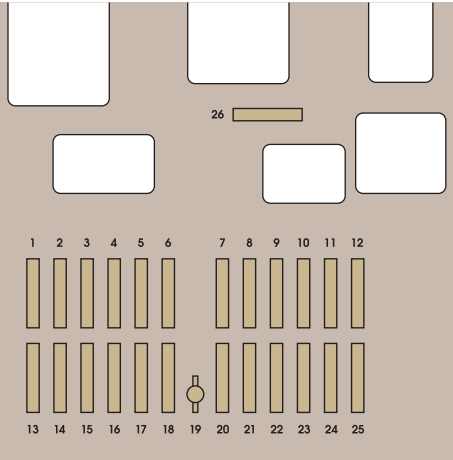

Diagrama general de elementos.
Designación – opción 1
- 10 A Luz antiniebla trasera.
- 15 A Limpiaparabrisas trasero.
- –
- 15 A Alimentación de corriente para sistemas de a bordo a través de la unidad de conmutación inteligente.
- 10 A Luz de freno izquierda.
- –
- 20 A Alumbrado local, encendedor, iluminación inferior de guantera, espejo retrovisor interior con atenuación automática.
- –
- 30 A Botones de elevalunas eléctricos delanteros, techo corredizo delantero.
- Conector de diagnóstico 20 A, toma eléctrica del remolque.
- 15 A Alarma de seguridad, telemática, radio del coche, pantallas multifunción, interruptores en la columna de dirección, unidad de filtro de partículas.
- 10 A Luces de estacionamiento del lado derecho, luz de matrícula del vehículo, iluminación del panel de la unidad de control del aire acondicionado, luces de cortesía.
- –
- 30 A Cierre centralizado, accionamiento de súper cierre.
- 30 A Lunas traseras.
- 5 A Alimentación del sistema de airbag a través de la unidad de conmutación inteligente.
- 15 A Luz de freno derecha, luz de freno adicional, luz de freno del remolque.
- 10 A Conector de diagnóstico, sensores de posición del pedal de freno y embrague.
- 40 UN PARQUE DE derivación.
- 10 A Alimentación de la radio del coche a través de la unidad de conmutación inteligente.
- –
- 10 A Luces de posición del lado izquierdo, luces de posición del remolque.
- 15 A Sirena de alarma de seguridad, unidad electrónica de transmisión automática.
- Alimentación de 15 A para sensores de aparcamiento mediante caja de interruptores inteligentes.
- –
- 40 A Desempañador eléctrico de luneta trasera.
El encendedor está controlado por el fusible número 7 de 20A.
F1 10 A Radio del coche (fuente de alimentación)
F2 5 A + después del interruptor de encendido – Sensor de velocidad – Unidad central de protección interior – Luces de señalización en el tablero
F3 15 A Luz de freno – Control de crucero
F4 10 A Luz trasera derecha – Estacionamiento delantero izquierdo – Regulación de faros
F5 10 A Aire acondicionado – Lunas delanteras – Ventilador de aire acondicionado – Sensor de presión (presostato)
F6 15 A Vidrios traseros y asientos calefactables
F7 20 A Bocina
F8 SHUNT –
F9 5 A Lavafaros – Luz de estacionamiento delantera derecha – Señal luminosa de matrícula – Piloto trasero izquierdo
F10 30 A No utilizado
F11 30 A No utilizado
F12 10 A Calculador ABS – Luces de marcha atrás – Conector de diagnóstico – Transmisión automática
F13 30 A No utilizado
F14 5 A Unidad central de protección interior
F15 30 A Protección central interior — Cerradura eléctrica central — Luces de cortesía
F16 20 A Encendedor — Constante (+) de la batería
F17 15 A Unidad de control de temperatura del líquido refrigerante — Grupo de ventiladores de refrigeración del motor
F18 10 A Luz antiniebla
F19 10 A Iluminación del tablero — Radio del automóvil — Luces de posición
F20 30 A Aire acondicionado – Ventilador del aire acondicionado
F21 20 A Asientos calefactables
F22 20 A + Alimentación para consumidores eléctricos adicionales – No utilizado
F23 SHUNT F14 – F15 – F25 – F27
F24 30 A Lavaparabrisas – Limpiaparabrisas delantero
F25 10 A Aire acondicionado – Luz de cortesía – memoria de la radio del coche — Reloj digital
F26 15 A Luces de advertencia de peligro
F27 30 A Luneta trasera térmica
F28 15 A Elevalunas eléctricos — Indicador de batería baja
F29 30 A Elevalunas eléctricos
F30 15 A Iluminación interior — Luces intermitentes — Reloj — Regulable eléctricamente en el exterior espejos
El encendedor está controlado por el fusible número 16 de 20 A.
Designación – opción 3
- 15A Limpiaparabrisas trasero.
- No utilizado.
- Computadora airbag 5A.
- 10A Sensor de microclima, ángulo de dirección, sensor de posición de la rueda del pedal, embrague de diagnóstico, conector del regulador, sensor de inclinación de los faros, ESP, bomba manual para suministrar ajustes de aditivo al filtro de partículas, espejo retrovisor interior.
- 30A Espejos retrovisores con ajuste eléctrico, elevalunas eléctricos en el lado del pasajero, trampilla de ventilación en el techo, encima de la primera fila de asientos.
- Fuente de alimentación de 30A para lunas delanteras.
- 5A Luces de cortesía, lámpara de iluminación de la guantera, lámparas de iluminación del espejo de tocador, iluminación del monitor de video en la 2da fila.
- Radioteléfono multifuncional 20A, unidad de control de pantalla, suministro de sirena de aditivo de alarma de seguridad al combustible diesel, radio de automóvil, ECU del sistema de control, cambiador de CD para presión de neumáticos, aire de neumáticos, ECU de accionamiento de puerta corredera.
- Encendedor de cigarrillos de 30 A.
- 15A Bloque de interruptores de la columna de dirección, bloque de interruptores de remolque.
- 15A Conector de diagnóstico, interruptor de encendido, transmisión automática (4 velocidades).
- 15A Unidad de memoria del asiento del conductor, ajuste eléctrico del asiento del conductor, ECU del airbag, ECU del sensor de aparcamiento, interruptores de puertas corredizas laterales, auriculares manos libres, transmisión automática (6 velocidades).
- 5A ECU del motor, unidad de conmutación del remolque.
- 15A Sensor de lluvia, configuración automática del microclima, panel de instrumentos, ventilaciones de techo, ECU del odómetro, configuración del sistema de radiotelecomunicaciones.
- 30A Bloqueo de la cerradura de la puerta del lado del pasajero.
- 30A Apertura/bloqueo de cerraduras.
- 40A Desempañador de luneta trasera.
El encendedor está controlado por el fusible número 9 de 30A.
El bloque al lado de la batería.
Está ubicado en el compartimiento de la batería ubicado en el lado derecho de la cabina en el hueco del piso.
Esquema
Descodificación
1 40 A Accionamiento eléctrico para puerta corredera derecha.
2 40 A Accionamiento eléctrico para puerta corredera izquierda.
3 Fuente de alimentación de 30 A para amplificador de audio Hi-Fi.
4 30 A El circuito de alimentación para calefacción adicional no se utiliza (en versiones diésel).
29 – No utilizado.
30 – No utilizado.
31 – No utilizado.
32 25 A Regulación eléctrica del asiento del conductor.
33 25 A Regulación eléctrica del asiento del pasajero.
34 20 A Accionamiento eléctrico para la trampilla de ventilación de la 3ª fila.
35 20 A Accionamiento eléctrico para la trampilla de ventilación de la segunda fila.
36 10 A Asiento del pasajero con calefacción eléctrica.
37 10 A Asiento del conductor con calefacción eléctrica.
38 15 A Bloqueo eléctrico de las cerraduras de las puertas para evitar que los niños las abran.
39 Toma de corriente de 20 A 12 V en la 3ª fila.
40 Toma de corriente de 20 A 12 V en 2ª fila.
Para los encendedores traseros soy responsable de los fusibles 39 y 40 de 20A.
Caja de fusibles del capó Peugeot 807
Ubicado a la izquierda del tanque de expansión.

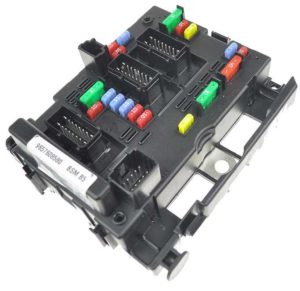

Foto del bloque
Diagrama de bloques
Descripción – opción 1
- 10 A Interruptor de luz de marcha atrás de la transmisión manual, faros de xenón, relé del grupo ventilador de refrigeración, sensor de nivel de líquido refrigerante, unidad del circuito de alimentación del calentador de aceite o bujías de precalentamiento (en versiones diésel), sensor de velocidad o sensor de flujo de aire (en versiones diésel).
- 15 A Bomba de combustible eléctrica, electroválvulas para el sistema de recirculación de gases de escape y centralita de control de presión de turbocompresión (en versiones diésel).
- 10 A Unidad electrónica ABS o ESP.
- 10 A Circuito de alimentación desde el interruptor de encendido de la unidad de conmutación inteligente del motor.
- 10 A No se utiliza ni el grupo inyector del filtro de partículas diésel ni el grupo del sistema de filtro electrónico de partículas (en las versiones diésel).
- 15 A Faros antiniebla delanteros.
- Motor bomba lavafaros 20 A.
- 20 A Circuito de alimentación del calculador de inyección a través de la centralita de conmutación inteligente, el relé del grupo ventilador de refrigeración (en versiones diésel), las electroválvulas del sistema de control de presión de combustible en el sistema de alimentación de combustible y el sistema de recirculación de gases de escape (en versiones diésel).
- 15 A Luz de cruce izquierda, control de faros.
- 15 A Luz de cruce derecha.
- 10 A Luz de carretera izquierda.
- 10 A Luz de carretera derecha.
- 15 A Señal sonora.
- Motores eléctricos de 10 A para bombas lavaparabrisas y lavaparabrisas trasero.
- 30 A Sonda de oxígeno, circuito de alimentación de los inyectores, electroválvulas de absorción, electroválvula de distribución y recirculación de gases de escape (en versiones gasolina), bomba de inyección (en versiones diésel).
- 30 A No utilizado, o electroválvula de control de presión de sobrealimentación (en versiones gasolina).
- 30 A Relé limpiaparabrisas.
- 40 A Motores eléctricos auxiliares para el sistema de ventilación.
Descripción – opción 2
- 1 20A ECU del motor, sistemas de suministro de aire y combustible del motor, ventilador del sistema de refrigeración del motor.
- 2 15A Señal sonora.
- 3 10A Bomba lavaparabrisas y luneta trasera.
- 4 20A Bomba lavafaros.
- 5 15A Diseño del sistema de suministro de combustible.
- 6 10A Dirección asistida, segundo sensor de luz de freno, ECU de transmisión automática, sensor de flujo de aire, nivelación automática de faros de xenón.
- 7 10A Sistema de frenos (con sistemas ABS/ESP).
- 8 20A Interruptor de arranque.
- 9 10A Sensor de luz de freno principal.
- 10 30A Sistemas de suministro de aire y combustible del motor, sistemas de reducción de emisiones de gases de escape.
- 11 40A Control de microclima en la parte delantera de la cabina.
- 12 30A Limpiaparabrisas.
- 13 Unidad de conmutación inteligente de 40A.
- 14 30A No utilizado.
- 15 30A Interruptor de bloqueo/desbloqueo/superbloqueo del sistema de seguridad infantil.
