El Toyota Avensis de primera generación se produjo en 1997, 1998, 1999, 2000, 2001, 2002 y 2003 con varias opciones de carrocería: sedán, liftback y familiar y llevaba la etiqueta T 210/220. Durante este tiempo, el modelo sufrió un rediseño. En este artículo encontrará información que describe la ubicación de todas las unidades de control electrónico, la asignación detallada de fusibles y relés del Toyota Avensis 1 con diagramas de bloques y ejemplos fotográficos de ejecución. Tenga en cuenta el fusible del encendedor de cigarrillos.
La ubicación de los bloques y la cantidad de elementos que contienen pueden diferir de los presentados y dependen del año de fabricación, el nivel de equipamiento eléctrico y la región de entrega de su automóvil.
Contents
Caja de fusibles interior Toyota Avensis
Ánimo

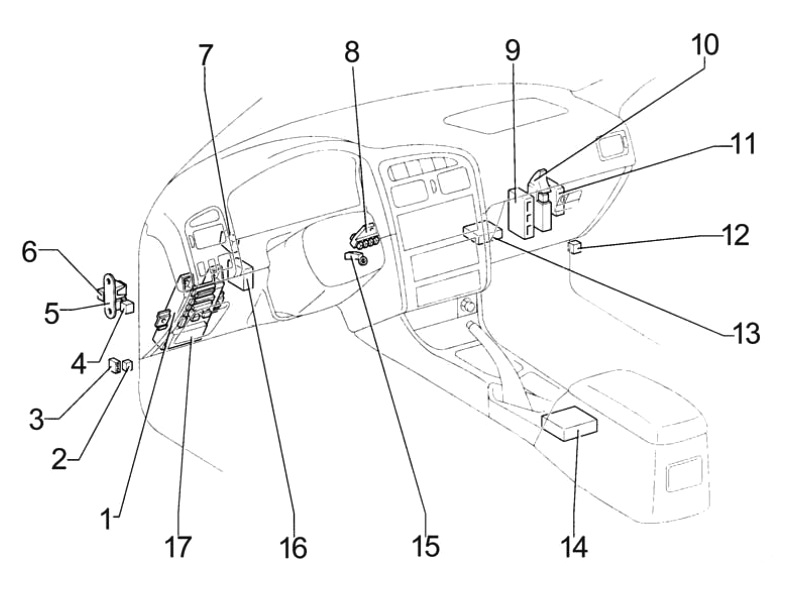

Disposición general de bloques.
Volante a la izquierda
Objetivo
- Caja de fusibles
- Relé de calefacción del asiento
- Bloque de fusibles adicional
- Relé de luz antiniebla delantera
- bloque de relevo
- Relé de luneta trasera calefactable
- Relé de luz diurna
- Bloque de distribución
- Módulo de control del motor y transmisión automática (A/T)
o
módulo de control del motor (M/T) - Bloque de relés adicional
- Amplificador de aire acondicionado (aire acondicionado automático)
- Relé de bomba de combustible (apertura del circuito)
- Amplificador de aire acondicionado (aire acondicionado mecánico)
- Unidad central de airbag
- Unidad de control de cierre centralizado
- Unidad de control del transpondedor de llave
- Relé integrado

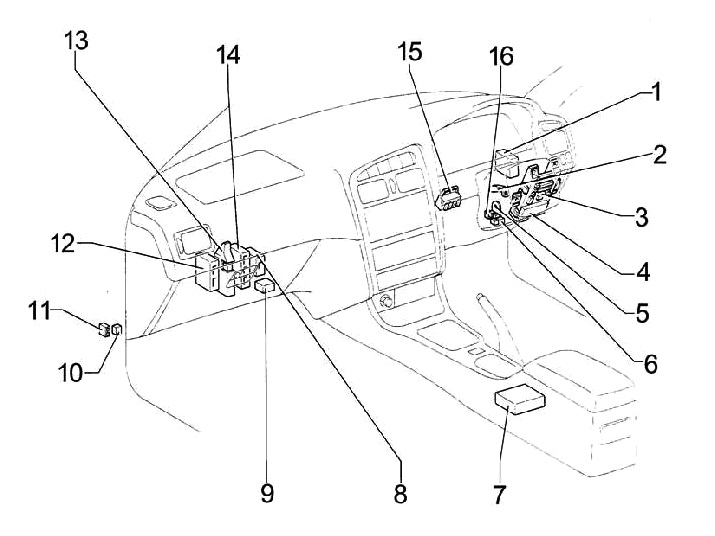

Manejo del lado derecho
Descripción
- Unidad de control de cierre centralizado
- Unidad de control del transpondedor de llave
- Caja de fusibles
- Relé integrado
- bloque de relevo
- Relé de luneta trasera calefactable
- Unidad central de airbag
- Unidad de control antirrobo
- Amplificador de aire acondicionado (aire acondicionado mecánico)
- Relé de bomba de combustible (apertura del circuito)
- Bloque de fusibles adicional
- Amplificador de aire acondicionado (aire acondicionado automático)
- Bloque de relés adicional
- Módulo de control del motor y transmisión automática (A/T)
o
módulo de control del motor (M/T) - Bloque de distribución
- Relé de luz antiniebla delantera
Caja de fusibles

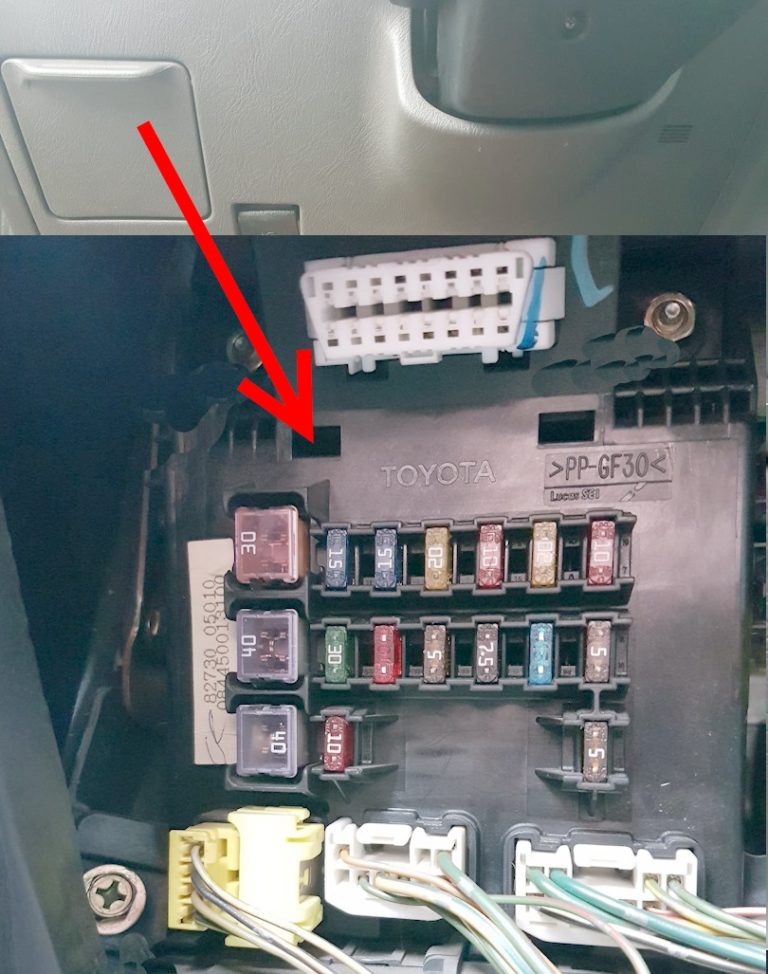

Está ubicado en la parte inferior del panel de instrumentos detrás de la cubierta protectora.
Esquema

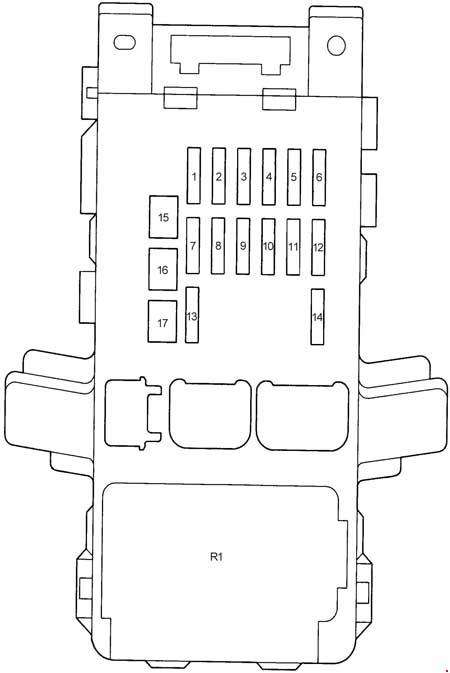

Designación
| 1 | 15A FR FOG – Luz antiniebla delantera, relé de luz antiniebla delantera, indicador de luz antiniebla delantera |
| 2 | 15A SEAT HTR – Asientos con calefacción, relé de asiento con calefacción, interruptor de asiento con calefacción |
| 3 | 20A FR DEF – Relé de ventana trasera con calefacción, área del limpiaparabrisas con calefacción, diodo de ralentí |
| 4 | MEDIDOR 10A: grupo de instrumentos, embrague del compresor del A/C, alternador, interruptor de presión de 3 posiciones, unidad de control del ABS, amplificador del A/C, interruptor de la luz de marcha atrás, interruptor de bajo nivel de líquido de frenos, interruptor de vacío del freno, interruptor del calentador, indicador del ABS, diurno luces de funcionamiento del relé, relé de calefacción de la luneta trasera, interruptor de calefacción de la zona del limpiaparabrisas, diodo del elevalunas eléctrico, unidad de control del motor, unidad de control de la transmisión, sensor de velocidad, luces de marcha atrás, interruptor de calefacción de la luneta trasera, relé de calefacción del asiento, unidad de control del sistema antirrobo, cierre centralizado , frenos de interruptor manual, relé de desempañador de ventana trasera, relé de embrague del compresor de A/C, relé de calentador, relé de potencia (elevalunas), relé integrado, interruptor de presión de aceite, interruptor de sobremarcha, interruptor de punto muerto, interruptor de nivel de combustible restante |
| 5 | LIMPIADOR 20A – Limpiaparabrisas y lavaparabrisas delantero, limpiaparabrisas y lavaparabrisas trasero, lavafaros |
| 6 | 10A IGN: unidad de control de ABS, generador, sensor de nivel bajo de líquido de frenos, sensor de vacío de frenos, unidad de bolsa de aire central, indicador de ABS, indicador de carga de batería, grupo de instrumentos, unidad de control del motor, unidad de control de la transmisión, diodo de la unidad de control del motor, bobina Filtro de interferencias de encendido , IIA, módulo de control de transpondedor de llave, relé EFI, interruptor de sobremarcha, sensor de presión de aceite, interruptor de freno de mano |
| 7 | PUERTA 30A – Relé integrado (cierre centralizado) |
| 8 | 10A COLA: luz de posición, luz de cenicero, luz del grupo de instrumentos, interruptor de luces, aire acondicionado, calentador, interruptor de luces antiniebla delanteras, relé de luces de circulación diurna, interruptor de calefacción de la zona del limpiaparabrisas, unidad de control del motor, unidad de control de la caja de cambios, iluminación de la guantera, faros, control de nivel de faros, interruptor de luces de advertencia de peligro, lavafaros, luz de matrícula, sistema de audio, interruptor de sobremarcha, interruptor de desempañador de ventana trasera, asientos con calefacción, relé integrado, relé de luz antiniebla trasera |
| 9 | 5A ST – Relé de arranque, módulo de control del motor, módulo de control de la transmisión |
| 10 | 7.5A TURN – Señales de giro, indicador de señal de giro, interruptor de advertencia de peligro, relé de señal de giro |
| 11 | 15A CIG & RAD: encendedor de cigarrillos, iluminación del encendedor de cigarrillos, relé integrado, unidad de bolsa de aire central, sistema de audio, espejos eléctricos |
| 12 | 5A EGU-IG – Relé del ventilador de refrigeración (VENTILADOR NO.1, VENTILADOR NO.2, VENTILADOR NO.3), bocina de alarma antirrobo, aire acondicionado, unidad de control del motor, unidad de control de la transmisión, unidad de control del ABS, sensor de temperatura del refrigerante |
| 13 | 10A STOP – Luces de freno, interruptor de luces de freno, lámpara de freno adicional, unidad de control del motor, unidad de control de la transmisión, unidad de control del ABS |
| 14 | 5A RR DEF I/UP – Diodo de ralentí, unidad de control del motor, unidad de control de la caja de cambios |
| 15 | 30A POWER – Relé de potencia, techo corredizo, elevalunas eléctricos |
| 16 | 40A AM1 – Llave de encendido (fusibles: “CIG & RAD”, “GAUGE”, “WIPER”, “TURN”, “EGU-IG”) |
| 17 | 40A RR DEF – Ventana trasera con calefacción |
| R1 | Relé integrado |
El fusible número 11 de 15 A es el responsable del encendedor.
Algunos relés se pueden conectar a la parte posterior del bloque.
Esquema
Transcripción

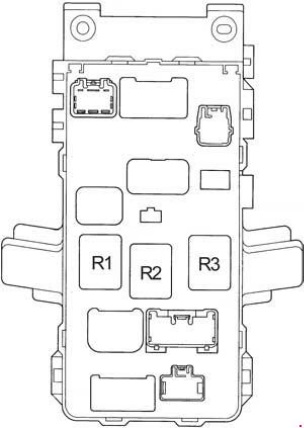

- R1 – Ventana trasera con calefacción
- R2 – Relé de potencia
- R3 – Luz lateral
Bloque de fusibles adicional
- 10A A/C – amplificador de A/C, interruptor de A/C
- 30A FUEL HTR – Calentamiento de combustible
Bloque de relevo

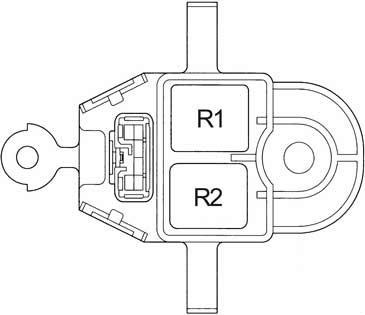

Esquema
Propósito de los elementos
- R1 Relé RR FOG – Luz antiniebla trasera
- Relé R2 GIRO (PELIGRO) – Señales de giro (luces de advertencia de peligro)
Bloque de relés adicional
Artículos adicionales
Esquema
Designación

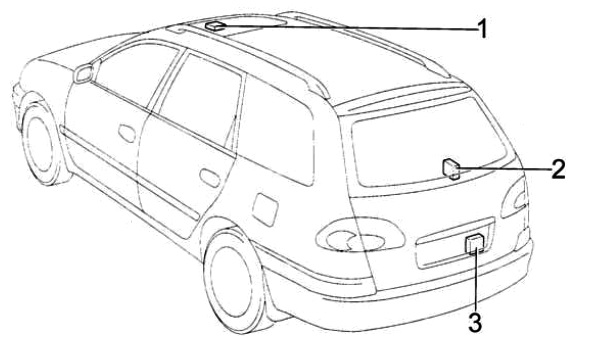

- Relé del techo corredizo
- Unidad de sensor de rotura de cristal
- Relé del limpiaparabrisas trasero
Caja de fusibles del capó Toyota Avensis 1
Ánimo
Disposición general de bloques.
Transcripción

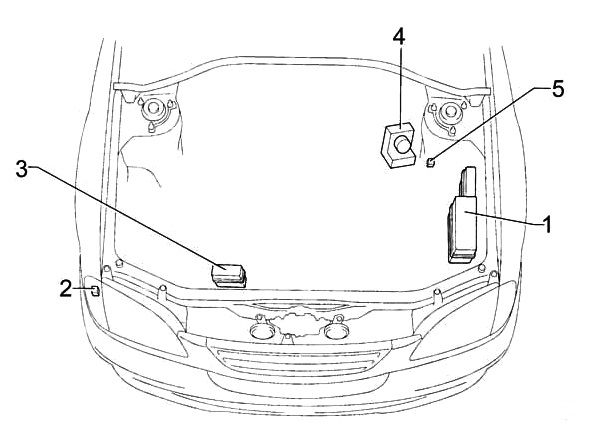

- Caja de fusibles y relés
- Relé del lavafaros
- Caja de fusibles y relés adicional
- Unidad de control ABS
- Relé de bujías incandescentes (motores diésel)
Caja de fusibles y relés
Instalado en el lado izquierdo del compartimiento del motor, al lado de la batería.

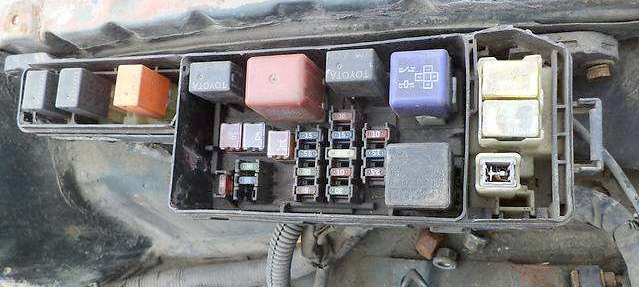

Foto – ejemplo
Esquema

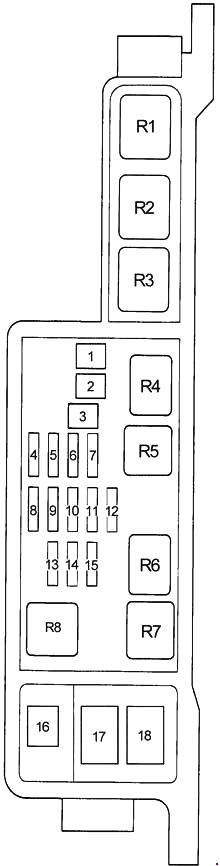

Descripción
| 1 | 50A PRINCIPAL – Relé de faros |
| 2 | VENTILADOR PRINCIPAL DE 40 A: ventilador de refrigeración, relé del ventilador de refrigeración (VENTILADOR N.º 1) |
| 3 | 30A FAN SUB – Ventilador de refrigeración, ventilador de aire acondicionado, relé del ventilador de refrigeración (VENTILADOR NO.2, VENTILADOR NO.3) |
| 4 | 5A ALT-S – Generador |
| 5 | 30A H-LP CLN – Relé del lavafaros |
| 6 | PELIGRO 15A: señales de giro, interruptor de advertencia de peligro, indicador de señal de giro, interruptor de señal de giro, relé de señal de giro, sistema antirrobo, sensor de rotura de vidrio |
| 7 | EFI de 15 A: relé de bomba de combustible (apertura de circuito), módulo de control del motor, módulo de control de la transmisión (A/T), bomba de combustible, sensor Hall, sensor de oxígeno calentado, inyector, válvula ISC, sensor de carga pobre, relé EFI, válvula EGR, turbina sensor de presión, válvula de vórtice, válvula de aire inactivo, válvula TCV |
| 8 | 30A AM2 – Interruptor de encendido |
| 9 | 10A TRABAJO NO.1 – Sistema de audio |
| 10 | pasador corto |
| 11 | CABEZA 15A (LH) – Faro izquierdo, interruptor de luz |
| 12 | 10A BOCINA – Bocina, relé de bocina, interruptor de bocina |
| 13 | DOMO 7.5A: iluminación interior, grupo de instrumentos, indicador de puerta abierta, diodo de luz del maletero, DLC3, luces de puertas, luces del maletero, techo corredizo, iluminación personal, bocina de alarma antirrobo, sistema antirrobo, cierre centralizado, relé integrado |
| 14 | 15A CABEZA (RH) – Faro derecho, indicador de luces altas, grupo de instrumentos, interruptor de luces |
| 15 | 10A ECU-B – Unidad central de airbag, grupo de instrumentos, indicador de luz antiniebla trasera, luz indicadora de airbag, relé de luz de circulación diurna, DLC3, módulo de control del motor, módulo de control de la transmisión, luz antiniebla trasera, transpondedor de llave, relé de luz antiniebla trasera |
| 16 | 40A HTR – Unidad de control del calentador, motor del calentador, resistencia del calentador, relé del calentador |
| 17 | 100A ALT – Relé de bujías de precalentamiento, generador, relé de luces de posición, fusibles: “AM1”, “STOP”, “POWER”, “DOOR”, “SEAT HTR”, “FR FOG”, “FR DEF”, “ABS”, “H-LP CLN”, “VENTILADOR PRINCIPAL”, “SUB DIVERTIDO”, “HTR”, “RR DEF” |
| 18 | 60А ECU ABS con actuador – АБС |
| Relé | |
| R1 | Embrague del compresor de aire acondicionado (MG CLT) |
| R2 | Ventilador de refrigeración (VENTILADOR NO.3) |
| R3 | Ventilador de refrigeración (VENTILADOR NO.2) |
| R4 | Unidad de control del motor (EFI) |
| R5 | Faros (CABEZA) |
| R6 | señal de sonido |
| R7 | Inicio |
| R8 | Ventilador de refrigeración (VENTILADOR NO.1) |
Bloque adicional
Instalado en Toyota Avensis con luces de circulación diurna.

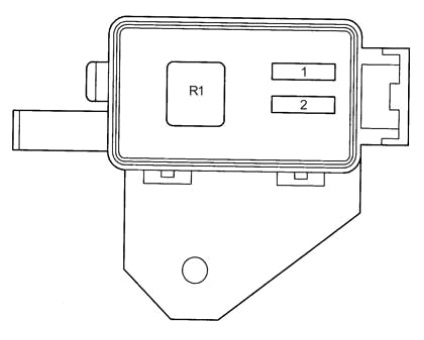

Esquema
Transcripción
- 10A HEAD HI (RH) – Faro derecho, interruptor de luces, indicador de luces altas
- 10A HEAD HI (LH) – Faro izquierdo
- R1 – Atenuador
