Toyota Land Cruiser Prado 150 es un SUV de tamaño mediano, que se ha producido durante 4 generaciones hasta la fecha. En este artículo mostraremos una descripción de fusibles y relés para el Toyota Land Cruiser Prado 150 con diagramas de bloques y su ubicación para autos producidos en 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019. , 2020, 2021 año.
Este modelo ha sido rediseñado varias veces, por lo que el propósito de los elementos de los bloques puede diferir del presentado. Verifique el propósito de los elementos con sus diagramas en la cubierta del bloque.
Caja de fusibles interior Toyota Land Cruiser Prado 150

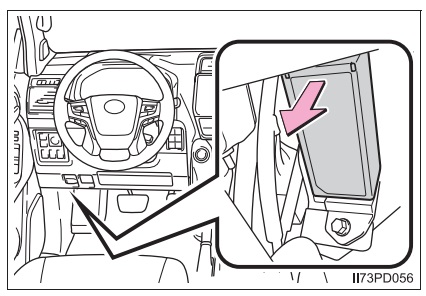

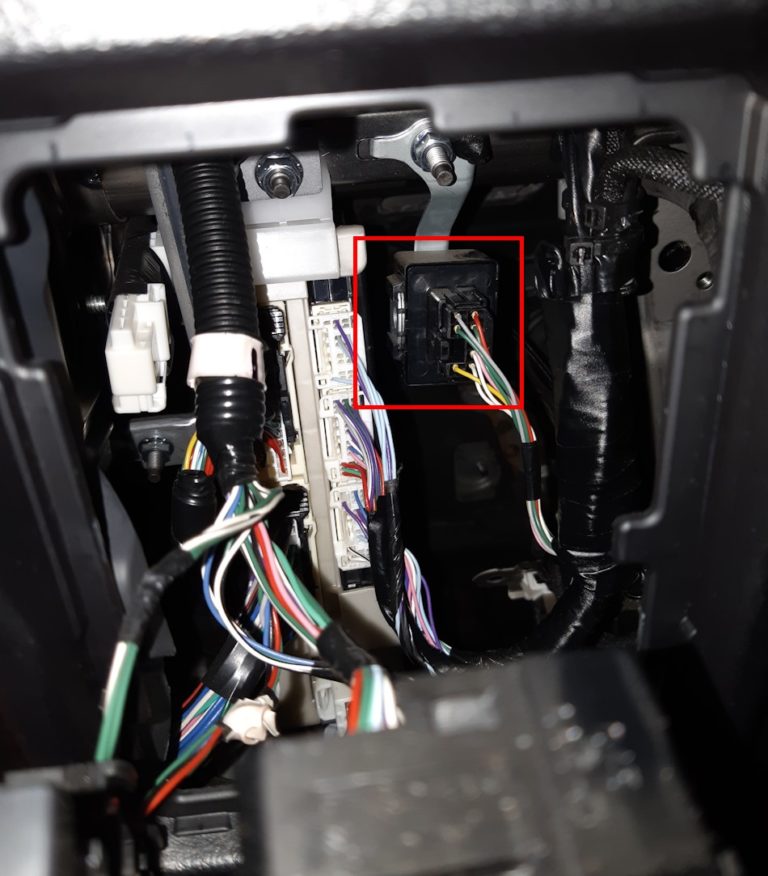

La caja de fusibles principal de la cabina se encuentra debajo del panel de instrumentos.

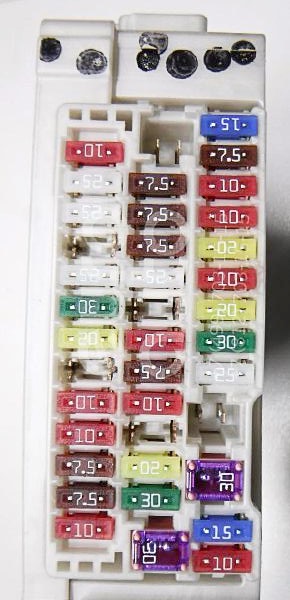

Foto de ejemplo de ejecución.

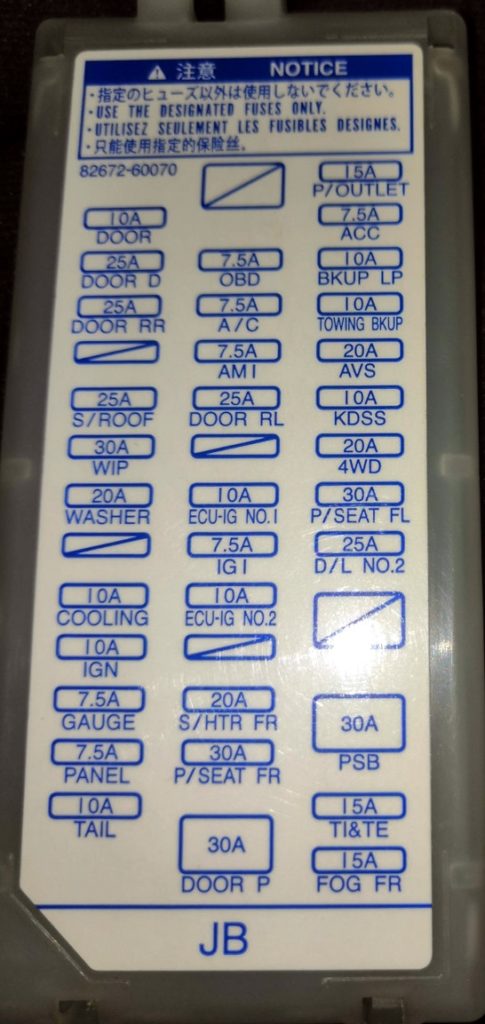

Esquema de la portada del bloque.

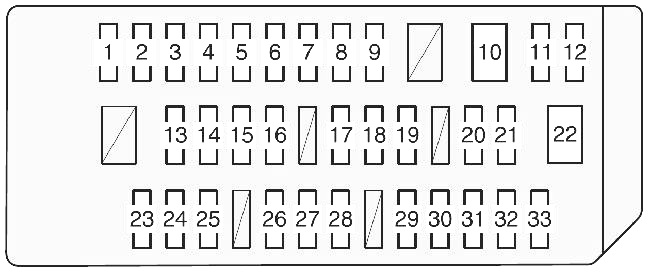

Esquema
Descripción
| 1 | 15A P/OUTLET – Tomacorriente eléctrico |
| 2 | 7.5A ACC – Motor del espejo retrovisor exterior. ECU de la CARROCERÍA, sistema de aire acondicionado, sistema de audio, sistema de navegación, sistema de asistencia de estacionamiento, interruptor secuencial, reparación de respaldo, ECU DSS#2, ECU EFI del indicador AT, ECU de bloqueo de cambios |
| 3 | 10A BKUP LP: luces de marcha atrás, sistema de audio, pantalla multifunción, ECU DSS#2, sensor de asistencia de estacionamiento |
| 4 | 10A BKLP DE REMOLQUE – Remolque |
| 5 | 20A AVS – Sistema de suspensión neumática |
| 6 | ECU KDSS 10A |
| 7 | 20A 4WD – Sistema 4WD. bloqueo del diferencial trasero |
| 8 | 30A P/SEAT FL – Asiento delantero eléctrico (izquierdo) |
| 9 | 25A – Motor de cerradura de puerta, abridor de techo corredizo, ECU DE LA CARROCERÍA |
| 10 | ECU 30A PSB |
| 11 | 15A TI y TE: ajuste de inclinación y alcance del volante |
| 12 | 15A FOG FR – Faros antiniebla |
| 13 | 7.5A OBD – Conector de diagnóstico |
| 14 | 7.5A A/C – Sistema de aire acondicionado |
| 15 | 7.5A AM1 – Sistema de arranque |
| 16 | 25A DOOR RL – Ventanas eléctricas de la ventana trasera (izquierda) |
| 17 | 10A ECU-IG NO.1 – ECU de bloqueo de cambios, ECU de VSC, sensor de dirección, sensor de velocidad de guiñada, interruptor secuencial, ECU de limpiaparabrisas automático, relé de respaldo, espejo retrovisor exterior con calefacción, columna de dirección de inclinación y longitud, ECU de PSB, DSS#1 ECU, sensor de radar delantero, ECU de dirección asistida, ECU de AFS |
| 18 | 7.5A IG1 – Señal de giro delantera, señal de giro trasera, señal de giro lateral, señal de giro, luz de remolque, ALT, VSC, interruptor C/C |
| 19 | 10A ECU-IG NO.2: desempañador de ventana trasera, interruptor de asiento con calefacción, relé inversor, sistema de aire acondicionado, espejo EU, ECU de la carrocería, interruptor de calentador auxiliar, sistema de navegación, ECU DSS#2, ECU del techo corredizo, interruptor de instrumentos, sensor del sistema de asistencia al estacionar, instrumentos auxiliares, ECU de asiento plegable, O/H IG, dispositivo antihielo, ECU de AFS, módulo D, sensor de lluvia, suspensión neumática P/SEAT IND |
| 20 | 20A S/HTR FR – Calefactor de asiento |
| 21 | 30A P/SEAT FR – Asiento delantero eléctrico (derecho) |
| 22 | 30A PUERTA P – Elevalunas eléctrico para la ventana delantera (lado del pasajero) |
| 23 | PUERTA 10A – Ventanas eléctricas |
| 24 | 25A PUERTA D – Ventana delantera eléctrica (lado del conductor) |
| 25 | 25A DOOR RR – Ventana trasera eléctrica (derecha) |
| 26 | 25A S/TECHO – Techo corredizo |
| 27 | 30A WIP – Limpiaparabrisas y lavaparabrisas |
| 28 | LAVADORA 20A – Limpiaparabrisas y lavaparabrisas, limpiaparabrisas y lavaparabrisas traseros |
| 29 | REFRIGERACIÓN 10A – Compartimento refrigerado |
| 30 | 10A IGN – ECU de EFI, C/OPN RLV, ECU de VSC, ECU de airbag, sistema inteligente de entrada y arranque, ECU de bloqueo de dirección. Puerta de enlace ECU CAN |
| 31 | MEDIDOR 7.5A – Medidores |
| 32 | PANEL 7.5A – Interruptores iluminados, iluminación de la guantera, sistema de navegación, sistema de audio, sistema de aire acondicionado, interruptor del espejo retrovisor exterior, interruptor del asiento abatible, pantalla multifunción. IND ASIENTO/P, CAMBIO, CAJA DE REFRIGERACIÓN |
| 33 | 10A TAIL: luces de posición delanteras, luces traseras, luces de matrícula, ECU EFI, luces antiniebla traseras, remolque, luces antiniebla delanteras |
El fusible número 1 de 15 A es el responsable del encendedor.
Algunos relés, por ejemplo un relé de señal de giro, se pueden conectar junto a estos bloques.
Caja de fusibles del capó Toyota Land Cruiser Prado 150

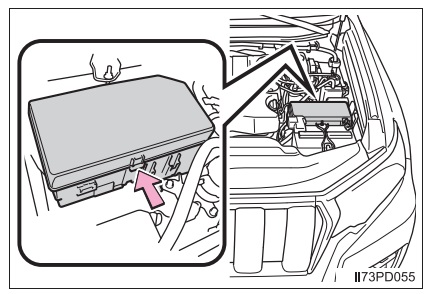

La caja principal de fusibles y relés se encuentra al lado de la batería.

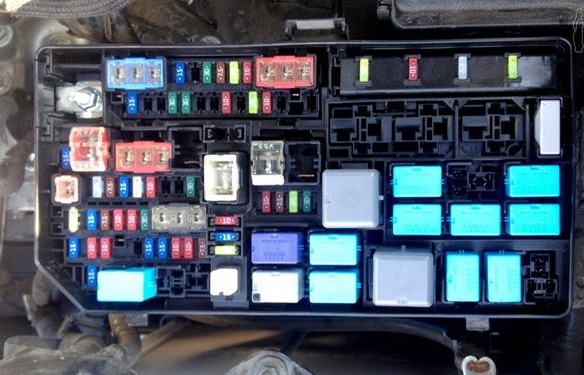

Ejemplo de foto

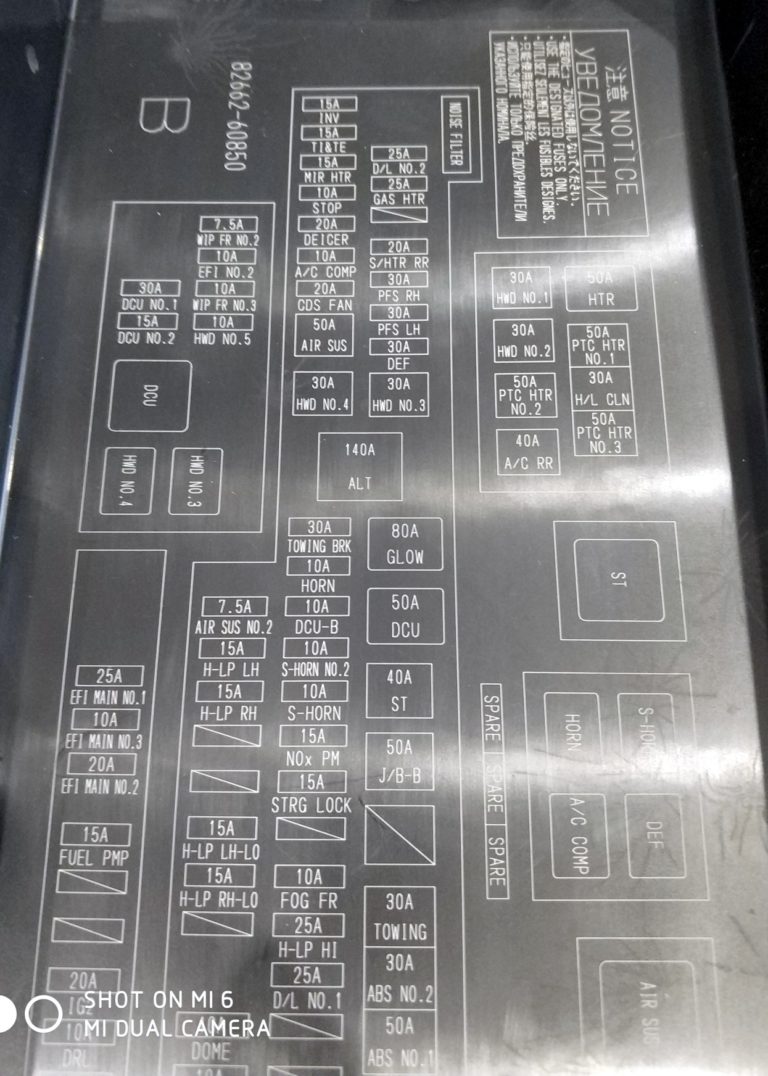

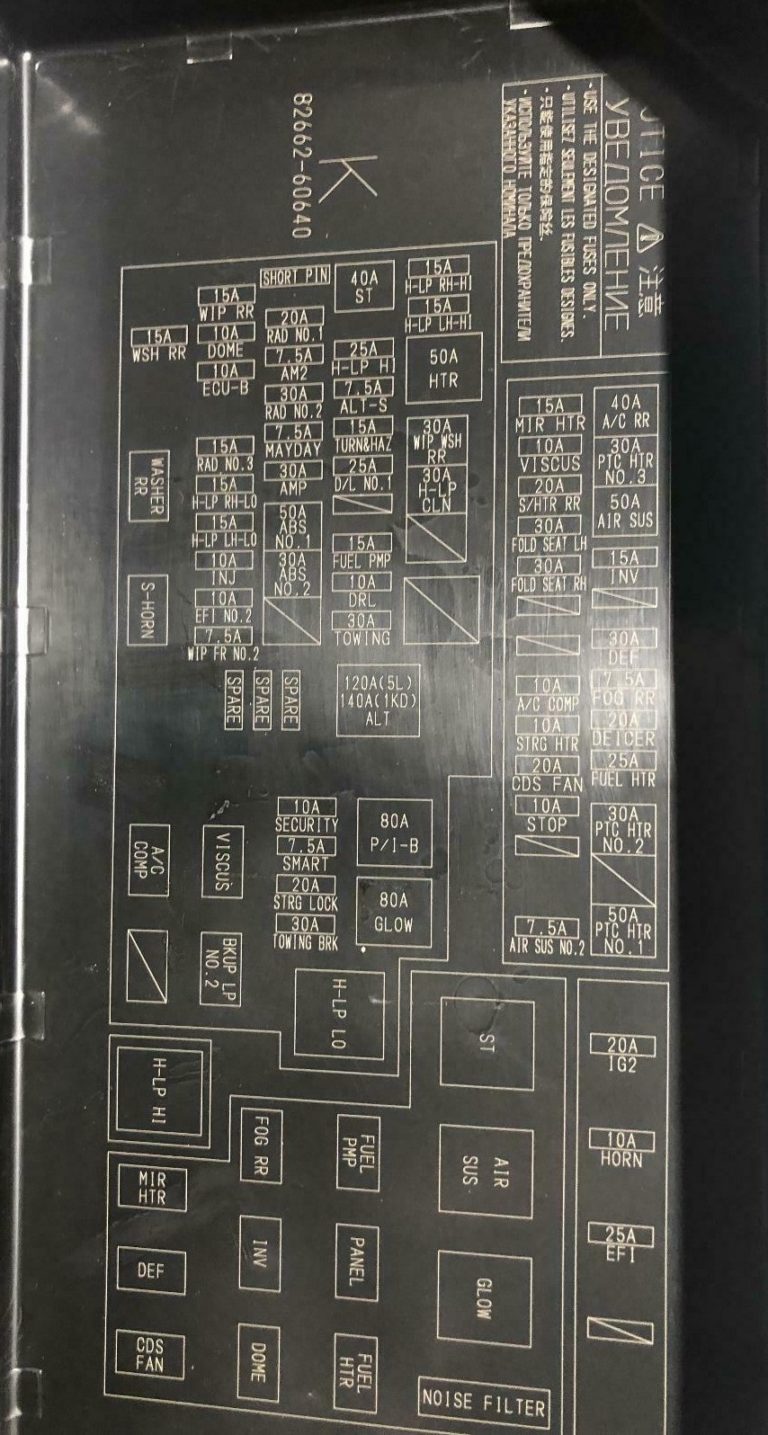

Esquema de la portada del bloque.

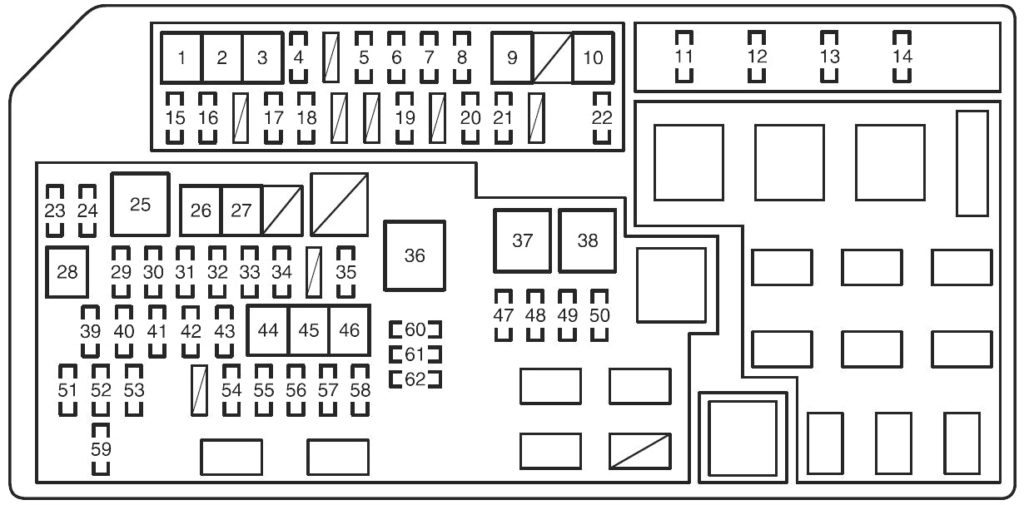

Esquema
Propósito de los fusibles
| 1 | 40A A/C RR – Sistema de aire acondicionado trasero |
| 2 | 30A PTC HTR NO.3 – Calentador PTC |
| 3 | 50A AIR SUS – Sistema de suspensión neumática, AIR SUS N0.2 |
| 4 | 15A NV – Inversor |
| 5 | 30A DEF – Ventana trasera con calefacción |
| 6 | 7.5A FOG RR – Luces antiniebla traseras |
| 7 | 20A DEICER – Dispositivo antihielo del limpiaparabrisas |
| 8 | 25A FUEL HTR*1 – Calentador de combustible |
| 8 | 10A AIR BOMB HTR*2 – Calentador de soplador de aire |
| 9 | 30A PTC HTR NO 2 – Calentador PTC |
| 10 | 50A PTC HTR NO 1 – Calentador PTC |
| 11 | 20A IG2 – Inyector, encendido, instrumentos |
| 12 | BOCINA 10A – Bocina |
| 13 | 25A EFI ECU, EDU, ECT, ECU. bomba de combustible, relé de calefacción A/F, FPC, EFI N0.2 |
| 14 | 20A A/F*3 – A/F SSR |
| 15 | 15A MIR HTR – Calefactor de espejos |
| 16 | 10A VISCUS*1 – Calentador VISC |
| 17 | ASIENTO PLEGABLE 30A LH – Asiento plegable (izquierdo) |
| 18 | ASIENTO PLEGABLE 30A RH – Asiento plegable (derecho) |
| 19 | 10A A/C COMP – Sistema de aire acondicionado |
| 20 | VENTILADOR CDS 20A – Ventilador de condensador |
| 21 | 10A STOP: relé de luz de freno, luces de freno, luz de freno alto, interruptor de luz de freno, ECU VSC/ABS, remolque, sistema inteligente de entrada y arranque, ECU ECT |
| 22 | 7,5A AIRE SUS N0.2 – ECU AIRE SUS |
| 23 | 15A H-LP RH-HI – Faro de luz alta (faro derecho) |
| 24 | 15A H-LP LH-HI – Luz de carretera (faro izquierdo) |
| 25 | 50A HTR – Sistema de aire acondicionado |
| 26 | 30A WIP WSH RR – Limpiaparabrisas y lavaparabrisas traseros |
| 27 | 30A H-LP CLN – Limpiador de faros |
| 28 | ARRANQUE MTR 30/40A – Arrancador |
| 29 | 25A H-LP HI – Relé DIM, faros |
| 30 | 7.5A ALT – Sistema de carga |
| 31 | 15A TURN&HAZ – Señal de giro delantera, señal de giro trasera, señal de giro lateral, señal de giro de instrumentos, señal de remolque |
| 32 | 25A D/L N0.1 – Motor de bloqueo de puerta, abridor de techo corredizo de vidrio |
| 33 | 10A ETCS*3 – ECU EFI |
| 34 | 15A BOMBA DE COMBUSTIBLE*5 – Bomba de combustible |
| 35 | 30A REMOLQUE – Remolque |
| 36 | 140/120 ALT – Sistema de aire acondicionado, AIR SUS, limpiador de faros, calentador RTS, remolque, asiento plegable, STOP, desempañador de ventana trasera, MIR HTR, CDS FAN, RR FOG, DEICER, MG-CLT, J/B, INV, RR WIP, RR WSH |
| 37 | 80A P/lB – Inyector, encendido, instrumentos. EFI, aire acondicionado calentado, bocina |
| 38 | 80A GLOW*4 – Bujía incandescente |
| 39 | 15A RAD N0.1 – Sistema de audio, sistema de navegación, sistema de entretenimiento trasero |
| 40 | 7.5A AM2 – Sistema de arranque |
| 41 | 10A RAD N0.2 – El sistema de navegación |
| 42 | 7,5A MAYDAY*8 |
| 43 | 30A AMP – Sistema de audio |
| 44 | 50A ABS, VSC |
| 45 | 30A ABS, VSC |
| 46 | 50A AIR РМP*3 – Soplador de aire |
| 47 | SEGURIDAD 10A: bocina de seguridad, sirena autoalimentada, sistema de bloqueo dual de ECU |
| 48 | 7.5A SMART – Sistema inteligente de entrada y arranque |
| 49 | 20A STRG LOCK – Sistema de bloqueo de dirección |
| 50 | FRENO DE REMOLQUE 30A – Remolque |
| 51 | 15A WIP RR – Limpiaparabrisas trasero |
| 52 | 10A DOME: iluminación interior, luces personales, luces de espejos individuales, luces de umbral de puerta, luces de espacio para pies, luces de umbral de puerta exterior, módulo superior |
| 53 | 10A ECU-B – ECU DE LA CARROCERÍA. Instrumentos, calentador, indicador de dirección, control remoto, memoria de posición del asiento, columna de dirección ajustable en inclinación y longitud, pantalla multifunción, sistema de entrada y arranque inteligente, asiento plegable, compartimento refrigerado, ECU DSS#2, interruptor del volante, módulo de interruptor D, módulo de techo |
| 54 | 15A H-LP RH-LO – Luz de cruce (derecha), sistema de nivelación de faros |
| 55 | 15A H-LP LH-LO – Faro de luz baja (izquierda) |
| 56 | 10A INJ – Solenoide, inyector, encendido, ECU ECT, filtro de supresión de ruido |
| 57 | 10A EFI NO.2 – O2 SSR, AFM, ACIS VSV, Al COMB, EYP VSV, Al DRIVER, EGR VRV, SWIRL VSV, SWIRL VSV 2, E/G CUT VSV, EGR COOL BYPASS VSV, D-SLOT ROTARY SOL, Al VSV RLY |
| 58 | 7,5A WIP FR NO.2 – DSS#1 ECU |
| 59 | 15A WSH RR – Lavador de luneta trasera |
| 60 | Fusible de repuesto |
| 61 | Fusible de repuesto |
| 62 | Fusible de repuesto |
Algunos fusibles se pueden instalar por separado, al final:
- 20A IG2 – Sistema inteligente
- BOCINA 10A – Señal
- 25A EFI: control de crucero adaptativo, sistema de control de transmisión automática, sistema de gestión del motor
- 20A EFI MAIN: control de crucero adaptativo, sistema de control de transmisión automática, sistema de gestión del motor
Designación del relé
| LAVADORA TR | Relé del lavaparabrisas trasero |
| CUERNO S | relé de bocina |
| Compensación de aire acondicionado | Relé del compresor del aire acondicionado |
| NEBLINA | relé calentador viscoso |
| LP | relé de luz trasera |
| H-LP Hola | relé de luz de carretera |
| H-LP LO | relé de luz de cruce |
| MIR HTR | relé de espejo calefactado |
| DEF | Relé de desempañador de luneta trasera |
| VENTILADOR DE CDS | Relé del motor del ventilador del condensador |
| DIENTE RR | relé de luz antiniebla trasera |
| BOMBA DE COMBUSTIBLE | relé de la bomba de combustible |
| PANEL | relé del tablero |
| HTR DE COMBUSTIBLE | relé de calentamiento de combustible |
| INV | relé inversor |
| CÚPULA | relé de iluminación interior |
| CALLE | relé de arranque |
| AIR SUS | Relé del sistema AHC |
| BRILLO | la luz de la bujía es incandescente |

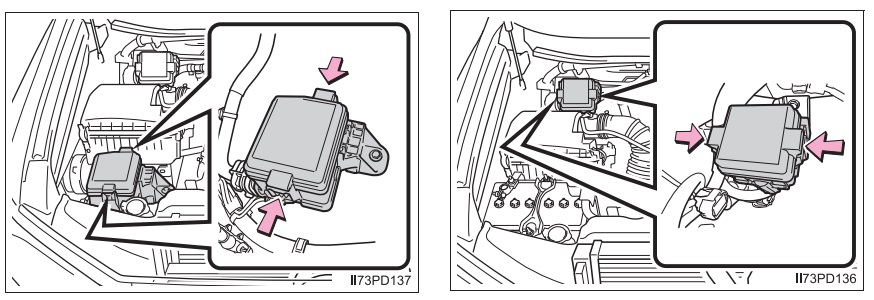

Es posible que haya cajas de fusibles adicionales ubicadas en otra parte del compartimiento del motor.
Allí se pueden instalar elementos de protección encargados del calentador y otros.
En los modelos de 2018, el diagrama de bloques es diferente.
Estaremos encantados de que compartas tu información sobre fusibles y relés en el Toyota Land Cruiser Prado 150 para que podamos mejorar el artículo.
