Fusibles Toyota Auris 2

El Toyota Auris E180 representa la segunda generación de la gama de modelos Auris y se produjo en 2013, 2014, 2015, 2016, 2017, 2018, 2019. Durante este tiempo, el modelo sufrió un rediseño. En este material mostraremos la ubicación de las unidades de control electrónico y una descripción detallada de los fusibles y relés del Toyota Auris E180 con diagramas y fotografías – ejemplos de ejecución. Tenga en cuenta el fusible del encendedor de cigarrillos.

El propósito de los elementos en bloques puede diferir de los presentados. Consulta la información con tus diagramas en la portada del bloque.

Contents
  1. Caja de fusibles interior Toyota Auris 2
  2. Diseño de bloque
  3. Caja de fusibles
  4. Bloque de relevo
  5. Caja de fusibles del capó Toyota Auris 2
  6. Diseño de bloque
  7. Caja de fusibles y relés
  8. Opción 1
  9. Opcion 2
  10. Bloque de relevo

Caja de fusibles interior Toyota Auris 2

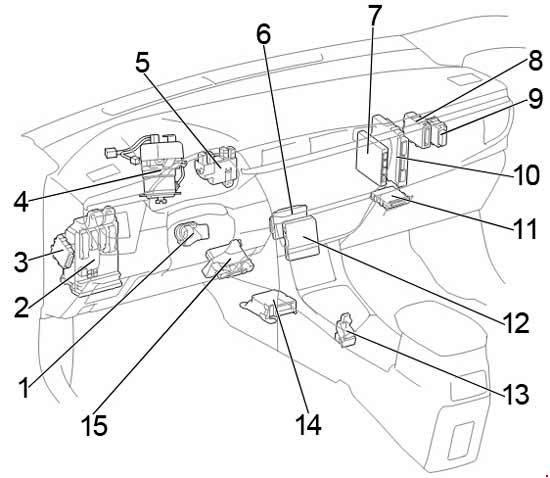

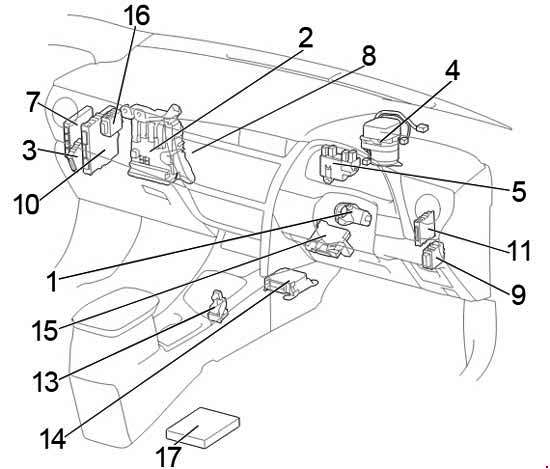

Diseño de bloque

Volante a la izquierda

Manejo del lado derecho

Descripción
  1. Actuador de bloqueo de dirección
  2. Unidad de control eléctrico de caja de fusibles/carrocería
  3. Unidad de control de iluminación activa
  4. Unidad de control de dirección asistida
  5. Bloque de relevo
  6. LHD:  unidad de control de crucero
  7. Unidad de control de transmisión
  8. Bloque de puerta de enlace de red
  9. Relé del limpiaparabrisas
  10. Unidad de control del sistema start-stop
  11. Unidad de control del sensor de aparcamiento
  12. LHD (Corolla):  transceptor telefónico
  13. Unidad de control de bloqueo del selector de caja de cambios
  14. Unidad de control de airbag
  15. Amplificador de aire acondicionado
  16. RHD:  Relé de bloqueo de puerta doble
  17. Hatchback, Familiar:  Amplificador de audio

Caja de fusibles

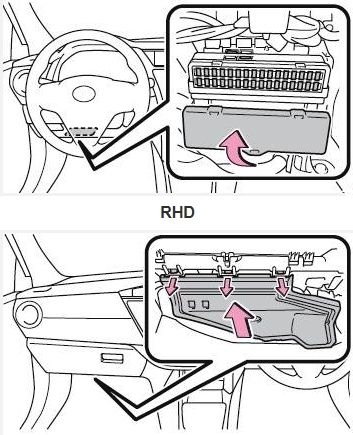

Está ubicado debajo del panel de instrumentos en el lado izquierdo.

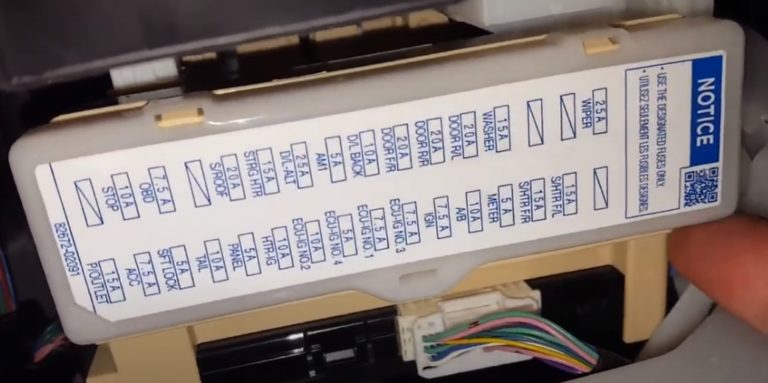

Esquema de la portada del bloque

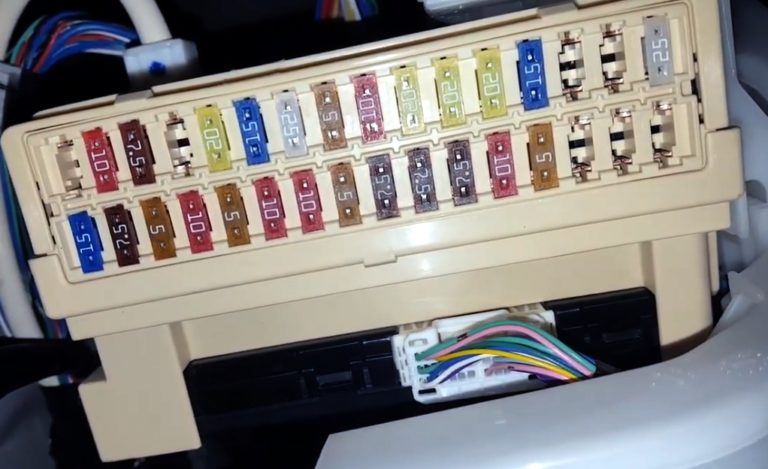

Ejemplo de foto

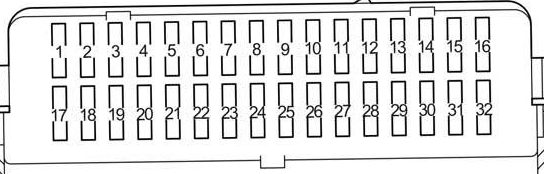

Esquema

Descripción

115A P/SALIDA – Toma
27.5A OBD – Conector de diagnóstico
37.5A STOP: luces de freno, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, luz de freno adicional, ABS, VSC, bloqueo de palanca de cambios
47.5A FOG RR – Luz antiniebla trasera, grupo de instrumentos
520A D/L NO.3 – Cierre centralizado
620А S/ROOF – Escotilla
77.5A FOG FR – Luz antiniebla delantera, grupo de instrumentos
85A AM1 – Fusibles: “IG1 RLY”, “ACC RLY”
910A D/L NO. 2 – Desbloqueo del maletero
1020A PUERTA NO. 2 – Ascensores de cristal
1120A PUERTA R/R – Ascensores de vidrio
12PUERTA 20A R/L – Elevadores de vidrio
13LAVADORA 15A – Lavavasos
1425A WIPER NO.2 – Limpiaparabrisas y lavaparabrisas, sistema de carga
1515A LIMPIAPARABRISAS TR – Limpiaparabrisas trasero
1625A LIMPIADOR NO. 1 – Limpiaparabrisas
1715A CIG – Encendedor
18ACC 7.5A: espejos eléctricos, unidad de control eléctrico de la carrocería, reloj, sistema de audio
195A SFT LOCK-ACC – Bloqueo del selector de caja de cambios
2010A TAIL – Luz de posición, luz de matrícula, luz antiniebla delantera
21PANEL 7.5A – Interruptor de luces, luces del panel de instrumentos, luces de la guantera, unidad de control eléctrico de la carrocería
225A WIPER-S – Sistema de carga
237.5A ECU-IG NO.1 – Ventilador de refrigeración, AFS, sistema de carga, ABS, VSC
247.5A ECU-IG NO.2 – Luz lateral, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, AFS
257,A ECU-IG NO.3 – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, espejo interior con atenuación automática, techo corredizo, bloqueo del selector de marchas, limpiadores de faros, AFS
267.5A HTR-IG – Aire acondicionado, ventana trasera con calefacción
277.5A ECU-IG NO.4 – Unidad de control eléctrico de la carrocería, indicador del cinturón de seguridad del pasajero delantero, espejos eléctricos
285A ECU-IG NO.5 – Dirección asistida eléctrica
297.5A IGN: sistema inteligente de entrada y arranque, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, bloqueo de dirección
3015A S/HTR – Asientos calefactables
31MEDIDOR 5A – Grupo de instrumentos
327.5A A/BAG – bolsas de aire

Los fusibles numerados 1 y 17 son los responsables del funcionamiento del encendedor.

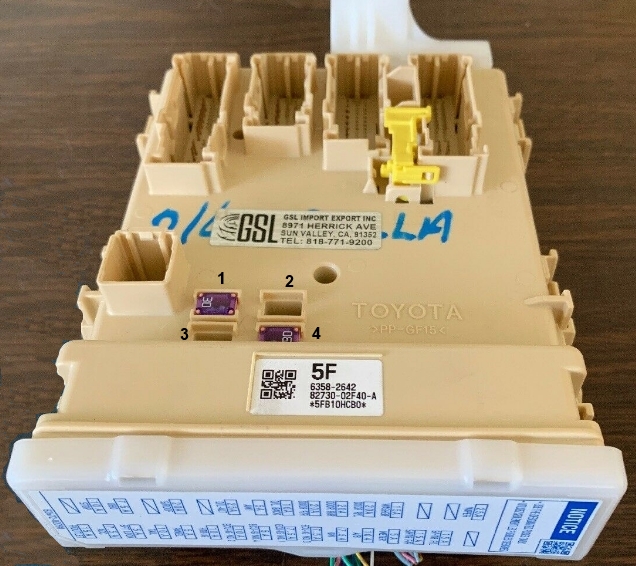

Se pueden instalar fusibles adicionales desde la parte superior del bloque.

Esquema

Objetivo

  1. 30A P/SEAT – Asientos con calefacción
  2. –
  3. –
  4. 30A PUERTA NO.1 – Ascensores de vidrio

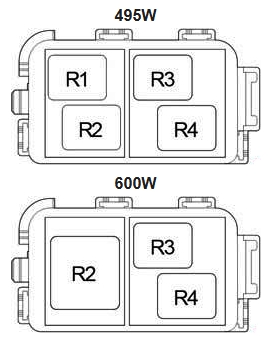

Bloque de relevo

Esquema

Designación

  • R1 – Luz antiniebla delantera (FR FOG)
  • R2 – Sistema antirrobo (S-HORN)
  • R3 –
  • R4 – Toma (SALIDA PWR)
  • R5 – Iluminación interior (DOME CUT)

Caja de fusibles del capó Toyota Auris 2

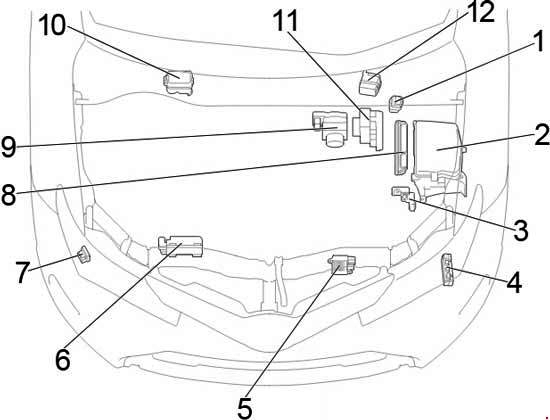

Diseño de bloque

Descodificación

  1. La luz de la bujía es incandescente
  2. Caja de fusibles y relés
  3. Unidad de control del generador
  4. Unidad de control de bujías de precalentamiento
  5. Unidad de control del ventilador de refrigeración
  6. Unidad de control del inyector
  7. Relé del limpiaparabrisas
  8. La unidad de control del motor
  9. Módulo de control de frenos (MMT)
  10. Bloque de relés (LHD)
  11. Unidad de control de freno
  12. Bloque de relés (RHD)

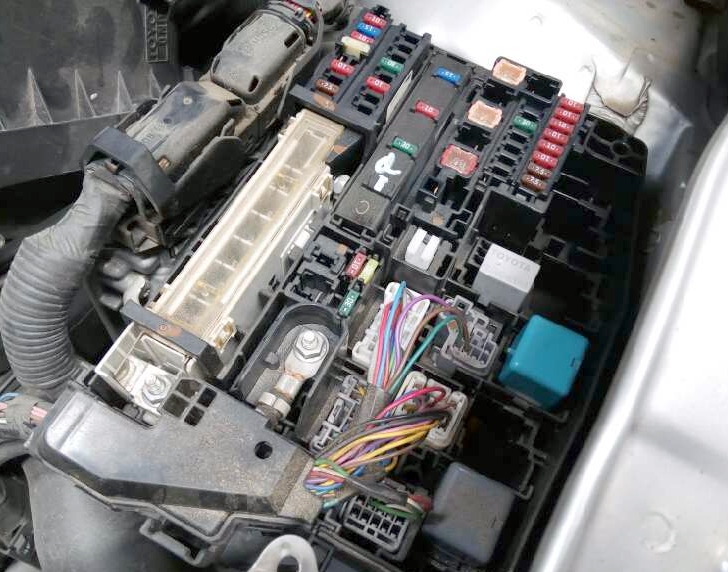

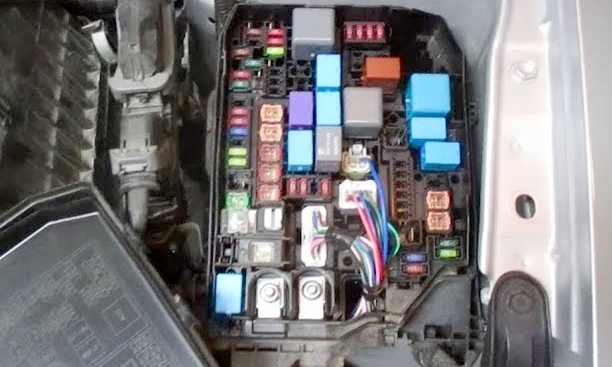

Caja de fusibles y relés

Opción 1

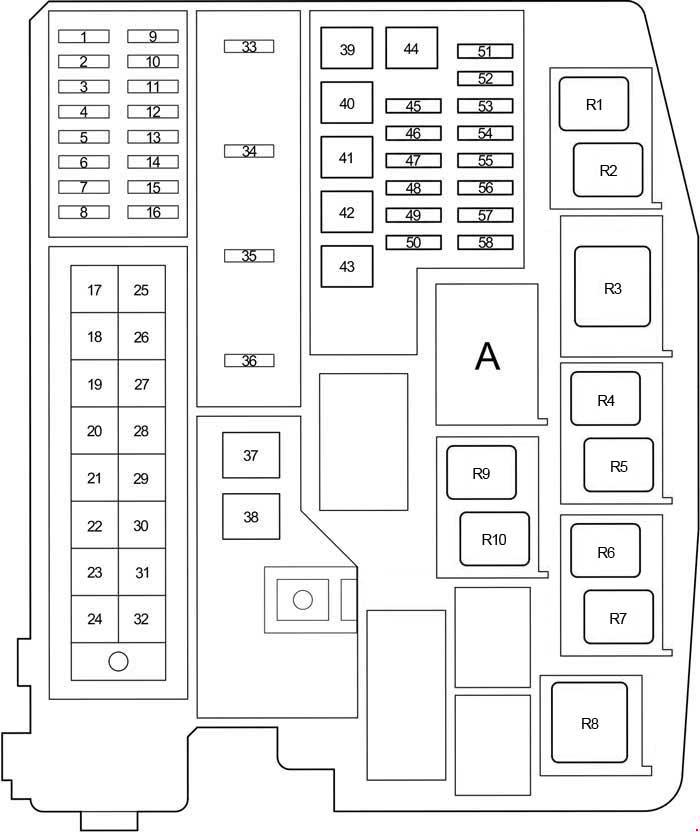

Esquema

Descripción

110A ECU-B NO.2 – Aire acondicionado, elevalunas, sistema inteligente de entrada y arranque, espejos, grupo de instrumentos
25A ECU-B NO.3 – Dirección asistida eléctrica
37,5A AM2 – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de arranque, fusible: “IG2”
4CORTE D/C 30A – Fusibles: “DOME”, “ECU-B NO.1”, “RADIO”
5BOCINA 10A – Bocina
6 20/25/30A EFI-MAIN – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, fusibles: “EFI NO.1”, “EFI NO.2”, bomba de combustible
75A ICS/ALT-S – Sistema de carga
810A ETCS – 1ZR-FAE, 1NR-FE, 1ZR-FE, 2ZR-FE, 8NR-FTS: Válvula de mariposa
20A EDU – 1AD-FTV: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
910A TURN & HAZ – Excepto 8NR-FTS: grupo de instrumentos, indicadores de dirección
30A ST – 8NR-FTS: Sistema de arranque
1015A IG2 – Grupo de instrumentos, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, bolsas de aire
1120A EFI-MAIN NO.2 – 1AD-FTV: Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial
15A INJ/EFI-B – Gasolina: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
10A ECU-B NO.4 – 1ND-TV, (Sedán (1AD-FTV): Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
20A ECU-B NO.4 – 8NR-FTS: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
7.5A DCM/ MAYDAY – 1NR-FE (desde abril de 2016): sistema telemático
1230A EFI-MAIN NO.2 – Excepto 8NR-FTS: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
7.5A DCM/MAYDAY – Sedán (1ZR-FE, 1ZR-FAE, 2ZR-FE): sistema telemático
10A EFI-MAIN NO.2 – Sedán (1ND-TV): Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
1330A ST – Excepto 8NR-FTS: Sistema de arranque
10A TURN & HAZ – 8NR-FTS: grupo de instrumentos, indicadores de dirección
1430/40А H-LP MAIN – “H-LP RH-LO”, “H-LP LH-LO”, “H-LP RH-HI”, “H-LP LH-HI” – Фары
1530A VLVMATIC – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
1680A EPS – Dirección asistida eléctrica
1710A ECU-B NO.1 – Sistema de control inalámbrico, unidad de control eléctrico de la carrocería, VSC, sistema inteligente de entrada y arranque, reloj
187.5A DOME – Iluminación interior, iluminación individual de espejos, iluminación del maletero, unidad de control eléctrico de la carrocería
19RADIO 20A – Sistema de audio
2010A DRL – Luces de circulación diurna
2115A STRG HTR – Volante calefactable
2230А ABS NO.2 – АБС, VSC
2340A RDI – Ventilador de refrigeración
24 –
2530/50A DEF: ventana trasera con calefacción, espejos con calefacción
2650A ABS N°1 – ABS, VSC
2750A HTR – Aire acondicionado
28120/140A ALT – Sistema de carga
2910A EFI NO.2 – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
3010/15A EFI NO.1 – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
3110/20A EFI-NO.3 – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
3210A MIR-HTR: sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, espejos con calefacción
3310/15A H-LP RH-LO – Luz baja derecha
3410/15A H-LP LH-LO – Luz baja izquierda
357.5/10A H-LP RH-HI – Luz alta derecha
367.5/10A H-LP LH-HI – Luz alta izquierda, grupo de instrumentos
3715/20A EFI NO.4 – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
38 –
39 –
40 –
4115A AMP – Sistema de audio
42 –
4320A EFI-MAIN NO.2 – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
4420A STRG LOCK – Bloqueo del volante
4550A AMT – Unidad de control de transmisión
4640A BBC – Sistemas start-stop
50A AMT – Unidad de control de transmisión
4780A GLOW – Sistema de precalentamiento, bujías
4830A PTC HTR NO.2 – Calentador auxiliar
4930A PTC HTR NO.1 – Calentador auxiliar
5030A H-LP CLN – Limpiadores de faros
5130А ABS NO.1 – АБС, VSC
52VENTILADOR CDS 30A – Ventilador del sistema de refrigeración
5330A PTC HTR NO.3 – Calentador auxiliar
54 –
5510A S-HORN – Sistema antirrobo
5625A STV HTR – Calentador auxiliar
DESICERADOR 20A – (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Calentamiento del área de descanso de los cepillos
A
5710A EFI NO.5 – 1ND-TV (desde mayo de 2015): sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
58 –
B
5715A EFI NO.6 – 1ND-TV (desde mayo de 2015): sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
5815A EFI NO.7 – 1ND-TV (desde mayo de 2015): sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial

Relé

R1Dirección asistida eléctrica (EPS)
R2Inyectores (INJ)
Sedán (1ND-TV (desde abril de 2016): Unidad de control del motor (EFI-MAIN NO.2)
R3Motor de arranque (ST NO.1)
R4Luces de circulación diurna (DRL)
R5Cuerno (CUERNO)
R6Ventilador de refrigeración (VENTILADOR NO.1)
R7Unidad de control del motor (EFI-PRINCIPAL)
R8Encendido (IG2)
R9Atenuador (ATENUADOR)
R1Hatchback, Familiar: Luces de freno (STOP LP)
R11Faros (H-LP)
R121NR-FE, 1ZR-FAE, 1ZR-FE, 2ZR-FE: Bomba de combustible (C/OPN)
1AD-FTV: Unidad de control del motor (EDU)
1ND-TV, 8NR-FTS: Unidad de control del motor (EFI MAIN NO.2)
R13Hatchback, Familiar (1AD-FTV): Unidad de control del motor (EFI MAIN NO.2)
1ND-TV): (TSS-C HTR)
Sedán (antes de noviembre de 2016): Luces de freno (STOP LP)
Sedán (desde noviembre de 2016): (TSS-C HTR)

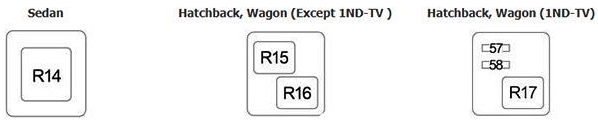

A
R14Sedán: desempañador de ventana trasera (DEF)
R151ND-TV): (TSS-C HTR)
R161ND-TV): Luneta trasera con calefacción (DEF)
R171ND-TV (desde mayo de 2015): luneta trasera con calefacción (DEF)
B
R14Transmisión (AMT)
8NR-FTS: Ventilador de refrigeración (FAN PRINCIPAL)
R151AD-FTV): Ventilador de refrigeración (VENTILADOR NO.2)
Sedán: –
R161AD-FTV): Ventilador de refrigeración (VENTILADOR NO.3)
Sedán (1ZR-FE, 1ZR-FAE, 2ZR-FE, 1NR-FE): Área de descanso del cepillo con calefacción (DEICER)
R171ND-TV (desde mayo de 2015)): –

Artículos adicionales

Opcion 2

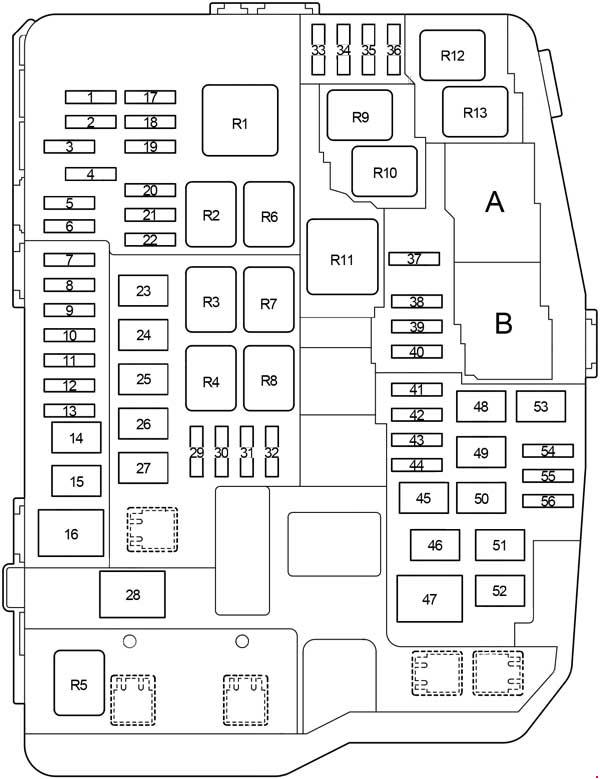

Esquema

Departamento A

Designación

1DOMO 7.5A: iluminación del maletero, iluminación de espejos personales, iluminación de puertas, iluminación interior, iluminación personal, iluminación del espacio para los pies
220A RAD NO.1 – Sistema de audio, navegación, sistema de asistencia al estacionamiento
310A ECU-B: grupo de instrumentos, batería adicional, sensor de posición de la dirección, bloqueo dual, sistema de control inalámbrico, sistema inteligente de entrada y arranque
4DCC
510A ECU-B2: sistema inteligente de entrada y arranque, aire acondicionado, elevalunas, unidad de puerta de enlace de red
67.5A EFI MAIN NO.2 – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
7 –
8 –
9 –
1020A STRG LOCK – Bloqueo del volante
11 –
1230A ST – Sistema de arranque
135A ICS/ALT-S – Sistema de carga
1410A TURN-HAZ – Indicadores de dirección, luces de advertencia de peligro
155A ECU-B NO.3 – Dirección asistida eléctrica
167.5A AM2 NO.2 – Sistema de arranque
17 –
1850A ABS N°1 – ABS, VSC
19VENTILADOR CDS 30A – Ventilador del sistema de refrigeración
20VENTILADOR RDI 40A – Ventilador de refrigeración
2130A H-LP CLN – Limpiadores de faros
22120А A IP J/B – Ejemplos: “ECU-IG NO.2”, “HTR-IG”, “WIPER”, “RR WIPER”, “WASHER”, “ECU-IG NO.1”, “ECU-IG NO.3”, “SEAT HTR”, “AM1”, “PUERTA”, “STOP”, “FR PUERTA”, “POWER”, “RR PUERTA”, “RL PUERTA”, “OBD”, “ACC-B” , “RR NIEBLA”, “FR NIEBLA”, “DEF”, “TRASERO”, “TECHO SOLAR”, “DRL”
23 –
24 –
25 –
2650A P/I – Fusibles: “HORN”, “IG2”, “FUEL PMP”
27 –
2850A FUEL HTR – Calentamiento de combustible
2950A EFI MAIN – Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial
3080A EPS – Dirección asistida eléctrica
3180A GLOW – Sistema de precalentamiento, Bujías
32 –
3315A IG2 – Fusibles: “IGN”, “METER”
3415A BOCINA – Bocina, sistema antirrobo
35BOMBA DE COMBUSTIBLE 30A – Bomba de combustible
36 –
3730A H-LP PRINCIPAL – Fusibles: “H-LP LH LO”, “H-LP RH LO”, “H-LP LH HI”, “H-LP RH HI”
3840A BBC – Sistemas start-stop
3930A HTR SUB NO.3 – Calentador auxiliar
40 –
4130A HTR SUB NO.2 – Calentador auxiliar
4250A HTR – Aire acondicionado, calefacción
4350A HTR SUB NO.1 – Calentador auxiliar
4430A DEF – Ventana trasera con calefacción, espejos con calefacción
4525A STV HTR – Calentador auxiliar
4630А ABS NO.2 – АБС, VSC
47 –
48 –
4910A DRL – Luces de circulación diurna
50 –
5110A H-LP LH LO – Luz baja izquierda
5210A H-LP RH LO – Luz baja derecha
537.5A H-LP LH HI – Luz alta izquierda
5A RDI EFI – Ventilador de refrigeración
547.5A H-LP RH HI – Luz alta derecha
5A CDS EFI – Ventilador de refrigeración
557.5A EFI NO.1 – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema start-stop
5615A EFI NO.2 – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
5710A MIR HTR – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, espejos con calefacción
5820A EFI NO.4 – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
595A CDS EFI – Ventilador de refrigeración
605A RDI EFI – Ventilador de refrigeración
R1Ventilador de refrigeración (VENTILADOR NO.2)
R2Ventilador de refrigeración (VENTILADOR NO.3)
R3Dirección asistida eléctrica (EPS)
R4Luces de freno (STOP LP)
R5Motor de arranque (ST NO.1)
R6Ventana trasera con calefacción (DEF)
R7Unidad de control del motor (EFI PRINCIPAL)
R8Faros (H-LP)
R9Regulador de intensidad
R1Antes de noviembre de 2016: luces de circulación diurna (DRL)
Desde noviembre de 2016: ventilador de refrigeración (FAN NO.1)
R11Antes de noviembre de 2016: ventilador de refrigeración (FAN NO.1)
A partir de noviembre de 2016: calefacción de combustible (FUEL HTR)

Bloque de relevo

Esquema

Objetivo

  • R1 –
  • R2 – Calentador auxiliar (HTR SUB NO.1)
  • R3 – Calentador auxiliar (HTR SUB NO.2)
  • R4 – Calentador auxiliar (HTR SUB NO.3)

Si tienes algo que añadir o sabes cómo mejorar el material, escribe en los comentarios.

Rate article
Reading 15 min Views 366 Published by
Add a comment

© 2026 Fusiblescoche.es
Fusiblescoche.es
Powered by  GDPR Cookie Compliance
Resumen de privacidad

Esta web utiliza cookies para que podamos ofrecerte la mejor experiencia de usuario posible. La información de las cookies se almacena en tu navegador y realiza funciones tales como reconocerte cuando vuelves a nuestra web o ayudar a nuestro equipo a comprender qué secciones de la web encuentras más interesantes y útiles.
