El Toyota Avalon de segunda generación se fabricó en los años 2000, 2001, 2002, 2003 y 2004 con la denominación de carrocería x20. Durante este tiempo, el modelo fue actualizado. En nuestro artículo encontrará una descripción de los fusibles y relés del Toyota Avalon 2 con diagramas de bloques, su ubicación y ejemplos fotográficos de ejecución. Resaltemos el fusible responsable del encendedor.
La finalidad de los fusibles y relés puede diferir de los presentados y depende del año de fabricación y del nivel de equipamiento eléctrico de su vehículo.
Caja de fusibles interior Toyota Avalon

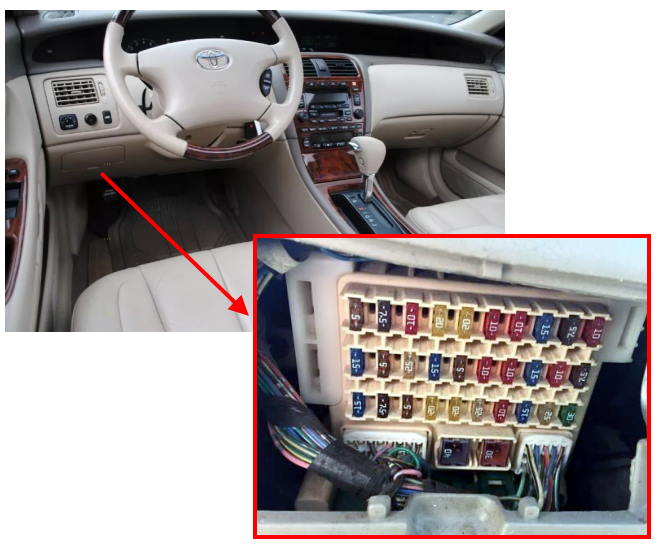

En el interior del vehículo, la caja de fusibles se encuentra en la parte inferior del panel de instrumentos, detrás de la cubierta protectora del lado del conductor.

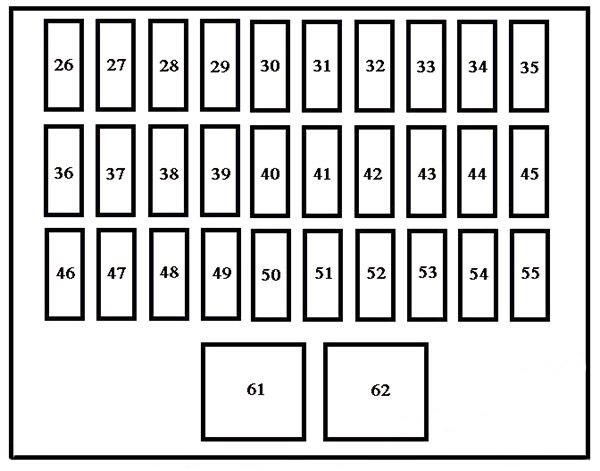

Esquema
Descripción
| 26 | Ventiladores eléctricos 5A |
| 27 | 7.5A Sistema de aire acondicionado, sistema antirrobo, asientos eléctricos, medidores, elevalunas eléctricos (para conductor y pasajero delantero), sistema de comunicación multiplex |
| 28 | 10A Luces de posición, luces de matrícula, luces traseras, luces de posición laterales traseras, luz de advertencia de luces traseras, sistema de gestión del motor |
| 29 | Asientos calefactables 20A |
| 30 | 20A Elevalunas (para el pasajero delantero) |
| 31 | Sistema antideslizante del vehículo 10A, desempañador de ventana trasera, sistema de control de crucero, sistema de bloqueo de cambios, sistema de frenos antibloqueo, espejo retrovisor interior antideslumbrante automático, sistema de control de luces automático, asientos eléctricos, luz de advertencia de mal funcionamiento de la luz trasera, indicadores de transmisión automática , toma de corriente, elevalunas eléctricos (conductor), luz de advertencia de freno, techo corredizo eléctrico |
| 32 | Aire acondicionado 10A |
| 33 | 15A Luces antiniebla delanteras |
| 34 | Luces intermitentes de 7,5 A. |
| 35 | Aire acondicionado 10A |
| 36 | Sistema de audio 15A, pantalla |
| 37 | 5A Instrumentos y medidores, sistema de audio, encendedor de cigarrillos, sistema de aire acondicionado, luces de advertencia de peligro, sistema de transmisión automática controlado electrónicamente, espejos retrovisores eléctricos, pantalla, luz de la guantera, luz del tablero de instrumentos, control de luces del tablero de instrumentos, enchufe |
| 38 | 25A Elevalunas (conductor) |
| 39 | Toma 15A (ACC) |
| 40 | Sistema de audio 5A, espejos retrovisores eléctricos, pantalla de información múltiple, sistema de bloqueo de cambio de marchas, sistema de comunicación multiplex |
| 41 | Sistema de airbag SRS 10A |
| 42 | 10A Retrovisores exteriores calefactables, sistema de gestión del motor |
| 43 | Toma 15A (IG) |
| 44 | Luces de marcha atrás 10A |
| 45 | Sistema de diagnóstico a bordo 7.5A |
| 46 | Luces de freno de 15 A, luz de freno alta, frenos antibloqueo, sistema de bloqueo de cambios, sistema de control de crucero, sistema de control de patinaje del vehículo, sistema de gestión del motor |
| 47 | Iluminación interior de 7,5 A, luces personales delanteras, luces de cortesía de puertas, iluminación del interruptor de encendido, luces de tocador, abridor de puerta de garaje, luz de advertencia de puerta, sistema de entrada iluminado, luces personales traseras, sistema de control automático de luces, luz del maletero, control remoto inalámbrico del sistema, múltiplex sistema de comunicación |
| 48 | Reserva 5A |
| 49 | Elevalunas eléctrico 20A (para pasajero trasero izquierdo) |
| 50 | Elevalunas eléctrico 20A (para pasajero trasero derecho) |
| 51 | 25A Limpiaparabrisas y lavaparabrisas |
| 52 | Sistema de frenos antibloqueo de 10 A, Sistema de control de crucero, Pantalla de información múltiple, Sistema antirrobo, Sistema de control de patinaje del vehículo, Medidores, Sistema de comunicación múltiple |
| 53 | Encendedor de cigarrillos 15A |
| 54 | Sistema antirrobo 25A, sistema de liberación del maletero, sistema de comunicación multiplex |
| 55 | Techo corredizo eléctrico 30A |
| 61 | 40A Luneta trasera calefactable, filtro de ruido |
| 62 | Asientos eléctricos 30A |
El fusible número 53 es responsable del funcionamiento del encendedor.

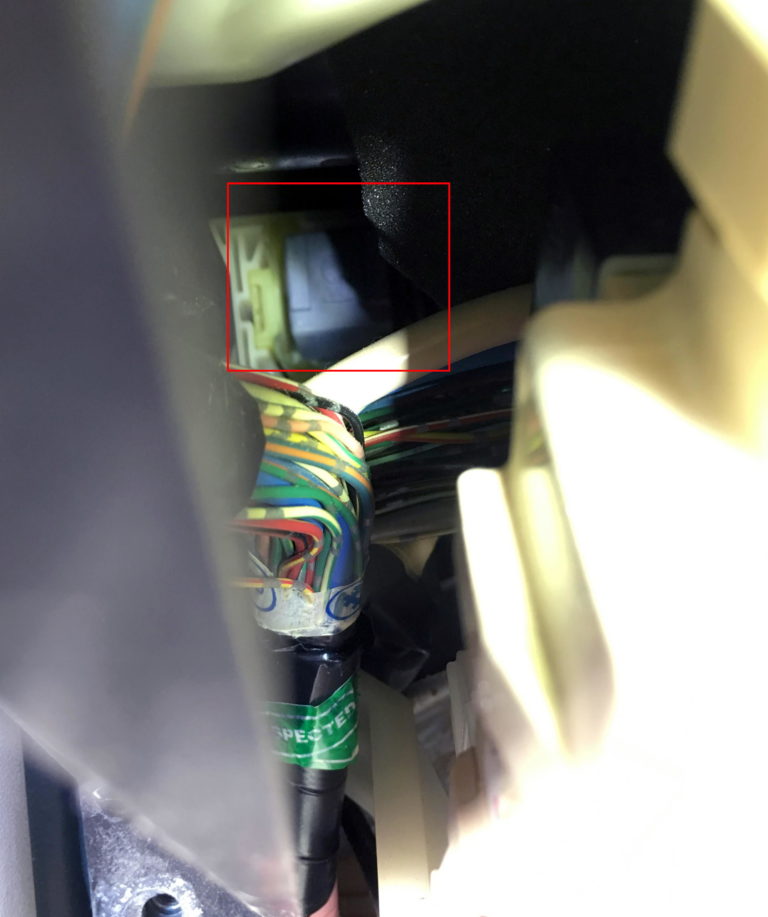

Es posible que haya algunos relés instalados detrás de la caja de fusibles. Por ejemplo, un relé de alarma.
Caja de fusibles del capó Toyota Avalon

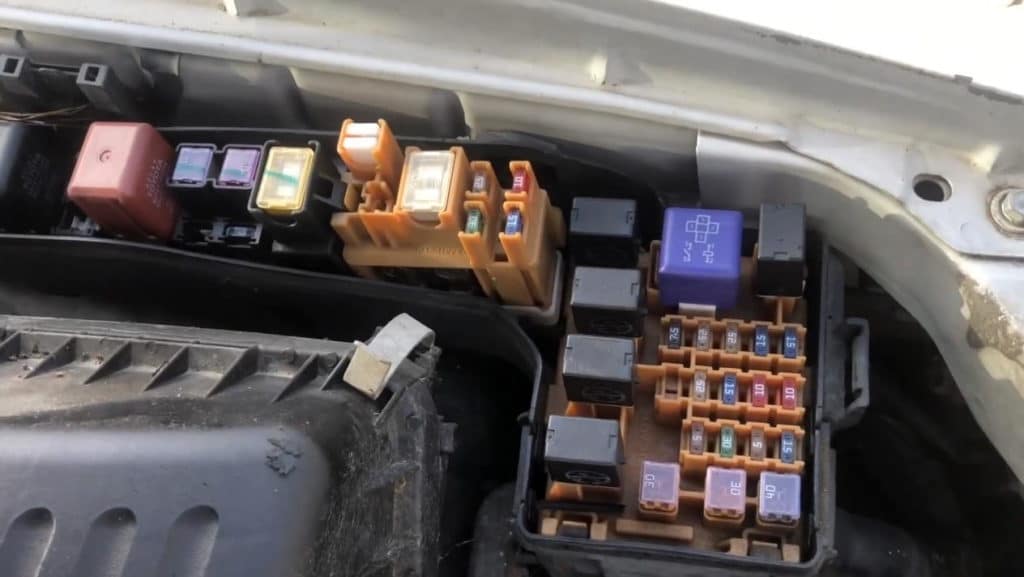

En el compartimento del motor, debajo del capó, a la izquierda, hay un bloque principal con fusibles y relés, cerrado con una tapa protectora.

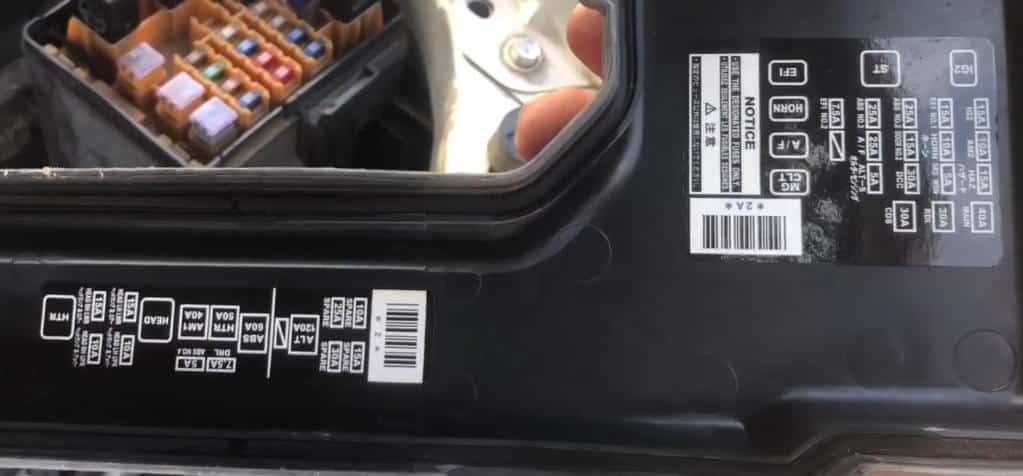

Verifique la designación de los elementos con su diagrama en la parte posterior de la cubierta protectora.

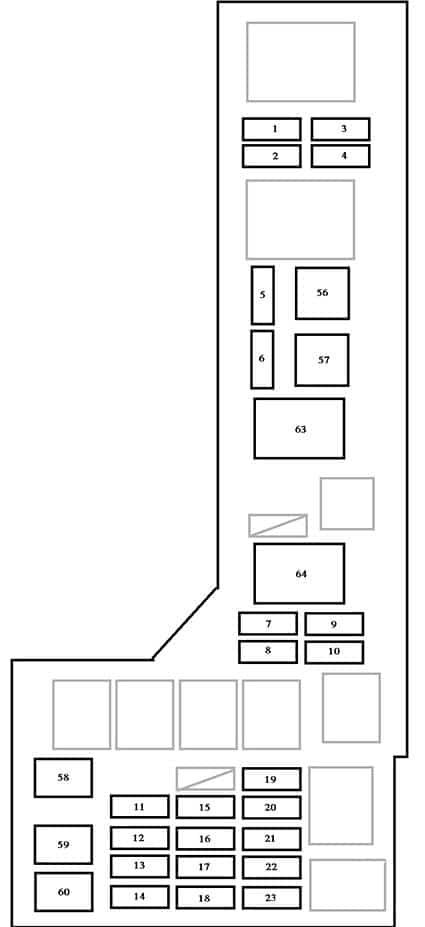

Esquema
Objetivo
| 1 | 10A Sin circuito (con DRL) |
| 15A Faro derecho, indicador de luz de carretera (sin DRL) | |
| 2 | 10A Sin circuito (con DRL) |
| 15A Faro izquierdo, luces antiniebla delanteras (sin DRL) | |
| 3 | 15A Faro derecho (luz de cruce) (con DRL) |
| 4 | 15A Faro izquierdo (luz de cruce) (con DRL) |
| 5 | 5A Sistema de control de patinaje del vehículo ABS |
| 6 | Sistema de luces de circulación diurna de 7,5 A. |
| 7 | Fusible de repuesto 30A |
| 8 | Fusible de repuesto 15A |
| 9 | Fusible de repuesto de 25 A. |
| 10 | Fusible de repuesto 10A |
| 11 | Sistema de carga 5A |
| 12 | Fusibles 30A “Iluminación”, “ECU-B” y “RADIO” |
| 13 | Sistema antirrobo 10A |
| 14 | Luces de señal de giro 15A |
| 15 | 25A Sensor de aire/combustible |
| 16 | Sistema de cerradura de puerta eléctrica 15A |
| 17 | 10A Bocina, sistema antirrobo |
| 18 | Sistema de airbag SRS 10A, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de arranque, sistema de carga, sensor de aire/combustible, bomba de combustible |
| 19 | Sistema de inyección de combustible multipuerto de 7,5 A/sistema de inyección de combustible multipuerto secuencial, medidor de masa de aire, sensor de oxígeno, sistema de control de emisiones evaporativas, sistema de control del posicionador del acelerador, sistema de gestión del motor |
| 20 | Sistema de frenos antibloqueo 25A |
| 21 | 25A Sistema de control de patinaje del vehículo |
| 22 | Sistema de inyección de combustible multipuerto 15A/sistema de inyección de combustible multipuerto secuencial, bomba de combustible |
| 23 | Sistema de inyección de combustible multipuerto 15A/sistema de inyección de combustible multipuerto secuencial |
| 56 | Sistema de inyección de combustible multipuerto 40A/sistema de inyección de combustible multipuerto secuencial |
| 57 | Aire acondicionado 50A |
| 58 | Ventiladores eléctricos 30A |
| 59 | Ventiladores eléctricos 30A |
| 60 | Sistema de arranque 40A |
| 63 | 60A Sistema de frenos antibloqueo, fusible ABS nº 4 |
| 64 | Fusibles 120A «HTR», «A/C», «ABS nº2», «ABS nº3», «RDI», «CDS», «AM1», «ABS» y «ABS nº4». |
En algunos modelos, se puede instalar por separado otro bloque adicional con fusibles y relés responsables de las luces altas y más.
Si tienes algo que añadir, escribe en los comentarios.
