La carrocería del Toyota Corolla EA 100 representa la séptima generación de la gama Corolla, producida en los años 1991, 1992, 1993, 1994, 1995, 1996, 1997, 1998, 1999, 2000 con diferentes estilos de carrocería: sedán, hatchback y familiar.
Durante este tiempo, el coche fue rediseñado. Entregado en todo el mundo. En algunos países también se le conoce como Corolla Levin (Ceres). En esta publicación encontrarás una descripción de los fusibles y relés del Toyota Corolla 100 con diagramas de bloques, su ubicación y ejemplos fotográficos de ejecución. Tenga en cuenta el fusible del encendedor de cigarrillos.
El propósito de los elementos en bloques puede diferir de los presentados. Verifique la designación con sus diagramas en la cubierta protectora de la unidad.

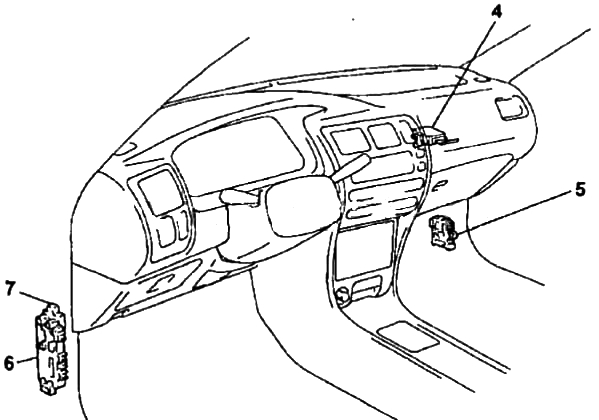

Caja de fusibles interior Toyota Corolla 100
Esquema
Descripción
- 4 – relé de control de cerradura de puerta
- 5 – bloque de relés y fusibles No. 4
- 6 – bloque de fusibles No. 1
- 7 – bloque de relés

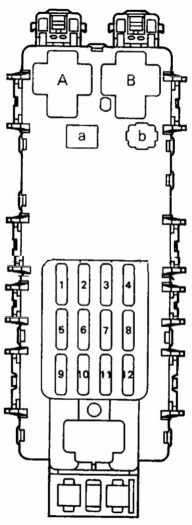

Bloque de fusibles y relés nº 1

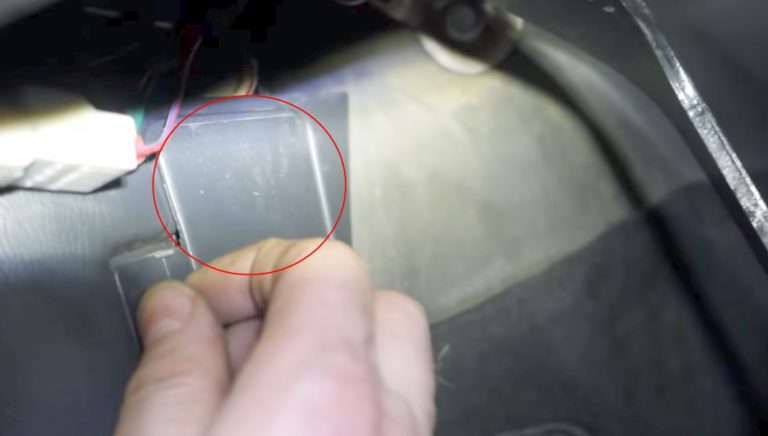

En el diagrama están designados como 6 y 7 y están ubicados debajo del panel de instrumentos en el pilar izquierdo en su parte más baja.

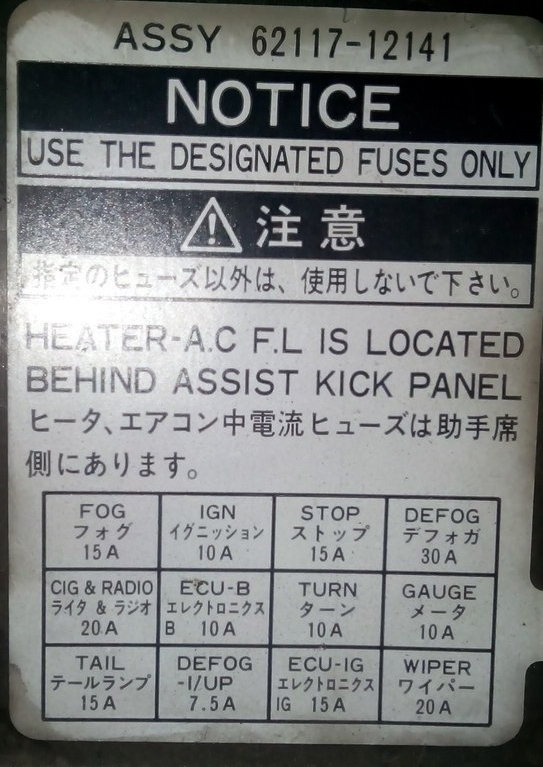

Está cerrado con una cubierta protectora, en el reverso de la cual estará su diagrama actual.

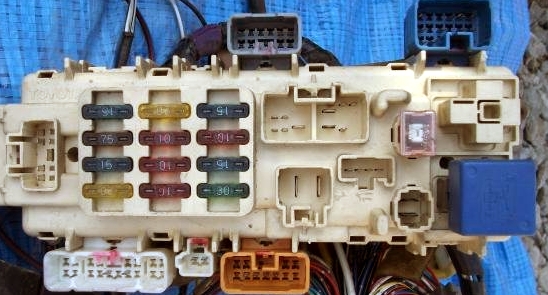

Bloque de ejemplo
Propósito de los fusibles
| 1 | 15A FOG – luces antiniebla |
| 2 | 10A IGN – encendido |
| 3 | 15A STOP – luces de freno |
| 4 | 20A SEAT HTR – calentador de asiento |
| 5 | 20A CIG & RADIO – encendedor de cigarrillos, radio, espejos |
| 6 | 10A ECU-B – ABS, fuente de alimentación para cierre centralizado |
| 7 | GIRO 10A – indicadores de dirección |
| 8 | MEDIDOR 10A – dispositivos |
| 9 | COLA 10/15A – dimensiones |
| 10 | 7.5A DEF-I/UP – aumento de la velocidad de ralentí cuando se enciende el calentador de vidrio |
| 11 | 15A ECU-IG – electrónica de transmisión, ABS, bloqueo del sistema de control (transmisión automática) |
| 12 | LIMPIADOR 20A – limpiaparabrisas |
El fusible número 5 a 20 A es el responsable del encendedor.
- a – ENERGÍA – elevalunas, techo corredizo y cierre centralizado
- b – FOG – luces antiniebla
- c – INTERMITENTE – relé – disyuntor
- A – DEFOG – desempañador de vidrio
- B – COLA – dimensiones
Bloque de relés y fusibles nº 4
Esquema
Descripción
- CALENTADOR 40A – Calentador
- 15A A/C – Aire acondicionado
- A – Relé del calentador

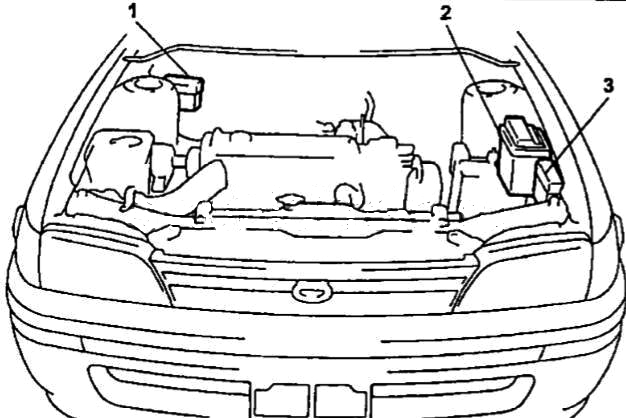

Caja de fusibles del capó Toyota Corolla 100
Esquema
Descodificación
- Bloque de relés y fusibles No. 5-1 (Europa)
- caja de relés y fusibles nº 2
- bloque de relés y fusibles No. 5-1, bloque de relés y fusibles No. 5-2 (Europa)

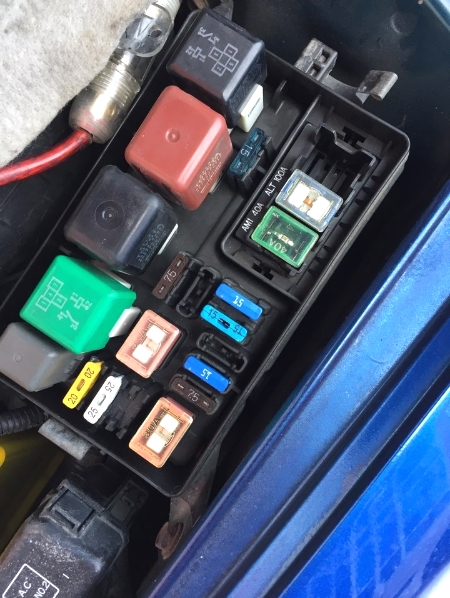

Caja de relés y fusibles nº 2
Está ubicado en el lado izquierdo al lado de la batería.

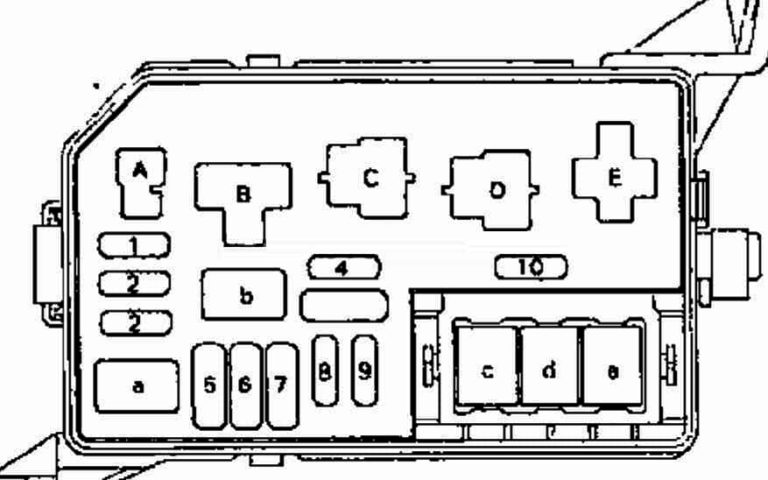

Diagrama de portada
Esquema
Designación
| a | 30A AM2 – circuito AM2 del interruptor de encendido (terminales IG2, ST2) |
| b | VENTILADOR 30A – ventilador del radiador |
| c | 40A AM1 – circuito de salida AM1 del interruptor de encendido (terminales ACC, IG1, ST1), 80A GLOW (diesel) – bujías |
| d | 80/100A ALT (gasolina) – carga de batería, AM1 (diésel), AM1 (2E) |
| e | 50A ABS-ABS |
| 1 | 20A DOME – accionamiento eléctrico e iluminación interior |
| 2 | 20A HA7-HORN – alarma, señal sonora |
| 3 | 7.5A FAN-I/UP – aumenta la velocidad de ralentí |
| 4 | 7.5A ALT-S – cargando |
| 5 | 7.5A Repuesto |
| 6 | 15A Repuesto – repuesto |
| 7 | 20A Repuesto – repuesto |
| 8 | CABEZA 15A (RH) – faros derechos |
| 9 | CABEZA 15A (LH) – faros izquierdos |
| 10 | 15A EFI F-HTR – suministro de combustible |
| A | BOCINA – Relé de señal |
| B | VENTILADOR – Relé del ventilador de refrigeración |
| S | E/G-MAIN – Relé principal |
| D | CABEZA – Relé de faros |
| Y | EFI – Relé del motor |
Bloque de relés y fusibles nº 5
Esquema de la portada del bloque.
Objetivo
- 30A CDS – Ventilador del condensador
- AC MG – Relé de embrague del A/C
- AC FUN #3 – Relé del ventilador de refrigeración 3
- AC FUN #2 – Relé del ventilador de refrigeración 2

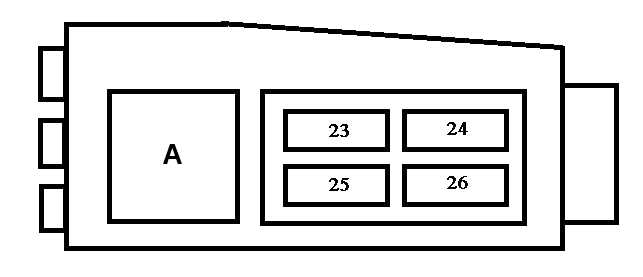

Esquema
Descripción
| 23 | CABEZAL 10A (LH-UPR) – Faro izquierdo (luz alta) |
| 24 | 10A HEAD (LH-LWR) – Faro izquierdo (luz baja) |
| 25 | 10A HEAD (RH-UPR) – Faro derecho (luz alta) |
| 26 | 10A HEAD (RH-LWR) – Faro derecho (luz baja) |
| A | DIMMER – Relé del interruptor de luz |
Eso es todo. Si tienes algo que añadir, escribe en los comentarios.
