El Toyota FJ Cruiser se produjo en 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014 y 2015. En esta publicación mostraremos una descripción de los fusibles y relés del Toyota FJ Cruiser con diagramas de bloques y su ubicación. Destacamos el fusible del encendedor.
Consulta la información con tus diagramas en la cubierta protectora de los bloques.
Contents
Caja de fusibles interior Toyota FJ Cruiser

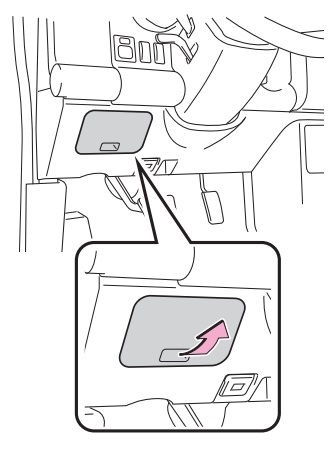

En la cabina, la caja de fusibles principal se encuentra en la parte inferior del panel de instrumentos, detrás de la cubierta protectora del lado del conductor.

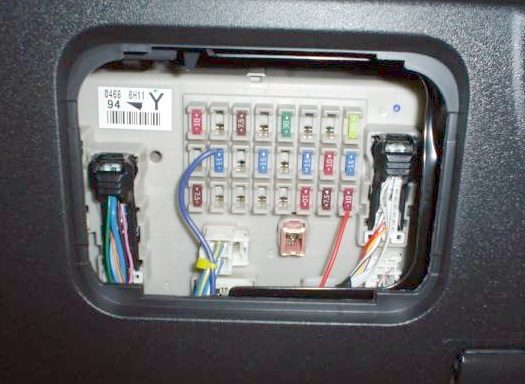

Foto

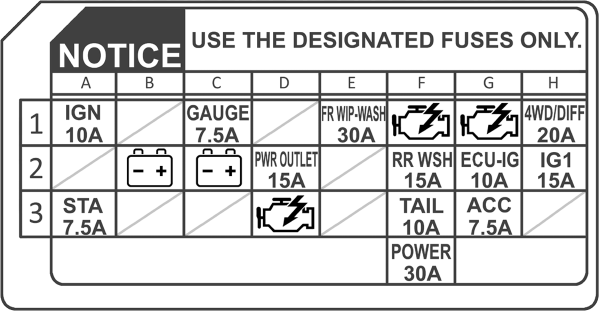

Ejemplo de circuito

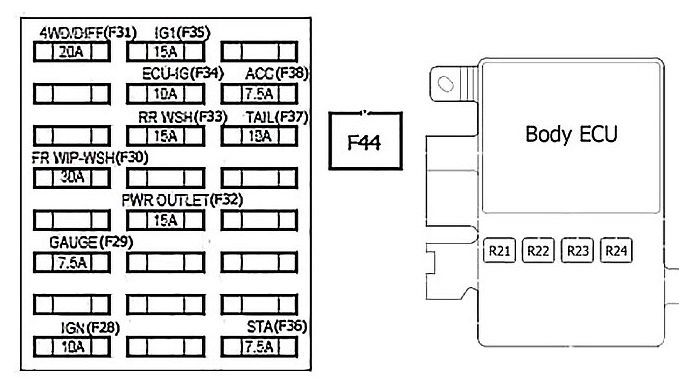

Esquema
Los elementos del relé están ubicados en la parte posterior del bloque.
Descripción
| 28 | 10A IGN: sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de control de tracción activo, sistema «AUTO LSD», sistema de bolsa de aire SRS, sistema de clasificación de ocupantes del pasajero delantero. |
| 29 | MEDIDOR 7.5A – Medidor y sensor (instrumentos) |
| 30 | 30A FR WIP − WSH – Limpiaparabrisas y lavaparabrisas |
| 31 | 20A 4WD / DIFF – Sistema de tracción total, sistema de bloqueo del diferencial trasero |
| 32 | TOMA DE POTENCIA 15A |
| 33 | 15A RR WSH – Sistema de limpiaparabrisas y lavaparabrisas trasero, sistema de comunicación multiplex |
| 34 | ECU de 10 A – IG – Sistema de frenos antibloqueo, Sistema de control de estabilidad del vehículo, Sistema de control de tracción, Sistema de control de tracción activo, Sistema AUTO LSD, Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial, Sistema de control de crucero, Sistema de bloqueo de puerta trasera, engranaje sistema de bloqueo de cambios, sistema de comunicación multiplex |
| 35 | 15A IG1: señales de giro, sistema de aire acondicionado, sistema de carga, interruptor de anulación del embrague, sistema de frenos antibloqueo, sistema de control de tracción, sistema de control de tracción activo, sistema de control de estabilidad del vehículo, sistema AUTO LSD, luces de marcha atrás, asistente de estacionamiento intuitivo, diferencial trasero sistema de bloqueo, enchufe, medidor accesorio, medidor y sensor |
| 36 | 7.5A STA – Sistema de arranque, interruptor de anulación del embrague, enchufe |
| 37 | 10A TAIL: luces traseras, luces de matrícula, luces de posición, control de luces del panel de instrumentos, iluminación de fondo |
| 38 | ACC 7.5A: sistema de bloqueo de cambios, espejos retrovisores exteriores, sistema de audio, tomacorriente, reloj, submedidor, sistema de comunicación múltiplex |
| 44 | POTENCIA 30A – Elevacristales eléctricos |
| Relé | |
| R21 | Relé de bocina |
| R22 | Dimensiones del relé |
| R23 | Relé de potencia |
| R24 | Relé CC SKT |
El fusible número 32, denominado PWR OUTLET, es responsable del funcionamiento del encendedor.
Caja de fusibles del capó Toyota FJ Cruiser

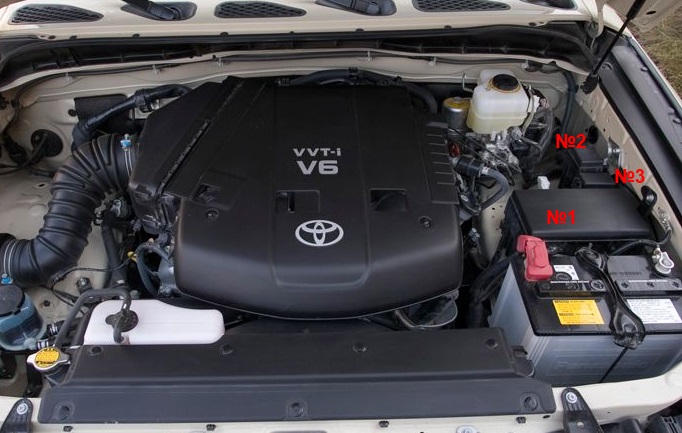

Debajo del capó, al lado de la batería, hay 3 bloques con fusibles y relés.
Bloque de fusibles y relés nº 1

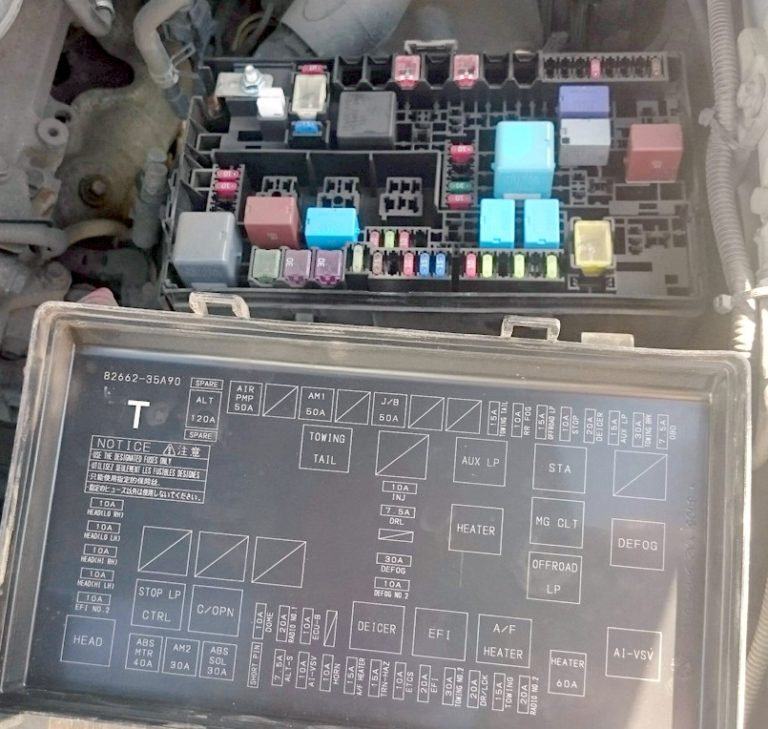

Ejemplo de foto

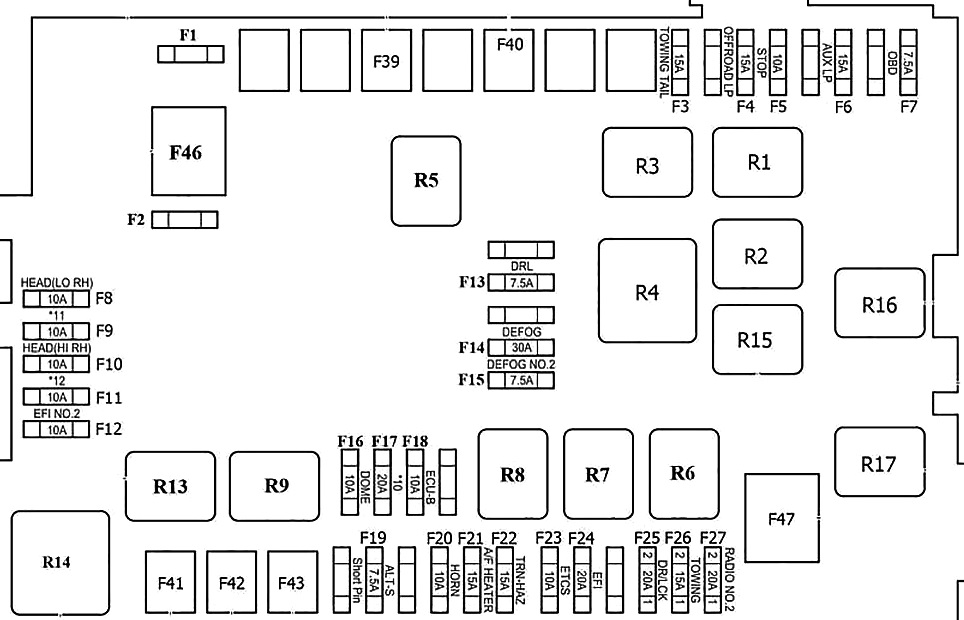

Esquema
Designación
| 1 | Fusible de repuesto 10A |
| 2 | Fusible de repuesto 15A |
| 3 | 15A COLA DE REMOLQUE – Luces del remolque |
| 4 | 15A OFFROAD – Luz todoterreno |
| 5 | 10A STOP: luces de freno, luz de freno montada en el techo, sistema de frenos antibloqueo, sistema de control de tracción, sistema de control de tracción activo, sistema de control de estabilidad del vehículo, sistema AUTO LSD, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de bloqueo de cambios de marcha |
| 6 | 15A AUX LP – Faro de luz alta |
| 7 | 7.5A OBD – Sistema de diagnóstico a bordo |
| 8 | 10A HEAD (LO RH) – Faro derecho (luz baja) (vehículos con luces de circulación diurna), faro derecho (vehículos sin luces de circulación diurna) |
| 9 | 10A HEAD (LO LH): faro izquierdo (luz baja) (vehículos con luces de circulación diurna), faro izquierdo (vehículos sin luces de circulación diurna) |
| 10 | 10A HEAD (HI RH) – Faro derecho (luz alta) |
| 11 | 10A HEAD (HI LH) – Faro izquierdo (luz alta) |
| 12 | 10A EFI NO.2 – Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial |
| 13 | 7.5A DRL – Sistema de luces de circulación diurna |
| 14 | 30A DEFOG – Ventana trasera con calefacción |
| 15 | 7.5A DEFOG NO.2 – Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial |
| 16 | 10A DOME – Iluminación interior, iluminación del maletero, reloj, contador auxiliar, contador e indicador |
| 17 | 20A RADIO NO.1 – Sistema de audio |
| 18 | 10A ECU−B – Sistema de aire acondicionado, sistema de comunicación múltiplex, sistema de bolsa de aire SRS, sistema de clasificación de ocupantes del asiento delantero |
| 19 | 7.5A ALT−S – Sistema de carga |
| 20 | BOCINA 10A – Señal |
| 21 | CALENTADOR A/F 15A – Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial |
| 22 | 15A TRN−HAZ – Indicadores de dirección, luces de advertencia de peligro |
| 23 | 10A ETCS: sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control electrónico del acelerador |
| 24 | 20A EFI – Fusible «EFI NO.2», Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial |
| 25 | 20A DR/LCK – Sistema de cerradura de puerta, sistema de comunicación multiplex |
| 26 | 15A REMOLQUE – Convertidor de remolque |
| 27 | 20A RADIO NO.2 – Sistema de audio |
| 39 | 50A AM1 – Fusibles “ACC”, “ECU-IG”, “IG1”, “PR WSH”, “FR WIP-WSH”, “4WD/DIFF” y “STA” |
| 40 | 50A J/B – “Dimensiones”, “SALIDA PWR”, “POTENCIA” |
| 41 | 40A ABS MTR – Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de control activo de tracción, sistema “AUTO LSD”. |
| 42 | 30A AM2 – Fusibles IGN y GAUGE, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de arranque |
| 43 | 30A ABS SOL – Sistema de frenos antibloqueo, sistema de control de estabilidad del vehículo, sistema de control de tracción, sistema de control activo de tracción, sistema “AUTO LSD”. |
| 46 | 120A ALT 120 – Fusibles “AM1”, “AC 115V”, “DEFOG”, “DEFOG NO.2”, “STOP”, “OBD”, “J/B”, “TOWING TAIL”, “AUX LP” y “ LP TODOTERRENO» |
| 47 | CALENTADOR 60A – Aire acondicionado |
| Relé | |
| R1 | Relé STA – Arrancador |
| R2 | Relé MG CLT |
| R3 | Relé auxiliar LP |
| R4 | Relé del calentador |
| R5 | Relé de COLA DE REMOLQUE – Relé de espacio libre del remolque |
| R6 | Relé del CALENTADOR A/F |
| R7 | Relé EFI – Control del motor |
| R8 | Relé DOME – Relé de iluminación interior |
| R9 | Relé C/OPN |
| R1 | RADIO NO.1 |
| R11 | CABEZA (BAJO IZQUIERDO) Faros |
| R12 | CABEZA(HI LH)Faros |
| R13 | PARAR LP CTRL Relé |
| R14 | Faros delanteros de relé HEAD |
| R15 | Relé LP TODOTERRENO |
| R16 | Calentador de vidrio con relé DEFOG |
| R17 | BOMBA DE COMBUSTIBLE Relé Bomba de combustible |
Bloque de relés nº 2
Esquema
Objetivo
- Tomacorriente de CA de 45 – 80 A y 115 V
- R18 – Relé ACC 115 V
Bloque de relés nº 3
Esquema
- F19 – Relé DRL
- F20 – Relé de atenuación
