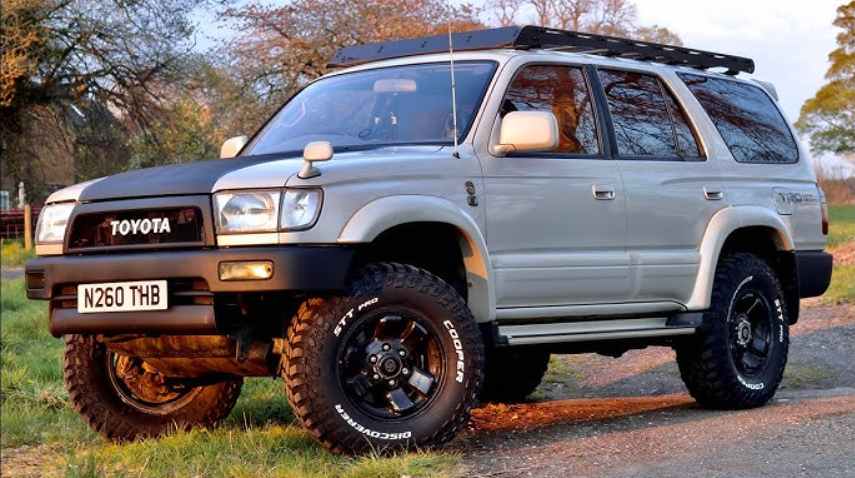

El Toyota Hilux Surf de tercera generación se fabricó en los años 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 con la denominación de carrocería 180/185, durante este tiempo el modelo se actualizó 2 veces. También conocido como Toyota 4Runner. En esta publicación mostraremos la ubicación de las unidades de control electrónico, una descripción de los fusibles y relés del Toyota Surf con diagramas de bloques y ejemplos fotográficos de su implementación. Destacamos el fusible del encendedor.
La ubicación de los bloques y la finalidad de los elementos que contienen pueden diferir de la que se muestra y dependen del año de fabricación y del nivel de equipamiento.
Contents
Caja de fusibles interior Toyota Hilux Surf

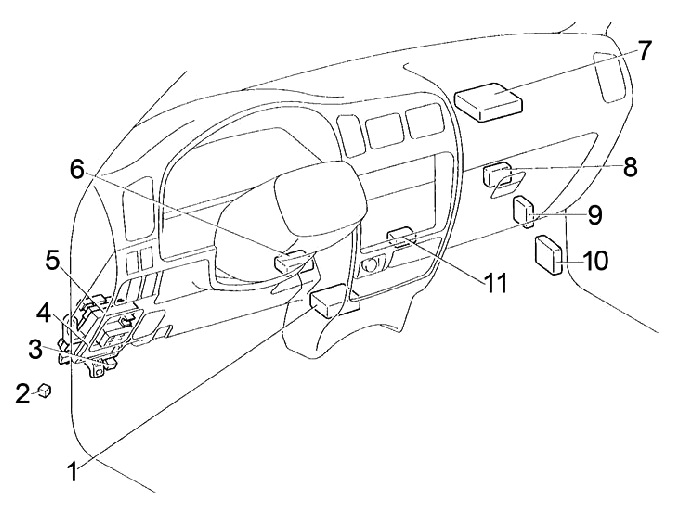

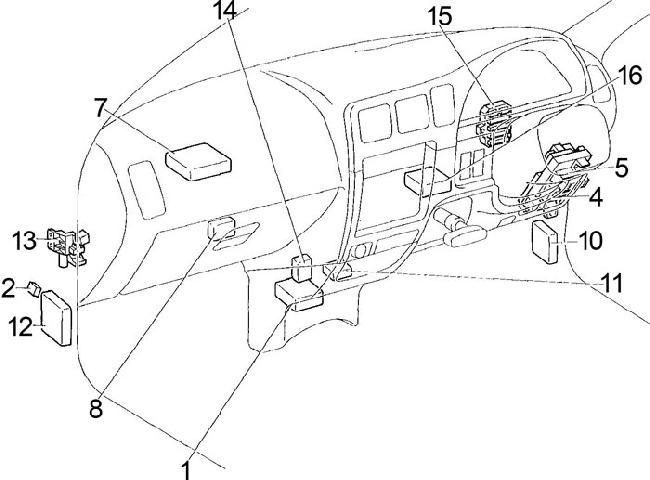

Disposición general de bloques en la cabina.
Volante a la izquierda
Manejo del lado derecho
Descripción
- Unidad de control de airbag
- Relé de tracción total (ADD)
- LHD: Relé de la bomba de combustible
- Relé integrado
- Caja de fusibles
- LHD: Relé de luces de circulación diurna
- Módulo de control de emisiones (3RZ-F, 1RZ)
Temporizador del precalentador (diésel)
LHD: Módulo de control del motor (2RZ-FE)
RHD: Módulo de control del motor (M/T) (3RZ-FE, 1RZ-E)
RHD: Control del motor Módulo y caja de cambios (A/T) (3RZ-FE, 1RZ-E) - amplificador de aire acondicionado
- LHD: Unidad de control de bloqueo del diferencial
- Unidad de control ABS
- Sensor de desaceleración
- RHD: unidad de control de tracción en las cuatro ruedas
- RHD: Bloque de relés ( relé de bomba de combustible (apertura de circuito))
- RHD: Relé de antena
- RHD:
Australia: Bloque de distribución
Excepto Australia: Conector de distribución - RHD: Relé de luz (tenue-dip)
Caja de fusibles
Ubicado en la parte inferior del panel detrás de la cubierta protectora.

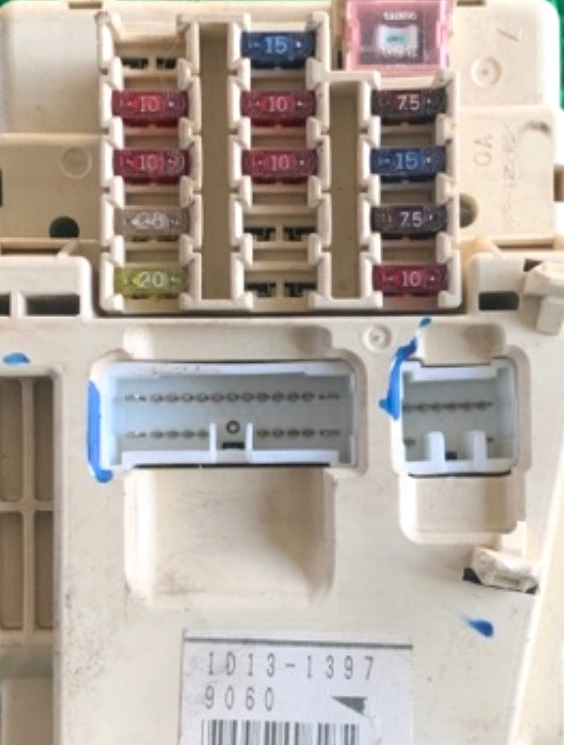

Foto de ejemplo de ejecución.

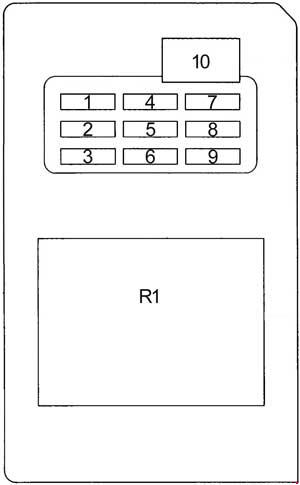

Esquema
Designación
R1 – relé integrado
| 1 | 20A SEAT-HTR – Asientos calefactables |
| 2 | 15A ACC: encendedor de cigarrillos, reloj, espejos eléctricos, luces de marcha atrás, bloqueo del selector de marchas |
| 3 | 7.5A ECU-B: luz antiniebla trasera, indicador de airbag, luces de circulación diurna, control de crucero, ABS |
| 4 | 20A 4WD: bloqueo del diferencial delantero, tracción en las cuatro ruedas, bloqueo del diferencial trasero |
| 5 | 10A TURN – Señales de giro, luces de advertencia de peligro |
| 6 | MEDIDOR 10A: grupo de instrumentos, luces de marcha atrás, control de crucero, antena, cierre centralizado, unidad de control de la transmisión, sistema de arranque, sistema de carga, unidad de control del calentador |
| 7 | 15A ECU-IG – ABS, bloqueo del selector de caja de cambios |
| 8 | LIMPIAPARABRISAS 20A – Limpiaparabrisas y lavaparabrisas |
| 9 | 10A IGN – Indicador de carga, bolsas de aire, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial |
| 10 | ENERGÍA 30A – Ventanas eléctricas, cierre centralizado |
El fusible número 2 de 15 A es el responsable del encendedor.

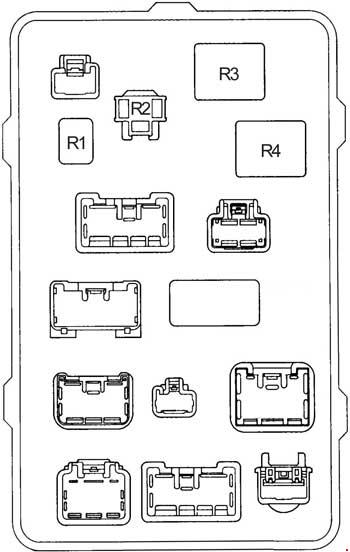

Algunos relés están conectados a la parte posterior del bloque.
| R1 | señal de sonido |
| R2 | Indicadores de dirección (luces de advertencia de peligro) |
| R3 | Relé de potencia (elevalunas, cierre centralizado) |
| R4 | Ventana trasera con calefacción |
Por separado, el bloque de relés contiene: un relé de la bomba de combustible (gasolina), una válvula de derivación electromagnética (diésel) (hasta el 08.1998) y un relé de prohibición de arranque (hasta el 08.1998)
Caja de fusibles del capó Toyota Hilux Surf
Ánimo

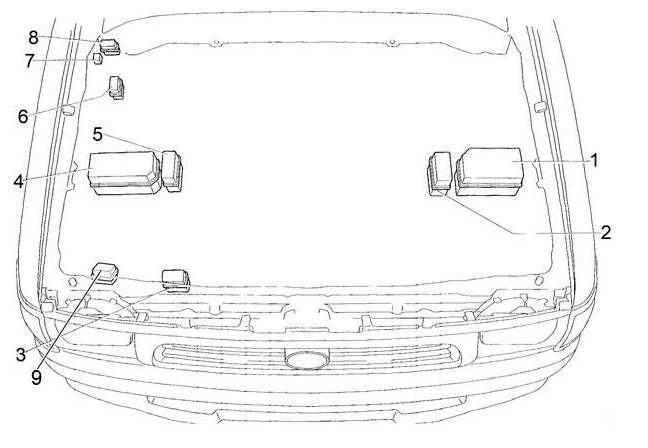

Disposición de bloques debajo del capó.
Objetivo
- Caja de fusibles y relés (Gasolina, LHD Diésel)
- Bloque de relés N° 1 (LHD Diésel)
- Bloque de relés nº 2
- Caja de fusibles y relés (diésel RHD)
- Bloque de relés n.º 1 (RHD)
- Bloque de relés n.º 3 (LHD)
- Relé del limpiaparabrisas (LHD)
- Bloque de relés n.º 3 (RHD)
- Bloque de retransmisiones nº 4 (Israel)
Caja de fusibles y relés
Opción 1

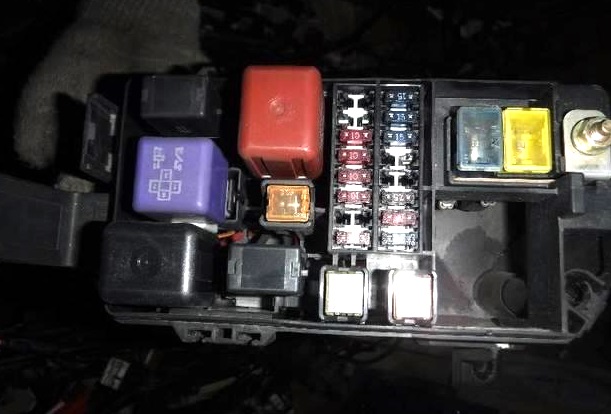

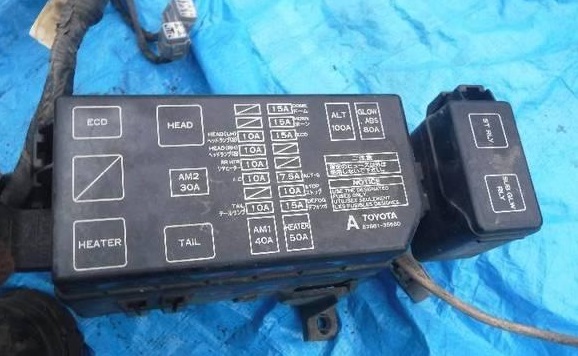

Ejemplo de foto

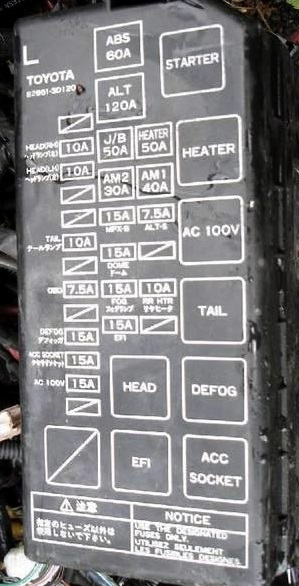

Esquema de la portada del bloque.

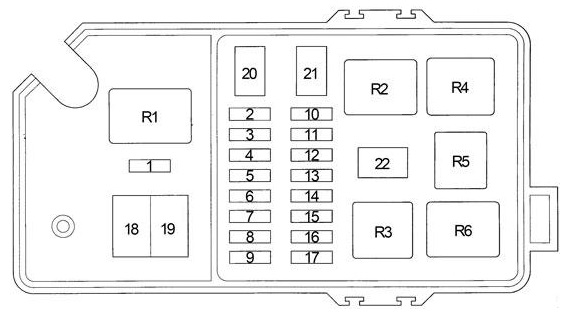

Esquema
Descodificación
| 1 | – |
| 2 | 15A DEFOG – Ventana trasera con calefacción |
| 3 | 10A STOP – Luces de freno |
| 4 | 7.5A ALT-S – Sistema de carga |
| 5 | – |
| 6 | 7.5A OBD – Gasolina: Conector de diagnóstico |
| 20A AM2 – Diésel: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 7 | 15A EFI – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial |
| 8 | 15A BOCINA – Bocina, luz de advertencia de peligro |
| 9 | DOMO 15A: sistema de audio, antena, iluminación interior, reloj, iluminación del interruptor de encendido, iluminación personal, iluminación de puertas |
| 20A AM2 – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 10 | 10A TAIL – Luces de posición, luces de matrícula, luces de freno, aire acondicionado, sistema de audio, reloj, encendedor de cigarrillos, luces del panel de instrumentos |
| 11 | – |
| 12 | 10A CA – Aire acondicionado |
| 13 | 7.5A STA – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de arranque, grupo de instrumentos |
| 14 | CABEZAL 10A (RH) – Faro derecho |
| 15 | CABEZA 10A (LH) – Faro izquierdo |
| 16 | CABEZAL 10A (LO RH) – Luz baja derecha |
| 17 | CABEZAL 10A (LO LH) – Luz baja izquierda |
| 18 | 60A ABS – Gasolina: ABS |
| 80A GLOW, ABS – Diésel: Precalentador, ABS | |
| 19 | 80A ALT – 45A, 55A: Fusibles: “ABS”, “AM1”, “STA”, “ECU-B”, “POWER”, “RADIO”, “ACC”, “GAUGE”, “TURN”, “ECUI G ” ”, “LIMPIAPARABRISAS”, “4WD”, “CALENTADOR”, “AC”, “TRASERO”, “PANEL”, “PARADA”, “ALT-S” |
| 100A ALT – 70A: Fusibles: “ABS”, “AM1”, “STA”, “ECU-B”, “POWER”, “RADIO”, “ACC”, “GAUGE”, “TURN”, “ECUI G”, “LIMPIAPARABRISAS”, “4WD”, “CALEFACTOR”, “AC”, “TRASERO”, “PANEL”, “PARADA”, “ALT-S” | |
| 20 | CALENTADOR 50A – Aire Acondicionado |
| 21 | 40A AM1 – Llave de encendido, sistema de arranque, relé de limpiafaros, calefacción de combustible, fusibles: “ECU-B”, “GAUGE” “POWER” |
| 22 | 30A AM2 – Interruptor de encendido |
| Relé | |
| R1 | Regulador de intensidad |
| R2 | Luz de posición (TRASERA) |
| R3 | Faros (CABEZA) |
| R4 | Calentador |
| R5 | Inicio |
| R6 | Unidad de control del motor (EFI) |
Opcion 2

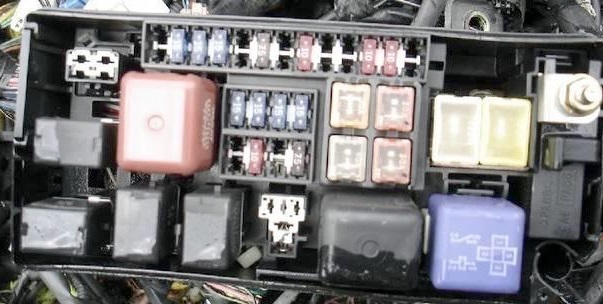

Ejemplo de foto
Esquema de la portada del bloque.

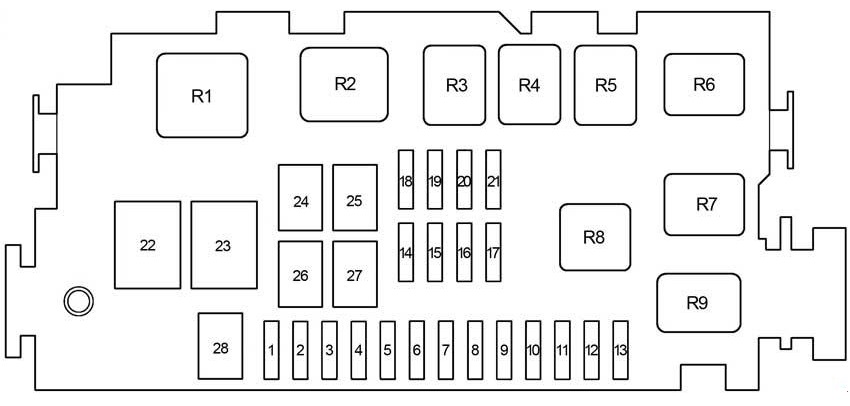

Esquema
Descripción
| 1 | – |
| 2 | CABEZAL 10A (RH) – Faro derecho |
| 3 | CABEZA 10A (LH) – Faro izquierdo |
| 4 | CABEZAL 10A (RL) – Luz baja derecha |
| 5 | CABEZA 10A (LL) – Luz baja izquierda |
| 6 | 10A TAIL – Luz de posición, luz de matrícula |
| 7 | 7.5A STA – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de arranque, grupo de instrumentos |
| 8 | 10A A/C – Aire acondicionado |
| 9 | No utilizado |
| 10 | No utilizado |
| 11 | No utilizado |
| 12 | No utilizado |
| 13 | No utilizado |
| 14 | BOCINA 15A – Bocina |
| 15 | 15A DOME: sistema de audio, iluminación interior, reloj, iluminación personal, iluminación de puertas, luces de circulación diurna, grupo de instrumentos |
| 16 | 7.5A OBD – Conector de diagnóstico |
| 17 | 15A EFI – 2RZ-FE, 3RZ-FE: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial |
| 15A ECD – 1KZ-TE, 5L-E: Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 20A AM2 – Diésel: Interruptor de encendido, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial | |
| 18 | 7.5A ALT−S – Sistema de carga |
| 19 | 15A DEFOG – Ventana trasera con calefacción |
| 20 | 10A STOP – Luces de freno |
| 21 | No utilizado |
| 22 | 60A ABS – Gasolina: ABS |
| 80A GLOW, ABS – Diésel: Precalentador, ABS | |
| 23 | 80A ALT – 45A, 55A: Fusibles: “ABS”, “AM1”, “STA”, “ECU-B”, “POWER”, “RADIO”, “ACC”, “GAUGE”, “TURN”, “ECUI G ” ”, “LIMPIAPARABRISAS”, “4WD”, “CALENTADOR”, “AC”, “TRASERO”, “PANEL”, “PARADA”, “ALT-S” |
| 100A ALT – 70A: Fusibles: “ABS”, “AM1”, “STA”, “ECU-B”, “POWER”, “RADIO”, “ACC”, “GAUGE”, “TURN”, “ECUI G”, “LIMPIAPARABRISAS”, “4WD”, “CALEFACTOR”, “AC”, “TRASERO”, “PANEL”, “PARADA”, “ALT-S” | |
| 24 | CALENTADOR 50A – Calentador, fusible: “AC” |
| 25 | 40A AM1 – Sistema de arranque |
| 26 | VENTILADOR CDS 30A – Ventilador de refrigeración |
| 27 | 30A AM2 – Encendido, sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial |
| 28 | – |
| Relé | |
| R1 | Gasolina: motor de arranque |
| R2 | Calentador |
| R3 | Ventilador de refrigeración (VENTILADOR CDS) |
| R4 | Luz de posición (TRASERA) |
| R5 | – |
| R6 | – |
| R7 | Unidad de control del motor (EFI) |
| Unidad de control del motor (ECD) | |
| R8 | Faros (CABEZA) |
| R9 | Regulador de intensidad |
Bloque de relés en el compartimiento del motor No. 1
- R1 – Arrancador (ST)
- R2 – Bujías de precalentamiento (SUB GLW)
Bloque de relés nº 2
- R1 – Dim-Dip No.3
- R2 – Dim-Dip No.2
Bloque de relés nº 3
- R1 – Ventilador del sistema de refrigeración (CDS FAN)
- R2 – Ventilador de refrigeración (CDS FAN NO.2)
Bloque de relés nº 4
- R1-motor ABS
- R2 – Solenoide ABS
