Fusibles Toyota Land Cruiser 100,105

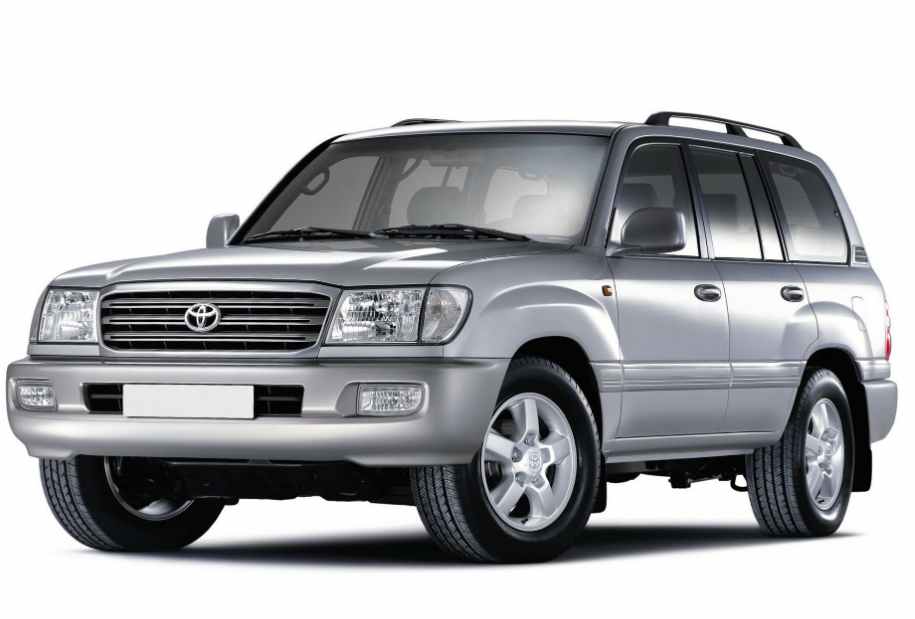

Toyota Land Cruiser 100 y Toyota Land Cruiser 105 se produjeron en 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007. Durante este tiempo, el modelo sufrió un rediseño. En esta publicación mostraremos la ubicación de las unidades de control electrónico, una descripción de fusibles y relés del Toyota Land Cruiser 100 (105) con diagramas de bloques y su ubicación. Destacamos el fusible del encendedor.

La ubicación de los bloques y la finalidad de los elementos que contienen pueden diferir de la presentada y dependen del año de fabricación y la región de entrega. Verifique el propósito con sus diagramas en las cubiertas de los bloques.

Caja de fusibles interior

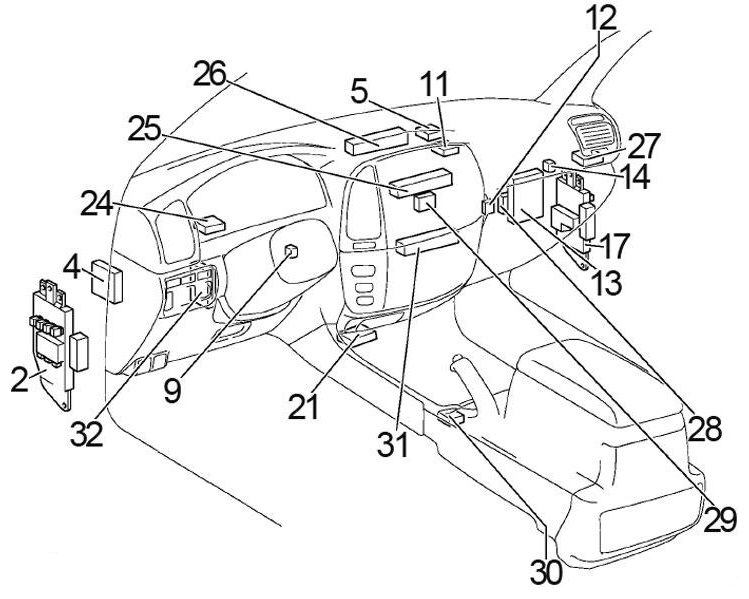

Disposición general de bloques en la cabina.

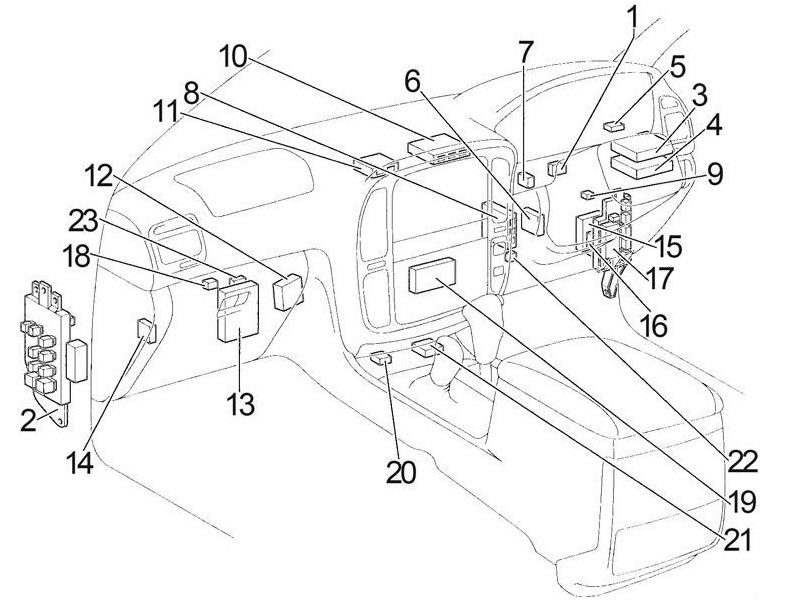

Volante a la izquierda (1998 – 2002)

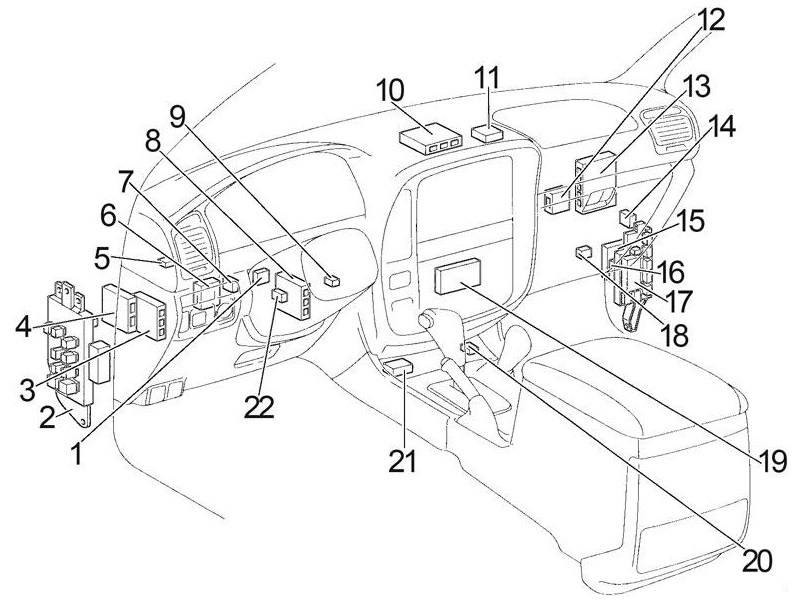

Volante a la izquierda (2003 – 2007)

Manejo del lado derecho

Descripción

  1. ’98-’02: Relé de señal de giro
  2. ’98-’02: Caja de fusibles
    ’02-’07: Caja de fusibles/Caja electrónica de la carrocería
  3. ’98-’02: unidad de control ABS
  4. Unidad de control de posición de la columna de dirección
  5. Computadora con transpondedor de llave
  6. ’98-’02: Unidad de control de cerradura de puerta
  7. ’98-’02: Блок Cobro Electrónico de Peaje
  8. ’98-’02: Unidad de control de suspensión
  9. Amplificador transpondedor clave
  10. ’98-’02: Unidad de control del panel de instrumentos
  11. Unidad de control antirrobo
  12. Relé de antena automática
  13. Unidad de control del motor y de la caja de cambios
  14. Relé de bloqueo del diferencial central
  15. ’98-’02: Módulo de control de bloqueo del diferencial delantero y trasero
    o
    Módulo de control de bloqueo del diferencial trasero
  16. ’98-’02: Módulo de control de crucero
  17. ’98-’02: Bloque de distribución (relé MTR)
    ’02-’07: Bloque de fusibles
  18. ’98-’02: Módulo de control del calentador auxiliar
  19. ’98-’02: Unidad de control central
  20. ’98-’02: Sensor de desaceleración
  21. Unidad central de airbag
  22. ’98-’02: Relé de control activo de altura (AHC)
  23. ’98-’02: Volante a la derecha : Temporizador de calor
  24. ’02-’07: Unidad de control de aire acondicionado (si está equipado con navegación)
  25. ’02-’07: Bloque de distribución
  26. ’02-’07: Bloque de distribución
  27. ’02-’07: Bloque de distribución
  28. ’02-’07: Bloque de distribución
  29. ’02-’07: Bloque de puerta de enlace de red
  30. ’02-’07: Módulo de control de bloqueo de cambios
  31. ’02-’07: Unidad de control de aire acondicionado (sin navegación)
  32. ’02-’07: Unidad de control ABS, BA, TRAC y VSC

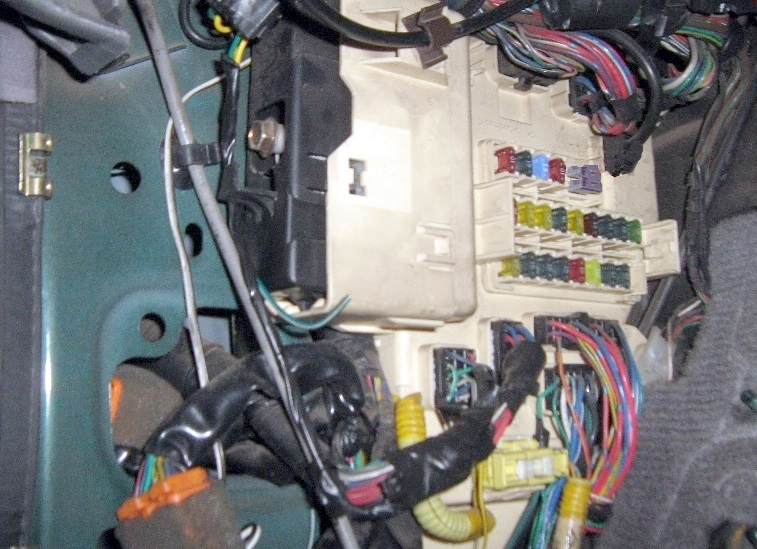

Caja de fusibles del lado izquierdo

En el diagrama general se designa como el número 2.

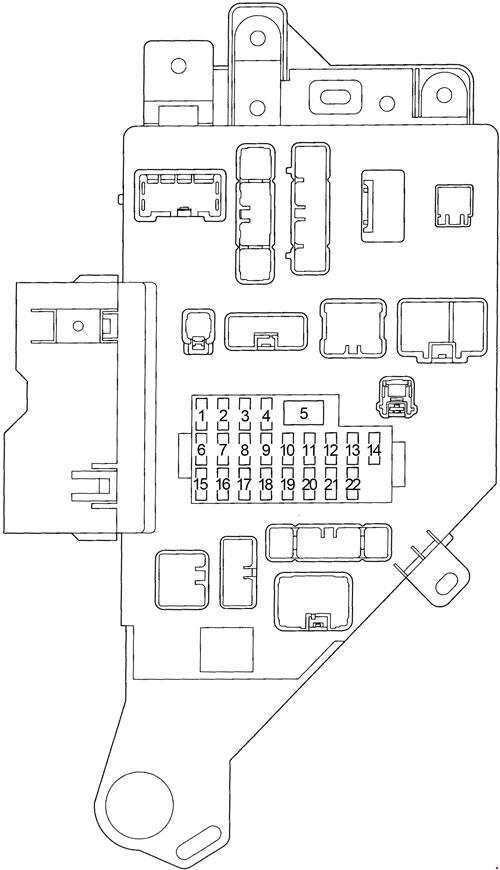

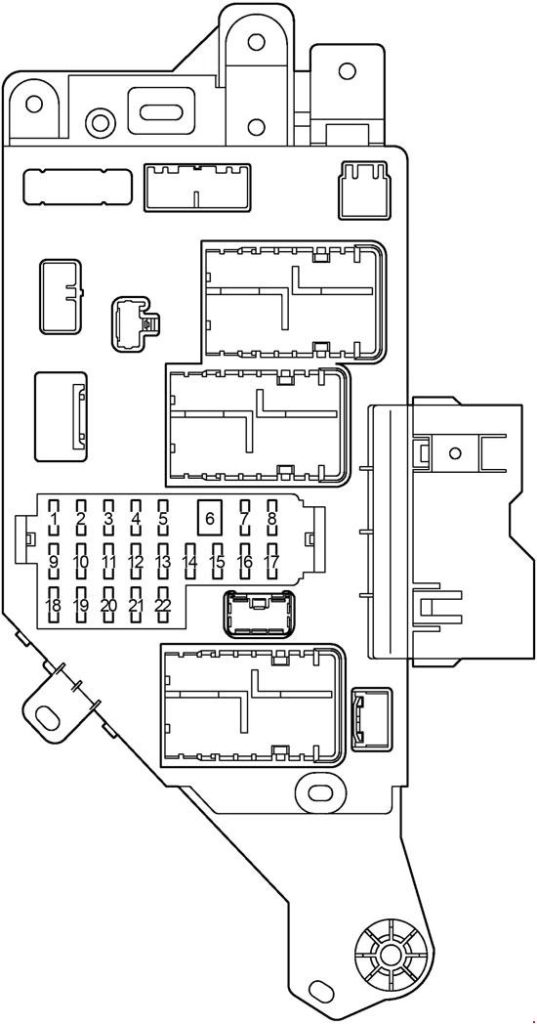

Esquema. Opción 1.

1998 – 2002

Designación

1ESPEJO 10A – Espejos eléctricos
215A SRS – Airbags, cinturones de seguridad con pretensor
3CIGARRO 15A – Encendedor, sistema de audio, antena
410A IGN – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, ABS, bolsas de aire, cinturones de seguridad con pretensor, luz de advertencia de descarga
540A POWER: cierre centralizado, elevalunas eléctricos, techo corredizo, asientos eléctricos, columna de dirección inclinable y elevada
610A DOME – Iluminación interior, iluminación personal
720A AHC-IG – Control activo de altura (AHC)
820A DIFF – Unidad de control de bloqueo del diferencial
9MEDIDOR 15A: grupo de instrumentos, indicadores de servicio y advertencia, timbre de advertencia, luces de marcha atrás, aire acondicionado, unidad de control de la transmisión, luces de circulación diurna, sistema de control inalámbrico
10LIMPIADOR 20/25A: limpiaparabrisas y lavaparabrisas, limpiaparabrisas y lavaparabrisas trasero
117.5A I/UP – Sistema de ralentí del motor
1215A FR FOG – Luz antiniebla delantera
1315A STOP – Luces de freno, luz de freno adicional
1430A RR AC – Aire acondicionado trasero
1520A DEFOG – Ventana trasera con calefacción
1615A ECU-B – Sistema de ajuste de altura e inclinación de la columna de dirección, luces de circulación diurna, sistema antirrobo
1715A TAIL – Luz de posición, luz de matrícula, luz del panel de instrumentos
1815A AHC-B – Control activo de altura (AHC)
1910A OBD – Conector de diagnóstico
2010A RR HTR – Calentador trasero
2115A ECU-IG: ABS, bloqueo de cambios, asientos eléctricos, antena, inclinación de la columna de dirección y ajuste de altura
22TOMA DE POTENCIA 15A – Tomacorriente

Los fusibles número 3 y 22 de 15 A son los responsables del funcionamiento del encendedor y del enchufe.

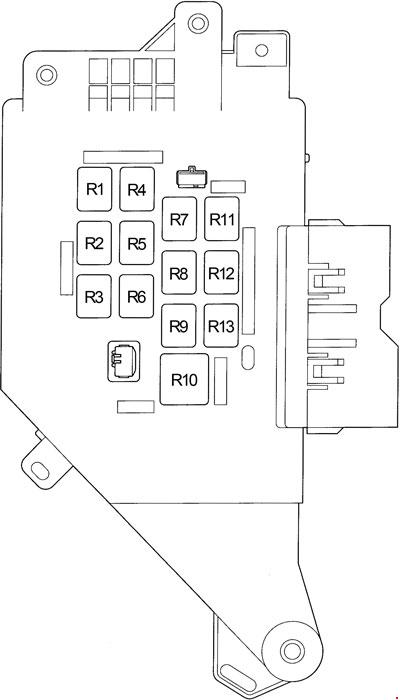

Algunos relés están conectados a la parte posterior del bloque.

Esquema

Descodificación

R1Bomba de combustible (C/OPN)
R2Bomba de combustible (COMBUSTIBLE/PMP)
R3(D/L (L))
R4(JUEGO/VLV)
R5Arrancador (ST/CUT)
R6(D/L (U))
R7Luz antiniebla delantera (FR FOG)
R8 –
R9Ventana trasera con calefacción (DEFOG)
R1Ventanas eléctricas, techo corredizo (POWER)
R11Calefactor trasero (RR HTR)
R12Iluminación interior (CÚPULA)
R13Luz de posición (TRASERA)

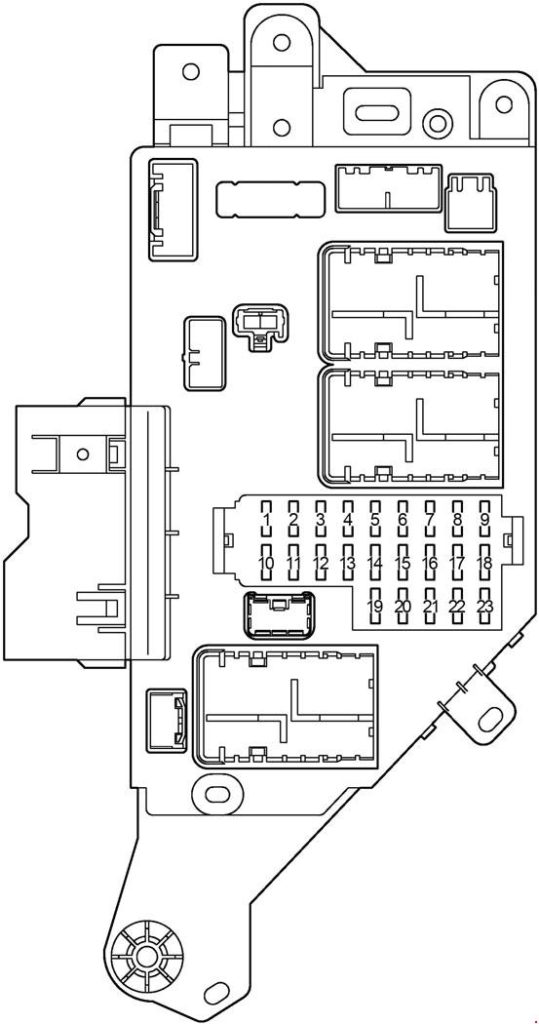

Esquema. Opcion 2.

2003 – 2007

Objetivo

1TOMA DE POTENCIA 15A – Tomacorriente
215A CIG – Encendedor de cigarrillos
37.5A ACC – Iluminación del panel de instrumentos
47.5A AM1 – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
520A DEFOG – Ventana trasera con calefacción
615A AHC−B – Control activo de altura (AHC)
720A FUEL HTR – Calentamiento de combustible
87.5A POWER HTR – Calentador auxiliar
920A AHC−IG – Control activo de altura (AHC)
1010A EFI NO.2 – Sistema de control de emisiones
10A ECD NO.2 – Sistema de control de emisiones
1110A GAUGE1 – Grupo de instrumentos
1210A ECU−IG1 – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
1310A ECU−B1 – Sistema de navegación
14CERRADURA DBL 15A – Sistema de doble cierre
1530A BATT CHARGE – Sistema de carga de remolque
1615A A/C – Aire acondicionado
1715A STOP – Luces de freno
187.5A OBD−2 – Conector de diagnóstico
197.5A IDEL UP – Sistema de ralentí del motor
20ASIENTO 30A LH – Asiento izquierdo eléctrico
21PUERTA 25A – Cierre centralizado, elevalunas eléctricos
2225A TECHO SOLAR – Люк
23LIMPIAPARABRISAS TRASERO 15A – Limpiaparabrisas trasero

Los fusibles número 1 y 2 de 15 A son responsables del funcionamiento del encendedor y del enchufe.

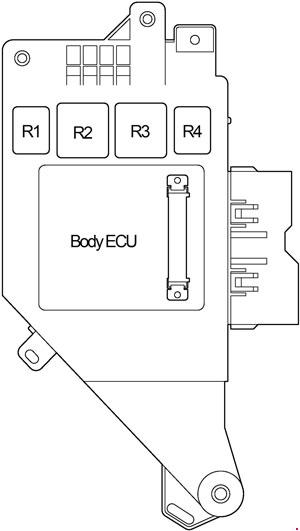

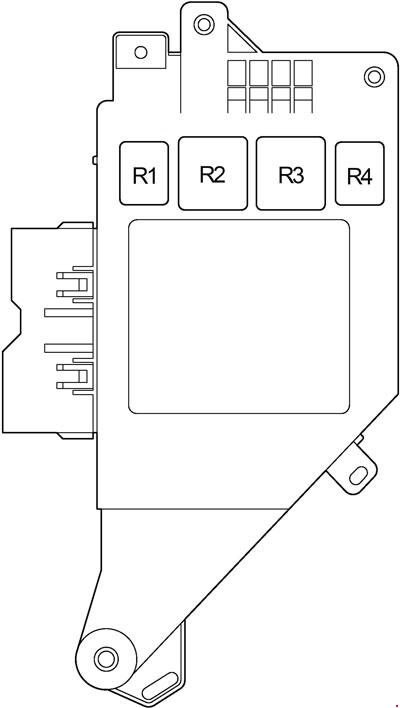

Diagrama de relés en la parte posterior del bloque.

Objetivo

  • R1 – Ventana trasera con calefacción (DEFOG)
  • R2 – Encendido (IG1 NO.2)
  • R3 – Encendido (ACC)
  • R4 – Iluminación interior (CÚPULA)

Caja de fusibles del lado derecho

En el diagrama está indicado como el número 17. Está ubicado debajo del panel de instrumentos.

Esquema

2002 – 2007

Descripción

110A ECU−B2 – Cierre centralizado, elevalunas eléctricos
220A DIFF – Sistema de tracción total
3LAVADORA 15A – Lavavasos
4RADIO 10A – Sistema de audio
5DOMO 10A – Iluminación interior
640A VGRS – Dirección de relación variable
720A P/W (FL) – Regulador de ventana delantera izquierda
820A P/W (RL) – Regulador de ventana trasera izquierda
9LIMPIAPARABRISAS 25A – Limpiaparabrisas
1010A ECU−IG2 – Aire acondicionado trasero
1115A SEAT HTR – Asientos calefactables
1210A GAUGE2 – Luces de marcha atrás
137.5A MET – Grupo de instrumentos
147.5A ING – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
15SEGURIDAD 7.5A – Sistema antirrobo
1620A P/W (RR) – Regulador de ventana trasera derecha
1720A P/W (FR) – Regulador de ventana delantera derecha
1830A BATT CHARGE – Sistema de carga de remolque
19 –
2020A TIL&TEL – Sistema de ajuste de altura e inclinación de la columna de dirección
2130A RR A/C – Aire acondicionado trasero
2230A ASIENTO RH – Asiento derecho eléctrico

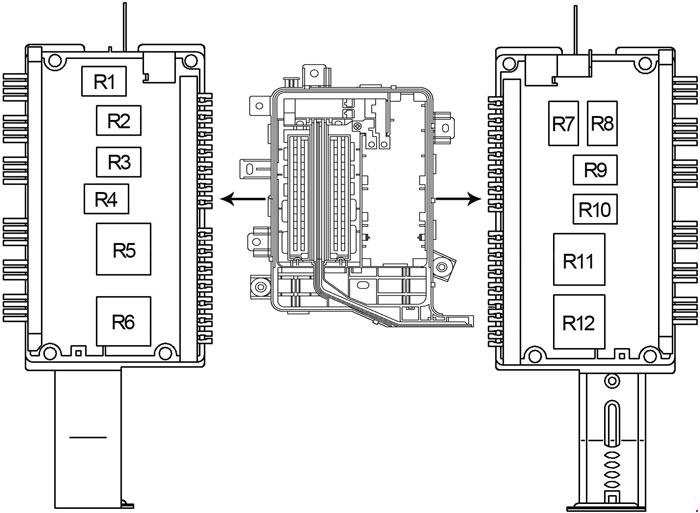

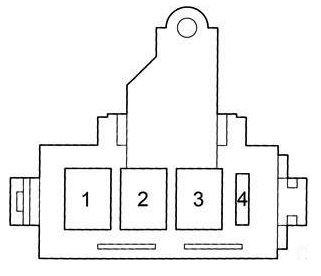

Diagrama de relés en la parte posterior del bloque.

Descodificación

  • R1 – Luces de freno (STOP LP)
  • R2 –
  • R3 – Encendido (IG1 NO.3)
  • R4 – Corte de encendido (ACC CUT)

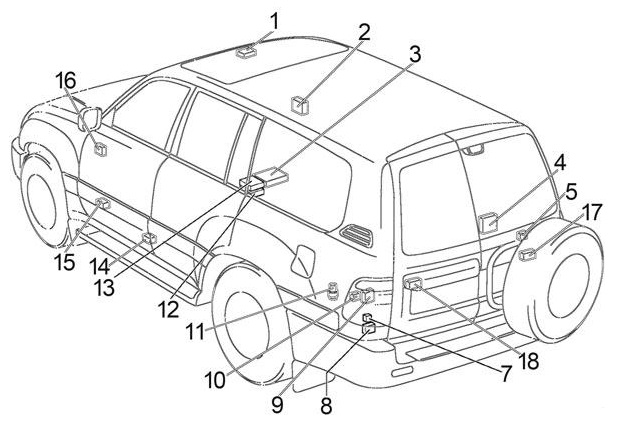

Artículos adicionales

Esquema

Designación

  1. Unidad de control del techo corredizo
  2. RHD:  Unidad de control de espejo eléctrico
  3. Amplificador de audio
  4. amplificador de aire acondicionado
  5. Relé del ventilador trasero
  6. Opción 1:  Relé del limpiaparabrisas trasero
  7. Relé de enganche
  8. Relé de remolque
  9. Unidad de control de la bomba de combustible
  10. Relé de selección de bomba de combustible
  11. Relé de activación forzada de la bomba de combustible adicional.
  12. ’02-’07: Unidad de control del monitor de visión trasera
  13. ’02-’07: Unidad de control de navegación
  14. Relé del calentador trasero
  15. Válvula de control
  16. LHD:  Unidad de control del espejo eléctrico
  17. Opción 2:  Relé del limpiaparabrisas trasero derecho
  18. Opción 2:  Relé del limpiaparabrisas trasero izquierdo

Caja de fusibles del capó

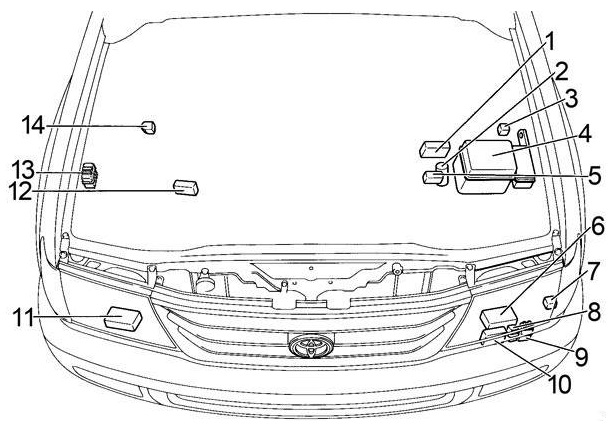

Disposición general de bloques debajo del capó.

Descripción

  1. Unidad de control del inyector (EDU)
  2. Relé principal del cabrestante
  3. La luz de la bujía es incandescente
  4. Caja de fusibles y relés
  5. Bloque de fusibles de potencia
  6. Unidad de control del faro izquierdo
  7. Relé del calentador auxiliar
  8. Interruptor de relé para temperatura del refrigerante
  9. Relé del ventilador del aire acondicionado
  10. Relé del limpiaparabrisas
  11. Unidad de control del faro derecho
  12. Bloque de fusibles de potencia (zona fría)
  13. Relé de luces de circulación diurna nº 3
  14. Relé del calentador de admisión

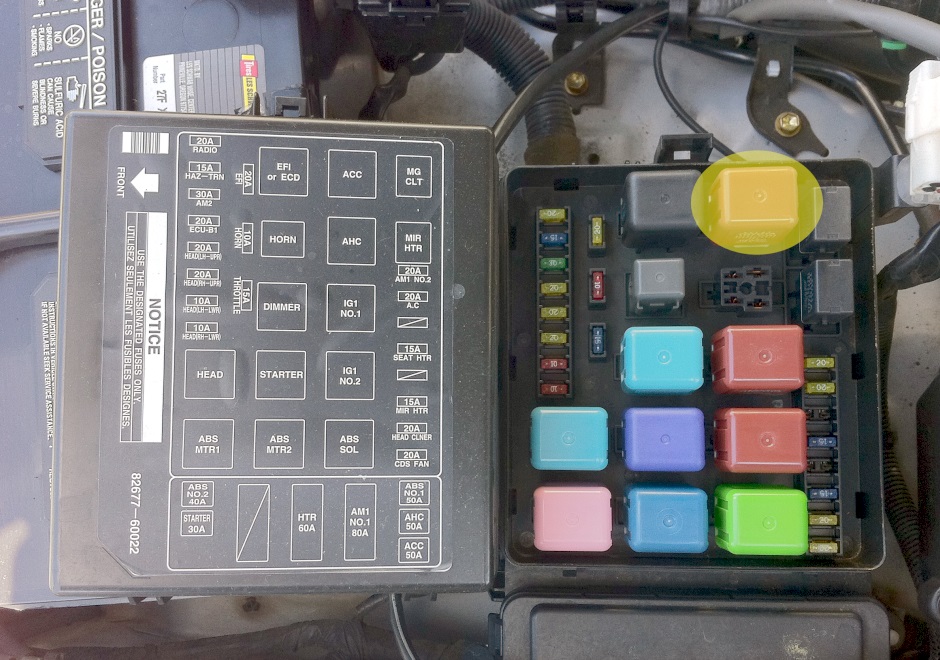

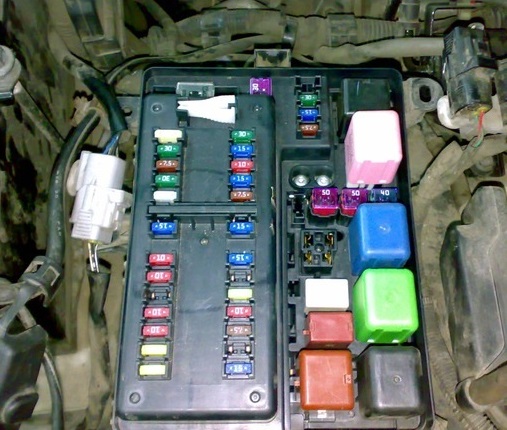

Caja de fusibles y relés

Ubicado en el lado izquierdo, al lado de la batería.

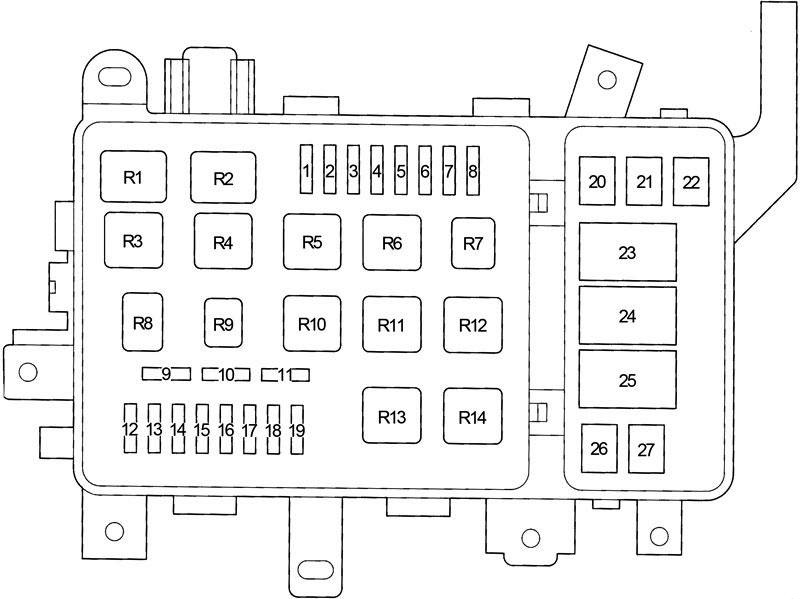

Opción 1

Esquema

1998 – 2002

Objetivo

Rompedores de circuito
120A AM1 NO.2 – Sistema de arranque, intermitentes, luces de emergencia, fusibles: “CIGAR”, “ECU-IG”, “MIRR”, “SRS”
220A CA – Aire acondicionado
310A POWER HTR – Calentador auxiliar
415A SEAT HTR – Asientos calefactables
520A FUEL HTR – Calentamiento de combustible
615A MIR HTR – Espejos calefactables
7LIMPIADOR DE CABEZALES 20A – Limpiafaros
8VENTILADOR CDS 20A – Ventilador de refrigeración
920A EFI: sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control de emisiones, bomba de combustible
20A ECD – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
10BOCINA 10A – Bocina
11ACELERADOR 15A – Sistema de control electrónico del acelerador
12RADIO 20A – Sistema de audio
1315A HAZ-TRN – Luces de advertencia de peligro, indicadores de dirección
1430A AM2 – Sistema de arranque, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, fusible “IGN”
1520A ECU-B1: cierre centralizado, elevalunas eléctricos, limpiaparabrisas y lavaparabrisas traseros, sistema de control inalámbrico, espejos eléctricos, grupo de instrumentos, aire acondicionado, sistema de iluminación automático, sistema antirrobo
16CABEZAL 20A (LH-UPR) – Luz alta izquierda
17CABEZAL 20A (RH-UPR) – Haz alto derecho
1810A HEAD (LH-LWR): luz de cruce izquierda, luz antiniebla delantera
19CABEZAL 10A (RH-LWR) – Luz baja derecha
2040A 1998-1999: ABS
50A 2000-2003: ABS
2150A AHC – Control activo de altura (AHC)
2250A ACC – Fusible “SALIDA PRW”
2380A AM1 NO.1 – Sistema de carga, fusibles: ”AM1 NO.2”, ”GAUGE”, ”WIPER”
2460A HTR – Aire acondicionado
2580A GLOW – Sistema de precalentamiento del motor
26ABS 40A
27ARRANQUE 30A – Sistema de arranque
Relé
R1Embrague del compresor de aire acondicionado (MG CLT)
R2Espejos calefactables (MIR HTR)
R3Relé auxiliar (ACC)
R4Control activo de altura (AHC)
R5Encendido (IG1 NO.1)
R6Encendido (IG1 NO.2)
R7ABS (ABS SOL)
R8Unidad de control del motor (EFI)
Unidad de control del motor (ECD)
R9señal de sonido
R1Atenuador (interruptor de luz)
R11Inicio
R12ABS (ABS MTR2)
R13Faros (CABEZA)
R14ABS (ABS MTR1)

Opcion 2

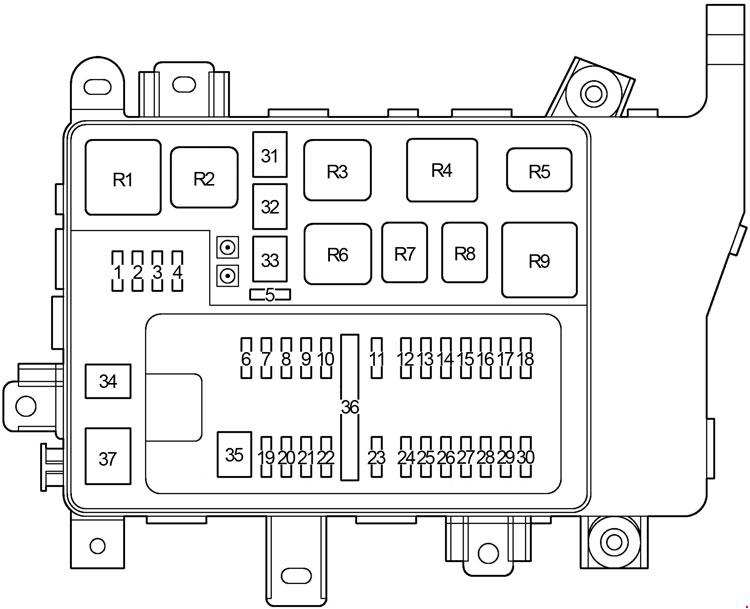

Esquema

2003 – 2007

Designación

1 –
2 –
3 –
4 –
57.5A ST1 – 2002-2005: Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial
7,5A WIP−S – 2006-2007: –
6REMOLQUE 30A – Iluminación del remolque
715A MIR HTR – Espejos calefactables
810A RR HTR – Calentador trasero
915A HAZ−TRN – Luces de advertencia de peligro, indicadores de dirección
107.5A ALT−S – Sistema de carga
1120A NV-IR
1215A FR FOG – Luz antiniebla
1330A TOWING BRK – Iluminación del remolque (luces de freno)
14LIMPIADOR DE CABEZALES 20A – Limpiafaros
1510A FR−IG – Sistema de carga
16PANEL 7.5A – Iluminación del panel de instrumentos
17COLA DE REMOLQUE 30A – Iluminación del remolque (luz lateral)
1815A COLA – Luz de posición
19BAT 30A – Fusible: “ECU-B2”
207.5A TEL – Teléfono
2130A AMP – Sistema de audio
2225A EFI NO.1 – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
25A ECD NO.1 – Sistema de inyección de combustible multipuerto / sistema de inyección de combustible multipuerto secuencial
2315A AM2 – Fusible: “ENCENDIDO”
2410A ETCS – Sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial
25BOCINA 10A – Bocina
26 –
27CABEZAL 10A (RH-LWR) – Luz baja derecha
28CABEZAL 10A (LH-LWR) – Luz baja izquierda
29CABEZAL 20A (RH−UPR) – Luz alta derecha
30CABEZAL 20A (LH−UPR) – Haz alto izquierdo
31ABS 40A
32ABS 50A
3350A AHC – Control activo de altura (AHC)
34ARRANQUE 30A – Sistema de arranque
35PIN CORTO A – Fusibles: “BAT”, “AMP”
36PIN CORTO B – Fusibles: “HAZ-TRN”, “ALT-S”
3780A GLOW – Sistema de precalentamiento del motor
Relé
R1Calentador (HTR)
R2ABS (ABS MTR1)
R3ABS (ABS MTR2)
R4ABS (ABS SOL)
R5Unidad de control del motor (EFI)
Unidad de control del motor (ECD)
R6Control activo de altura (AHC)
R7Bomba de combustible (C/OPN)
R8Bomba de combustible (F/BOMBA)
R9Motor de arranque (ST)

Relé

Esquema

Descodificación

R1Interruptor de relé para temperatura del refrigerante
R2Embrague del compresor de aire acondicionado (MG CLT)
R3Ventilador de refrigeración (VENTILADOR CDS)
R4señal de sonido
R5Faros (CABEZA)
R6Luz alta (HEAD HI)
R7Espejos calefactables (MIR HTR)
R8Calefactor trasero (RR HTR)
R9Iluminación del tablero de instrumentos (PANEL)
R1Luz antiniebla delantera (FR FOG)
R11Encendido (IG NO.1)
R12Luz de posición (TRASERA)

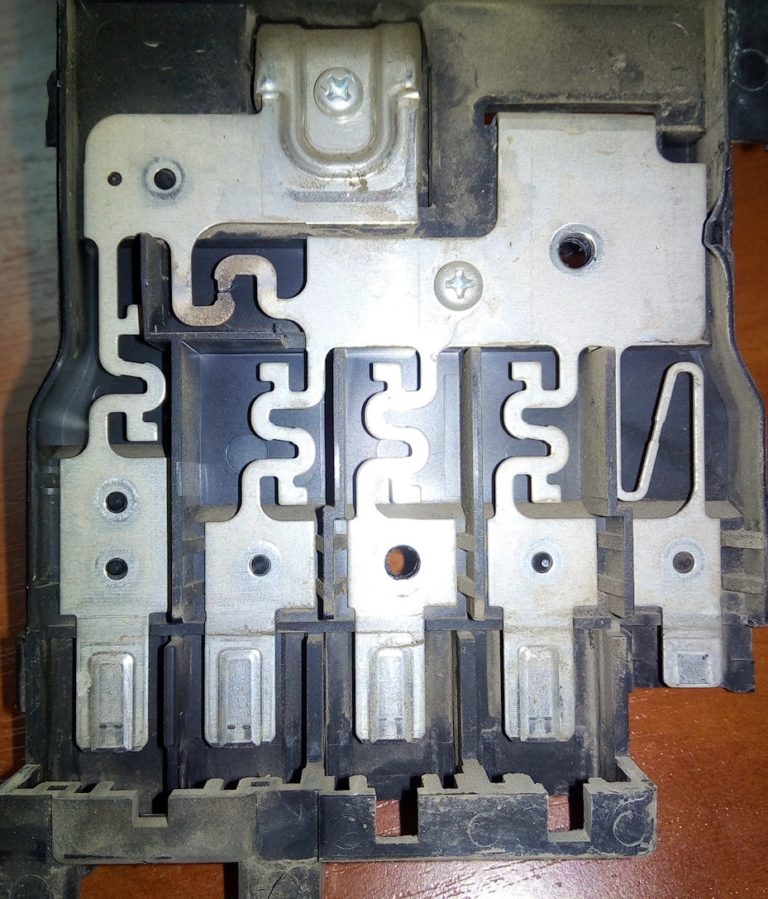

Bloque de batería

Un bloque de fusibles hecho en forma de eslabones fusibles está conectado al terminal positivo de la batería.

Esquema

Descripción

Opción 1

1998 – 2002

1100A J/B NO.2 – Predisposiciones: ”ECU−B”, ”FR FOG”, ”DEFOG”, ”AHC−B”, ”TAIL”, ”STOP”, ”DOME”, ”POWER”, ”OBD” , “RR AC” y “RR HTR”
2140A ALT – Fusibles: ”J/B NO.2”, ”MIR HTR”, ”AM1 NO.1”, ”ACC”, ”CDS FAN”, ”HTR” y ”ABS NO.1”
3PRINCIPAL 100A – Fusibles: “ECU-B”, “FR FOG”, “DEFOG’, “AHC-B”, “OBD”, “TAIL”, “STOP”, “DOME\ TOWER”, “RR AC”, “ RR HTR”
47.5A ALT-S – Sistema de carga

Opcion 2

2003 – 2007

150A HTR – Aire acondicionado/calefacción
2120A J/B NO.1 – Relé “IG1 NO.1”, relé “TAIL”, fusibles: “MIR HTR”, “RR HTR”, “TOWING BRK”, “TOWING”, “FR FOG”
3120A J/B NO.2 – Relé “IG1 NO.2”, relé “ACC”, fusibles: “DEFOG”, “AM1”, “LH SEAT”, “STOP”, “ECU-B1”, “SUNTECHO” , “OBD-2”, “PUERTA”
4120A J/B NO.3 – Relé “IG1 NO.3”, fusibles: “SECURITY”, “TIL & TEL”, “RH ASIENTO”, “RR A/C”, “P/W (RR)”, “ P/W (RL)”, “P/W (FR)”, “P/W (FL)”
5120A PRINCIPAL – Relé “HEAD HI”, relé “HEAD”, fusibles: “ABS NO.1”, “ABS NO.2”, “PIN CORTO A”, “EFI O ECD NO.1”, “PIN CORTO B” , “AM2”, “ARRANQUE”, “BOCINA”, “ECTS”
6140A ALT – Fusibles: “J/B NO.1”, “J/B NO.2”, “J/B NO.3”, “HTR”

Si tienes alguna duda o tienes algo que añadir, escribe en los comentarios.

Rate article
Add a comment

Fusiblescoche.es
Resumen de privacidad

Esta web utiliza cookies para que podamos ofrecerte la mejor experiencia de usuario posible. La información de las cookies se almacena en tu navegador y realiza funciones tales como reconocerte cuando vuelves a nuestra web o ayudar a nuestro equipo a comprender qué secciones de la web encuentras más interesantes y útiles.
