El Toyota Land Cruiser 200 se produjo en 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020 y 2021. Durante este tiempo, el modelo fue rediseñado 2 veces. En este artículo mostraremos una descripción de los fusibles y relés del Toyota Land Cruiser 200 con diagramas de bloques y su ubicación. Destacamos el fusible del encendedor.
El propósito de los elementos en bloques puede diferir de los presentados. Verifique la asignación de fusibles y relés con sus diagramas en la tapa de la unidad.
Contents
Caja de fusibles interior Toyota Land Cruiser 200
Bloque del lado del conductor

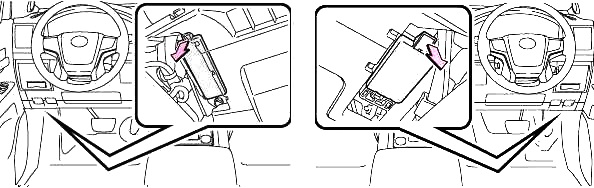

En el habitáculo, la caja de fusibles del lado del conductor se encuentra debajo del panel, detrás de una tapa protectora.

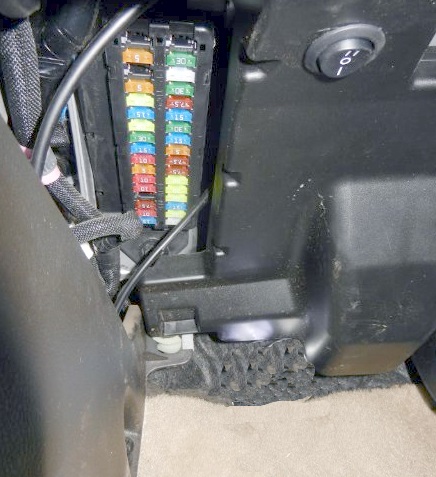

Ejemplo de foto

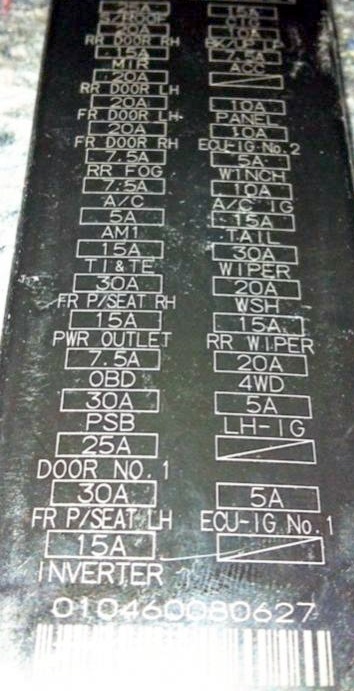

Esquema de la portada del bloque.

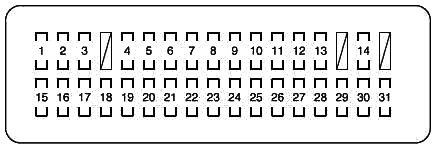

Esquema
Descripción
| 1 | 15A CIG – Encendedor |
| 2 | 10A BK/UP LP – Luces de marcha atrás, remolque |
| 3 | ACC de 7,5 A: unidad amplificadora estéreo, ECU DSS2, unidad de visualización multifunción, radio, ECU principal, espejo de la ECU, sistema de entrada inteligente y arranque con botón, reloj |
| 4 | PANEL 10A: sistema de tracción total, cenicero, encendedor de cigarrillos, compartimento frigorífico, control de crucero, bloqueo del diferencial central, DAC, unidad de visualización multifunción, asientos con calefacción, sistema de aire acondicionado, luz de la guantera, luz de advertencia de peligro intermitente, radio, limpiador de faros , faros delanteros con ajuste de altura, calentador auxiliar, sistema de memoria de la posición del conductor, ECU de espejos, módulo superior, interruptor de la cubierta de aire de cortina lateral, interruptor de palanca de cambios, interruptores del volante, VSC, interruptor de consola, PANEL RLY |
| 5 | 10A ECU-IG NO.2 – Sistema de aire acondicionado, calentador, módulo superior, ABS, VSC, sensor de dirección, velocidad de guiñada y sensor G, ECU J/B, luces de freno, techo corredizo, reloj, EC MIR |
| 6 | CABRESTANTE 5A – Sin cadena |
| 7 | IG de aire acondicionado de 10 A: compartimento enfriado, ventilador del condensador, compresor de refrigerante, MG CL, desempañador de ventana trasera, RR MGC VLV |
| 8 | 15A TAIL – Luces traseras, luces de matrícula, luces antiniebla, luces antiniebla traseras, remolque, luces de estacionamiento |
| 9 | LIMPIAPARABRISAS 30A – Limpiaparabrisas |
| 10 | 20A WSH – Lavaparabrisas |
| 11 | LIMPIAPARABRISAS TRASERO 15A – Limpiaparabrisas trasero |
| 12 | 20A 4WD – Sistema de tracción total |
| 13 | 5A LH-IG: alternador, asientos con calefacción, limpiaparabrisas con calefacción, pretensores de cinturones de seguridad, luces intermitentes de advertencia de peligro, interruptor de palanca de cambios |
| 14 | 5A ECU-IG NO.1 – ABS, VSC, columna de dirección inclinable y longitudinal, puerta de enlace de la ECU, sistema de bloqueo de cambios, ECU DSS2, sistema de control de crucero, cinturones de seguridad con sistema precolisión, remolque, limpiador de faros, unidad de visualización multifunción, automático ECU del limpiaparabrisas, sistema de memoria de la posición del conductor, sistema de bloqueo eléctrico de puertas |
| 15 | 25A S/TECHO – Techo corredizo |
| 16 | 20A RR DOOR RH – Ventanas eléctricas (puerta trasera derecha) |
| 17 | 15A MIR – ECU de espejos, espejos exteriores con calefacción |
| 18 | 20A RR DOOR LH – Ventanas eléctricas (puerta trasera izquierda) |
| 19 | 20A FR DOOR LH – Ventanas eléctricas (puerta delantera izquierda) |
| 20 | 20A FR DOOR RH – Ventanas eléctricas (puerta delantera derecha) |
| 21 | 7.5A RR FOG – Luces antiniebla traseras |
| 22 | 7.5A A/C- Sistema de aire acondicionado |
| 23 | 5A AM1 – Sin circuito |
| 24 | 15A TI y TE: ajuste de inclinación y alcance del volante |
| 25 | 30A FR P/SEAT RH – Ajuste del asiento delantero |
| 26 | TOMA DE POTENCIA 15A |
| 27 | 7.5A OBD – Conector de diagnóstico |
| 28 | 30A PSB – Cinturón de seguridad con sistema precolisión |
| 29 | 25A PUERTA NO.1 – ECU principal |
| 30 | 30A FR P/SEAT LH – Ajuste del asiento delantero |
| 31 | INVERSOR 15A – Inversor |
Los fusibles 1 y 26 de 15 A son responsables del funcionamiento del encendedor y de enchufes adicionales.
Bloque del lado del pasajero

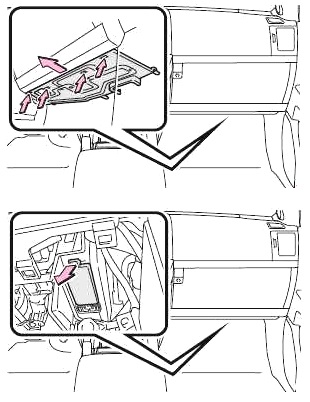

Está ubicado debajo de la guantera. Para acceder es necesario retirar la tapa de protección.
Volante a la izquierda

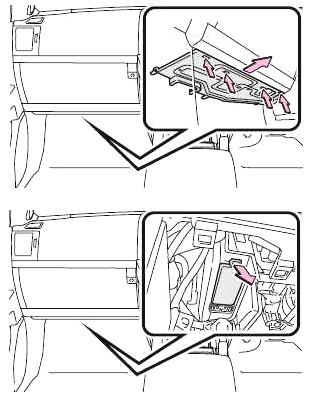

Manejo del lado derecho
Esquema
Designación
| 1 | 30А RSF LH |
| 2 | 30A B/DR CLSR RH |
| 3 | 30A B/DR CLSR LH |
| 4 | 30A RSF derecho |
| 5 | 20A PUERTA DL – Sistema de doble cierre |
| 6 | 20A AHC-B |
| 7 | 5A TEL – Teléfono, Multimedia |
| 8 | 7.5A REMOLQUE BK/UP – Remolque |
| 9 | 10A AHC-B NO.2 |
| 10 | VGRS, AHC, sistema de control de presión de neumáticos |
| 11 | VENTILADOR DE A/C DE ASIENTO 10A – Ventiladores de refrigeración de asientos |
| 12 | 20A SEAT-HTR – Calefactor de asiento |
| 13 | 5A AFS |
| 14 | 5A ECU-IG NO.3 – Control de crucero |
| 15 | 10A STRG HTR – Volante calefactable |
| 16 | TV 10A – Unidad de visualización multifunción |
Caja de fusibles del capó Toyota Land Cruiser 200
Unidad principal

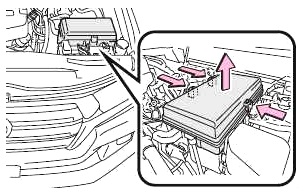

Situado en el lado izquierdo, cerrado también con una funda protectora.

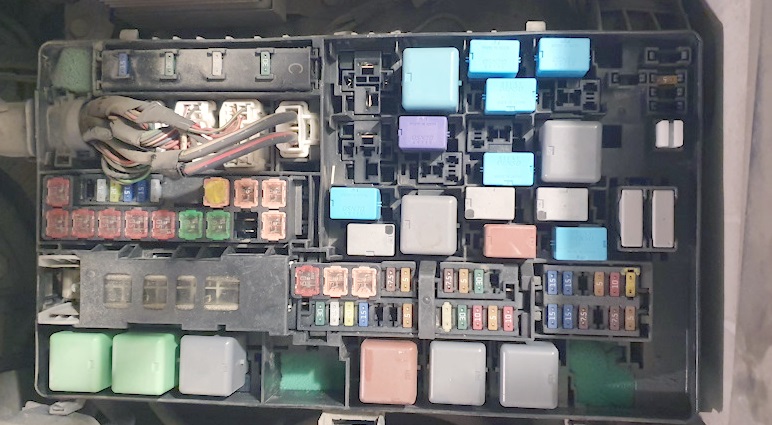

Ejemplo de foto

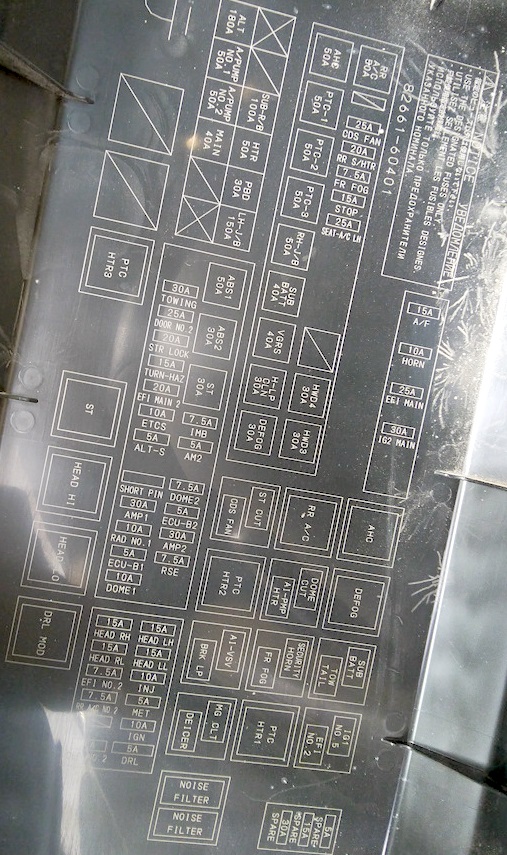

Esquema de la portada del bloque.

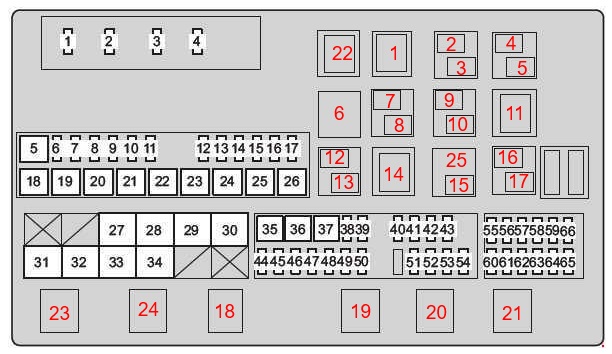

Esquema
Objetivo
Rompedores de circuito
| 1 | 15A A/F*1 – Calefacción A/F |
| 1 | 15A EFI PRINCIPAL2*2 – CONDUCTOR VNT, EFI, EDU |
| 2 | BOCINA 10A – Bocina |
| 3 | 25A EFI PRINCIPAL – EFI, calefacción A/F, bomba de combustible |
| 4 | 30A IG2 PRINCIPAL – Inyector, encendido, lectura |
| 5 | 50A RR A/C – Controlador de calentador |
| 6 | 25A SEAT-A/C LH – Asientos calefactados, asientos ventilados (hasta 2014) |
| 7 | 20A RR S/HTR – Asiento trasero con calefacción (hasta 2014) |
| 7 | VENTILADOR CDS 25A – Ventilador de condensador (desde 2014) |
| 8 | 20A DEICER – Área de la escobilla del limpiaparabrisas con calefacción (hasta 2014) |
| 8 | 20A RR S/HTR – Asiento trasero con calefacción (desde 2014) |
| 9 | VENTILADOR CDS 25A – Ventilador de Condensador (hasta 2014) |
| 9 | 7.5A FR FOG – Luces antiniebla delanteras (desde 2014) |
| 10 | COLA DE REMOLQUE 30A – Iluminación del remolque (hasta 2014) |
| 10 | 15A STOP – Luces de freno, luz de freno auxiliar, controlador de freno, ABS, VSC, ECU, EFI, conector de remolque (desde 2014) |
| 11 | 30A RR P/SEAT – Tracción en el asiento trasero |
| 11 | 25A SEAT-A/C LH – Asientos calefactados, asientos ventilados (hasta 2014) |
| 12 | 10A ALT-CDS – Condensador del alternador (hasta 2014) |
| 13 | 15A FR FOG – Faros antiniebla |
| 14 | SEGURIDAD 5A: luces de freno, luz de freno auxiliar, ABS, VSC, ECU principal, EFI, remolque |
| 15 | 25A SEAT-A/C RH – Asientos con calefacción, asientos ventilados |
| 16 | 15A STOP – Luces de freno, luz de freno auxiliar, ABS, VSC, J/B ECU, EFI, remolque |
| 17 | FRENO DE REMOLQUE 30A*1 – Iluminación del remolque |
| 17 | 7.5A PWR HTR*2 – Calentador auxiliar (hasta 2014) |
| 18 | 50A RR AUTO A/C – Sistema de aire acondicionado trasero (hasta 2014) |
| 19 | 50A PTC-1 – Calentador PTC |
| 20 | 50A PTC-2 – Calentador PTC |
| 21 | 50A PTC-3 – Calentador PTC |
| 22 | 40A RH-J/B |
| 23 | SUB BATT 40A – Remolque |
| 24 | 40A VGRS |
| 25 | 30A H-LP CLN – Limpiador de faros |
| 26 | 30A DEFOG – Ventana trasera con calefacción |
| 27 | AHC 60A |
| 27 | SUB-R/B (desde 2014) |
| 28 | 50A HTR – Sistema de aire acondicionado delantero |
| 29 | PBD 30A |
| 30 | 150A LH-J/B – ECU principal |
| 31 | 180A ALT – Generador |
| 32 | 50A A/BOMBA N°1*1 |
| 32 | 80A GLOW1*2 – Bujías |
| 33 | 50А A/BOMBA N°2*1 |
| 33 | 80A GLOW2 – Bujías |
| 34 | 40A PRINCIPAL – Faros, luces de circulación diurna, |
| 35 | ABS 50A |
| 36 | ABS 50A |
| 37 | 30A ST – Sistema de arranque |
| 38 | 7.5A IMB – Módulo de identificación código, entrada inteligente y sistema de arranque por botón, GBS |
| 39 | 5A AM2 – ECU principal |
| 40 | 7,5A DOME2 – Iluminación individual de espejo, módulo de techo |
| 41 | 5A ECU-B2 – Sistema de memoria de posición del conductor |
| 42 | 5A TEL – Multimedia (hasta 2014) |
| 42 | 30A AMP 2 – Sistema de audio (desde 2014) |
| 43 | 7.5A RSE – Sistema de entretenimiento para el asiento trasero |
| 44 | 30A REMOLQUE – Remolque |
| 45 | 25A PUERTA NO.2 – ECU principal |
| 46 | 20A STR LOCK – Sistema de bloqueo de dirección |
| 47 | 15A TURN-HAZ – Medidor, señales de giro delanteras, señales de giro laterales, señales de giro traseras, remolque |
| 48 | 20A EFI PRINCIPAL2*1 |
| 48 | 20A F/BOMBA*2 – Bomba de combustible |
| 49 | 10A ETCS |
| 50 | 5A IC-ALT |
| 51 | 30A AMP – Sistema de audio con receptor de radio |
| 52 | 10A RAD NO.1 – Sistema de navegación con radio, DSS2 |
| 53 | 5A ECU-B1: sistema de bloqueo doble, sistema de entrada inteligente y arranque con botón, módulo superior, sensor de velocidad de guiñada y fuerza g, ajuste de longitud e inclinación de la columna de dirección, medidor, compartimento de refrigeración, puerta de enlace de la ECU, sensor de dirección, VGRS |
| 54 | 5A DOME1 – Luces de umbral de puerta, reloj |
| 55 | 15A HEAD LH – Faro de luz alta (izquierda) |
| 56 | 15A HEAD LL – Luz de cruce (izquierda), sistema de nivelación de faros |
| 57 | 15A INY – Inyector, encendido |
| 58 | 5A MET – Medidor |
| 59 | 10A IGN: circuito abierto, sistema de airbag SRS, puerta de enlace de la ECU, entrada inteligente y botón de arranque, ABS, VSC, bloqueo de dirección, GBS |
| 60 | 15A HEAD RH – Faro de luz alta (derecho) |
| 61 | 15A HEAD RL – Faro de luz baja (derecho) |
| 62 | 7,5A EFI NO.2 – AFM, EVP VSV, 02 SSR, AI DRIVER, AI EX VSV, ACIS VSV |
| 63 | 7.5A RR A/C NO.2 – Aire acondicionado trasero |
| 64 | 7,5A EFI NO.3*2 – EGR E-VRV B2, SOL DE ACELERACIÓN D B2 |
| 65 | 5A DEF NO.2 – Espejos exteriores con calefacción |
| 66 | 5A DRL – Luces de circulación diurna |
*1 – Vehículos con motor de gasolina
*2 – Vehículos con motor diésel
Relé
- Relé de desempañador de luneta trasera
- Dimensiones del remolque
- Relé de encendido auxiliar
- Gasolina: Relé de la unidad de control de la bomba de combustible
- Relé antirrobo
- Relé de luz antiniebla
- Relé de inhibición de arranque
- Relé del motor del ventilador del condensador del A/C
- Relé del calentador
- Relé de luz de freno
- Relé de embrague magnético del compresor de aire acondicionado
- Relé de parabrisas calefactado
- Relé del calentador
- Relé de arranque
- Relevo de semáforo alto
- Relé de semáforo bajo
- Relé de control de suspensión
Bloque adicional

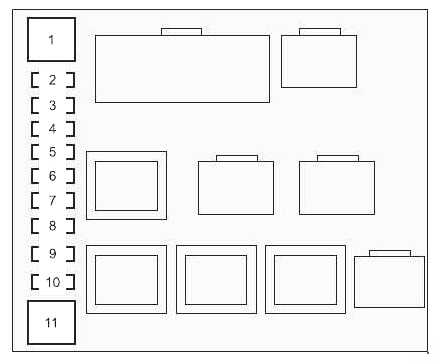

Esquema
Descodificación
| 1 | 30A HWD1 |
| 2 | 30A TOW BRK – Controlador de freno |
| 3 | 30A TRASERO P/ASIENTO |
| 4 | 7,5A PWR HTR |
| 5 | DEICER 20A – Área de la escobilla del limpiaparabrisas con calefacción |
| 6 | 10A ALT-CDS – Condensador de generador |
| 7 | SEGURIDAD 5A – Alarma |
| 8 | 25A SEAT A/C RH – Calefactores de asiento |
| 9 | 10A Al PMP HTR – Calentador de combustible |
| 10 | COLA DE REMOLQUE 30A – Iluminación del remolque |
| 11 | 30A HWD2 |
Si tiene algo que agregar, agradecemos sus comentarios.
