El Toyota Land Cruiser 80 se fabricó en los años 1990, 1991, 1992, 1993, 1994, 1995, 1996, 1997. En nuestro material encontrará información sobre la ubicación de las unidades de control electrónico, una descripción de los fusibles y relés del Toyota Land Cruiser 80 con diagramas de bloques y ejemplos fotográficos de su implementación. Destacamos el fusible del encendedor.
Consulta la información con tus diagramas en las portadas de los bloques.
Contents
Caja de fusibles interior Toyota Land Cruiser 80

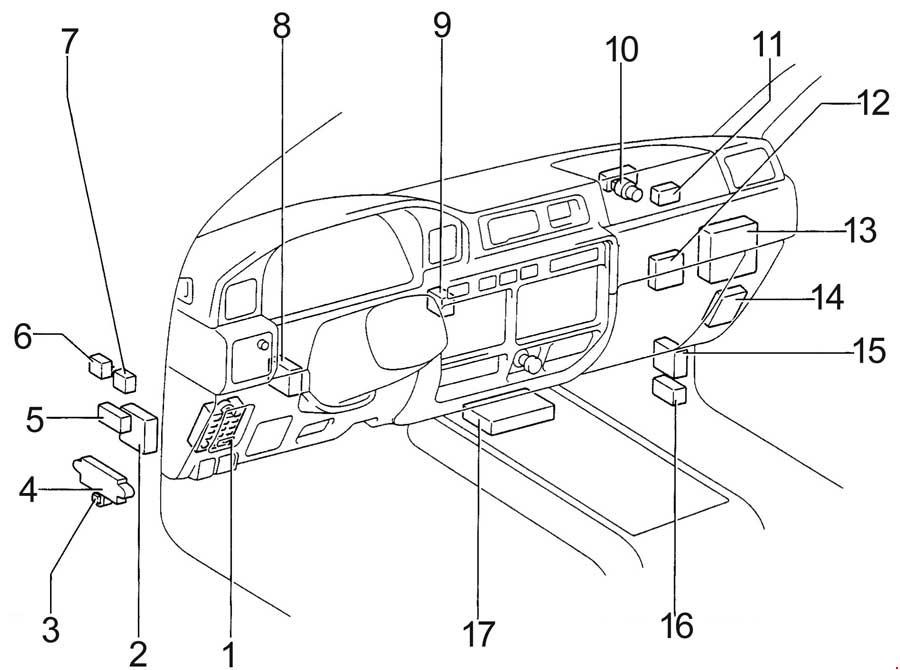

Esquema general
Descripción
- Caja de fusibles
- ECU ABS
- Relé de apertura de circuito
- Bloque de relevo
- Relé de control de bloqueo del diferencial central
- Relé de advertencia del cinturón de seguridad
- Relé del interruptor de luz
- ECU de control de crucero
- Amplificador de aire acondicionado
- Temperatura de anticongelante. Relé de corte
- Relé de control de velocidad del ventilador
- Amplificador de aire acondicionado
- Módulo de control del motor
- Amplificador de componentes estéreo
- ECU de bloqueo del diferencial
- Relé de luz del cilindro de encendido
- Conjunto de sensores de bolsa de aire

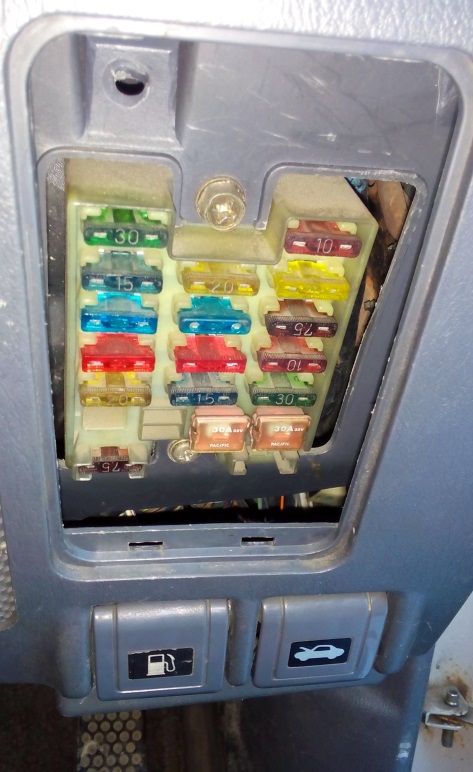

Caja de fusibles
Está ubicado en la parte inferior del panel de instrumentos detrás de la cubierta protectora.

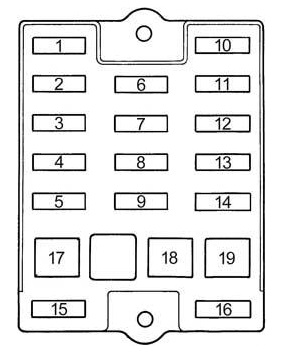

Esquema
Objetivo
| 1 | 15A CIG: encendedor de cigarrillos, espejos eléctricos, pantalla de reloj digital, radio, reproductor de casetes, antena eléctrica, sistema de bloqueo de cambios de transmisión automática, sistema de bolsas de aire SRS |
| 2 | 15A TRASERO: luces traseras, luces de matrícula, luces de estacionamiento y luces de posición laterales delanteras, luces del panel de instrumentos, reloj, luces de la guantera. |
| 3 | 15A OBD – Sistema de diagnóstico a bordo |
| 4 | 10A STOP: luces de freno, sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, dispositivo de anulación del control de crucero, sistema de bloqueo de cambio de transmisión automática |
| 5 | 20A DEFOG – Ventana trasera con calefacción |
| 6 | LIMPIADOR 20A – Limpiaparabrisas y lavaparabrisas, limpiaparabrisas y lavaparabrisas trasero |
| 7 | MEDIDOR 10A: indicadores y medidores, indicadores de recordatorio de servicio y zumbadores de advertencia (excepto luces de advertencia de puerta abierta y escape), luces de marcha atrás |
| 8 | GIRO 7.5A – Indicadores de dirección |
| 9 | 15A ECU-IG – Sistema de control de crucero |
| 10 | 10A ECU-B – Sistema de airbag SRS |
| 11 | 20A TRASERO-HTR – Aire acondicionado |
| 12 | 7.5A IGN: sistema de inyección de combustible multipuerto/sistema de inyección de combustible multipuerto secuencial, sistema de control de emisiones, sistema de bolsa de aire SRS |
| 13 | 10A CA – Aire acondicionado |
| 14 | 30A DIFF – Sistema de bloqueo del diferencial |
| 15 | No utilizado |
| 16 | No utilizado |
| 17 | No utilizado |
| 18 | CALENTADOR FL 40A – Aire Acondicionado |
| 19 | 30A FL POWER: elevalunas eléctricos, seguros de puertas eléctricos, techo corredizo eléctrico |
El fusible número 1 de 15 A es el responsable del encendedor.

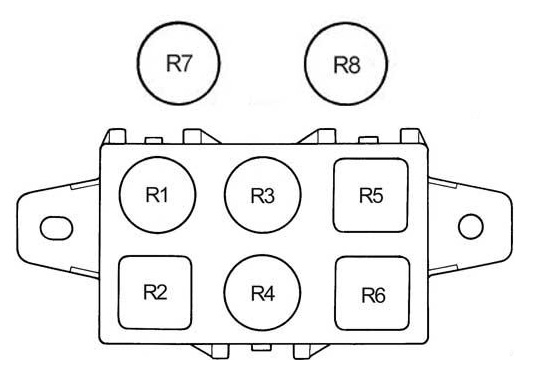

Esquema relés
Esquema
Designación
| R1 | Calentador de vidrio |
| R2 | Calentador |
| R3 | Relé de potencia |
| R4 | Dimensiones |
| R5 | Indicador de dirección (luces de emergencia) |
| R6 | No utilizado |
| R7 | Ventilador |
| R8 | Ventilador de refrigeración (alta velocidad) |

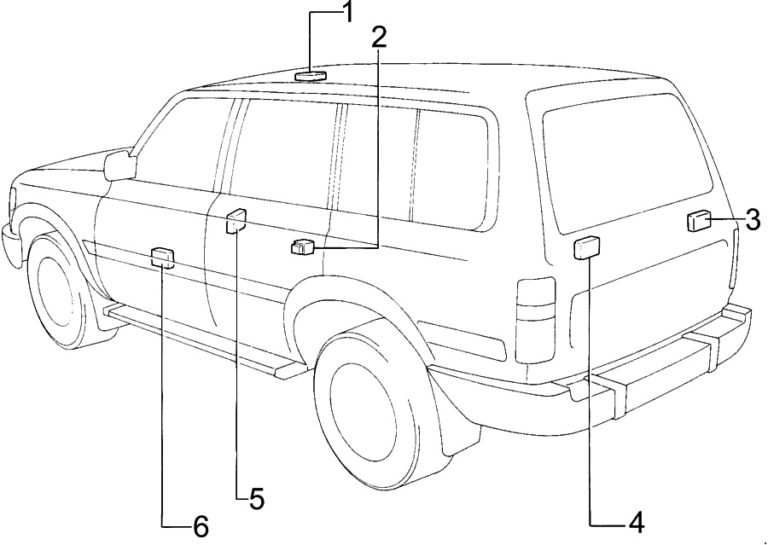

Esquema
Descodificación
- Relé de control del techo corredizo
- Relé de desempañador trasero
- Amplificador de graves
- Relé del limpiaparabrisas trasero
- ECU de bloqueo de cambios
- Relé de control de bloqueo de puerta
Caja de fusibles del capó Toyota Land Cruiser 80

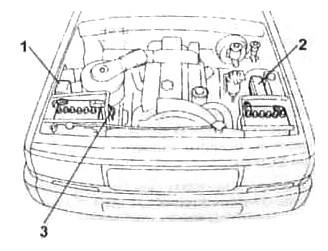

Esquema general
Descripción
- caja de conexiones
- caja de fusibles y reles
- enlace fusible de alta potencia
Caja de conexiones

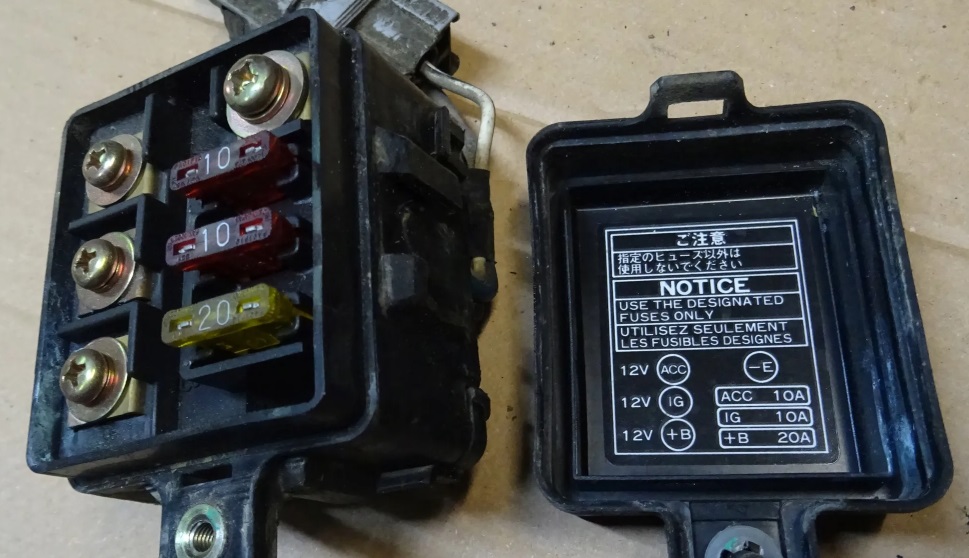

Diagrama de fotos
Designación
| ACC – terminal ACC del interruptor de encendido |
| IG – terminal IG1 del interruptor de encendido |
| + B – cartucho fusible del circuito eléctrico |
| – E – puesta a tierra |
Caja de fusibles y relés

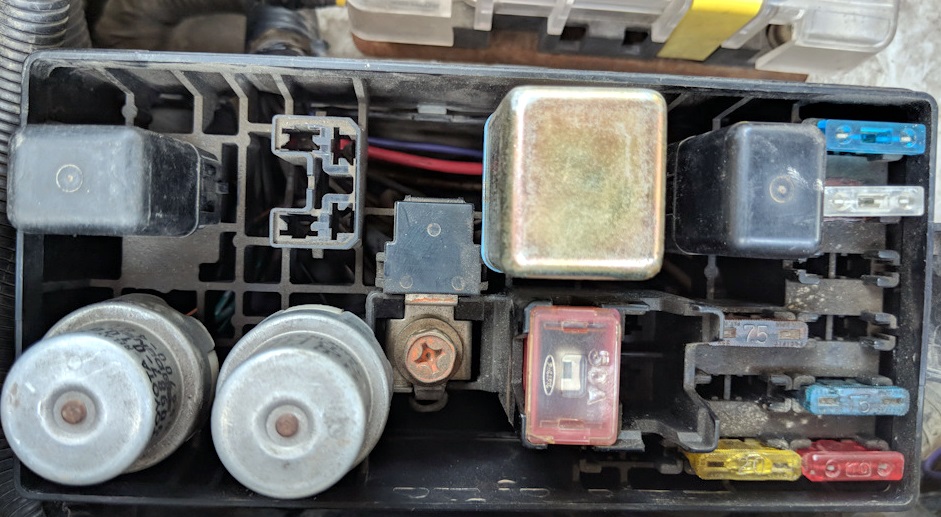

Ejemplo de foto

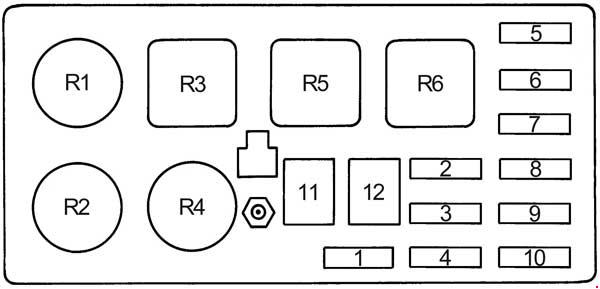

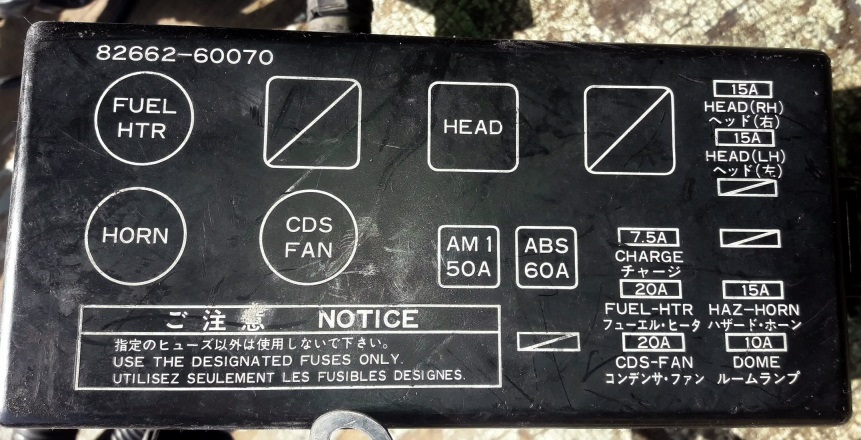

Ejemplo de circuito a partir de una cubierta de bloque.
Esquema
Objetivo
| 1 | No utilizado |
| 2 | 7.5A CHARGE – Sistema de carga, luz de advertencia baja |
| 3 | 15A EFI – Sistema de inyección de combustible multipuerto/Sistema de inyección de combustible multipuerto secuencial |
| 4 | VENTILADOR CDS 20A |
| 5 | CABEZA 15A (RH) – Faros derechos |
| 6 | CABEZA 15A (LH) – Faro izquierdo |
| 7 | No utilizado |
| 8 | No utilizado |
| 9 | 15A HAZ-HORN – Luces intermitentes de emergencia, bocinas |
| 10 | 10A DOME: iluminación interior, iluminación personal, iluminación del maletero, lámpara de encendido, lámpara de advertencia de puerta abierta, reloj, radio, reproductor de casetes, antena eléctrica, iluminación del tocador. |
| 11 | 50A AM 1 – Todos los componentes en los circuitos “CIG”, “WIPER”, “GAUGE”, “TURN”, “ECU-IG”, “REAR-HTR”, “IGN”, “DIFF” y “FL POWER” |
| 12 | ABS 60A – Sistema de frenos antibloqueo |
| Relé | |
| R1 | Control del motor |
| R2 | Alerta |
| R3 | No utilizado |
| R4 | No utilizado |
| R5 | faros |
| R6 | No utilizado |
Es posible que haya una unidad ABS adicional cerca.
