El Toyota Proace de segunda generación se fabricó en 2016, 2017, 2018, 2019, 2020, 2021, 2022, 2023, 2024. Durante este tiempo, la modelo recibió un lavado de cara. La versión de pasajeros de este modelo se llama Toyota Proace Verso. En este artículo presentaremos una descripción de los fusibles y relés del Toyota Proase Verso con diagramas de bloques, ejemplos fotográficos de ejecución y ubicación. Destacamos el fusible del encendedor.
La finalidad de los fusibles en los bloques, así como su número, pueden diferir de los presentados y dependen del año de fabricación, el nivel de equipamiento eléctrico (ECO / FULL) y la región de entrega de su automóvil.
Contents
Caja de fusibles interior Toyota Proace Verso 2G
Caja de fusibles

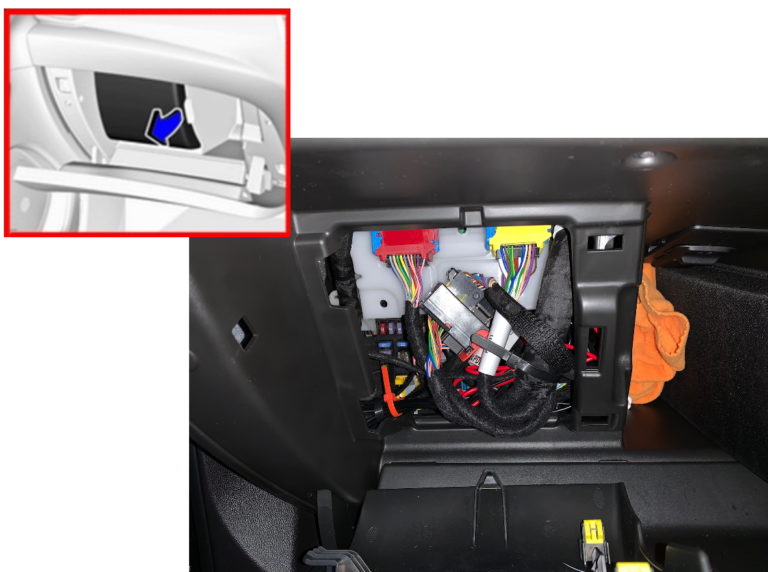

La caja de fusibles principal está ubicada en el lado izquierdo en la parte inferior del panel de instrumentos.

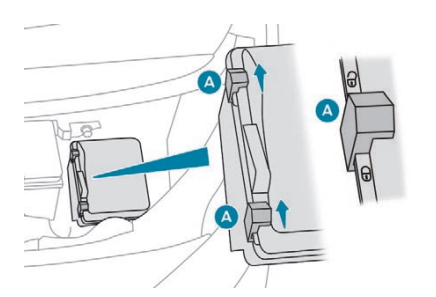

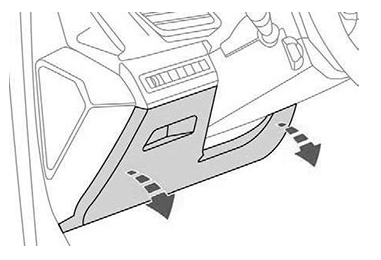

Para acceder, es necesario quitar la cubierta protectora o el cajón para objetos pequeños. En vehículos con volante a la derecha, esta unidad está ubicada en la guantera.
La caja de fusibles en sí se verá así.

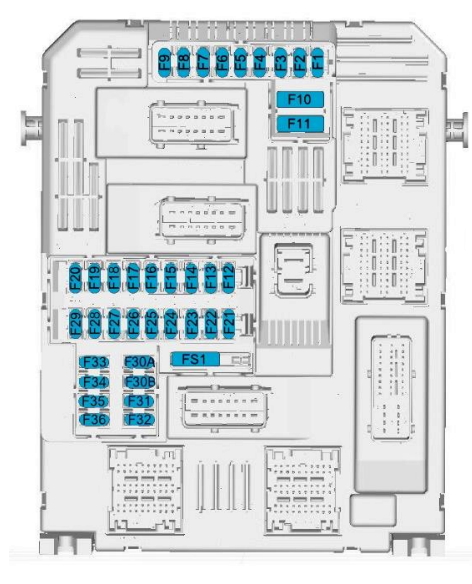

Esquema
Descripción
| F1 | 30A Completo: Completo: Interruptor de encendido, Botón de arranque ADML. |
| 10A ECO: retrovisor interior fotocromático, bomba de aditivo, DAEH, moleteada ASR+, embrague CTC. | |
| F2 | 3A Completo: Sensor de ángulo de dirección. |
| F3 | 3A Full: Toma de electrodomésticos, Joystic Comelec |
| 5A ECO: BSG TC | |
| F4 | 7.5A Completo: Toma de instrumentos, toma de diagnóstico, interruptor de freno de doble función, dispositivo central de mantenimiento de voltaje. |
| 15A ECO: Señal | |
| F5 | 5A Full: Pantalla multifunción, Cámara de visión trasera, Asistente de aparcamiento ECU. |
| 20A ECO: Bomba del lavaparabrisas delantero/trasero | |
| F6 | 15A completo: |
| 20A ECO: Bomba del lavaparabrisas delantero/trasero | |
| F7 | 10A completo: amplificador de audio, BCC trasero |
| 10A ECO: toma frontal de 12V. | |
| F8 | Limpiaparabrisas trasero |
| F9 | Lámpara interior |
| F10 | Cerraduras de motor externas/internas delanteras y traseras con accionamiento eléctrico + recogedor de combustible |
| F11 | Bloqueos de combustible internos/externos delanteros y traseros Recogedor de combustible |
| F12 | 3A Completo: Alarma, voltaje de alarma APV. |
| 7.5A ECO: Tope principal CTC, DMTC, Conector de diagnóstico. | |
| F13 | 3A Completo: Módulo de control de caldera, voltaje APV |
| 10A ECO: multiplexor frontal, CRT, BCC, VTH, MCP | |
| F14 | 15A completo: |
| 5A ECO: BTA, alarma | |
| F15 | 5A ECO: Conector de diagnóstico |
| F 16 | 5A completo: |
| 3A ECO: Interruptor de parada, DMTR | |
| F17 | 10A Full: Tomacorriente de 12V en el baúl o área de carga. |
| 5A ECO: CMB | |
| F18 | 5A Full: Unidad telemática autónoma. |
| 5A ECO: Calefactor del circuito de refrigeración del habitáculo. | |
| F19 | 5A Completo: Rastreador |
| 3A ECO: BSG, HDC, VCI | |
| F20 | 15A Lleno: Caja de fusibles en el compartimiento de relés 3. |
| F21 | 3A Full: carga de lámpara nómada, lector de tarjetas |
| 3A ECO: Bloqueo de dirección, empuje DEM (ADML) | |
| F22 | 3A Full: iluminación de guantera, lector de tarjetas. |
| 3A ECO: CDPL, CVM | |
| F23 | 3A completo: espejos Platinum en la puerta del conductor, taxi, asistente de estacionamiento con monitor de punto ciego. |
| 5A ECO: Se enciende el testigo del cinturón de seguridad. | |
| F24 | 5A Completo: Caso de servidumbre general, módulo de comunicación sous volant (CV00) |
| 5A ECO: AAS, cámara trasera | |
| F25 | 5A Completo: Interruptor Corrector de Proyector, Espejo Retrovisor Electrocrómico. |
| 5A ECO: Airbag | |
| F26 | 3A Completo: Conectores de instrumentos, indicador de desabrochado conductor y pasajero, voltaje APV. |
| 3A ECO: Control electrónico de estabilidad | |
| F27 | 3A Completo: Sensor de lluvia, Interruptor debajo del volante. |
| 5A ECO: Módulo de control de calefacción | |
| F28 | 10A Full: palanca de cambios frontal MCP-BCC, multiplexor de panel frontal, sistema de audio y head-up display. |
| 5A ECO: Rastreador | |
| F29 | 5A completo: carcasa de cableado del motor (PSF1) |
| 20A ECO: RD6, NAC, RCC | |
| F30A | 15A completo: tensión de audio APV |
| F30B | 15A completo: tensión de audio APV |
| F31 | 5A lleno: ECU del airbag |
| 15A ECO: sistema de audio del segundo montaje | |
| F32 | 5A Full: puerta lateral corredera izquierda y derecha. |
| 15A ECO: encendedor o toma de 12V. | |
| F33 | 15A Full: Encendedor o toma de 12V. |
| F34 | 3A Completo: Servidumbre Común Residencial, Caja de Conexión de Remolque |
| 5A ECO: Unidad de taxi, AAS con defensa antimisiles, espejos retrovisores regulables, carrocería transformable BTR. | |
| F35 | 5A Completo: ECU combinada de la unidad de conmutación del remolque, computadora de control del panel de instrumentos |
| 5A ECO: regulación de altura de faros, BCP, nivel de temperatura del líquido refrigerante, conector de diagnóstico. | |
| F36 | 20A Completo: Audio |
| 5A ECO: iluminación de guantera, dispositivo de recarga, lámpara de lectura de tarjetas. | |
| Relé | |
| R1 | Alimentación + accesorios |
| R2 | Alimentación + CAN |
| R3 | Completo: Borra la pantalla trasera. |
| ECO: Soporte +APC | |
| R4 | Completo: cerraduras de motor externas/internas delanteras y traseras. |
| R9 | |
| R4 | ECO: Relé del limpiaparabrisas trasero |
| R5 | ECO: Bomba lavaparabrisas |
| R6 | ECO: Bomba lavaparabrisas trasero |
| R7 | ECO: Cuerno |
| R8 | ECO: bloqueos del motor externos/internos delanteros y traseros. |
| R13 | |
El fusible 32 o 33 es responsable del funcionamiento del encendedor.
Caja de fusibles y relés
Este bloque está ubicado detrás de la caja de fusibles principal y está montado en la pared frontal del habitáculo.

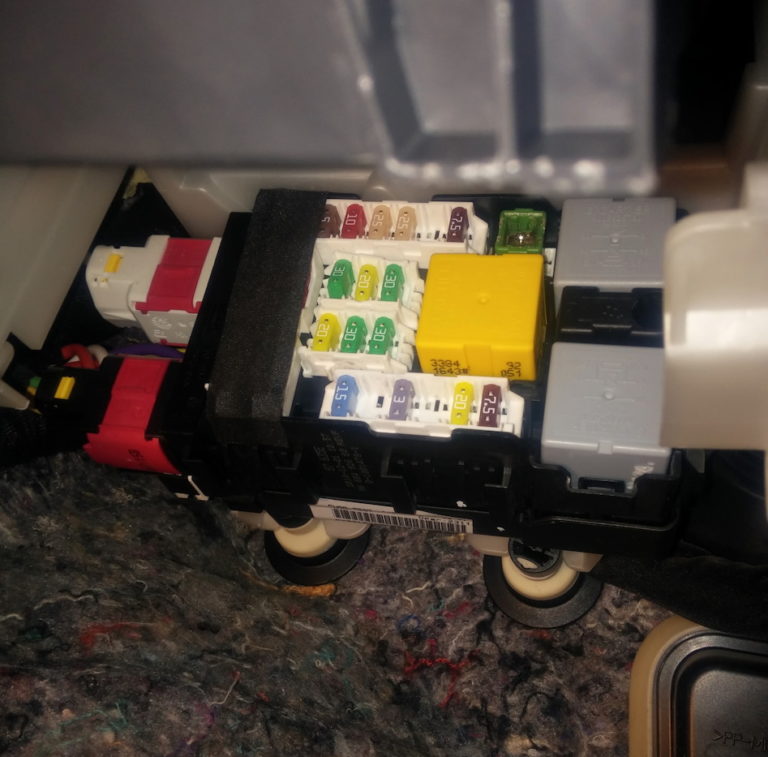

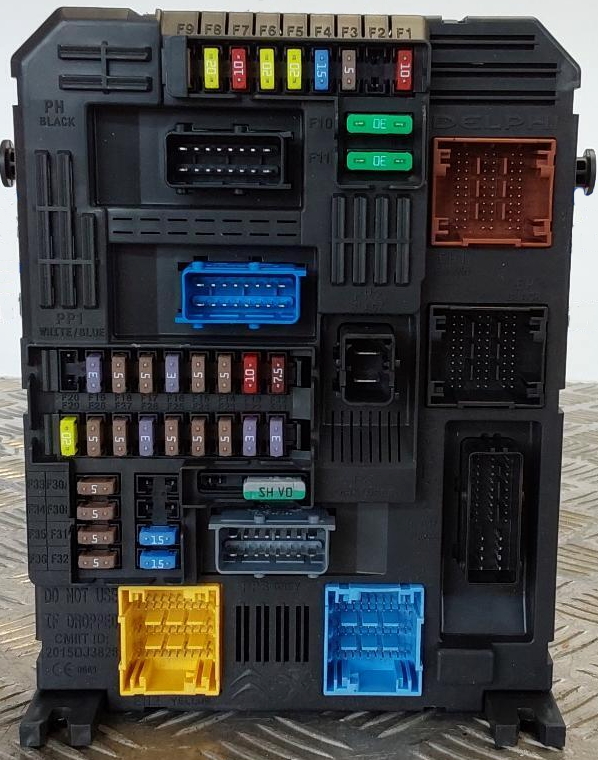

Ejemplo de foto

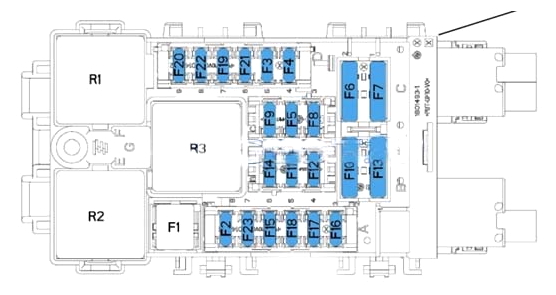

Esquema
Designación
| F1 | Ventana trasera calefactable 40A |
| F2 | 7.5A Completo: Completo: espejo calefactable |
| 10A ECO: Espejo calefactable | |
| F3 | 20A Completo: Toma de 230 V. |
| 30A ECO: elevalunas delanteros eléctricos | |
| F4 | 15A Completo: Espejo retrovisor abatible. |
| 30A Full: Espejo retrovisor abatible, Si 2 LVE | |
| 20A ECO: Toma 12V, kit APV 230V. | |
| F5 | 30A completo: |
| 20A ECO: BSG RQ | |
| F6 | 30A completo: motor del elevalunas eléctrico delantero |
| 10A ECO: Espejos plegables | |
| F7 | 30A Completo: asiento calefactable |
| 10A ECO: Espejos plegables | |
| F8 | 25A completo: amplificador de audio |
| 40A ECO: | |
| F9 | 20A Full: limpieza AR desde dos pantallas |
| 15A ECO: toma 12V RG2 | |
| F10 | 15A Completo: corriente de enchufe 12 V. |
| 3A ECO: BSG | |
| F11 | 5A Full: Un caso común de esclavitud en remolques, 7/13 pistas |
| 20A Full: Un caso común de esclavitud en remolques, 7/13 pistas | |
| 20A ECO: maletero calefactable, doble limpiaparabrisas trasero. | |
| F12 | 30A Full: asiento del conductor eléctrico |
| 20A ECO: asiento calefactable o banqueta calefactable. | |
| F13 | 40A completo: |
| F14 | 30A Completo: Asiento del pasajero eléctrico. |
| F15 | 25A completo: |
| F 16 | 5A completo: |
| F17 | 10A completo: |
| F18 | 25A completo: |
| F19 | 7,5A Completo: |
| F20 | 3A completo: |
| F21 | 3A Completo: Puerta lateral corrediza eléctrica izquierda y derecha. |
| F22 | 20A completo: toma para guantes, 12 V, kit APV 230 V. |
| F23 | 3A Completo: Caso de Servidumbre General de Tráiler |
| Relé | |
| R1 | Completo: espejo abatible derecho. |
| ECO: luneta trasera desempañante + espejos | |
| R2 | Completo: espejo abatible izquierdo. |
| ECO: elevalunas eléctricos | |
| R3 | Completo: espejos retrovisores y retrovisores calefactables. |
| ECO: Espejos plegables | |
| R4 | ECO: Espejos plegables |
| R5 | ECO: Tapa calefactable |
| R6 | ECO: Toma de 12V. |
| R7 | ECO: Asiento calefactable. |
Caja de fusibles del capó Toyota Proace Verso 2G
Caja de fusibles y relés
En el compartimento del motor, debajo del capó, en el lado izquierdo, al lado de la batería, se encuentra una caja de fusibles y relés. En el diseño se muestra un ejemplo de acceso.
Opción 1 (Completa)

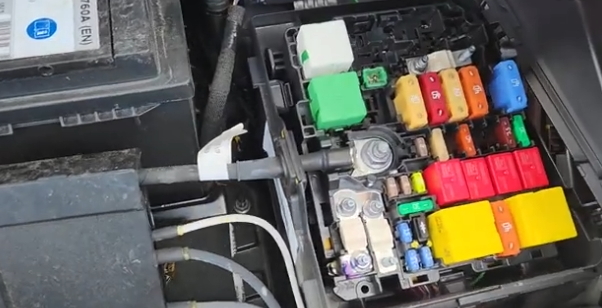

Ejemplo de foto

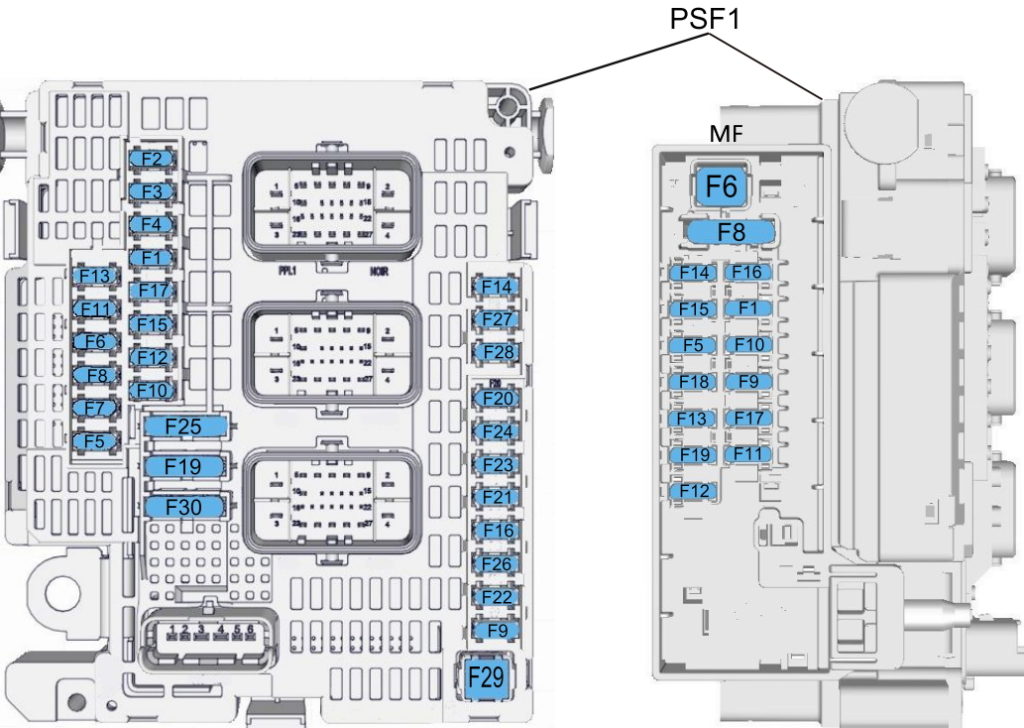

Esquema
Objetivo
| MF1 | – |
| MF5 | – |
| MF6 | – |
| MF8 | Diésel Euro 6: sensores NOX y SCR |
| MF9 | – |
| MF10 | – |
| MF11 | – |
| MF12 | Limpiaparabrisas, transmisión manual, ECU Ax6 III |
| MF13 | Refrigerante y calentador interior |
| MF14 | UE COMELEC Ax6 III |
| MF15 | – |
| MF16 | – |
| MF17 | – |
| MF18 | Interruptor de freno de doble función |
| MF19 | – |
| F1 | 1032 Control de relé del interruptor de alimentación centralizado, inyectores diésel |
| F2 | Control del relé de la unidad del ventilador de refrigeración, ventilador de bicicleta, unidad |
| F3 | Relé de dirección, Dispositivo central de soporte de tensión, Generador reversible |
| F4 | inyector SCR |
| F5 | Válvula accionada por bomba |
| F6 | Medidor de flujo de aire de admisión, reemplazo de válvula solenoide EGR |
| F7 | Controlador de solenoide de flujo de bomba diésel, solenoide proporcional TGV |
| F8 | Bomba de aceite electromagnética del sensor de detección de agua diésel |
| F9 | Inmovilizador electrónico |
| F10 | – |
| F11 | Caja del interruptor de seguridad de dirección 3, microproyector de corrección del motor, bomba de aditivo de combustible. Puerta lateral corrediza eléctrica. |
| F12 | Boquilla calefactora |
| F13 | Rastreador DMTR |
| F14 | Potente bomba de masa Lavaparabrisas delantero y trasero |
| F15 | Cálculo ARTIV, conector de diagnóstico, interruptor de embrague, sensor de nivel de refrigerante, ECU de dirección asistida |
| F 16 | Grupo de bombas de aire acondicionado AR |
| F17 | Interfaz de sistema incorporada |
| F19 | Limpiando el cristal frontal |
| F20 | Bomba eléctrica, lavaparabrisas delantero y trasero |
| F21 | Bomba lavafaros |
| F22 | Señalización sonora |
| F23 | Luz de carretera derecha |
| F24 | Luces de carretera izquierda |
| F25 | – |
| F26 | – |
| F27 | – |
| F28 | – |
| F29 | Inicio |
| F30 | Calentador diésel |
| Relé | |
| R1 | ECU del motor diésel |
| R2 | Conducir BSM |
| R3 | Conducir BSM |
| R4 | ECU del motor, relé de dirección CPC (1032), mantenedor de voltaje central, generador reversible, ventilador del motor |
| R5 | ECU del motor, bomba de aditivo FAP (DV6C-DV6D) |
| R6 | Suministros + transporte blindado de personal |
| R7 | Inicio |
| R8 | Limpiando el cristal frontal |
| R9 | |
| R1 | Bomba lavaparabrisas delantero y trasero |
| R11 | Bomba lavafaros |
| R12 | Señalización sonora |
| R13 | – |
| R14 | Luces de carretera izquierda |
| R15 | Luz de carretera derecha |
| R16 | |
| R17 | |
Opción 2 (ECO)

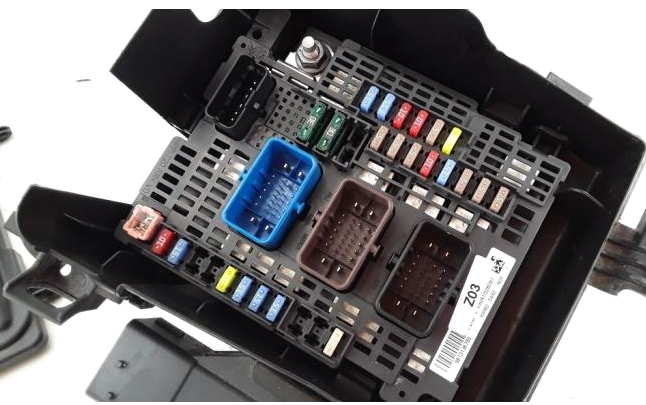

Foto

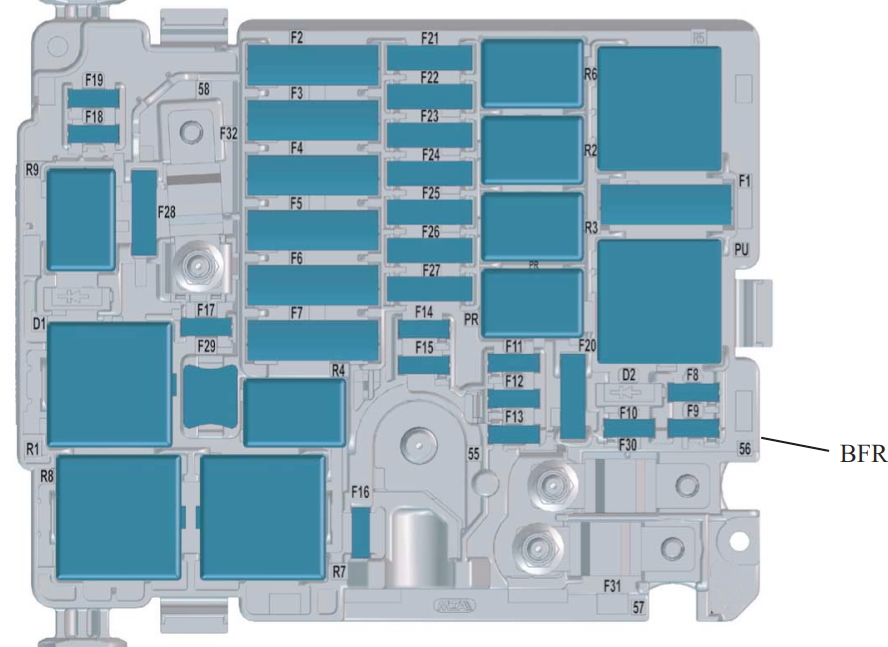

Esquema
Descodificación
| F1 | ventilador del aire acondicionado 40A |
| F2 | 60A Computadora Sistema ABS/ESP |
| F3 | Caja de fusibles interior 80A 3 |
| F4 | Sistema ABS/ESP informático 30A |
| F5 | Unidad de interruptor inteligente de 50 A (intermitentes a la derecha, luces de posición delanteras derechas, luces de freno derechas, luces de marcha atrás izquierda, luces antiniebla derechas). Parabrisas con calefacción de 20 A |
| F6 | 60A Unidad de control del ventilador de refrigeración de dos velocidades (GMV) 20A Calculadora BVA AxN8 – Calculadora BVA Ax6III (térmica) |
| F7 | Caja de conmutación inteligente 70A |
| F8 | Bomba de combustible de control del motor de 15 A, termostato controlado por piloto – válvula solenoide de la bomba de aceite (descarga EC – válvula solenoide eléctrica – medidor de flujo de aire de admisión – sensores de oxígeno (EP6FADTX), termostato controlado por piloto – suministro de agua conmutable, válvula solenoide eléctrica (EP6FDT) Motor de computadora de 20 A (para EB2DT o EP6FDT) l Bomba de refuerzo controlada (para DV6F o DW10F) |
| F9 | Bomba de elevación pilotada de 15 A (DW10F), válvulas de admisión y escape v válvulas solenoides – Termostato pilotado – Válvula solenoide de la bomba de aceite (descarga EC – Válvula solenoide eléctrica – Medidor de flujo de aire de admisión – Sensores de oxígeno (EP6FADTX), termostato pilotado – Solenoide eléctrico de suministro de agua conmutable Válvula (EP6FDT) |
| F10 | Computadora del motor de 15 A – Solenoide de bomba de control de flujo diésel – Válvula solenoide de control de presión del turbocompresor (DV5R y DW10F) – Termostato S (DV5R) – Calentador de purga – Válvulas solenoides ajustables de válvulas de admisión y escape (EP6FADTX) – Lavado de cilindros – Sensores de oxígeno elevados (EB2ADTS) ) |
| F11 | Computadora del motor 20A |
| F12 | 5A Instruments – Relé GMV – Istars – DMTC, refrigeración por agua eléctrica con turbocompresor (EB2ADTS y EP6FADTX), unidad de servicio inteligente (EP6FADTX) |
| F13 | Caja de interruptor inteligente 5A |
| F14 | Bloque de nivel de carga de batería 5A |
| F15 | Parabrisas calentado eléctricamente 20A |
| F 16 | 15A Luces antiniebla 10A Luces de circulación diurna |
| F17 | 10A Diagnóstico relé GMP BFRM – BSI1 – Calculador motor – Sensor Nox inferior (inyectores DV5R y DW10 (DV5R) |
| F18 | 10A Luces altas faros derechos |
| F19 | 10A Luces largas faros izquierdos |
| F20 | 30A Computadora del motor l Bomba de carga (para ER6EDT) – bobinas de encendido (EB2ADTS y EP6FADTX) |
| F21 | Arrancador 30A |
| F22 | Reserva 40A – Taxi |
| F23 | Arrancador/generador 40A |
| F24 | Caja de fusibles 40A en el habitáculo 5 |
| F25 | Caja de fusibles interior 40A 3 |
| F26 | Calentador 15/20A |
| F27 | Unidad de conmutación inteligente 25A (Faro de luz de cruce derecho – Luces de marcha atrás derechas – Luces antiniebla izquierdas – Luces de posición traseras izquierdas – Tercera luz de freno). |
| F28 | Alimentación 30A para bomba de urea y resistencia de calentamiento del tubo de urea (UCE o DV5R) – Sensor de Nox (DW10F) – Calculador del motor (EP6FADTX) – (BlueInjection, AdBlue) |
| F29 | Limpiaparabrisas 40A |
| F30 | Unidad de precalentamiento 80A |
| F31 | Unidad de conmutación y protección 80A |
| F32 | Dirección asistida 80A, Luz de cruce izquierda – Intermitentes estáticos – Intermitentes laterales – Intermitentes izquierdos – Luces laterales delanteras izquierda y trasera derecha – Luces de freno izquierdas – Luces de matrícula. |
| Relé | |
| R1 | Ordenador de control del motor / diésel Euro6 (alimentación del módulo SCR) |
| R2 | Compresor de aire acondicionado/parabrisas calefactado |
| R3 | Arrancador/preacondicionamiento térmico |
| R4 | Luces antiniebla/luces de circulación diurna |
| R5 | ventilador del aire acondicionado |
| R6 | Inicio |
| R7 | Limpiaparabrisas delantero |
| R8 | Limpiaparabrisas delantero |
| R9 | faros |
Bloque de batería

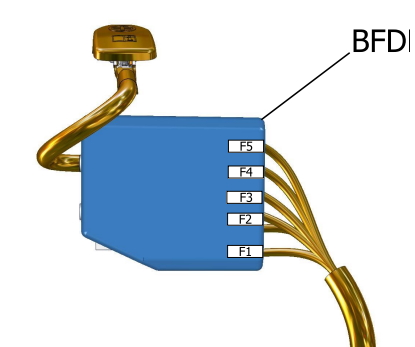

Un bloque de fusibles de alta potencia está conectado al terminal positivo de la batería.
Esquema
Objetivo
- 60A – Central eléctrica de control para motor de ventilador de dos velocidades
- 100A – Caja de fusibles
- 80A – Dirección asistida
- 80A – Caja de fusibles interior
- 80A – Caja de fusibles interior
Si encuentras algún error o tienes algo que añadir, escribe en los comentarios.
