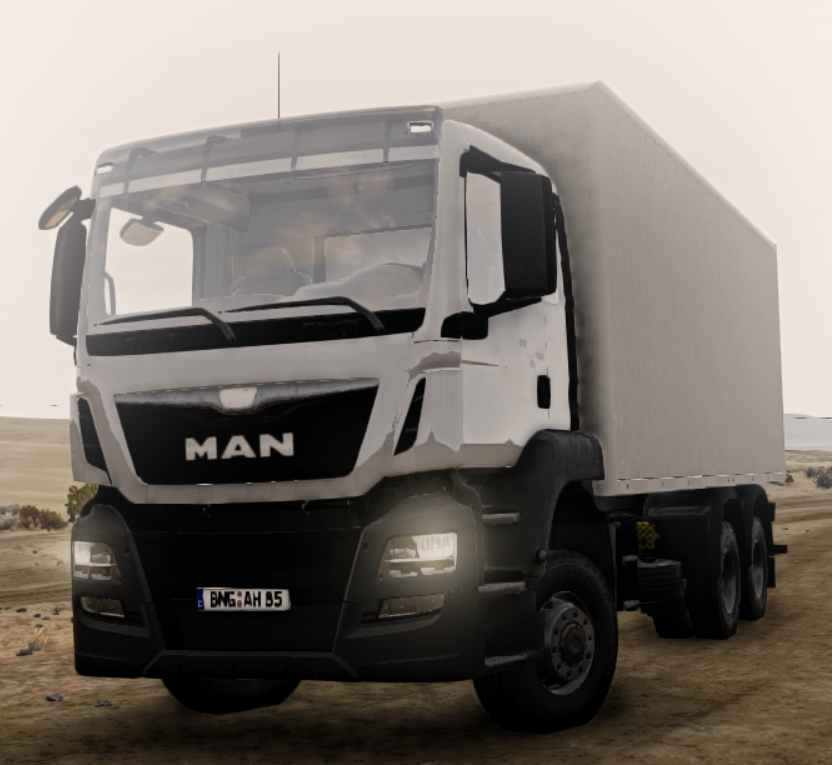

La familia de camiones MAN TGS TGX se fabricó en los años 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016. Después de esto, los modelos rediseñados y actualizados se producen en 2017, 2018, 2019, 2020, 2021, 2022, 2023 con diversas modificaciones y diseños.
En general, MAN TGS y MAN TGX tienen circuitos eléctricos similares, porque diseñado sobre una base común. En este material podrá encontrar una descripción de los fusibles y relés Man TGS y Man TGH con diagramas de bloques y su ubicación. Resaltemos el fusible responsable del encendedor.
La ubicación de fusibles y relés puede diferir de los presentados y depende del año de fabricación, el nivel de equipamiento eléctrico y la región de entrega de su MAN. Verifique la información con sus diagramas en la parte posterior de la cubierta de la unidad u otra documentación técnica.
Caja de fusibles Man TGS TGX
La caja principal de fusibles y relés se encuentra en el panel de instrumentos, del lado del pasajero. Para acceder, desatornille los tornillos de montaje (5) en sentido antihorario hasta el tope.

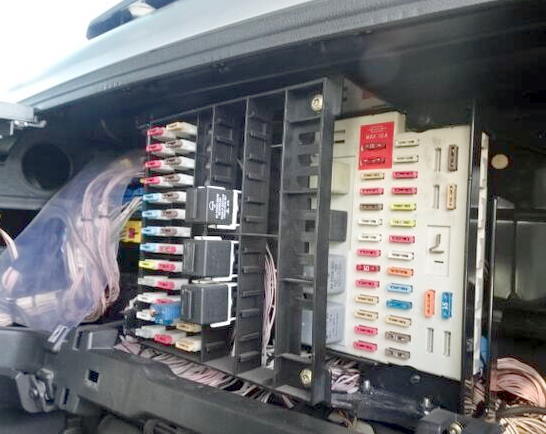

El bloque en sí se verá así.

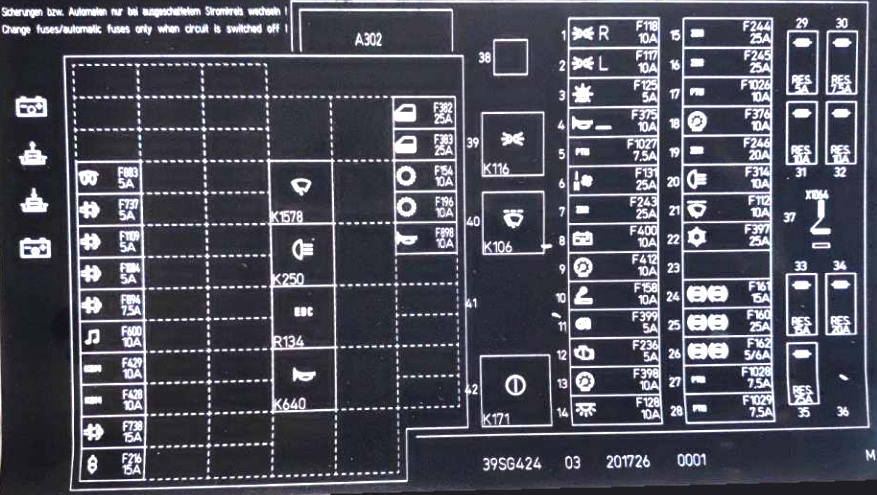

Esquema de la portada del bloque.
Descripción
| 1 | Fusible F118 para baliza trasera derecha y luz de estacionamiento derecha |
| 2 | Fusible F117 para marcador trasero izquierdo y luz de estacionamiento izquierda, |
| 3 | Fusible F125 para iluminación del panel de instrumentos, interruptores de palanca, iluminación del botón de encendido, |
| 4 | F375 (borne 15) fusible exterior cabina, señal |
| 5 | Fusible de alimentación F1027 para el procesador de control del vehículo (terminal 15), |
| 6 | Fusible del ventilador del calentador F131 |
| 7 | Fusible de potencia F243 para la computadora central de a bordo – potencia constante, no a través del interruptor de encendido, |
| 8 | batería f400 |
| 9 | Alimentación F412 para tacovelocímetro e indicadores del cuadro de instrumentos, (terminal 30) |
| 10 | Encendedor de cigarrillos F158, enchufe |
| 11 | Fusible de carga F399, potencia de excitación del generador (terminal 15) |
| 12 | F236 alimentación de la unidad EDC (borne 15), (esquemas eléctricos – EDC 7 C32, -EDC 7 D2840, -EDC 6.1) |
| 13 | F398 fuente de alimentación para tacovelocímetro e indicadores del tablero de instrumentos, (terminal 15) |
| 14 | Fuente de alimentación del consumidor F128 (voltaje constante), |
| 15 | Fuente de alimentación F244 de la computadora central de a bordo (terminal 30-1), |
| 16 | Alimentación F245 del ordenador central de a bordo (borne 30-2), |
| 17 | Fuente de alimentación F1026 al procesador de control del vehículo, |
| 18 | Fusible de cabina F376 para consumidores (borne 15), |
| 19 | F246 fuente de alimentación del ordenador central de a bordo (borne 15), |
| 20 | Fusible del reflector de marcha atrás F314, |
| 21 | Fuente de alimentación F112 para sistema limpiaparabrisas y lavaparabrisas. |
| 22 | aire acondicionado F397, |
| 23 | Fuente de alimentación F106 del dispositivo de antorcha eléctrica, |
| 24 | F161 alimentación del sistema EBS\ABS – válvula limitadora de accionamiento del freno, |
| 25 | Sistema de alimentación F160 EBS\ABS remolque, |
| 26 | F162 EBS\fuente de alimentación de control ABS, |
| 27 | Fuente de alimentación F1028 al procesador de control del vehículo o unidad de control. |
| 28 | Fuente de alimentación F1028 al procesador de control del vehículo o unidad de control. |
| 29 | reservar |
| 30 | reservar |
| 31 | reservar |
| 32 | reservar |
| 33 | reservar |
| 34 | reservar |
| 35 | reservar |
| 36 | reservar |
| 37 | saltador, |
| 38 | herramienta |
| 39 | Relé K116 para luces de estacionamiento y luces de estacionamiento traseras. |
| 40 | Relé de limpiaparabrisas integral K106 |
| 41 | Relé K102 para dispositivo de antorcha eléctrica |
| 42 | Relé consumidor K171 (borne 15) |
El fusible número 10 o F216 es responsable del funcionamiento del encendedor.
Se pueden instalar fusibles adicionales junto a la batería, que son responsables del funcionamiento de dispositivos con una fuente de energía constante y otros dispositivos.
Eso es todo. Y si tienes algo que añadir o encuentras algún error, escribe en los comentarios.
