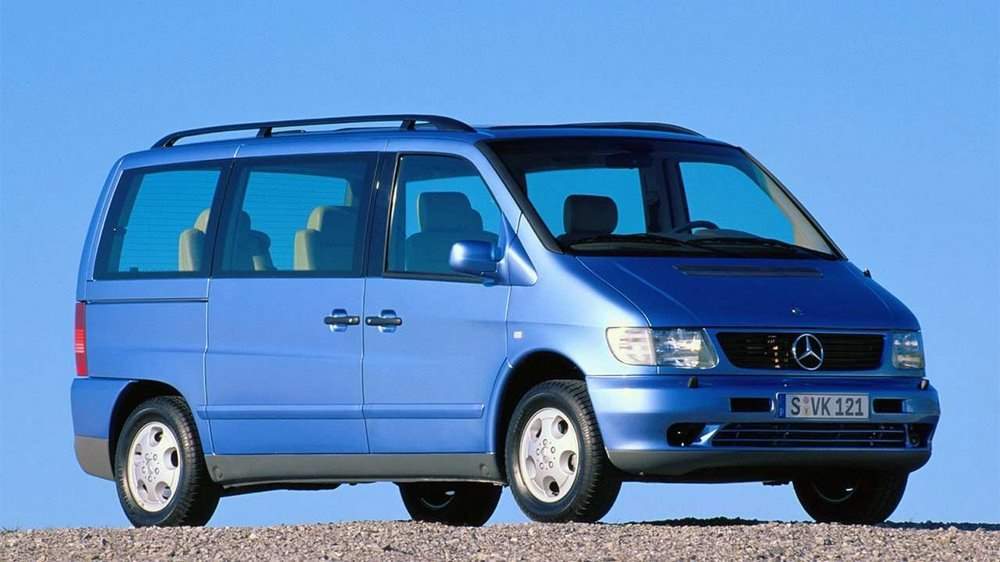

Mercedes-Benz Vito W638 representa la primera generación de la gama Mercedes Vito con la denominación 638 y se fabricó en los años 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 y 2003 con motores de gasolina y diésel (los más populares). eran los motores 2.2 cdi ). Durante este tiempo, el modelo sufrió un rediseño. En esta publicación encontrará una descripción del fusible y relé Mercedes Vito 638 con diagramas de bloques y ejemplos fotográficos de su ubicación. Resaltemos el fusible responsable del encendedor.
El diseño de los bloques y la finalidad de los elementos que contienen pueden diferir de los presentados y depender del año de fabricación y del nivel de equipamiento eléctrico.
Contents
Ubicación fusibles Vito W638
La primera caja de fusibles se encuentra directamente debajo de la dirección y está cubierta por una cubierta protectora.

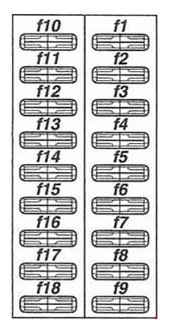

Esquema
Descripción
| 1 | 10/15A Luces de posición derecha, circuito de alimentación 58 relé K71, conector de remolque X18 |
| 2 | 10/15A Luz de carretera derecha, conector X146 |
| 3 | 10/15A Luz de carretera izquierda, indicador de luz de carretera, relé 1 faros antiniebla K88 (sistema DRL), conector X146 |
| 4 | 15A Unidad de control para el sistema de bloqueo de conveniencia, relé de bocina, interruptor de límite de luz de marcha atrás (transmisión manual), interruptor de posición del selector de transmisión automática (sensor), botón de control de crucero (M111) |
| 5 | 15A Sensor de luz de freno, botón de control de crucero, indicador de fallo de transmisión (M104.900) |
| 6 | 20A Limpiaparabrisas, limpiaparabrisas trasero, luz de advertencia de peligro |
| 7 | 10/15A Unidad de seguimiento de averías de lámparas de iluminación exterior, intercambiador de calor (M611), tacógrafo, conector de diagnóstico, lámparas de iluminación de guantera, sensor de velocidad (M104.900), interruptor de recirculación de aire en la cabina, indicador de nivel de líquido en el depósito. lavacristales, indicador luminoso y pantalla del sistema ADS/ABD, indicador ABS/ETS |
| 8 | 20A Procesador de navegación, encendedor de cigarrillos , lámpara interior, lámpara de puerta corredera, antena automática, radio, conector de maletero |
| 9 | 10/15A Intermitentes de dirección (luces de emergencia), cuadro de instrumentos, tacógrafo, reloj |
| 10 | 7,5/15A Iluminación del grupo de instrumentos, iluminación de la matrícula, luces de circulación diurna, radio o receptor del coche, lámparas de iluminación de la unidad de control del aire acondicionado, lámpara de iluminación del selector de marchas de la transmisión automática, lámpara de iluminación del encendedor de cigarrillos, lámparas de iluminación de la matrícula, bobinado del relé K19 del cristal unidad del sistema de limpieza: faros, relé para encender las luces antiniebla delanteras K88/K89 (solo con DRL), tacógrafo, grupo de instrumentos, luces de iluminación de botones e interruptores |
| 11 | 10/15A Luces de posición izquierda, luces de matrícula, circuito de relé K71 58, conector de remolque |
| 12 | 15A Luz de cruce derecha, luz antiniebla trasera, relé del sistema DRL, lámpara de iluminación del interruptor de las luces antiniebla delanteras y traseras |
| 13 | 15A Luz de cruce izquierda, relé del sistema DRL |
| 14 | 15A Interruptor de luces antiniebla delanteras y traseras, interruptor de luces antiniebla delanteras |
| 15 | 15A Autorradio o radio, procesador del sistema de navegación, airbags |
| 16 | No utilizado |
| 17 | No utilizado |
| 18 | No utilizado |
El fusible número 8 a 20 A es el responsable del encendedor.
Hay dos relés instalados en el lateral del bloque. Izquierda: relé de señal de giro, derecha: relé del limpiaparabrisas.
Bloque debajo de la guantera
La segunda caja de fusibles está ubicada en la parte inferior del panel, en el espacio para los pies del pasajero, debajo de la guantera.
Esquema
Designación
| 1 | 7.5A Ventilaciones de las ventanillas laterales de la carrocería |
| 2 | Ventana de la puerta derecha de 30 A y techo corredizo delantero, interruptor de posición del techo corredizo delantero, interruptor del elevalunas eléctrico central (puerta del conductor), interruptor del elevalunas eléctrico de la puerta del pasajero |
| 3 | 30A Ventana de la puerta izquierda y techo corredizo trasero, interruptor de posición del techo corredizo trasero, interruptor del elevalunas eléctrico de la puerta del conductor |
| 4 | 25A Unidad de control de cierre centralizado, actuadores de cierre |
| 5 | 10A Luz de parasol izquierda, luz de parasol derecha, luz interior izquierda, luz interior derecha, luz interior trasera |
| 6 | Tomacorrientes de 20 A. |
| 7 | Unidad de teléfono móvil GSM 7.5A, auricular de teléfono móvil |
| 8 | Unidad de control antirrobo 20A, botón de alarma antirrobo |
| 9 | Relé del calentador de fluido auxiliar 10A |
| 10 | Sirena antirrobo (ATA) 7,5A/10A |
| 11 | 7.5A Unidad de control del sistema antirrobo, unidad de control de intermitentes adicionales (intermitente izquierdo), unidad de control de señales especiales (intermitente izquierdo), unidad de control del sistema antirrobo (ATA 2), luz intermitente izquierda, intermitente delantero izquierdo lámpara, señal de giro trasera izquierda, relé de señal de giro izquierda, lámpara indicadora de giro izquierda |
| 12 | 7.5A Unidad de control del sistema antirrobo, unidad de control de intermitentes adicional (intermitente derecho), unidad de control de intermitentes especial A44 (intermitente derecho), unidad de control del sistema antirrobo (ATA 2), luz intermitente derecha, giro delantero derecho lámpara de señal, lámpara de señal de giro trasera derecha, relé de señal de giro a la derecha, lámpara indicadora de giro a la derecha |
| 13 | Centralita sistema antirrobo 7,5/15/20A (ATA 2) |
| 14 | Centralita sistema antirrobo 7,5A (ATA 2) |
| 15 | 7.5A Sensor ultrasónico delantero (ATA2), sensor ultrasónico trasero (ATA2), sirena antirrobo (ATA 2) H18 |
| 16 | No utilizado |
| 17 | No utilizado |
| 18 | No utilizado |
Bloques debajo del asiento del conductor

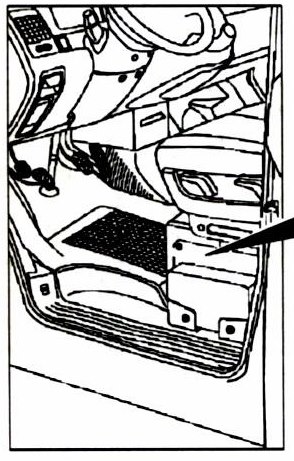

En el lateral, debajo del asiento del conductor, hay 2 bloques separados con fusibles y relés.
Fusible cuadro

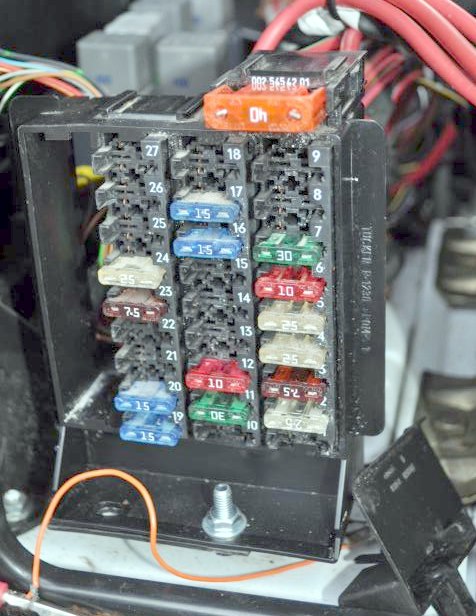

Ejemplo de foto

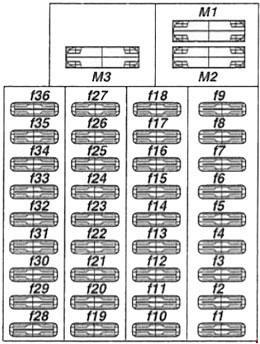

Esquema
| 1 | 7,5/10A Unidad de control electrónico ABS, ASR, EBV, unidad de control de suspensión neumática |
| 2 | 25A Combinación de relé de control del limpiaparabrisas trasero (M111, M611) / unidad de control del sistema de autorización de conducción (DAS) (M104) |
| 3 | 7.5A Ventilador del radiador (M111 a 01.02.00) / Unidad de control del sistema de autorización de conducción (DAS) (M111, M611) |
| 4 | 25A Ventilador del radiador (motor de gasolina), enfriador de aire de carga (motor diésel) |
| 5 | Grupo ABS electrohidráulico 25A (desde 01.02.00) |
| 6 | Módulo de control de transmisión automática de 10 A (módulo de control ETC), módulo de control del sistema de autorización de conducción (DAS)/módulo de control del motor de gasolina (módulo de control ME-SFI) (M104) |
| 7 | Unidad de control del calentador 30A |
| 8 | Relé 20A para sistema limpiacristales de faros |
| 9 | 7,5A Unidad de control de calefacción adicional/interruptor de modo ASR (M111, M611 a partir del 01.02.00) |
| 10 | Enchufe para refrigerador de remolque 25A |
| 11 | Relé combinado de limpiaparabrisas trasero de 30 A, antirremolque (EDW/ZV), relé de señal de giro del lado izquierdo, relé de señal de giro del lado derecho |
| 12 | Unidad de control de aire acondicionado 10A |
| 13 | Relé del compresor de suspensión neumática 30A |
| 14 | 7.5A Unidad de control de suspensión neumática, tacógrafo, iluminación auxiliar, unidad de control de calentador de líquido estacionario, unidad de control de intermitentes adicionales |
| 15 | Potencia de radio de 7,5 A. |
| 16 | Unidad de control de calefacción 15A, consola de taxi |
| 17 | 15A Unidad de control de transmisión automática, selector de marchas de transmisión automática, botón de selección de programa de transmisión automática (M111 del 01/02/00 y M611), interruptor de modo de transmisión automática (M111 hasta el 01/02/00), interruptor de posición del selector de transmisión automática (sensor) |
| 18 | Unidad de control antirrobo 10A, unidad de teléfono móvil GSM, unidad de auricular, ajustador del espejo de la puerta del conductor, ajustador del espejo de la puerta del pasajero, espejos retrovisores exteriores con calefacción, unidad del interruptor de ajuste del espejo |
| 19 | Relé de bloqueo del motor de arranque de 15 A (M111), relé de bomba de combustible (M111), motor del ventilador del radiador (M111), relé de bomba de fluido (M611), calentador de respiradero (M611) |
| 20 | 15A Abrazadera 15 (motores de gasolina) |
| 21 | 15A Alimentación bobina de encendido (motor de gasolina) |
| 22 | 20A Bomba de combustible (motor de gasolina) |
| 23 | Unidad de control del motor diésel 7,5A |
| 24 | Unidad de control de motor diésel 25A |
| 25 | Relé de calentador de aceite estacionario 10A |
| 26 | 25A Unidad de control del calentador (motor diesel), alimentación del calentador no volátil (funcionamiento con el motor parado) |
| 27 | 25A Unidad de control de calefacción adicional |
| 28 | Circuito de alimentación de relé de 15 A D+, relé de luz antiniebla (DRL) |
| 29 | Relé DRL 10A (luces de circulación diurna) |
| 30 | Relé DRL 10A (luces de circulación diurna) |
| 31 | Relé del circuito de alimentación de 10 A 58 |
| 32 | 30A Circuito de regulación y calefacción del asiento izquierdo |
| 33 | 25A Circuito de regulación y calefacción del asiento derecho |
| 34 | Separador de agua 7.5A |
| 35 | 7.5A Aire acondicionado trasero |
| 36 | 15A Aire acondicionado trasero |
| M1 | Unidad de ventilador de refrigeración del motor 40A 250W |
| M1 | Unidad de ventilador de refrigeración del motor 60A 500W |
| M2 | Bomba de unidad hidráulica ABS 50/60A |
| M3 | Soplador de aire secundario 40A (motor de gasolina) |
Rsquema relés

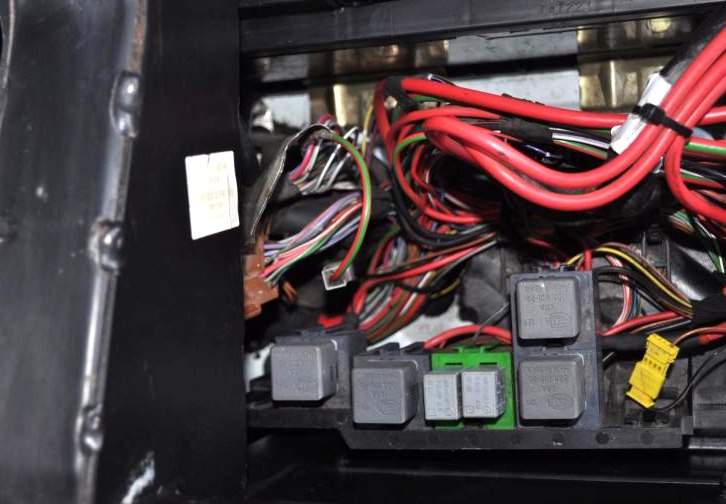

Foto

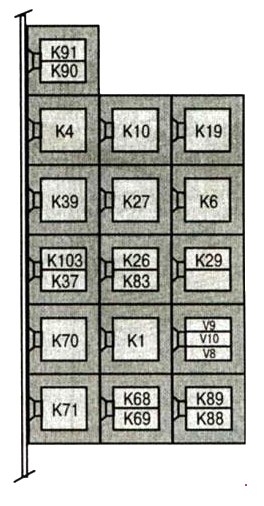

Esquema
| K91 | Relé de señal de giro a la derecha (sistema de cierre centralizado con mando a distancia) |
| K90 | Relé de señal de giro a la izquierda (sistema de cierre centralizado con mando a distancia) |
| K4 | Relé del circuito de alimentación 15 (bloqueo de la columna de dirección 2) |
| K10 | Relé del compresor de suspensión neumática |
| K19 | Relé para sistema limpiacristales de faros |
| K39 | Relé de la bomba de combustible |
| K27 | Relé de asiento descargado |
| K6 | Relé de la unidad de control del motor |
| K103 | Relé de bomba de carga de refrigeración del motor |
| K37 | Relé de bocina (bocina) |
| K26 | Relé del circuito de alimentación D (bloqueo de columna 3) |
| K83 | Relé de faros antiniebla |
| K29 | Relé de calefacción estacionaria (ZHE) |
| K70 | Relé del circuito de alimentación 15 (equipo especial) |
| K1 | Relé de bloqueo del motor de arranque |
| V9 | Diodo antirrobo ATA 1 |
| V10 | Diodo antirrobo ATA 2 |
| V8 | Diodo de bomba de refuerzo de calentador estacionario |
| K71 | Relé del circuito de potencia 58 |
| K68 | Relé del sistema DRL |
| K69 | Relé del sistema DRL |
| K88 | Relé 1 para encender faros antiniebla (con sistema DRL) |
| K89 | Relé 2 para faros antiniebla (con sistema DRL) |

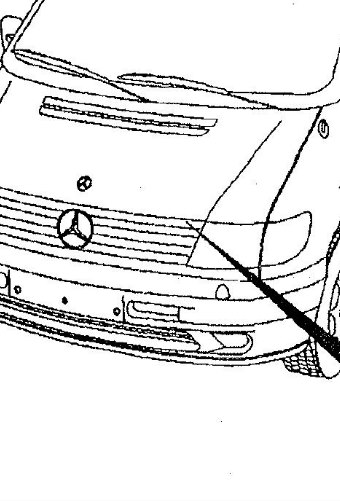

Se pueden instalar relés adicionales, por ejemplo un relé de precalentamiento, por separado, debajo del capó.
Y si tienes algo que añadir, escríbelo en los comentarios.
