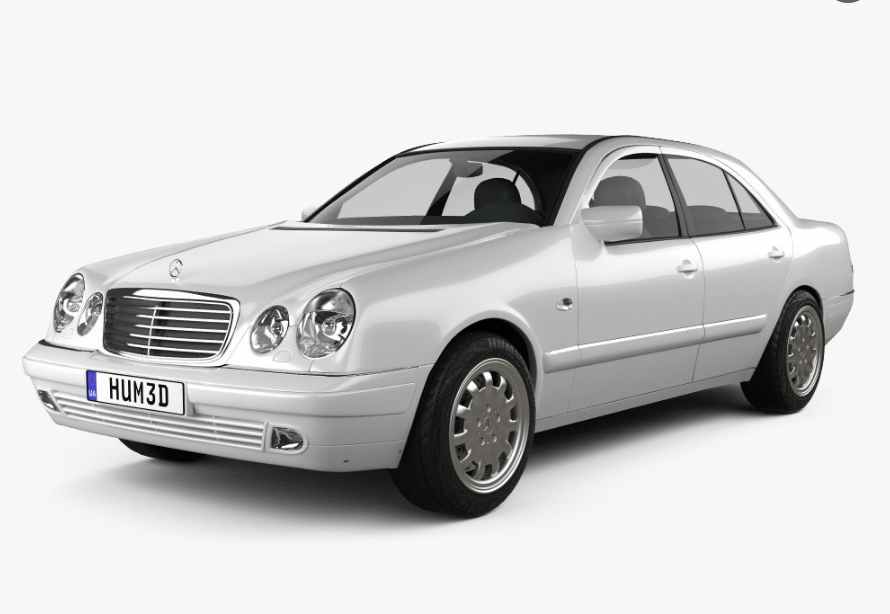

El Mercedes-Benz W210 representa la segunda generación de turismos de la Clase E, que se fabricaron en los años 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 y 2003 con carrocería sedán W210 y familiar S210. Durante este tiempo, el modelo sufrió un rediseño. En este material encontrará información sobre la ubicación de todas las unidades de control electrónico, una descripción detallada de los fusibles y relés del Mercedes 210 con diagramas de bloques, ejemplos fotográficos de diseño y su ubicación. Destacamos el fusible del encendedor.
La ubicación de los bloques y elementos en ellos puede diferir de los presentados y depender del año de fabricación y del nivel de equipamiento eléctrico de su coche. Consulta la información con tus diagramas en la portada del bloque.
Contents
- Ubicacion caja de fusibles Mercedes W210
- Caja de fusibles del capó Mercedes-Benz W210
- Caja principal de fusibles y relés.
- Caja de fusibles y relés adicional
- Caja de fusibles interior Mercedes W210
- Caja de fusibles en el panel de instrumentos.
- Volante a la izquierda
- Manejo del lado derecho
- Caja de fusibles debajo del asiento trasero

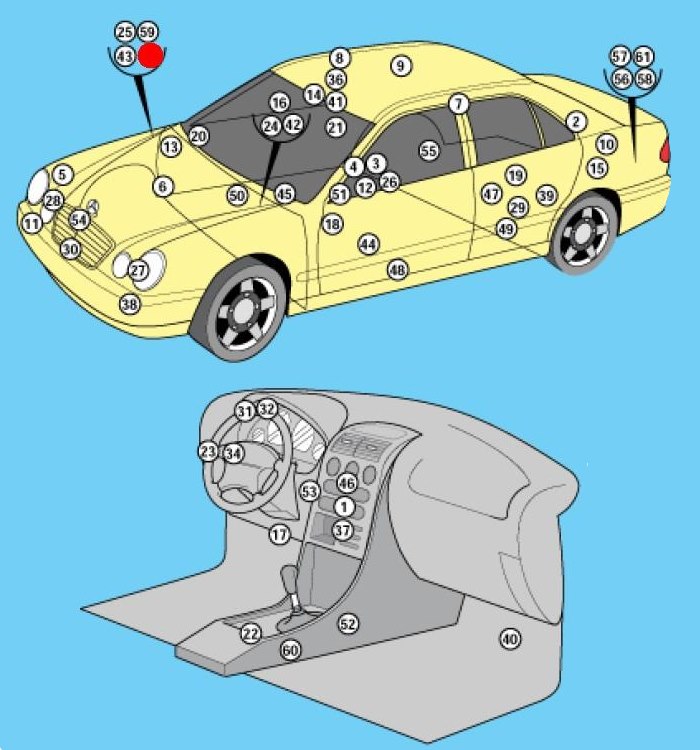

Ubicacion caja de fusibles Mercedes W210
Disposición general de las unidades de control electrónico.
Descripción
| 1 | Unidad de control del aire acondicionado – en el panel de control de la calefacción |
| 2 | Amplificador de señal de antena: debajo del estante trasero |
| 3 | Unidad de control del sistema antirrobo (integrado por bomba de vacío) – debajo del asiento trasero |
| 4 | Sensor de inclinación del vehículo (sistema antirrobo): debajo del asiento trasero |
| 5 | Alarma antirrobo (1997) |
| 6 | Bocina antirrobo (1998) – detrás del paso de rueda |
| 7 | Sensor de cambio de volumen (sistema antirrobo), izquierdo (algunos modelos) – pilar B |
| 8 | Sensor de cambio de volumen (sistema antirrobo), derecho (algunos modelos) – pilar B |
| 9 | Sensores de cambio de volumen (sistema antirrobo) (algunos modelos) |
| 10 | amplificador de salida de audio |
| 11 | Unidad de control de calefacción adicional |
| 12 | Batería – debajo del asiento trasero |
| 13 | Unidad de control de cierre centralizado (infrarrojos) |
| 14 | Sensor de señal de cierre centralizado (infrarrojos) – en el espejo retrovisor interior |
| 15 | Centralita de control (en caso de accidente) (con TELE AlD) – lado izquierdo del maletero |
| 16 | Conector de diagnóstico (DLC) 1 |
| 17 | Conector de diagnóstico (DLC) 2(2001) |
| 18 | Unidad de control eléctrico de puerta, lado del conductor (03/97^) |
| 19 | Unidad de control eléctrico de puerta, lado del conductor (trasero) (03/97^) |
| 20 | Unidad de control eléctrico de puerta, lado del pasajero (03/97) |
| 21 | Unidad de control eléctrico de puerta, lado del pasajero (trasero) (03/97) |
| 22 | Unidad de control del elevalunas eléctrico – en el bloque de interruptores de la consola central |
| 23 | Caja de fusibles/relés, panel de instrumentos |
| 24 | Caja de fusibles/relés, compartimento del motor 1 |
| 25 | Caja de fusibles/relés, compartimento del motor 2 |
| 26 | Caja de fusibles/relés, debajo del asiento trasero |
| 27 | Unidad de control de faros izquierda (modelos con faros de xenón) |
| 28 | Unidad de control de faros derecha (modelos con faros de xenón) |
| 29 | Unidad de control del alcance de las luces (modelos con faros de xenón) |
| 30 | Bocinas: detrás del parachoques delantero |
| 31 | Unidad de control del interruptor de encendido |
| 32 | Unidad de control del inmovilizador electrónico – combinada con unidad de control del interruptor de encendido |
| 34 | Unidad de control de iluminación – en el interruptor de faros |
| 35 | Unidad de control multifunción 1 (02/97) – funciones: Cierre centralizado, elevalunas eléctricos, techo corredizo (sistema de cierre centralizado) – (03/97), luces de emergencia, desempañador de luneta trasera, intermitentes, accionamiento de ajuste de la columna de dirección, limpiaparabrisas |
| 36 | Unidad de control multifuncional 2 (03/97) – funciones: Luces interiores, techo corredizo, luces del espejo de cortesía |
| 37 | Unidad de control del sistema de navegación – en la unidad del sistema de audio |
| 38 | Sensor de temperatura ambiente |
| 39 | Unidad de control del sistema de aparcamiento (06/99) |
| 40 | Unidad de control del sistema de aparcamiento (07/99) |
| 41 | Sensor de lluvia – en el espejo retrovisor interior |
| 42 | Caja de relés 1: incluye: relé ABS, relé de gestión del motor, relé del motor del ventilador de refrigeración, relé de la bomba de combustible, relé de la bomba de aire de escape, relé de control del acelerador (^02/97) |
| 43 | Caja de relés 2: incluye: relé de bomba de aire de purga, relé de arranque, relé de sobrecarga/sobretensión (ABS) (03/97) |
| 44 | Unidad de control de accionamiento eléctrico del asiento delantero izquierdo |
| 45 | Unidad de control de accionamiento eléctrico del asiento delantero derecho |
| 46 | Unidad de control de calefacción del asiento delantero. – en el bloque de interruptores |
| 47 | Unidad de control de calefacción del asiento trasero – debajo del asiento trasero |
| 48 | Sensor de impacto lateral, izquierdo – algunos modelos, debajo del asiento delantero |
| 49 | Sensor de impacto lateral, izquierdo – algunos modelos, debajo del asiento trasero |
| 50 | Sensor de impacto lateral, derecho – algunos modelos, debajo del asiento delantero |
| 51 | Sensor de impacto lateral, derecho – algunos modelos, debajo del asiento trasero |
| 52 | Unidad de control electrónico SRS |
| 53 | Unidad de control de bloqueo de la columna de dirección |
| 54 | Sensor de altura de la carrocería, delantero (modelos con faros de xenón) |
| 55 | Sensor de altura de la carrocería, trasero (modelos con faros de xenón) |
| 56 | Módulo de conexión telefónica (06/98) – maletero izquierdo |
| 57 | Unidad de control de interfaz telefónica (06/98) – lado izquierdo del maletero |
| 59 | Unidad de control de transmisión electrónica |
| 60 | Unidad de control de cambio de marchas – selector de transmisión automática |
| 61 | Unidad del sistema de activación por voz – maletero izquierdo |
Caja de fusibles del capó Mercedes-Benz W210

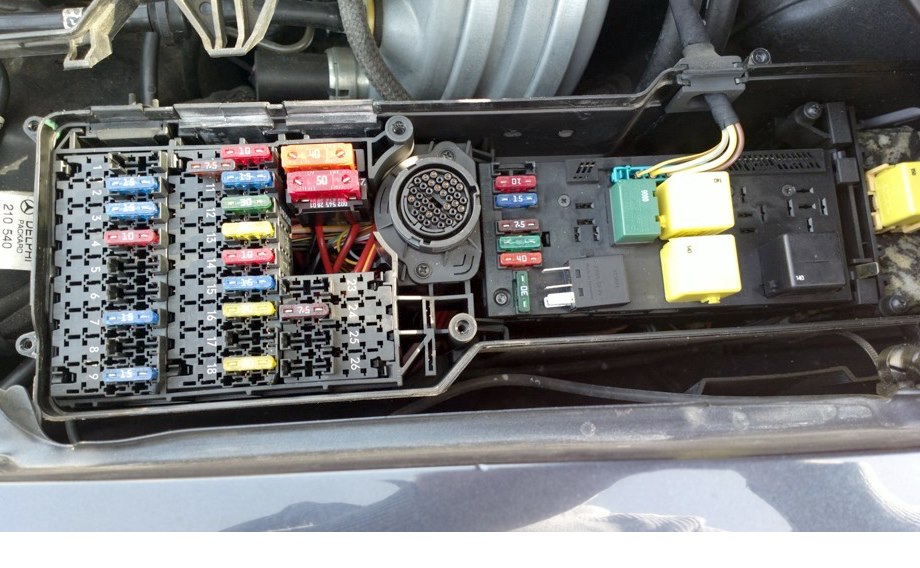

Caja principal de fusibles y relés.
El bloque principal con fusibles y relés se encuentra debajo del capó, en el lado izquierdo, detrás de la cubierta protectora. Consta de dos secciones (fusibles y relés).
Foto – diagrama
Descripción de fusibles
| F1 | (15A) Encendedor (mediante interruptor de encendido), luz del cenicero – 05/99 |
| F2 | (15A) Encendedor (mediante interruptor de encendido), luz de cenicero – 06/99 |
| F3 | (15A) Interruptor combinado (luz de cruce, luz de carretera, limpia/lavaparabrisas, lavaparabrisas trasero), luz de la guantera |
| F4 | (10A) Sistema de aire acondicionado/calefacción, reloj, zumbador de advertencia de faros, sensor de posición del volante (06/99) |
| F5 | (15A) Luz de emergencia (con remolque) – 02/970 |
| F6 | (15A) Encendedor de cigarrillos (a pilas) – 05/99 |
| F7 | (15A/20A) Cuadro de instrumentos, sistema de aire acondicionado/calefacción, caja de relés (compartimento del motor) |
| F8 | (7.5A) Unidad de control de aire acondicionado/calefacción – 02/97 |
| F9 | (15A) Bloqueo de la columna de dirección – 03/97 |
| F10 | (7.5A) Limpia/lavaparabrisas trasero – 02/97 |
| F11 | (15A) Sistema de audio/navegación, luz trasera, asiento eléctrico (03/97), conector de alimentación de accesorios (compartimento de equipaje) – Familiar |
| F12 | (10A) Limpiaparabrisas trasero (algunos modelos), calefacción de asientos, transmisión por cinturón de seguridad (comodidad), cortinilla solar |
| F13 | (10A) Sistema de audio/sistema de navegación, sistema SRS, unidad de control (en caso de accidentes) |
| F14 | (7.5A) Receptor de infrarrojos para cierre centralizado, unidad de control multifunción, sistema de aparcamiento – -^02/97 |
| F15 | (15A) Sistema de control de transmisión automática, accionamiento(s) del sistema de sincronización variable de válvulas (motor 111), conector de diagnóstico, sistema de recuperación de vapores de combustible (gasolina), unidad de control de bujías incandescentes, control de alcance de faros – 02/97 |
| F16 | (15A) Retrovisores exteriores eléctricos, retrovisor interior, calentadores de boquillas del lavaparabrisas – 02/97 |
| F17 | (10A) Receptor de infrarrojos. Cierre centralizado, sensor de posición del volante -^02/97 |
| F18 | (20A) Unidad de control de función de puerta, lado del conductor (trasero) (elevalunas eléctrico, luz de posición de puerta/luz de apertura de puerta) – 03/97—> |
| F19 | (10A/15A) Control de crucero, bobinas de encendido, enfriador de aceite – algunos modelos |
| F20 | (30A/50A) Motor del ventilador de refrigeración – algunos modelos |
| F22 | (30A) Unidad de control multifunción – algunos modelos |
| F23 | (7.5A) Sensor de lluvia, teléfono |
| F24 | — |
| F25 | (20A) Calentador adicional |
| F26 | — |
Los fusibles numerados 1 o 2 son responsables del funcionamiento del encendedor.
Diagrama del departamento de retransmisión
Designación
| 1 | Relé del motor de la bomba ABS |
| 2 | Relé 1 del motor del limpiaparabrisas |
| 3 | Relé del motor del ventilador del enfriador de aceite |
| 4 | Relé de la bomba del lavafaros |
| 5 | Relé 2 del motor del limpiaparabrisas |
| 6 | Relé de la bomba del lavaparabrisas |
| 7 | Relé de bocina |
| F39 | (30A) Motor del ventilador del enfriador de aceite del motor |
| F40 | (10A) Señales sonoras |
| F41 | (15A) Centralita multifunción |
| F42 | (7,5A) Boquillas de calefacción y lavaparabrisas |
| F43 | (7,5/10A) Lavaparabrisas |
| F44 | (40A) Limpiaparabrisas |
| F45 | (30A) Lavafaros |

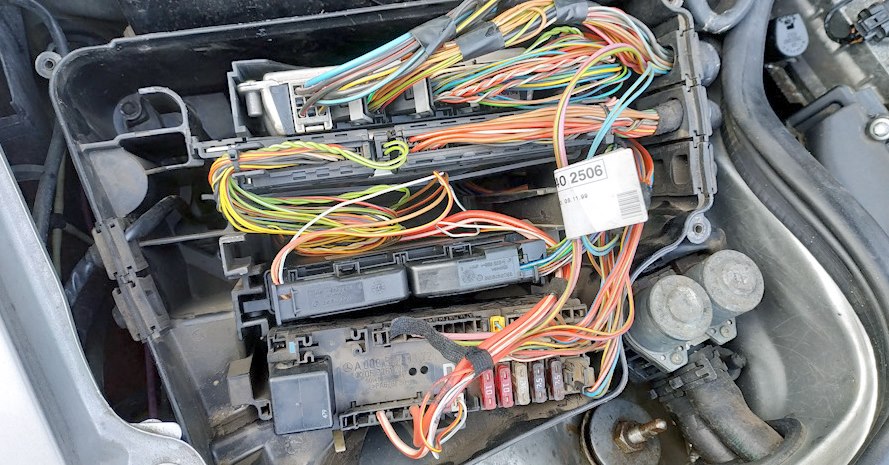

Caja de fusibles y relés adicional
Ubicado en el lado derecho, al lado de la unidad de control de la transmisión electrónica.
Se puede instalar lo siguiente: relé de la bomba de aire de escape, relé de arranque, relé de protección contra sobrecarga/sobretensiones (ABS) y algunos fusibles.
Caja de fusibles interior Mercedes W210

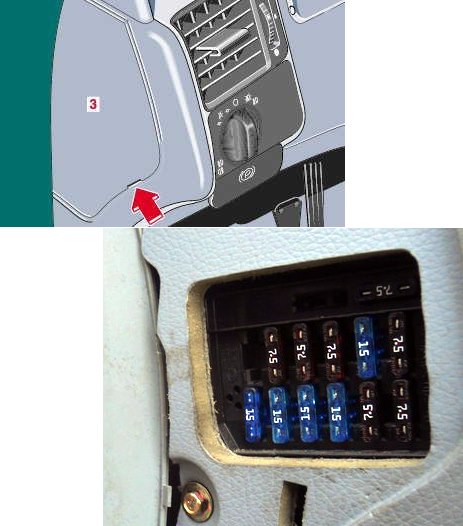

Caja de fusibles en el panel de instrumentos.
Esta caja de fusibles está instalada al final del tablero, detrás de la cubierta protectora.

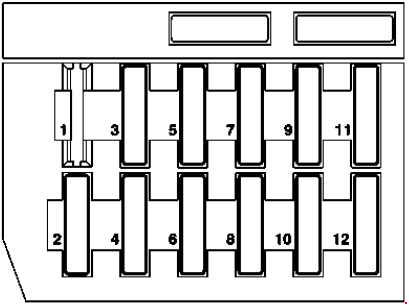

Esquema
Objetivo
Volante a la izquierda
- No utilizado
- Interruptor de control de crucero/luz de freno 15A
- 7.5A Luz de carretera derecha, indicador de luz de carretera
- Luces de marcha atrás de 15 A, señales de giro, control del limpiaparabrisas trasero (T210), espejo retrovisor regulable, asistencia de estacionamiento
- Luz alta izquierda 7,5A
- Luz de cruce derecha 15A
- 7.5A Luces de posición en el lado derecho
- 15A Luz de cruce izquierda
- 15A Luces antiniebla delanteras
- 7.5A Luces laterales en el lado izquierdo
- 7.5A Iluminación de la matrícula, iluminación del panel de instrumentos, luces de advertencia, control del alcance de los faros
- 7.5A Luz antiniebla trasera
Manejo del lado derecho
- 15A Luces antiniebla delanteras
- 7.5A Luz antiniebla trasera
- 7.5A Luces de posición en el lado derecho
- 7.5A Luces laterales en el lado izquierdo
- Luz alta izquierda 7,5A
- 7.5A Iluminación de la matrícula, iluminación del panel de instrumentos, luces de advertencia, control del alcance de los faros
- 7.5A Luz de carretera derecha, indicador de luz de carretera
- 15A Luz baja izquierda
- Interruptor de control de crucero/luz de freno 15A
- Luz de cruce derecha 15A
- No utilizado
- Luces de marcha atrás de 15 A, señales de giro, control del limpiaparabrisas trasero (T210), espejo retrovisor regulable, asistencia de estacionamiento

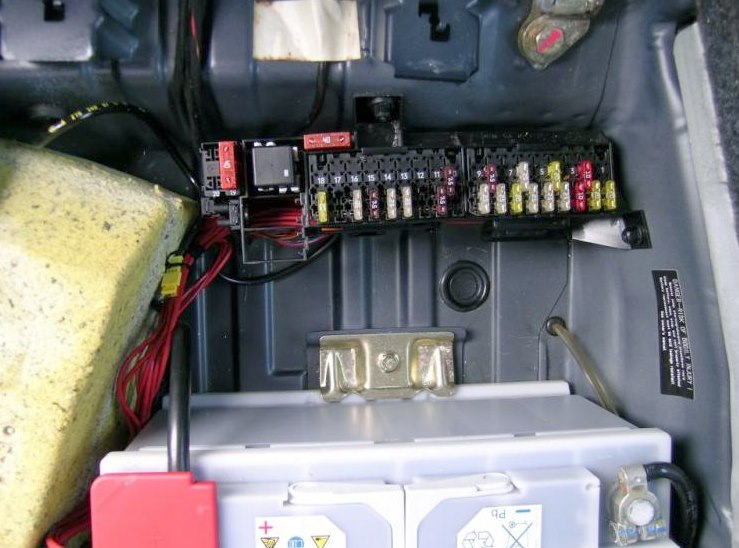

Caja de fusibles debajo del asiento trasero
Hay otra caja de fusibles y relés debajo del asiento del pasajero trasero.
Esquema
Descodificación
| 1 | 30A hasta el 28.2.97: |
| Unidad de control multifuncional: | |
| Regulador de ventana trasera izquierda | |
| Regulador de ventana trasera derecha | |
| 20A del 1.3.97: Centralita puerta delantera derecha | |
| 2 | 30A hasta el 28.2.97: |
| Unidad de control multifuncional: | |
| Elevalunas delantero izquierdo | |
| Regulador de ventana delantera derecha | |
| 20A del 1.3.97: Centralita puerta trasera derecha | |
| 3 | 15A hasta el 28.2.97: |
| Iluminación del maletero | |
| Unidad de control combinada | |
| Lámpara frontal | |
| Panel posterior | |
| Lámparas en las puertas | |
| Ventilación del asiento delantero izquierdo | |
| Ventilación del asiento delantero derecho | |
| Taxi: | |
| Luz interior | |
| 7,5 A x 1,3,97: | |
| Panel de control inferior | |
| Panel posterior | |
| Iluminación del maletero | |
| Taxi: | |
| Luz interior | |
| 4 | 25A hasta el 28.2.97: |
| lucas | |
| interruptor de escotilla | |
| 25A del 1.3.97: Unidad de control para panel de control de techo | |
| 5 | Sistema neumático 25A |
| Sonido de alarma antirrobo | |
| radio | |
| Panel de control de radio y navegación. | |
| Procesador de navegación | |
| Reproductor de CD con cambiador (en el maletero) | |
| Receptor y amplificador (en el maletero) | |
| Unidad de visualización y control COMAND (a partir del 1.6.99) | |
| Módulo amplificador de antena de luneta trasera (desde 1.6.99) | |
| 6 | 20A hasta el 28.2.97: |
| Wagon: sistema de cierre de puerta trasera | |
| 25A del 1.3.97: | |
| Motores 111, 112, 113: Bomba de combustible | |
| 7 | 30A hasta el 28.2.97: |
| Espejos electricos | |
| Unidad de ajuste de la columna de dirección | |
| 20A del 1.3.97: | |
| Wagon: sistema de cierre de puerta trasera | |
| 8 | 25A Unidad de control de potencia del asiento izquierdo (con memoria) |
| 25A Regulación del asiento del conductor parcialmente eléctrico (a partir del 1.6.99) | |
| 9 | 25A Unidad de control de potencia del asiento izquierdo (con memoria) |
| 25A Regulación de la posición del asiento del pasajero parcialmente eléctrico (a partir del 1.6.99) | |
| 10 | Refrigerador 10A |
| Vigilancia interior (si hay sistema de alarma) (hasta el 28.2.97): | |
| Sensor de movimiento | |
| Señalización (ATA) (hasta el 28.2.97): | |
| Sensor de inclinación ATA | |
| Sistemas de información, (Japón; del 1.3.97 al 31.5.99): | |
| Reproductor de CD con cambiador (en el maletero) | |
| amplificador de antena | |
| sintonizador de TV | |
| Procesador de navegación | |
| Relé 15 terminales | |
| Unidad de visualización y control COMAND (a partir del 1.6.99): | |
| sintonizador de TV | |
| 11 | 7.5A del 1.3.97 al 31.5.99: |
| Señalización (ATA): | |
| Sonido de alarma con batería extra. | |
| Sensor de inclinación (EE. UU.) | |
| ADS o ESP, motores 112, 113 y 606: | |
| Sensor de posición del volante | |
| Monitoreo interior (si hay alarma): | |
| Sensor de inclinación | |
| Sensor de movimiento | |
| con 1.6.99: | |
| EE.UU: | |
| Desbloqueo de emergencia de la tapa del maletero (a partir del 1.6.00) | |
| Programa Electrónico de Estabilidad (ESP): | |
| Sensor de posición del volante | |
| Monitoreo interior (si hay alarma): | |
| Sensor de movimiento | |
| Sensor de inclinación | |
| 12 | Conector de remolque 25A |
| 13 | 25A Unidad de control de potencia del asiento derecho (con memoria) |
| 14 | 25A Unidad de control de potencia del asiento derecho (con memoria) |
| 15 | Taxi 7,5A (hasta el 28.2.97): |
| Ilumina la señal de taxi. | |
| Interruptor de luz de señal de taxi | |
| Sistema de navegación dinámica (del 1.3.97 al 31.5.98): | |
| Teléfono | |
| Centralita TELE AID (desde 1.3.97) | |
| Unidad de control de llamadas de emergencia (desde el 1.3.97) | |
| Emisor/receptor CTEL (hasta el 31.5.98) | |
| Unidad de control del sistema de control por voz (desde 1.6.98) | |
| Interfaz D2B (hasta el 31.5.00) | |
| Unidad de control del sistema de control de la presión de los neumáticos (a partir del 1.3.97) | |
| 16 | amplificador de audio 25a |
| 17 | 25A hasta el 28.2.97: |
| Calefacción del asiento trasero | |
| 20A del 1.3.97: | |
| Calefacción del asiento trasero | |
| 18 | 20A Asientos delanteros calefactables |
| 19 | Sistema neumático 40A |
| Ventana trasera con calefacción | |
| cierre centralizado | |
| Señalización | |
| Sensor de volumen y sensor de remolque. | |
| 20 | 40A con 1.3.97: |
| Coches de empresa | |
| Taxi: | |
| Bloque de fusibles adicional |
Eso es todo. Si sabes cómo mejorar el material, escribe en los comentarios.
