Esquema fusibles Opel Vectra B

El Opel Vectra B es la segunda generación de la gama Vectra. Producido en 1995, 1996, 1997, 1998, 1999, 2000, 2001 y 2002 con carrocerías sedán, hatchback y familiar. Durante este período, el coche fue rediseñado. En esta publicación mostraremos una descripción de las bloques de fusibles y relés del Opel Vectra b con esquemas y fotografías. Tenga en cuenta el fusible responsable del encendedor. En conclusión, ofreceremos instrucciones completas de funcionamiento y reparación para descargar.


El diseño de los bloques y la finalidad de sus elementos en su Opel Vectra b pueden diferir del presentado y dependen del año de fabricación, el país de entrega y el nivel de equipamiento del vehículo.

Ubicación fusibles Opel Vectra B

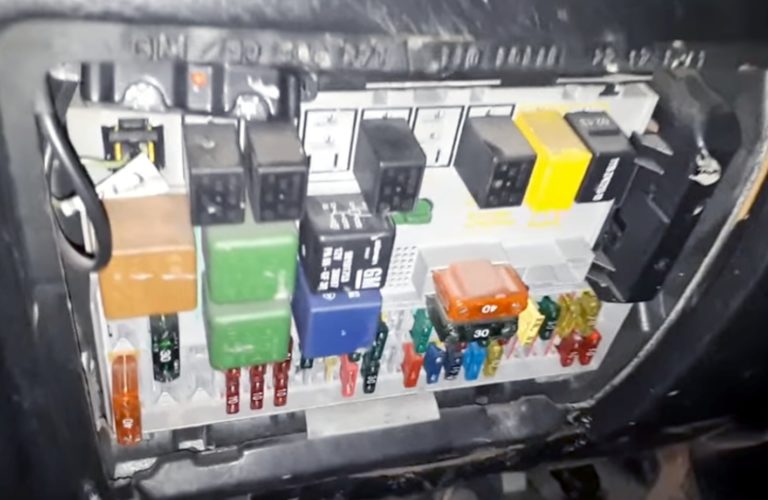

La caja principal de fusibles y relés está ubicada debajo del panel de instrumentos del lado del conductor y está cubierta con una cubierta protectora. En el reverso del cual se aplicará el diagrama actual.

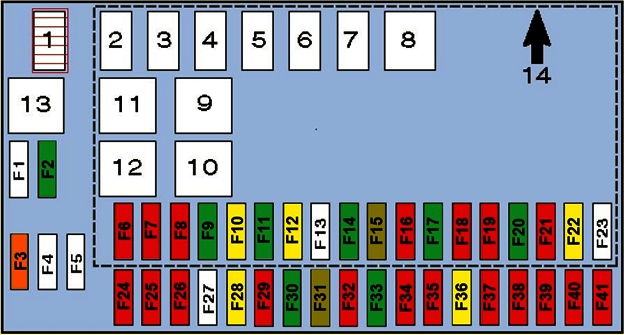

Descripción

1Puente (luces de matrícula)
2Relé de bocina
3Relé de luces altas
4Relé del motor del limpiaparabrisas trasero
5Relé de espejo calefactado
6Relé de luz antiniebla
7Relé de luz antiniebla trasera
8Relé – interruptor de señal de giro
9Relé del motor del limpiaparabrisas
10Relé de desempañador de luneta trasera
11Relé del motor del ventilador del calentador (con A/C)
12Relé del motor del ventilador del calentador (con A/C)
13Relé del aire acondicionado
14Unidad de control multifunción
F1
F2Calentador/aire acondicionado 30A
F340A Desempañador de luneta trasera
F4
F5
F610A/15A Control del alcance de las luces, faro derecho – luz de cruce
F710A Luces laterales delantera derecha/trasera derecha
F810A Faro derecho – luz de carretera
F9Lavafaros 30A
F10Bocina 20A
F11Cerradura central 30A
F12Luces antiniebla 20A
F13
F14Limpiaparabrisas 30A
F155A Lámparas interiores
F 1610A Luz antiniebla trasera
F17Elevalunas eléctrico 30A
F18Lámpara de matrícula 10A
F19sistema de audio 10A
F20Elevalunas eléctrico 30A
F2110A Sistema de audio, cierre centralizado, luces de emergencia, válvula solenoide de bloqueo del selector de transmisión automática (“P”)
F2220A Sistema de aire acondicionado, sistema de audio, pantalla multifunción, motor del ventilador de refrigeración, luces de advertencia de peligro, indicadores del grupo de instrumentos
F23Reservar
F2410A/15A Faro izquierdo – luz de cruce, control del alcance de las luces
F25Luces laterales delanteras izquierdas/traseras izquierdas de 10 A
F2610A Faro izquierdo – luz de carretera
F27Reservar
F28Calentador de refrigerante de 20 A (diésel)
F2910A Espejos exteriores eléctricos, elevalunas eléctricos, luces bajas, señales de giro/luces de advertencia de peligro, luces interiores, grupo de instrumentos, indicadores del grupo de instrumentos, luces de marcha atrás, techo corredizo
F3030A Lucas
F31Iluminación del cuadro de instrumentos 5A
F32Bombillas de iluminación diurna 10A
F33Conector eléctrico del remolque 30A
F34Sistemas de audio con cambiador de CD 10A.
F3510A Sistema de frenos antibloqueo (ABS), sistema de control de transmisión automática, sistema de control de tracción (TCS)
F3620A Aire acondicionado, calefacción de asientos.
F37Encendedor de cigarrillos 10A
F38Sistema de aire acondicionado 10A, control de crucero, pantalla multifunción, motor del ventilador de refrigeración, luces de freno
F39Transmisión automática 10A
F40Sistema de aire acondicionado 10A, motor del ventilador de refrigeración
F41Calefactor de retrovisor exterior 10A

El fusible número 37 es responsable del funcionamiento del encendedor.

Fusibles interior

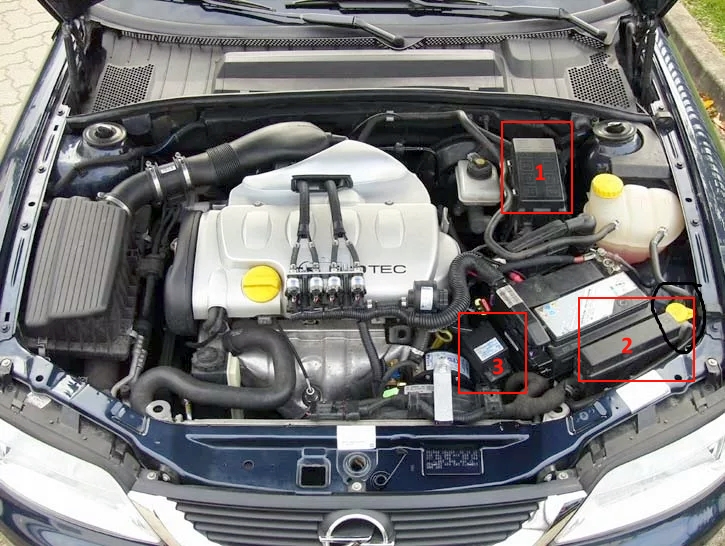

En el compartimento del motor, al lado de la batería, hay 3 bloques con fusibles y relés.

Verifique el propósito con sus diagramas en las cubiertas de los bloques.

Fusible cuadro

Bloque 1

Esquema

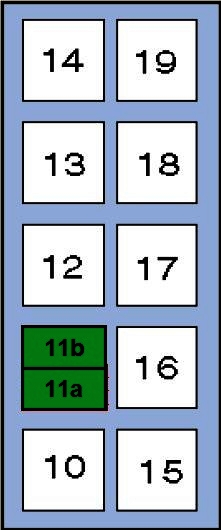

  • 10 – Relé de la bomba de aire de escape
  • 12 – Relé del calentador de combustible
  • 13 – Relé de retardo del lavafaros
  • 14 – Reserva
  • 15.- Reserva
  • 16, 17, 18, 19 – relé de la unidad de control de bujías de precalentamiento
  • 11a. Fusible de control del motor (F59)
  • 11b. Fusible del calentador de combustible (F56)

Bloque 2

Esquema

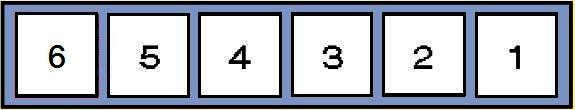

1Relé de embrague magnético del compresor de aire acondicionado
2Relé del ventilador de refrigeración
3Temporizador del ventilador de refrigeración.
4Relé del ventilador de refrigeración
5Relé del ventilador de refrigeración
6Relé del ventilador de refrigeración

Bloque 3

Opción 1

Esquema

Esquema del bloque 3 - 1

  • 7. ventilador de refrigeración
  • 8. ventilador de refrigeración
  • 9a. Fusible del ventilador de refrigeración
  • 9b. Fusible del ventilador de refrigeración

Opción 2

Esquema

Esquema del bloque 3 - 2

  1. Motor del ventilador de refrigeración
  2. Compresor
  3. Motor del ventilador de refrigeración
  4. Motor del ventilador de refrigeración
