Opel Corsa B: representa la segunda generación de la gama de modelos Opel Corsa. Sobre la base del Corsa B, se desarrollaron un cupé deportivo, el Opel Tigra, y un vehículo comercial, el Opel Combo. En nuestro material encontrará una descripción de las cajas de fusibles y relés del Opel Corsa B (Opel Tigra / Opel Combo) fabricados en los años 1993, 1994, 1995, 1996, 1997, 1998, 1999 y 2000. También mostraremos la ubicación de los bloques, sus esquemas y fotografías. Resaltemos el fusible responsable del encendedor.
Caja de fusibles interior Opel Corsa B
Unidad principal
Está ubicado debajo del panel lateral del conductor, detrás de la cubierta protectora.

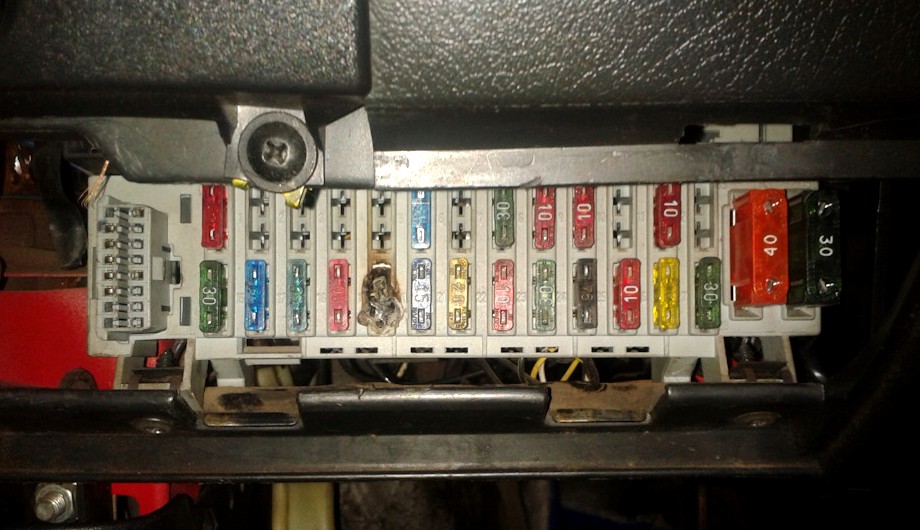

Ejemplo de foto

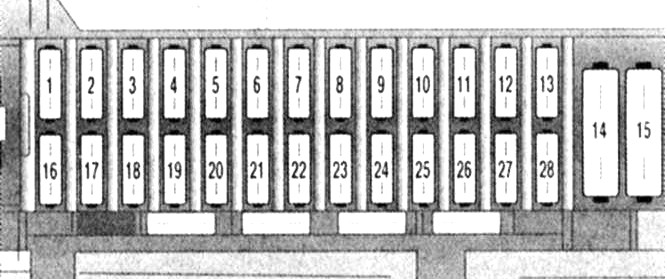

Diagrama de fusibles
Descripción
1 | Alarma de peligro 20A, sirena antirrobo, iluminación interior y de maletero |
2 | Transmisión automática 10A |
3 | 30A Luneta trasera calefactable, dispositivo antirrobo |
4 | Luces de circulación diurna 10A |
5 | Transmisión automática 10A |
6 | 10A Luces de marcha atrás y luces antiniebla traseras |
7 | Aire acondicionado 30A |
8 | 20A Luz de estacionamiento izquierda, luz de estacionamiento trasera izquierda |
9 | Panel de techo corredizo 20A |
10 | 10A Luz de carretera izquierda |
11 | Lavadora de lentes de faros 30A |
12 | 10A Luz de cruce izquierda, control del alcance de las luces |
13 | Cerradura única 20A |
14 | Ventana trasera calefactable 40A |
15 | Ventilador calefactor de 30 A y A/V. |
16 | Limpiaparabrisas 30A |
17 | Radio 10A, pantalla de información, dispositivos de señalización, A/V, iluminación de la guantera, elevalunas eléctricos, espejos exteriores eléctricos, dirección asistida |
18 | 20A Cerradura simple, luces de marcha atrás, velocímetro, AT, asientos y luneta trasera con calefacción, encendedor de cigarrillos |
19 | 10A K/L encendido de faros, luces de circulación diurna |
20 | Ventilador 30A A/V |
21 | 15A Luces de freno y luces de advertencia de peligro |
22 | 10А ABS |
23 | 10A Luz de estacionamiento derecha, luz de posición trasera derecha, luz de matrícula |
24 | Aire acondicionado 15A |
25 | Luz de carretera derecha 10A |
26 | 20A Bomba de combustible, sistema de inyección de combustible |
27 | 10A Luz de cruce derecha, ajuste del alcance de las luces |
28 | Elevadores de ventanas 30A |
El fusible número 18 a 20 A es el responsable del encendedor.

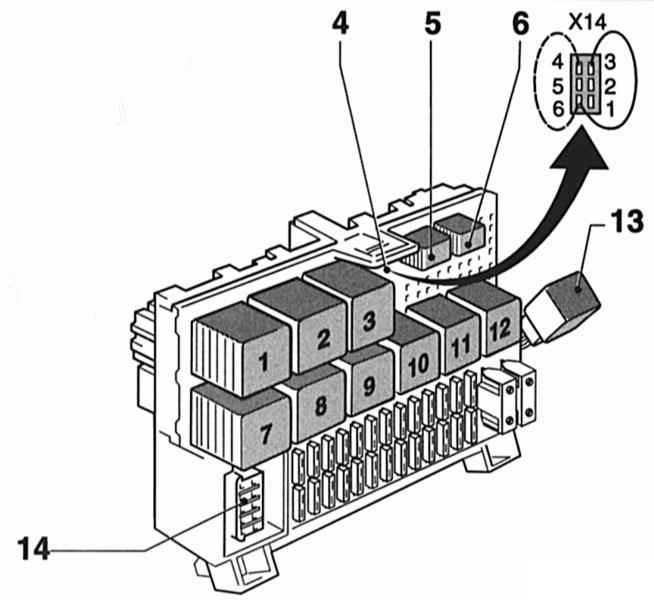

Esquema de retransmisión
Descodificación
- Retrovisor exterior calefactado (relé de tiempo)
- Relé de señal de giro
- Intervalo de funcionamiento del limpiaparabrisas trasero
- Codificación de luces antiniebla (6 pines)
- Faros antiniebla
- Luces de niebla
- Limpiaparabrisas a intervalos
- Ventana trasera con calefacción
- Zumbador de advertencia de faros
- Sirena de alarma antirrobo
- Bomba del lavafaros (relé de retardo)
- Relé de arranque de alarma antirrobo
- DRL
- DLC, según versión, 10, 14 o 16 pines
El diseño de los bloques y la finalidad de sus elementos pueden diferir de los presentados y dependen del año de fabricación y del nivel de equipamiento del vehículo.
Bloque de relés adicional 1
Está situado encima de la guantera.

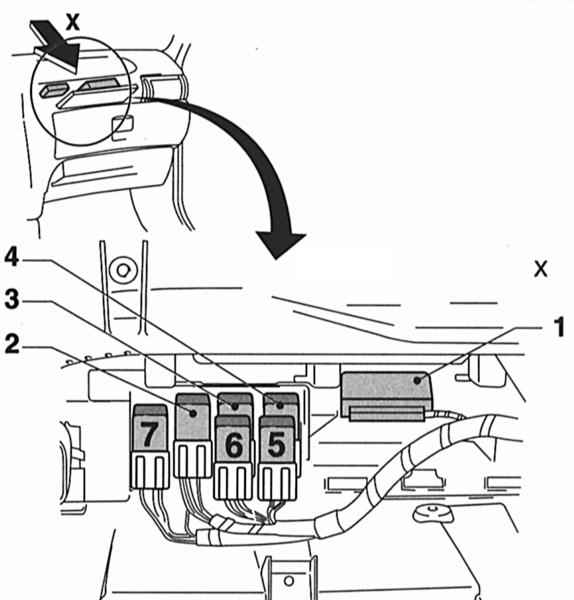

Esquema
Descripción
Opción 1
- Alarma antirrobo (unidad de control)
- Ventilador del radiador del condensador K/V (relé K51)
- Ventilador del radiador del condensador K/V (relé K52)
- Ventilador del radiador del condensador K/V (relé K26)
- K/V
- Ventilador audiovisual
- Ventilador del radiador del condensador K/V, 2.ª velocidad
Opcion 2
- Relé I del ventilador del radiador del condensador K/V (hasta 1995)
- Relé II del ventilador del radiador del condensador K/V (hasta 1995) o Relé K/V (desde 1996)
- Relé III del ventilador del radiador del condensador K/V (hasta 1995)
Bloque de relés adicional 2
Este bloque está unido al desagüe derecho y queda cubierto por la moldura interior.

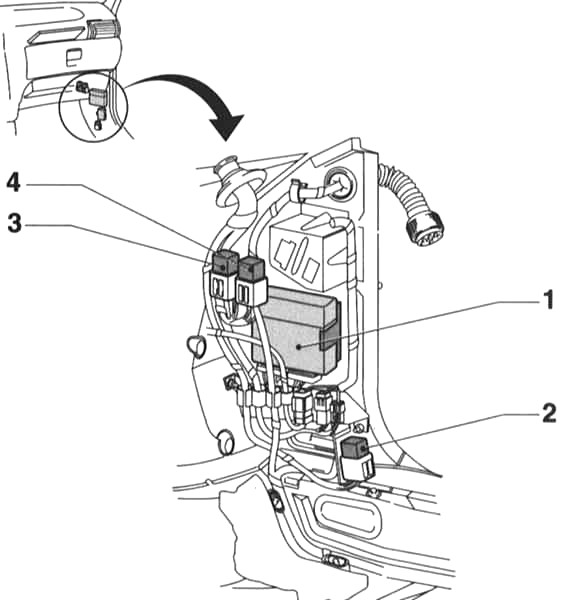

Esquema
Designación
- Unidad de control MulTec
- Relé de la bomba de combustible
- Relé de bujías de precalentamiento del motor diésel
- Relé de control de carga de batería
Caja de fusibles del capó Opel Corsa B
Ubicado en el lado izquierdo del compartimiento del motor. El diagrama actual estará impreso en la portada.
Opción 1
Esquema
Descripción
- Fusible de calefacción del filtro de combustible del motor diésel
- Fusible de bujía incandescente del motor diésel
- Relé de calefacción del filtro de combustible del motor diésel
- Fusible del sistema de alarma antirrobo y bocina
- Relé del compresor de aire acondicionado
Opcion 2

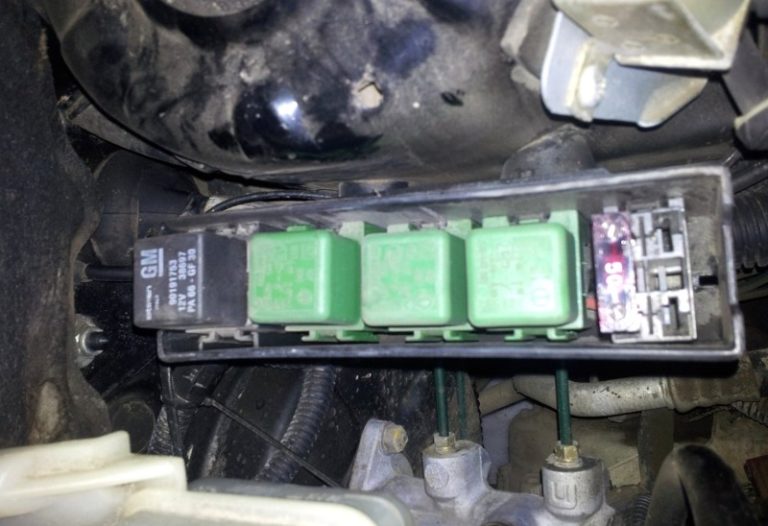

Foto – ejemplo
Esquema
Designación
- F1 – F2 Bomba de aire para el sistema de mezcla de aire de escape
- F3 Fusible de calefacción del filtro de combustible del motor diésel
- F4 Fusible de bujía incandescente para motor diésel
- 1 relé del compresor de CA
- 2 Relé I del ventilador del condensador K/V
- 3 Relé II del ventilador del condensador K/V
- 4 Relé III del ventilador del condensador K/V
Si quieres añadir algo escribe en los comentarios.
