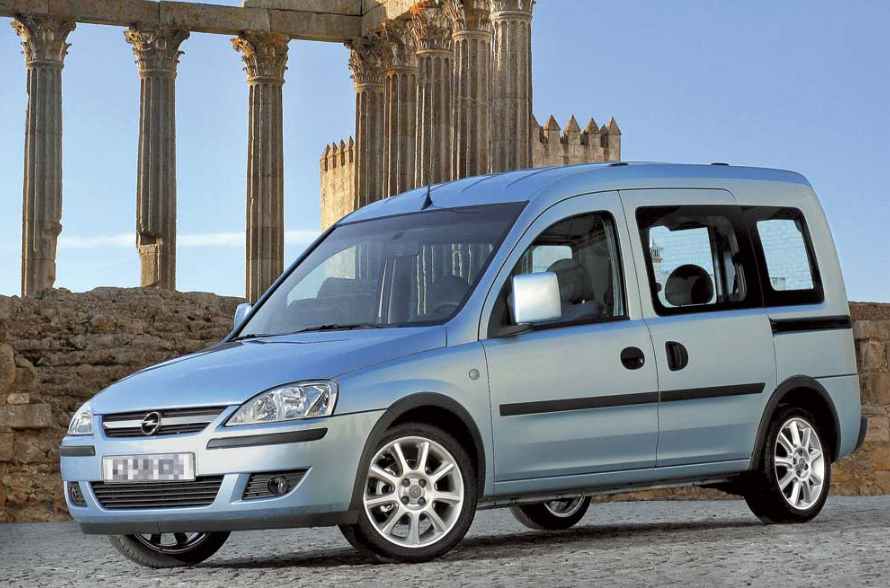

El Opel Combo C es la tercera generación de la serie de camiones ligeros Opel Combo. Años de fabricación: 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009, 2010 y 2011. En este material encontrarás una descripción de las cajas de fusibles del Opel Combo C con esquemas y fotografías. Tenga en cuenta el fusible responsable del encendedor.

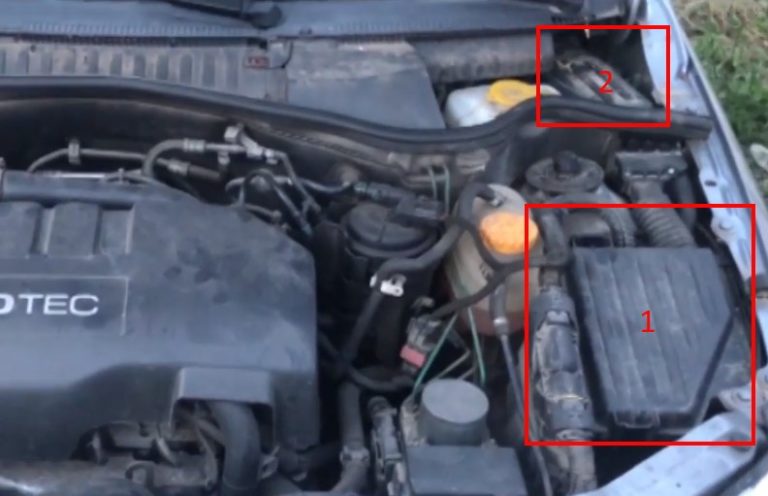

Este modelo dispone de 2 bloques con fusibles y relés, y ambos se encuentran bajo el capó del Opel Corsa C. Su diseño puede diferir del mostrado y depende del año de fabricación y nivel de equipamiento.

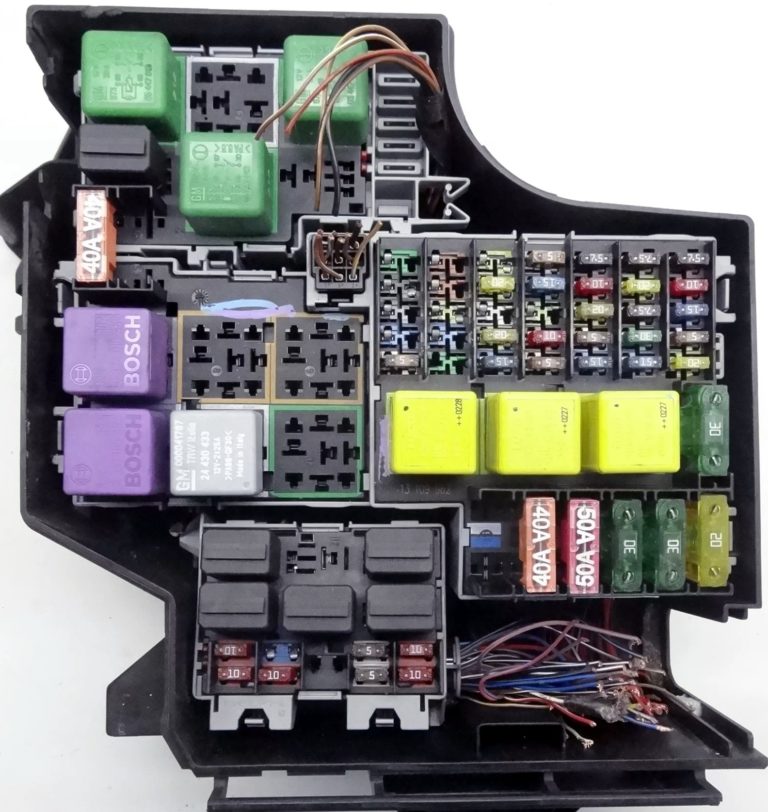

Caja de fusibles y relés Opel Combo C
En la parte posterior de la cubierta protectora encontrará el diagrama actual de su unidad.

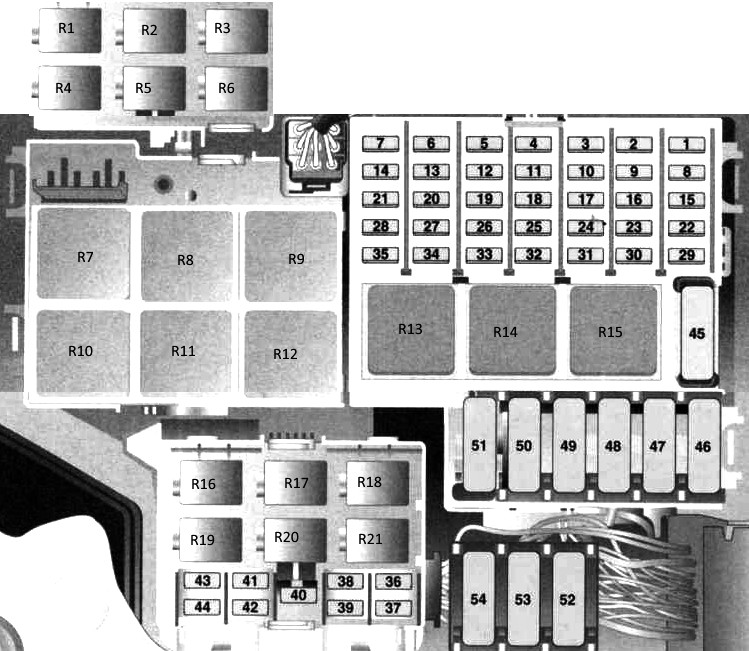

Esquema
Descripción
| R1 | Relé del motor del ventilador de refrigeración |
| R2 | Relé del motor del ventilador de refrigeración |
| R3 | Relé del motor del ventilador de refrigeración |
| R4 | Relé de embrague magnético del compresor de aire acondicionado |
| R5 | Relé del motor del ventilador de refrigeración |
| R6 | — |
| R7 | Relé de control del motor |
| R8 | Convertidor de señal del sensor de velocidad de la rueda izquierda – sin ABS (excepto transmisión manual secuencial) |
| R9 | Convertidor de señal del sensor de velocidad de la rueda derecha – sin ABS (con transmisión manual secuencial) |
| R1 | Relé de bomba de combustible – gasolina |
| R11 | Relé de desempañador de luneta trasera |
| R12 | Relé de la bomba del lavafaros |
| R13 | Relé de encendido auxiliar |
| R14 | Relé de arranque |
| R15 | Relé del circuito de encendido principal |
| R16 | Relé de luz antiniebla trasera |
| R17 | Relé de luz antiniebla |
| R18 | Dimensiones del relé – derecha. |
| R19 | Relé de luces altas |
| R20 | Dimensiones del relé – izquierdo. |
| R21 | Relé de semáforo bajo |
| F1 | Unidad de control multifunción 7.5A |
| F2 | Control de motores de 7,5 A. |
| 3 | 7.5A Pantalla multifunción, luz de advertencia de peligro, bocina, inmovilizador, grupo de instrumentos |
| 4 | Lámpara de matrícula 5A |
| 5 | Elevalunas eléctrico 20A |
| 6 | Transmisión automática 10A |
| 7 | Lavafaros 30A |
| 8 | Arrancador 10A |
| 9 | 20A Calentador auxiliar, sistema de gestión del motor, relé de bomba de combustible |
| 10 | Bocina 10A |
| 11 | Centralita multifunción 15A |
| 12 | Sistema de audio 20A, pantalla multifunción. |
| 13 | Sistema antirrobo 10A |
| 14 | Espejos retrovisores eléctricos 7.5A |
| 15 | Lavaparabrisas 10A |
| 16 | 5A Lámparas interiores |
| 17 | Unidad de control multifunción 20A |
| 18 | 20A Lucas |
| 19 | Sistema antirrobo 5A |
| 20 | Elevalunas eléctrico 20A |
| 21 | Reservar |
| 22 | Unidad de control multifuncional 5A |
| 23 | Limpiaparabrisas 20A |
| 24 | 5A Inmovilizador, cuadro de instrumentos, luces interiores, dirección asistida, pantalla multifunción |
| 25 | Luces de freno 5/10A |
| 26 | Fusible para encendedor de cigarrillos 20/25A |
| 27 | Calefactor de asiento 15A |
| 28 | Calefactor de asiento 15A |
| 29 | Lavaparabrisas 20A |
| 30 | 15A Sistema de gestión del motor – gasolina |
| 31 | Sistema de aire acondicionado 15A |
| 32 | Sistema de frenos antibloqueo (ABS) 5A, desempañador de ventana trasera |
| 33 | Módulo de control del motor 7,5/15A |
| 34 | Calentador de combustible 30A (diésel) |
| 35 | Sistema de audio 5A, elevalunas eléctricos, techo corredizo. |
| 36 | 10A Faro izquierdo – luz de cruce |
| 37 | 10A Faro derecho – luz de cruce |
| 38 | 5A Luces de posición delantera izquierda/trasera izquierda |
| 39 | 5A Luces de posición delantera derecha/trasera derecha |
| 40 | Luces de freno 10A |
| 41 | Luces antiniebla 15A |
| 42 | 10A Luces antiniebla traseras |
| 43 | 10A Faro izquierdo – luz de carretera |
| 44 | 10A Faro derecho – luz de carretera |
| 45 | Sistema de aire acondicionado 30A |
| 46 | Control de motores 20A |
| 47 | 30A Desempañador de luneta trasera |
| 48 | Arrancador 30A |
| 49 | Dirección asistida 50A |
| 50 | Sistema de frenos antibloqueo (ABS) 40A |
| 51 | 60A Transmisión manual secuencial – gasolina |
| 52 | Motor ventilador 30A – gasolina con aire acondicionado |
| 53 | Motor del ventilador del condensador de A/C 30A – Gasolina |
| 54 | Caja de cambios 60A |
El fusible número 26 es responsable del funcionamiento del encendedor.

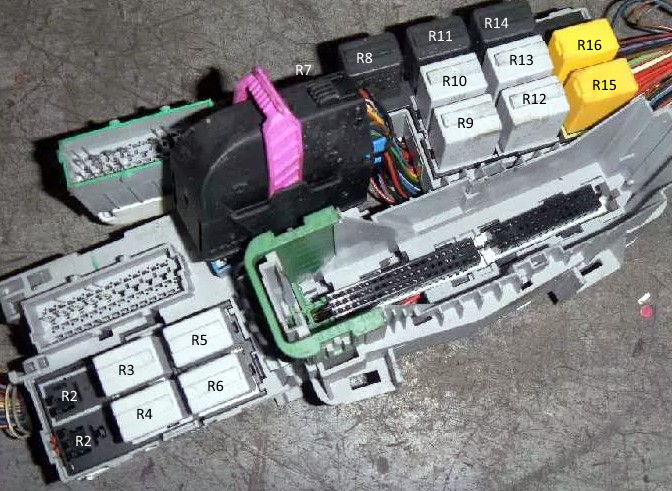

Esquema relés Opel Combo C
Ubicado en la parte trasera del compartimiento del motor.
Foto – diagrama
| 1 | Reservar |
| 2 | Reservar |
| 3 | Relé de cierre centralizado – cerradura (puerta del conductor) |
| 4 | Relé de cierre centralizado – doble cierre |
| 5 | Relé de cierre centralizado – desbloqueo |
| 6 | Relé de cierre centralizado – bloqueo |
| 7 | Relé de bocina antirrobo |
| 8 | Relé de la lámpara de la matrícula |
| 9 | Relé del motor de la bomba del lavaparabrisas trasero |
| 10 | Relé del motor del limpiaparabrisas: rápido |
| 11 | Relé de bocina |
| 12 | Relé de la bomba del lavaparabrisas |
| 13 | Relé del motor del limpiaparabrisas: lento/intermitente |
| 14 | Relé del motor del limpiaparabrisas trasero |
| 15 | Relé de señal de giro – Izquierdo |
| 16 | Relé de señal de giro – Derecha |
