Opel Corsa D es la cuarta generación de una de las series Corsa más populares. Años de producción: 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013 y 2014. Durante este tiempo, el coche fue rediseñado una vez.
En este artículo encontrarás una descripción de los bloques de fusibles y relés del Opel Corsa D con esquemas de bloques, su ubicación y fotografías. Resaltemos el fusible responsable del encendedor. Al final, ofreceremos instrucciones completas de reparación del Opel Corsa D para descargar.
El diseño de los bloques de fusibles y relés puede diferir del mostrado y depende del año de fabricación y del país de entrega de su Opel Corsa D.
Caja de fusibles del capó Opel Corsa D
Bloque de montaje
Está ubicado en el lado izquierdo al lado de la batería y está cubierto con una tapa protectora, en cuyo reverso hay un circuito de corriente.
Opción 1
Foto – diagrama
Descripción
| 1 | Arrancador 30A |
| 2 | Aire acondicionado 7.5A |
| 3 | 15/30A Calefacción del sistema de energía diesel. |
| 4 | Bocina 15A |
| 5 | 15A Easytronic, transmisión automática |
| 6 | Unidad de control del motor 7.5A |
| 7 | Luces antiniebla 15A |
| 8 | Refrigeración del motor 30/40A |
| 9 | Refrigeración del motor 30/40/60A |
| 10 | 30/60A Easytronic, caja de cambios |
| 11 | 7,5/15A Bujías incandescentes, sistema de encendido |
| 12 | 5A Unidad de control de iluminación exterior, ajuste del alcance de los faros, sistema de iluminación adaptativo |
| 13 | 7.5A Calefacción, aire acondicionado |
| 14 | 5A Easytronic, transmisión automática |
| 15 | Luz de carretera 10A, iluminación adaptativa a la derecha |
| 16 | 10A Luz de carretera, iluminación adaptativa a la izquierda |
| 17 | Fusibles principales de 10 A. |
| 18 | Unidad de control electrónico del motor 7.5A |
| 19 | Bolsa de aire 10A |
| 20 | Fusibles principales de 10 A. |
| 21 | Fusibles principales 15/20A |
| 22 | Unidad de control central 70A para equipos eléctricos de vehículos. |
| 23 | 20A Compresor, kit de reparación de neumáticos |
| 24 | Bomba de combustible 15A |
| 25 | Unidad de control del sistema electrónico de frenos antibloqueo 30A |
| 26 | Ventana trasera calefactable 30A |
| 27 | 30А ABS |
| 28 | Ventilador interior eléctrico 30A (aire acondicionado, climatizador) |
| 29 | Fusible para encendedor de cigarrillos de 20 A |
| 30 | 7.5A Aire acondicionado, control climático. |
| 31 | 20A Mecanismo de elevación de la ventana izquierda |
| 32 | 20A Mecanismo de elevación de la ventana derecha |
| 33 | 7.5A Espejos exteriores calefactables |
| 34 | Reservar |
| 35 | Reservar |
| K1 | Relé de bocina |
| K2 | Relé de encendido (relé de descarga del interruptor de encendido), terminal “15” |
| CC | Relé de calentamiento del filtro |
| K4 | Relé de luces altas |
| K5 | Relé del compresor de aire acondicionado |
| KB | Relé de luz antiniebla delantera |
| K7 | Relé del ventilador del radiador |
| K8 | Relé de la unidad de control del motor |
| K9 | Relé de activación del motor de arranque |
| K10 | Relé de la bomba de combustible |
| K11 | Relé de encendido (relé de descarga del interruptor de encendido), terminal “15” |
| K12 | Relé de cristal calefactable del portón trasero |
| K13 | Relé del ventilador del radiador |
| K14 | Relé del ventilador del radiador |
El fusible número 29 de 20 A es responsable del funcionamiento del encendedor.

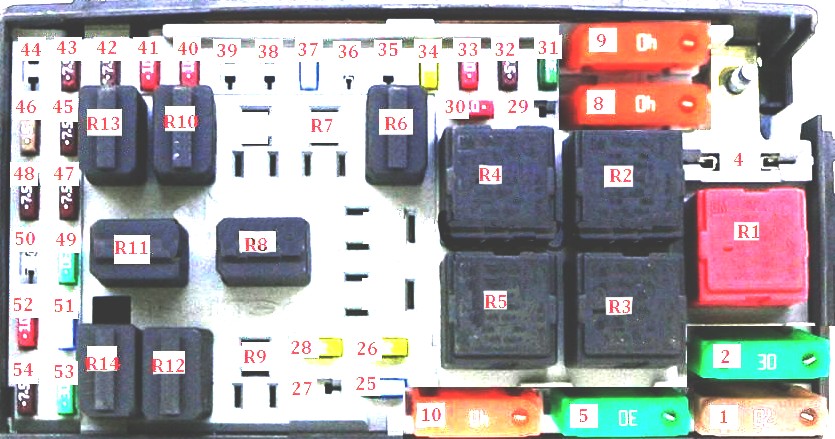

Opcion 2
Esquema
Designación
| R1 | Relé de luneta trasera calefactable |
| R2 | |
| R3 | |
| R4 | |
| R5 | |
| R6 | Relé de control del motor (EC) |
| R7 | Relé de señal |
| R8 | Relé de arranque |
| R9 | Relé del calentador de combustible |
| R1 | Faro de luz alta |
| R11 | |
| R12 | Relé de luz antiniebla delantera |
| R13 | Relé del embrague del compresor del A/C |
| R14 | Relé de bomba de combustible (FP) |
| 1 | 60A |
| 2 | Ventana trasera calefactable 30A |
| 4 | Transmisión ASM de 30A |
| 5 | 40A CA / Sistema de calefacción |
| 8 | Motor del ventilador de refrigeración 60A |
| 9 | Motor del ventilador del refrigerante del motor 50A |
| 10 | Sistema de frenos antibloqueo (ABS) 40A |
| 25 | 15A Luces antiniebla delanteras |
| 26 | Elevalunas electricos 20A |
| 27 | 30A |
| 28 | Elevalunas electricos 20A |
| 29 | Reservar |
| 30 | Control de motores 20A |
| 31 | 30A |
| 32 | Control de motores de 7,5 A. |
| 33 | Control de motores 15A |
| 34 | Control de motores 15A |
| 35 | Reservar |
| 36 | 15A Transmisión automática (AT) |
| 37 | Señal 15A |
| 38 | Reservar |
| 39 | Reservar |
| 40 | 10A Luz de carretera Luz de carretera izquierda |
| 41 | 10A Luz de carretera derecha |
| 42 | Embrague del compresor de CA 10A |
| 43 | Espejos calefactables 10A |
| 44 | Reservar |
| 45 | Control de motores 15A |
| 46 | Módulo de control de dirección de faros 10A |
| 47 | Control de motores de 7,5 A. |
| 48 | 7.5A aire acondicionado/sistema de calefacción |
| 49 | Arrancador 30A |
| 50 | 15A |
| 51 | Bomba de combustible 15A (FP) |
| 52 | Módulo de control SRS de 20A |
| 53 | Sistema de frenos antibloqueo (ABS) 30A |
| 54 | 7.5A aire acondicionado/sistema de calefacción |

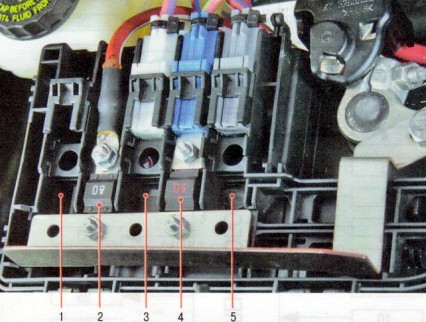

Bloque de batería
Esta unidad está fijada a la tapa de la batería y consta de cartuchos fusibles de alta potencia.
Esquema
Descodificación
- 80A Utilizado para motores diésel.
- Dirección asistida eléctrica 80A
- Calentador adicional e independiente 60A
- Fuente de alimentación de 50 A para el bloque de montaje ubicado en el maletero.
- Calentador adicional e independiente 40A

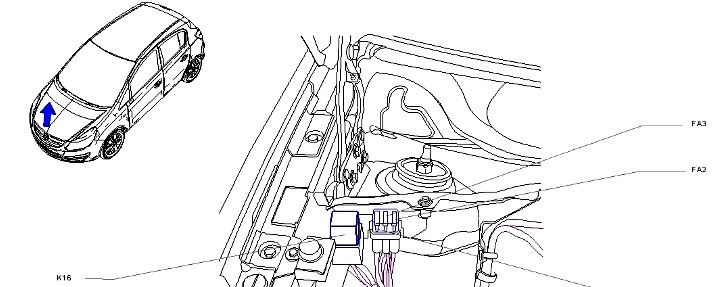

Relés adicionales
Dependiendo de la configuración, es posible ubicar elementos de relé individuales fuera de la unidad, por ejemplo:
- k16 – relé del ventilador
- FA1 – aire acondicionado
- FA2 / FA3 – calefacción

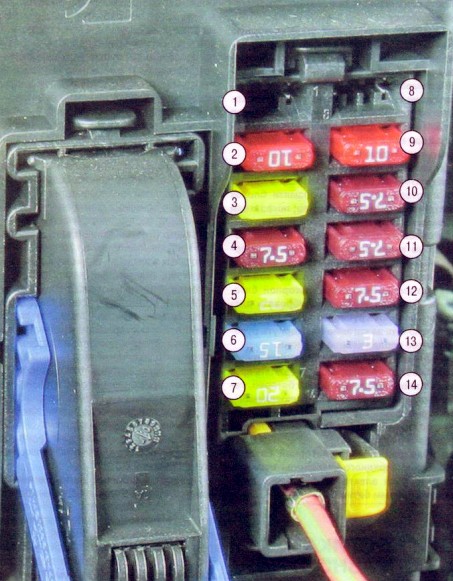

Caja de fusibles interior Opel Corsa D

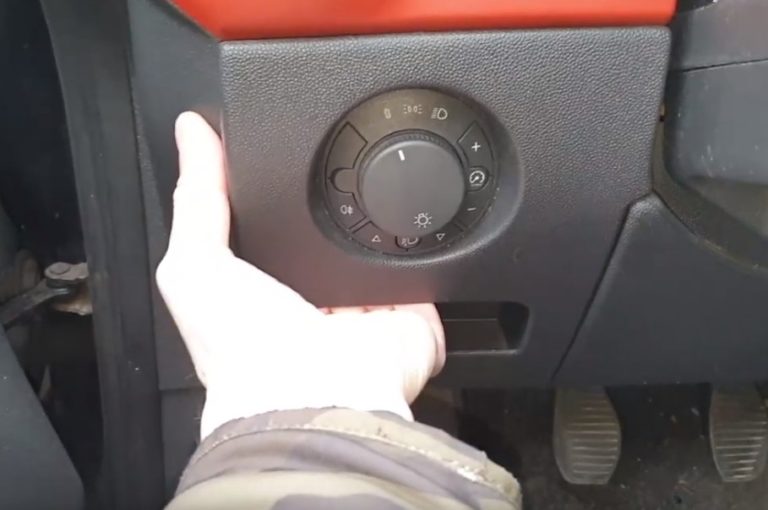

Esta unidad está ubicada debajo del panel de instrumentos, detrás de la cubierta protectora.
Esquema
Objetivo
| 1 | Reservar |
| 2 | Instrumentos 10A, pantalla de información. |
| 3 | Receptor de radio 20A |
| 4 | 7.5A Interruptor de encendido (bloqueo) |
| 5 | Limpiaparabrisas 20A |
| 6 | 15A Cierre centralizado del portón trasero (maletero) |
| 7 | 20A Cierre centralizado de puertas laterales |
| 8 | Reservar |
| 9 | 10A Iluminación interior |
| 10 | Dirección asistida eléctrica 7.5A |
| 11 | 7.5A Unidad de control de iluminación exterior, luz de freno, interruptor de embrague |
| 12 | 7.5A ABS, luz de freno |
| 13 | 3A Volante calefactable |
| 14 | 7.5A Soporte trasero para bicicletas, sistema de estacionamiento, sensor de lluvia, espejo interior, caja de interruptores (en la consola central) |

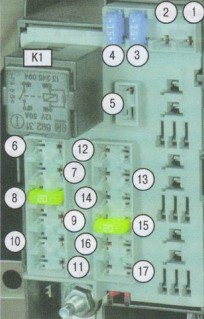

Fusible en el maletero Opel Corsa D

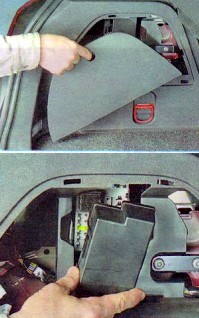

Está situado en el lado izquierdo del mostrador y está cubierto con una funda protectora.
Esquema
Descripción
| 1 | Sistema de faros adaptativos 15A |
| 2 | Reservar |
| 3 | 15A Calefacción asiento izquierdo |
| 4 | 15A Calefacción asiento derecho |
| 5 | Reservar |
| 6 | Reservar |
| 7 | Reservar |
| 8 | Sistema Flex-Fix 20A, dispositivo de remolque |
| 9 | Reservar |
| 10 | Reservar |
| 11 | Reservar |
| 12 | Reservar |
| 13 | Reservar |
| 14 | Reservar |
| 15 | Sistema Flex-Fix 20A, dispositivo de remolque |
| 16 | Reservar |
| 17 | 20A Techo corredizo |
| K1 | Relé de encendido (relé de descarga del interruptor de encendido) salida “15a” |
Eso es todo. Y si quieres ayudar a complementar el material, escribe en los comentarios.
