Fusibles Opel Antara

El crossover de cinco puertas Opel Antara se fabrica desde 2006 y se suministra en todo el mundo. Años de producción: 2007, 2008, 2009, 2010, 2011. Después de eso, el Opel Antara fue rediseñado y ensamblado el actualizado en 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019, 2020.

En esta publicación mostraremos todas las ubicaciones de las unidades de control electrónico, describiremos detalladamente los bloques de fusibles y relés del Opel Antara con esquemas y fotografías. Resaltemos el fusible responsable del encendedor.

Ubicacion caja de fusibles Opel Antara

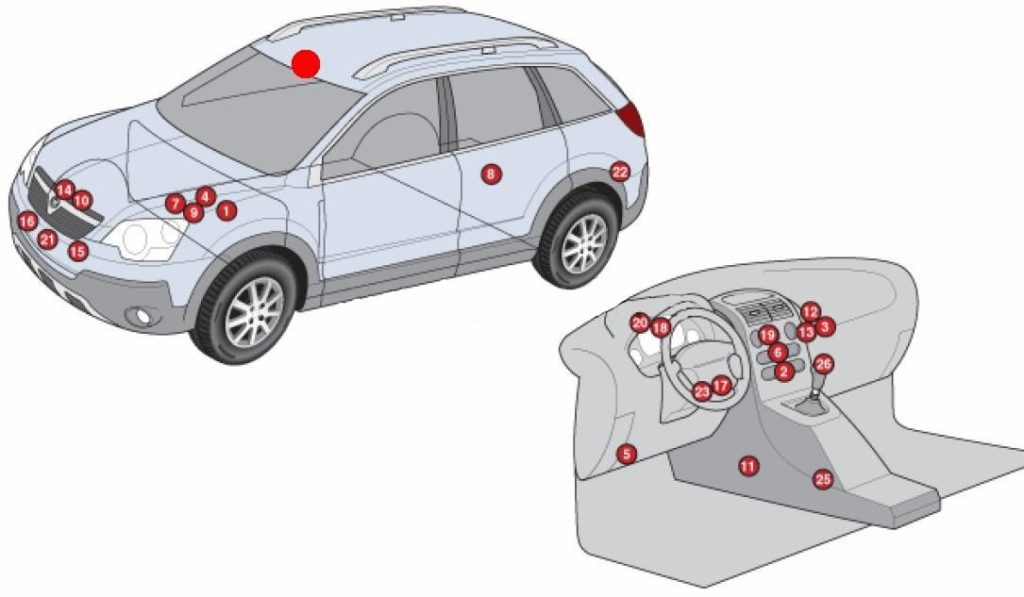

Disposición general de todas las unidades de control electrónico.

Descripción

1Unidad de control electrónico ABS – debajo de la caja de fusibles/relés en el compartimiento del motor1
2Unidad de control electrónico del aire acondicionado – detrás del panel de control de la calefacción
3Calentador auxiliar – en la carcasa del ventilador del calentador
4Batería acumulador
5Conector de diagnóstico (DLC)
6Unidad de control con pantalla digital multifunción
7Módulo de control electrónico del motor (ECM)
8Unidad de control electrónico 4WD – en el eje trasero
9Caja de fusibles/relés, compartimento del motor 1
10Caja de fusibles/relés, compartimento del motor 2 – diésel
11Caja de fusibles/relés – Panel de instrumentos
12Relé del motor del ventilador del calefactor: detrás de la guantera
13Resistencia del motor del ventilador del calentador: detrás de la guantera
14Unidad de control de bujías de precalentamiento
15Pitido 1
16Pitido 2
17Unidad de control electrónico del inmovilizador
18Unidad de control del grupo de instrumentos
19Unidad de control multifunción 1 – detrás del tablero – funciones: Sistema antirrobo, bus de datos CAM, cierre centralizado, control de crucero, con sistema de bloqueo total, luces de emergencia, faros, desempañador de luneta trasera, desempañador de parabrisas, inmovilizador, intermitentes, combinación instrumentos de luces, luces interiores, sensor de lluvia, limpiaparabrisas/lavaparabrisas, luces traseras, limpiaparabrisas/lavaparabrisas
20Unidad de control multifunción 2 – detrás del cuadro de instrumentos – funciones: Sistema antirrobo, control del estado de funcionamiento de las luces del remolque
21Sensor de temperatura del aire ambiente (control automático de temperatura) – detrás del parachoques
22Unidad de control del sistema de aparcamiento – detrás del revestimiento del maletero
23Módulo de control de dirección asistida (dirección asistida variable): detrás del panel de instrumentos
24Unidad de control del techo corredizo – detrás del panel del techo
25Unidad de control electrónico SRS – debajo de la consola central
26Módulo de control de transmisión electrónica (TCM): detrás del panel de instrumentos

La finalidad de los fusibles y relés puede diferir de los presentados y depender del año de fabricación, el país de entrega y el nivel de equipamiento de su Opel Antara. Verifique el propósito con su diagrama en la parte posterior de la cubierta protectora.

Caja de fusibles interior Opel Antara

Está situado en el lado izquierdo, a los pies del pasajero, cerrado con una funda protectora.

Opción 1

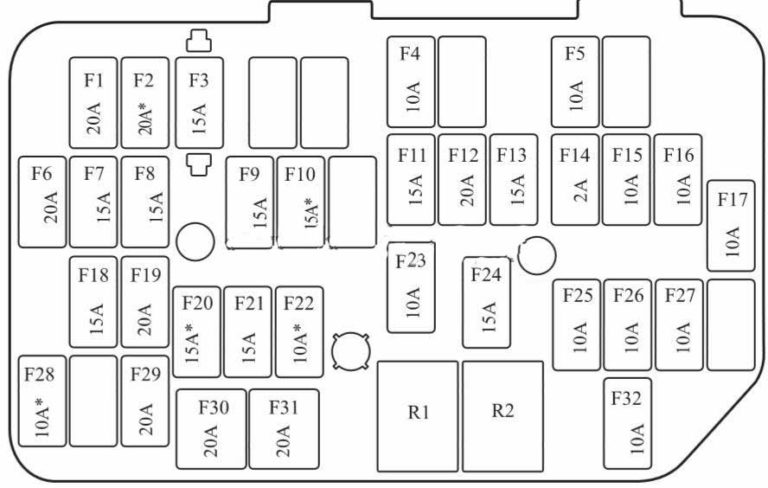

Esquema

Descripción

F1AP01 / Toma adicional
F2Calefactor del asiento delantero
F3Sistema de audio
F4Aire acondicionado
F5Unidad de control electrónico de la carrocería
F6Cerradura de la puerta
F7Señal de giro lado derecho
F8Señal de giro lado izquierdo
F9Detener
F10Lavafaros
F11Aire acondicionado
F12Unidad de control electrónico de la carrocería
F13Unidad de control electrónico de la carrocería
F14Encendido: S/W
F15Luz trasera antineblina
F 16Bolsa de aire (BOLSA DE AIRE)
F17Lavadora frontal
F18Cerradura de la puerta delantera
F19Toma adicional
F20Unidad de control de transmisión
F21Motor
F22Luz baja
F23Elevador de ventana
F24Calefactor de espejos exteriores
F25Panel
F26Encendido 1
F27BOLSA DE AIRE
F28Espejo plegable*
F29Fusible del encendedor de cigarrillos
F30Ventana eléctrica del lado del pasajero
F31Ventana eléctrica del lado del conductor
F32Veces
R1Componente de relé de aire acondicionado/Toma eléctrica auxiliar fija
R2Encendido: ON/START

El funcionamiento del encendedor está controlado por el fusible número 29 de 20 A y las tomas adicionales 1 y 19.

Opcion 2

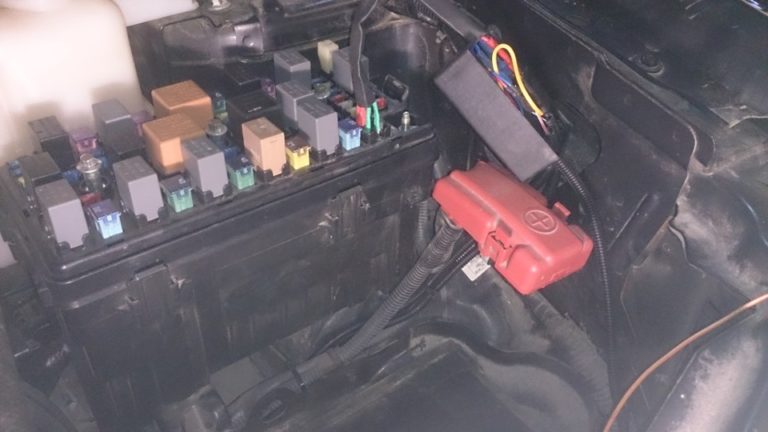

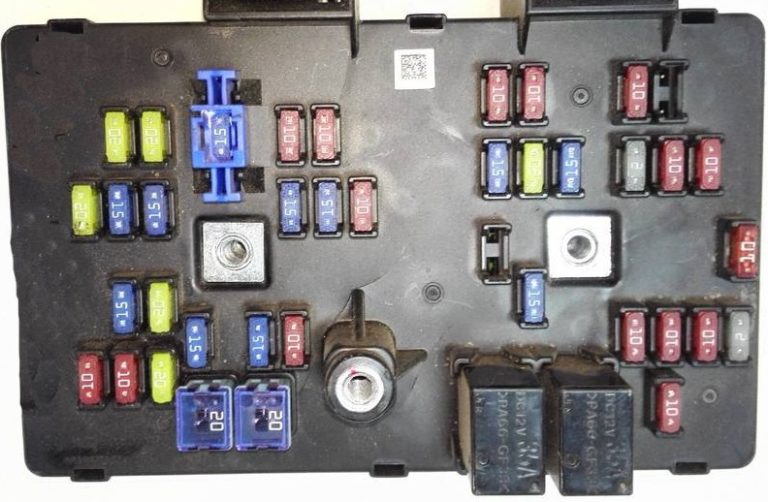

Foto – ejemplo

Caja de fusibles del capó Opel Antara

La unidad principal está ubicada al lado del barril del líquido lavaparabrisas y está cubierta con una cubierta de plástico.

Opción 1

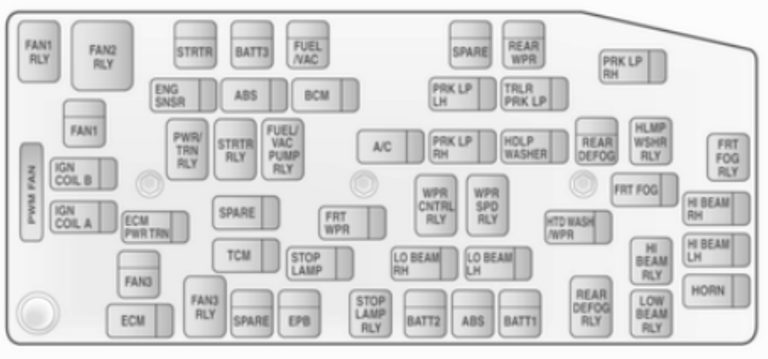

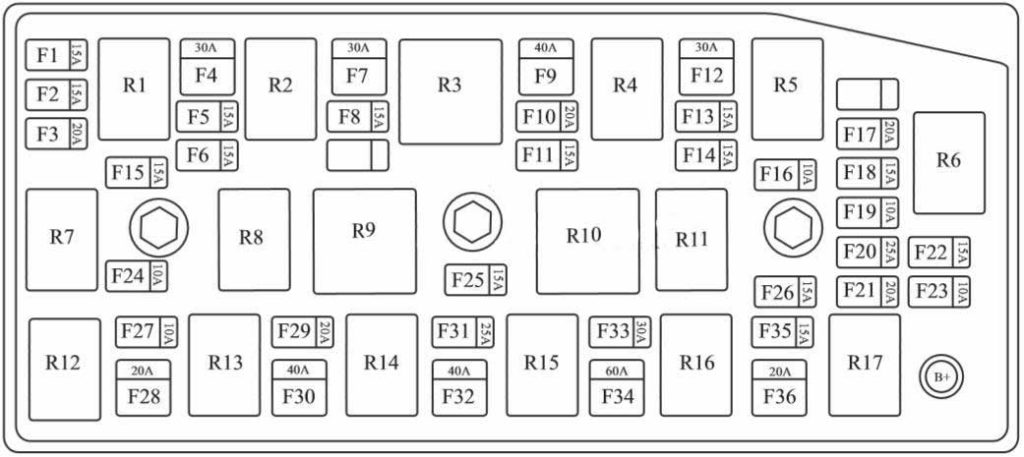

Esquema

Objetivo

F1Motor de control
F2Motor de control
F3Unidad de control electrónico
F4Ventilador principal
F5Combustible
F6Tracción en las cuatro ruedas*
F7Relé auxiliar
F8Detener
F9Aire acondicionado/Encendido 1
F10Lucas*
F11Sistema anti-robo
F12Sistema de limpieza de cristales empañados
F13Luz de cruce izquierda
F14Luz de cruce derecha
F15Motor 3
F16Luces de estacionamiento del lado izquierdo
F17Lavafaros
F18Medicina tradicional china
F19Luces de estacionamiento del lado derecho
F20Repuesto
F21Repuesto
F22Repuesto
F23Repuesto
F24Componente del aire acondicionado
F25Señal de sonido
F26Faros antiniebla delanteros
F27Básico
F28Inicio
F29Abdominales
F30Abdominales
F31Limpiaparabrisas
F32Lanzamiento
F33Asiento electrico
F34Batería acumulador
F35Luces de conducción
F36Limpiaparabrisas trasero
R1Relé del ventilador auxiliar
R2Relé del sistema de combustible
R3Relé de velocidad del limpiaparabrisas
R4Relé de desempañador de ventana
R5Relé superior/inferior
R6Relé del lavafaros
R7Relé principal
R8Relé del ventilador principal
R9Relé de control del ventilador
R1Relé del ventilador
R11Relé de luz de estacionamiento
R12Relé de arranque
R13Relé del aire acondicionado
R14Relé de bocina
R15Relé del limpiaparabrisas
R16Relé de luz antiniebla
R17Relé de luces altas

Opcion 2

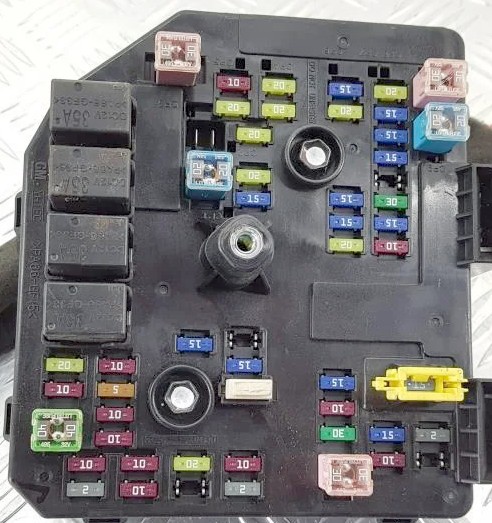

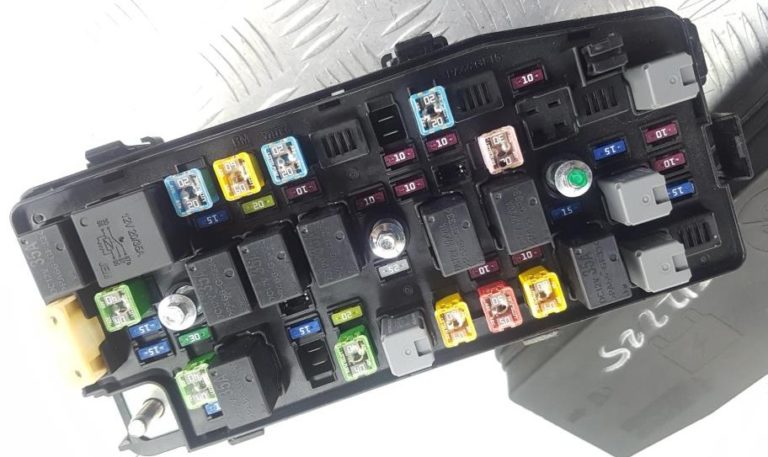

Foto

Esquema

Traducción de la designación

ABS Sistema de freno antibloqueo
A/C Sistema de control de clima, aire acondicionado.
BATT1 Caja de fusibles del panel de instrumentos
BATT2 Caja de fusibles del panel de instrumentos
BATT3 Caja de fusibles del panel de instrumentos
BCM Unidad de control de sistemas electrónicos del cuerpo.
ECM ECM
TRN DE ENERGÍA DEL ECM ECM, motor y transmisión
UNA SNSR Sensores del sistema de control del motor.
EPB Freno de estacionamiento eléctrico
VENTILADOR1 Soplador de enfriamiento
FAN3 Soplador de enfriamiento
DIENTE DELANTERO Luces antiniebla delanteras
TAPA DELANTERO Limpiaparabrisas delantero
FUEL/VAC Bomba de combustible, bomba de vacío
LAVADORA HDLP lavafaros
HAZ ALTO IZQUIERDO Luz alta (faro izquierdo)
HAZ ALTO DERECHO Luz alta (faro delantero derecho)
BOCINA señal de sonido
LAVADO HTD/ MIR Líquido lavaparabrisas con calefacción, espejos exteriores con calefacción
BOBINA DE ENCENDIDO A Bobina de encendido
BOBINA DE ENCENDIDO B Bobina de encendido
HAZ LO IZQUIERDA Luz baja (faro izquierdo)
HAZ LO DER. Luz de cruce (faro de bloque derecho)
PRK LP LH Luz de estacionamiento (faro izquierdo)
PRK LP RH Luz de estacionamiento (faro delantero derecho)
VENTILADOR Señal de control del ventilador PWM
DESEMPAÑADOR TRASERO Ventana trasera con calefacción
WPR TRASERO Limpiaparabrisas trasero
REPUESTO –
LUCES DE FRENO  Luces de freno
STRTR Inicio
TCM Unidad de control de transmisión
TRLR PRL LP Luces de estacionamiento del remolque

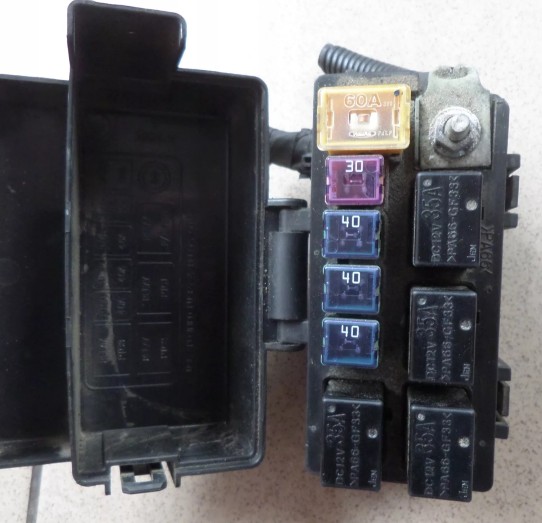

Bloque adicional

Sólo para modelos diésel. Está ubicado en el centro del compartimiento del motor.

Esquema

Objetivo

AF1Controlador de bujías incandescentes 60A
AF2Relé del calentador del filtro de combustible 30A
AF3Relé 40A PTC-1
AF4Relé 40A PTC-2
AF5Relé 40A PTC-3
