El Citroën Jumper comenzó su producción en 1994. Durante este tiempo, pasó por varias actualizaciones y cambió 2 generaciones. Le diremos dónde están ubicadas las cajas de fusibles y le brindaremos una descripción detallada de los circuitos para el modelo Citroen jumper 2006, 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018, 2019. años. Actualmente se está montando el Citroën Jumper 3.
La cantidad de elementos en los bloques puede diferir de los presentados y depende del año de fabricación y del nivel de equipamiento eléctrico.

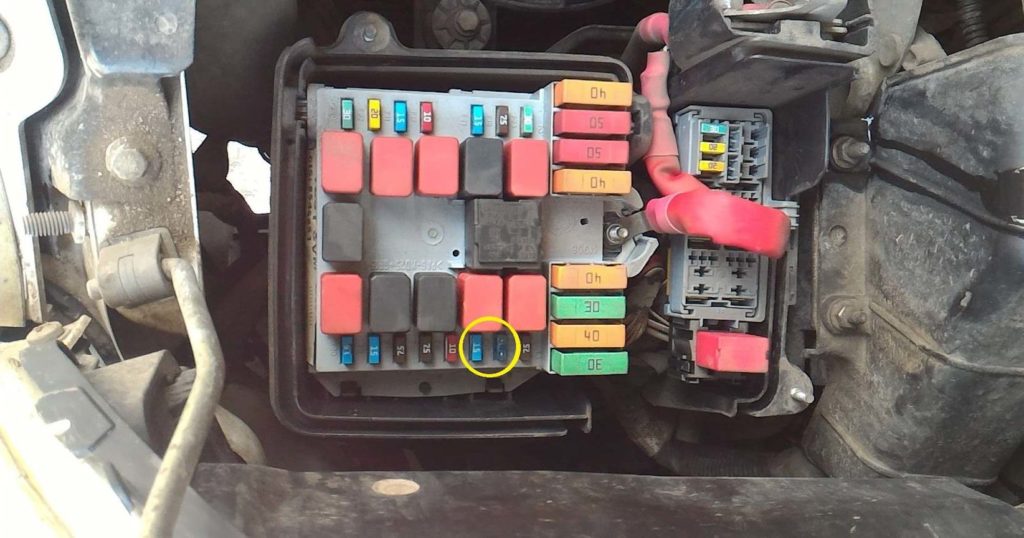

Caja de fusibles del capó Citroen Jumper

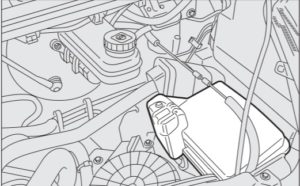

En el compartimento del motor se encuentra casi cerca del pilar lateral y está cubierto con una cubierta protectora.

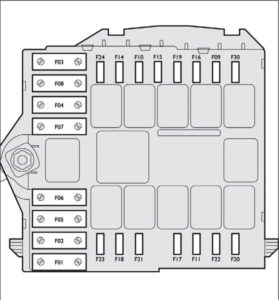

Esquema general
| № | A | Objetivo |
| 1 | 40 | Unidad de alimentación para sistema ABS/ESP |
| 2 | 50 | ECU para el sistema de precalentamiento diésel |
| 3 | 30 | Contacto del interruptor de encendido |
| 4 | 20 | Quemador de sistema de calefacción programable |
| 5 | 20/ 50 | Relé de control de calefacción programable |
| 6 | 40/ 60 | Ventilador de refrigeración eléctrico (alta velocidad) |
| 7 | 40/ 50/ 60 | Ventilador de refrigeración eléctrico (baja velocidad) |
| 8 | 40 | Aire acondicionado |
| 9 | 20 | Bomba lavaparabrisas |
| 10 | 15 | señal de sonido |
| 11 | 15 | ECU y relé para sistema de precalentamiento diésel |
| 14 | 7,5 | Luz alta derecha |
| 15 | 7,5 | Luz de carretera izquierda |
| 16 | 7,5 | ECU del motor |
| 17 | 10 | ECU del motor |
| 18 | 7,5 | ECU del motor |
| 19 | 7,5 | Compresor de aire acondicionado |
| 20 | 30 | Bomba lavafaros |
| 21 | 15 | Circuito de alimentación de la bomba de combustible |
| 22 | 20 | ECU del motor |
| 23 | 30 | Circuito de alimentación de válvulas del sistema ABS/ESP. |
| 24 | 7,5 | Unidad de control del espejo |
| 30 | 15 | Luces antiniebla delanteras |
Descripción de los fusibles opción 2
| № | A | Objetivo |
| 1 | 40 | Fuente de alimentación de la bomba ABS |
| 2 | 50 | ECU para el sistema de precalentamiento diésel |
| 3 | 30 | Contacto del interruptor de encendido – Arranque |
| 4 | 20 | Calefacción de combustible diésel |
| 5 | 20/ 50 | Ventilación interior con calefacción adicional programable (+batería) |
| 6 | 40/ 60 | Ventilador interior, máx. velocidad (+ batería) |
| 7 | 40/ 50/ 60 | Ventilador interior, mín. velocidad (+ batería) |
| 8 | 40 | Ventilador interior (+llave) |
| 9 | 15 | Toma trasera de 12V (+batería) |
| 10 | 15 | señal de sonido |
| 11 | – | No utilizado |
| 14 | 15 | Toma frontal 12V (+batería) |
| 15 | 15 | Encendedor de cigarrillos (+ batería) |
| 16 | – | No utilizado |
| 17 | – | No utilizado |
| 18 | 7,5 | Procesador de motor (+ batería) |
| 19 | 7,5 | Compresor de aire acondicionado |
| 20 | 30 | Bomba lavaparabrisas/faros |
| 21 | 15 | Circuito de alimentación de la bomba de combustible |
| 22 | – | No utilizado |
| 23 | 30 | Electroválvulas ABS |
| 24 | 7,5 | Panel de control adicional – Retrovisores exteriores abatibles (+ llave) |
| 30 | 15 | Espejos exteriores calefactables |
fusibles para el encendedor de cigarrillos
En esta versión los fusibles número 9, 14, 15 son los encargados del encendedor y de la carga USB, en caso contrario se ubican en el compartimento de jumpers.
Los relés están ubicados en el centro del bloque:
- Relé de luces altas
- Relé de bocina
- Relé de embrague magnético del compresor de aire acondicionado
- Relé del motor del ventilador del calentador
- Relé de control del motor
- Relé de la bomba de combustible
- Relé de luz antiniebla
- Relé de la bomba del lavaparabrisas
- Relé limpia/lavafaros.
Caja de fusibles interior Citroen Jumper
Hay 2 bloques de fusibles en el interior del puente de control.
Unidad principal en el tablero
Ubicado en el lado izquierdo, debajo de la cubierta protectora.

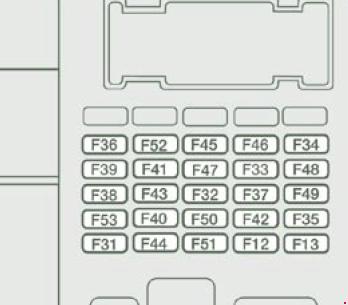

Esquema – opción 1
Designación del fusible
| № | A | Objetivo |
| 12 | 7,5 | Luz de cruce derecha |
| 13 | 7,5 | Luz de cruce izquierda |
| 31 | 5 | Relé del procesador del compartimiento del motor – Relé del procesador del panel de instrumentos (+ llave) |
| 32 | 7,5 | Iluminación interior (+batería) |
| 33 | 7,5 | Sensor de monitorización de batería en la versión “stop-start” (+ batería) |
| 34 | 7,5 | Iluminación interior de minibús – Luces de advertencia de peligro |
| 36 | 10 | Radio del coche – Control de aire acondicionado – Alarma de seguridad – Cronotacógrafo – Procesador de interruptor de batería – Programador de calefacción adicional (+ batería) |
| 37 | 7,5 | Interruptor de luz de freno – Tercera luz de freno – Panel de instrumentos (llave +) |
| 38 | 20 | cierre centralizado |
| 42 | 5 | Microprocesador y sensor ABS – Sensor ASR – Sensor CDS – Interruptor de luz de freno |
| 43 | 20 | Limpiaparabrisas (+ llave) |
| 47 | 20 | Elevalunas del lado del conductor |
| 48 | 20 | Regulador de ventana del lado del pasajero |
| 49 | 5 | Procesador de asistencia al aparcamiento – Radio del coche – Conmutadores en el volante – Paneles de control central y laterales – Panel de control adicional – Procesador de interruptor de batería (+llave) |
| 50 | 7,5 | Procesador de airbags y pretensores de cinturones |
| 51 | 5 | Cronotacógrafo – Procesador de dirección asistida – Aire acondicionado – Luces de marcha atrás – Sensor de agua del filtro diésel – Sensor de flujo (+tecla) |
| 53 | 7,5 | Combinación de instrumentos |
| 89 | – | No utilizado |
| 90 | 7,5 | Luz de carretera izquierda |
| 91 | 7,5 | Luz alta derecha |
| 92 | 7,5 | Luz antiniebla izquierda |
| 93 | 7,5 | Luz antiniebla derecha |

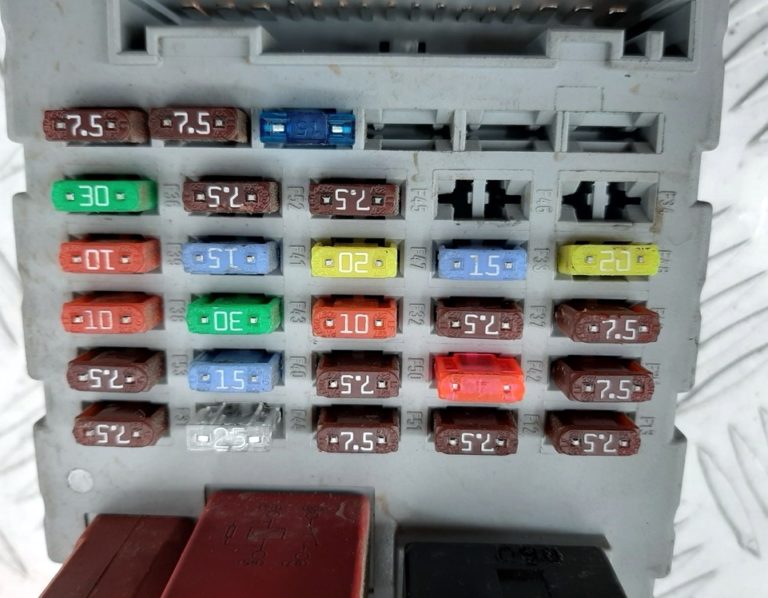

Foto de ejemplo opción 2
Esquema
Descodificación
| 12 | 7,5 | Luz de cruce derecha |
| 13 | 7,5 | Luz de cruce izquierda – Control del alcance de las luces |
| 31 | 7,5 | Potencia del relé |
| 32 | 10 | Iluminación interior de minibús – Alarma de peligro |
| 33 | 15 | Toma de corriente 12V trasera |
| 34 | – | No utilizado |
| 35 | 7,5 | Luces de marcha atrás – Sensor de agua en diésel |
| 36 | 20 | Unidad de control de bloqueo/desbloqueo de puertas |
| 36 | 15 | Cierre centralizado – Batería |
| 37 | 10 7,5 | Interruptor de luz de freno – Tercera luz de freno – Cuadro de instrumentos |
| 38 | 10 | Relés eléctricos |
| 39 | 10 | Radio del coche – Conector de diagnóstico – Sirena de alarma de seguridad – Mandos programables del sistema de calefacción – Panel de control del aire acondicionado – Cronotacógrafo – Batería |
| 40 | 15 | Calefacción: luneta trasera (lado izquierdo), espejo retrovisor (lado del conductor) |
| 41 | 15 | Calefacción: luneta trasera (lado derecho), espejo retrovisor (lado del pasajero) |
| 42 | 7,5 | Microprocesador y sensor ABS – Sensor ESP – Interruptor de luz de freno – Sensor ESR – Sensor DSC |
| 43 | 30 | Motor del limpiaparabrisas |
| 44 | 20 | Encendedor – Toma eléctrica 12V frontal |
| 45 | 7,5 | Interruptor de ventana eléctrica y espejo (lado del conductor) – Ventana eléctrica del pasajero |
| 46 | – | No utilizado |
| 47 | 20 | Motor de ventana del lado del conductor |
| 48 | 20 | Motor de ventana del lado del pasajero |
| 49 | 7,5 | Sensor de lluvia/luz – Radio del automóvil – Motor de la ventana del lado del conductor – – Alarma de seguridad – Controles |
| 50 | 7,5 | Unidad de control de airbag y pretensores |
| 51 | 7,5 | Cronotacógrafo – Control de velocidad – Panel de control de aire acondicionado |
| 52 | 7,5 | Relé del circuito interior |
| 53 | 7,5 | Grupo de instrumentos – Luces antiniebla traseras |
El encendedor se suministra con un fusible 44 de 20 A.
Se pueden montar relés individuales en la parte inferior del bloque.

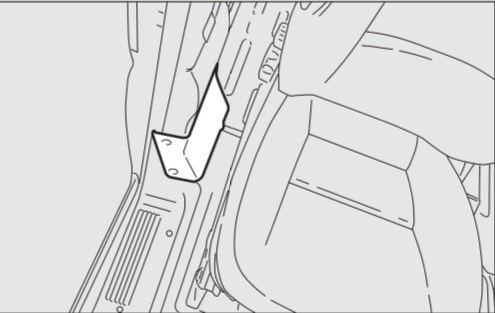

Bloque al lado del asiento del pasajero
Dependiendo de la configuración y el año de fabricación, son posibles diferentes diseños de esta unidad.

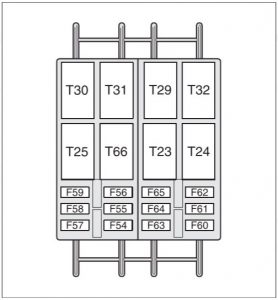

Esquema – opción 1
Descripción
| 54 | No utilizado |
| 55 | 15A Asientos calefactables |
| 56 | Toma de corriente 15A 12V para pasajeros traseros |
| 57 | 10A Calefacción adicional debajo del asiento |
| 58 | 15A Ventana trasera izquierda calefactable |
| 59 | 15A Ventana trasera derecha calefactable |
| 60 | No utilizado |
| 61 | No utilizado |
| 62 | No utilizado |
| 63 | 10A Control de calefacción adicional para pasajeros traseros |
| 64 | No utilizado |
| 65 | Ventilador 30A para sistema de calefacción adicional para pasajeros traseros |

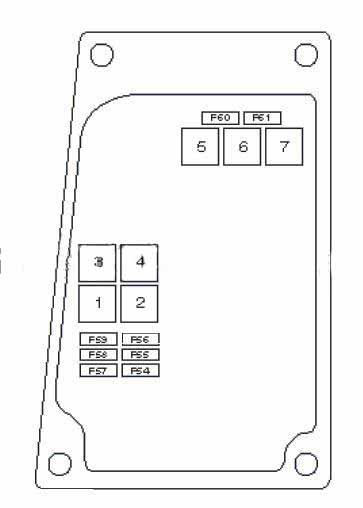

Esquema – opción 2
Designación del circuito
| 1 | – |
| 2 | Relé del encendedor de cigarrillos |
| 3 | Dimensiones del relé |
| 4 | – |
| 5 | – |
| 6 | – |
| 7 | – |
| F54 | (10A) Aire acondicionado/calefacción |
| F55 | (15A) Calefactor del asiento |
| F56 | (15A) |
| F57 | (10A) Aire acondicionado/calefacción |
| F58 | (10A) Luces de cruce |
| F59 | (7.5A) Sistema de suspensión activa |
| F60 | (10A) Aire acondicionado/calefacción |
| F61 | (30A) Aire acondicionado/calefacción |
