La furgoneta compacta Citroën Xsara Picasso se fabrica desde 1999. Se suministró a los mercados europeos en 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 y 2010. Todavía se produce en algunos países del mundo. Durante este período, el coche recibió una actualización.
Esto afectó principalmente a la vista frontal. Le sugerimos que se familiarice con la descripción de las cajas de fusibles del Citroen Xsara Picasso: su ubicación y esquemas, así como resaltar el fusible responsable del encendedor y adjuntar el manual de funcionamiento para su descarga.
El xsara picasso tiene 2 bloques principales con fusibles.
Dependiendo de la configuración y del año de fabricación, son posibles diferentes diseños de estas unidades.
Contents
Caja de fusibles del capó Citroën Xsara Picasso
Opción 1

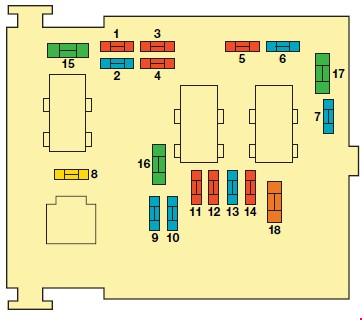

Esquema
Descripción
| 1 | 10 A | Luces de marcha atrás – Sensor de agua en combustible diesel – Refrigerante |
| 2 | 15 A | Circuito de alimentación de la bomba de combustible |
| 3 | 10 A | Unidad de control electrónico (ECU) del sistema ABS |
| 4 | 10 A | Motor (ECU) – ECU de transmisión automática |
| 5 | 10 A | BVA — Aditivos en el combustible diésel |
| 6 | 15 A | Faros antiniebla |
| 7 | 15 A | Iluminación automática |
| 8 | 20 A | Motor (ECU) |
| 9 | 15 A | Luz de cruce izquierda |
| 10 | 15 A | Luz de cruce, faro derecho |
| 11 | 10 A | Luz de carretera izquierda |
| 12 | 10 A | Luz alta derecha |
| 13 | 15 A | señal de sonido |
| 14 | 10 A | Lavaparabrisas delantero y trasero |
| 15 | 30 A | Sensores de motor, bobinas de encendido, inyectores, válvulas solenoides. |
| 16 | 30 A | Bomba de aire |
| 17 | 30 A | Limpiaparabrisas delantero |
| 18 | 40 A | unidad de suministro de aire, panel de servicio |
Los fusibles maxi están ubicados por separado en el costado del bloque.
- Relé de potencia del ventilador de baja velocidad MF1 (20-80A), relé de potencia del ventilador de alta velocidad
- Calculadora antibloqueo de ruedas MF2 (20-80A) – calculadora de control de estabilidad
- Calculadora antibloqueo de ruedas MF3 (20-80A)
- Módulo de servicio inteligente MF4 (20-80A)
- Módulo de servicio inteligente MF5 (20-80A)
- Fusibles del módulo MF6 (20-80A) 12 en el habitáculo
- MF7 (20-80A) Interruptor de encendido
- Sistema de calentamiento de líquidos MF8 (20-80A)
Opcion 2

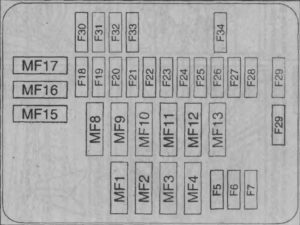

Esquema general
Decodificando el esquema
- MF1 70A +BB fuente de alimentación SM (módulo de servicio inteligente) – limpiaparabrisas – luneta trasera térmica – bloqueo
- Grupo de ventiladores MF2 70A (P)
- Grupo ventilador MF3 60A (P)
- Ruedas antibloqueo MF4 60A (A)
- Alarma sonora F5 20A
- Relé de luz de cruce F6 30A (P)
- Relé de circuito de ventilador de baja velocidad F7 30A (TU5JP/L3) con sistema de refrigeración
- Compartimento de fusibles del módulo MF8 70A 28 (A)
- MF9 50A power SM (módulo de servicio inteligente) – Intermitentes – elevalunas eléctrico – techo corredizo – + VAN – limpiaparabrisas trasero – compresor de refrigeración
- MF10 40A Control de iluminación (A)
- MF11 Gratis
- Contacto antirrobo MF12 70A (+AA, +CC, +D) (A)
- Contacto antirrobo MF13 40A (+KK) (A)
- Conector diagnóstico F14 20A – alimentación calculadora (TU5JP)
- MF15 Gratis
- Compartimento de fusibles MF16 40A módulo 28 (A)
- Boquilla de calentamiento adicional MF17 30A (A)
- Alimentación F18 (mediante relé dual) Gratis
- F19 gratis
- Relé de ventilador F20 10A +CC (todos los tipos excepto TU5JP/L3 y EW7J4) (base)
- F21+BB Gratis
- F22 25A Indicadores de dirección
- Calculadora antibloqueo F23 15A + CC
- F24 5A Computadora de control del motor (A) – módulo de precalentamiento – medidor de flujo – módulo de bloqueo de seguridad 3 relés
- F25 15A alimentación (mediante relé dual) bomba de combustible
- F26 40A+BB Relé ON/OFF (P)
- F27 Relé ON/OFF 30A (P)
- F28 Alimentación 5A (mediante relé dual) resistencia del sistema de calefacción del carburador o módulo de compuerta (TU5JP/L3)
- F29 40A – (5A) + bomba de aire BB (EW7) (A) – indicador del sistema de calefacción adicional (DW10)
- F30 10A faro antiniebla derecho (P)
- F31 10A faro antiniebla izquierdo (P)
- F32 10A + CC sensor de velocidad del vehículo – contacto luz de marcha atrás – módulo bloqueo protección 3 relés
- Módulo de temperatura del fluido F33 15A (TU5JP) – conector de diagnóstico – Sistema de calefacción de combustible – par de contactos del sensor de nivel de refrigerante del motor (DW10TD)
- F34 Alimentación 5A (vía doble relé) Sonda de oxígeno – Electroválvula limpieza depósito (gasolina) – Electroválvula RVG – Electroválvula (bomba gasolina motor diesel)

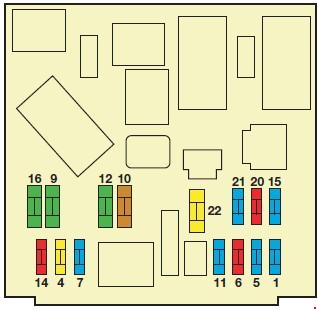

Caja de fusibles interior Xsara Picasso
Opción 1
Esquema
Designación
| 1 | 15 A | Conector de diagnóstico – Enganche de remolque para caravana |
| 2 | — | Repuesto |
| 3 | — | Repuesto |
| 4 | 20 A | Unidad de control electrónico (ECU) – Cuadro de instrumentos – Radio del coche – Aditivos para combustible diésel – Teclas de control en el volante |
| 5 | 15 A | — |
| 6 | 10 A | Conector de diagnóstico |
| 7 | 15 A | Sensor de lluvia y luz |
| 8 | — | Repuesto |
| 9 | 30 A | Techo corredizo – Elevalunas eléctricos traseros |
| 10 | 40 A | Luneta trasera con calefacción – Espejos retrovisores exteriores con calefacción |
| 11 | 15 A | Limpiaparabrisas trasero |
| 12 | 30 A | elevalunas electricos delanteros |
| 13 | — | Repuesto |
| 14 | 10 A | Teclas de control en el volante – Aditivos para combustible diésel – Airbag – Sensores de aparcamiento |
| 15 | 15 A | Cuadro de instrumentos – Radio del coche – Aire acondicionado – Navegación |
| 16 | 30 A | cerradura electrica centralizada |
| 17 | — | Repuesto |
| 18 | — | Repuesto |
| 19 | — | Repuesto |
| 20 | 10 A | Luz de freno derecha |
| 21 | 15 A | luz de freno izquierda |
| 22 | 20 A | Encendedor, Luz de cortesía, Toma de corriente de 12 V, Luz de guantera |
El fusible número 22 es responsable del encendedor.
Opcion 2

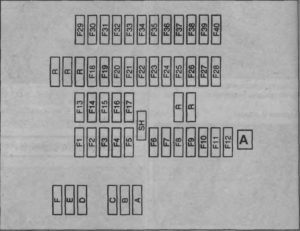

Esquema
Tabla con transcripción
| A | 20A | sistema de cierre centralizado |
| B | 25A | Limpiaparabrisas |
| S | 30A | Luneta trasera y espejos exteriores con calefacción |
| D | 15A | Compresor de aire acondicionado, limpiaparabrisas trasero |
| Е | 30A | Techo corredizo, ventanillas de puertas delanteras y traseras |
| F | 15A | Alimentación del sistema multiplex |
| F1 | Airbags frontales y laterales, pretensores de cinturones de seguridad | |
| F2 | — | No utilizado |
| F3 | 5A | Interruptor del pedal del embrague |
| F4 | 5A | “+” después del interruptor de encendido, sistema multiplex (BSI) |
| F5 | 10 A | Alimentación de la válvula de parada del motor (2.0 HDi) |
| F6 | 5A | Luz de advertencia de emergencia de potencia constante |
| F7 | 5A | Sistema multiplex de potencia continua (BSI) |
| F8 | 10 A | Sensor de temperatura del refrigerante, luz de techo interior, grupo de instrumentos |
| F9 | 5A | Iluminación del maletero |
| F10 | 5A | Navegación |
| F11 | — | No utilizado |
| F12 | — | No utilizado |
| F13 | — | No utilizado |
| F14 | 15A | Alimentación de corriente para enchufes adicionales y equipos eléctricos del remolque. |
| F15 | 20A | Ventanas de puertas traseras |
| F16 | 40A | Bloque de protección |
| F17 | 15A | Radio de coche |
| F18 | — | No utilizado |
| F19 | 5A | Luces antiniebla traseras |
| F20 | — | No utilizado |
| F21 | — | No utilizado |
| F22 | 10 A | Luz de techo, luz de guantera |
| F23 | 20A | Fusible del encendedor de cigarrillos Citroen Xsara Picasso |
| F24 | — | No utilizado |
| F25 | — | No utilizado |
| F26 | 5A | Espejos electricos |
| F27 | 5A | Alimentación continua para equipos adicionales y sistema multiplex (BSI) |
| F28 | — | No utilizado |
| F29 | 10 A | Luz de carretera izquierda |
| F30 | 10 A | Luz alta derecha |
| F31 | 10 A | Luz de cruce izquierda |
| F32 | 10 A | Luz de cruce derecha |
| F33 | 10 A | Corrector de faros |
| F34 | 10 A | Luz de matrícula, luces de estacionamiento delantera izquierda y trasera derecha |
| F35 | 10 A | Luces laterales delanteras derecha y trasera izquierda |
| F36 | 15A | Sistema de aire acondicionado |
| F37 | 5A | No utilizado |
| F38 | 5A | interruptor de botón |
| F39 | 5A | No utilizado |
| F40 | 40A | ventilador de aire acondicionado |
El fusible número 23 de 20 A es el responsable del encendedor.
