El vehículo comercial Citroen Jumpy se comercializa en versiones de carga y de pasajeros. Actualmente se está produciendo la 3ª generación de esta serie. Nuestra información que describe los fusibles de Citroen Jumpy es relevante para los automóviles fabricados en 2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018.
Jumpy tiene tres bloques de fusibles principales :
- en el panel de instrumentos en el lado derecho
- en la cabina
- en el compartimiento del motor.
Si está equipado con su vehículo, se instala una caja de fusibles adicional para proteger los circuitos eléctricos del remolque, así como para conectar los mazos de cables en modelos con carrocería y plataformas de cabina modificadas. El bloque se encuentra en el lado derecho detrás de la partición de carga.
Caja de fusibles interior Citroen Jumpy

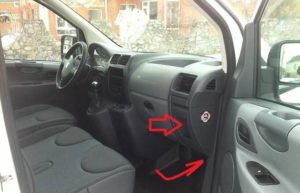

Para acceder, baje la guantera y tire firmemente de ella.
Esquema
Descripción
- 15A Limpiaparabrisas trasero
- Gratis
- computadora del airbag 5A
- 10A Sensor de posición del volante, conector de diagnóstico, sensor del sistema ESP, control de clima manual, sensor de embrague, control de alcance de luces, bomba de aditivo para filtro de partículas
- Espejos eléctricos de 30A , motor de ventanilla de puerta delantera derecha
- Fuente de alimentación de 30 A para ventanas de puertas delanteras.
- 5A Lámparas de cortesía y lámpara de guantera
- Pantalla multifunción de 20 A , sirena de alarma, radio de coche, cambiador de CD, radioteléfono, unidad de interruptor de remolque (opcional), ECU de modificación de plataforma de cabina
- Toma de 10A en zona de carga
- 30A Regulador de altura de la suspensión trasera, bloque de interruptores de la columna de dirección, grupo de instrumentos
- 15A Conector de diagnóstico, interruptor de encendido
- 15A Auriculares manos libres inalámbricos, ECU de airbag, ECU de asistencia de aparcamiento
- ECU del motor 5A , unidad de conmutación del remolque
- 15A Sensor de lluvia, ventilación interior, control de clima, cuadro de instrumentos
- 30A Bloqueo/desbloqueo/superbloqueo de puertas
- Gratis
- 40A Desempañador de luneta trasera, calefacción de espejos
- Calentadores de espejo 10A
Citroen Jumpy fuse location
Para acceder, simplemente retire la tapa del compartimento de la batería.
Esquema general
Designación de elementos
| № | Circuito protegido |
| 1 | Calefactores de asiento 30A |
| 2 | Toma de 20A 12 V en tercera fila de asientos (furgoneta) o no utilizada (furgoneta) |
| 3 | Unidad de conexión de remolque 40/50A (opcional), ECU para modificación de plataforma de cabina |
| 4 | No involucrado |
| 36 | Cerraduras para puertas batientes 15A |
| 37 | Cerraduras de puerta batiente 10A |
| 38 | 20A Limpiaparabrisas para puertas batientes traseras |
| 39 | Ventilación interior (minibús) o no involucrada (furgoneta) |
| 40 | 5A Espejos plegables |

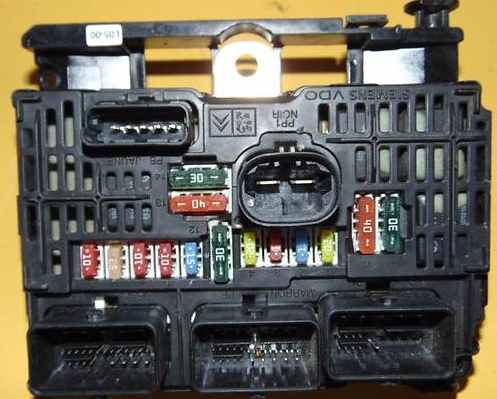

Сaja de fusibles del capó Citroen Jumpy
Mueva el soporte del depósito de la lavadora hacia un lado para permitir un acceso más fácil a la unidad.
Diagrama de fotografía
Descodificación
- ECU del motor, componentes, sistemas de alimentación y suministro de aire, ventilador de refrigeración 20A
- Bocina 15A
- Bomba lavaparabrisas y luneta trasera 10A
- Bomba lavafaros 20A
- Componentes del sistema de suministro de combustible 15A
- Dirección asistida, sensor del segundo pedal de freno 10A
- Sistema de frenos (ABS/ESP) 10A
- Interruptor de arranque 20A
- Primer sensor del pedal de freno 10A
- Componentes del sistema de suministro de energía y aire, componentes del sistema de control de emisiones 30A
- Ventilación de cabina 40A
- Limpiaparabrisas 30A
- Caja de conmutación inteligente 40A
- 30A no utilizado
Esquema relés Citroen Jumpy
Se aplica a remolques, plataformas con cabina y otras modificaciones de carrocería y está ubicado detrás de la partición de carga a la derecha.
Diagrama condicional
1 – 15 A libre
2 – 15 A Interruptor de encendido y relé del alternador opcional
3 – 15 A Fuente de alimentación del remolque de 12 V
4 – 15 A Circuito activo para usar con modificaciones de
5 – 10 A Luces de advertencia de peligro
