El Citroën Xsara, un coche compacto, se comercializaba con carrocerías hatchback y familiar. La primera generación se fabricó en 1997, 1998, 1999, 2000. La segunda generación se fabricó en 2001, 2002, 2003, 2004, 2005 y 2006. Presentaremos una descripción de los fusibles y relés del Citroen Xsara con diagramas de bloques y su explicación detallada.
Caja de fusibles Citroen Xsara

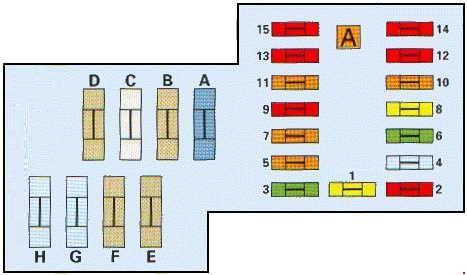

Esquema – opción 1
Descripción
| F1 | 20A |
| F2 | 10A No utilizado |
| F3 | Ventilador de refrigeración 30/40A |
| F4 | No utilizado |
| F5 | ventilador de refrigeración 5A |
| F6 | 30A Lavafaros, faros antiniebla delanteros |
| F7 | Boquillas 5A |
| F8 | 20A No utilizado |
| F9 | Relé de bomba de combustible 10A |
| F10 | 5A No utilizado |
| F11 | Relé del sensor de oxígeno 5A |
| F12 | Luz de extrema derecha 10A |
| F13 | 10A Haz del extremo izquierdo |
| F14 | Luz de cruce derecha 10A |
| F15 | 10A luz de cruce izquierda |
A (20A) Sistema de cierre centralizado
B (25A) Limpiaparabrisas
C (30A) Luneta trasera y espejos exteriores con
calefacción D (15A) Compresor de aire acondicionado, limpiaparabrisas
E (30A) Techo solar, elevalunas eléctricos delanteros y traseros
F (15A) Multiplex fuente de alimentación del sistema
El diseño de este bloque y el número de fusibles dependen de la configuración y año de fabricación del coche. Puede haber diferencias en los circuitos transferidos y su unidad.

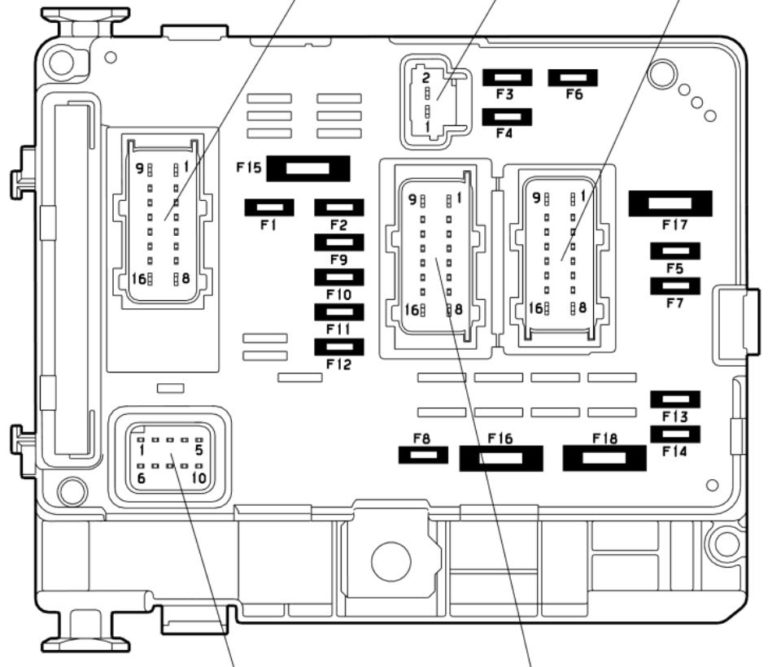

Esquema – opción 2
Opción de decodificación 1
- Módulo de precalentamiento F1 (10A) – sensor de velocidad del vehículo – unidad electrohidráulica de transmisión automática – grupo de control de transmisión automática – contacto de luz de marcha atrás – par de contactos del sensor de nivel de refrigerante del motor – relé de potencia del ventilador de alta velocidad – medidor de flujo de aire – palanca de cambios del relé de control de conducción mecanismo de bloqueo – relé de prohibición de arranque del motor
- Bomba de combustible F2 (15A)
- Calculadora antibloqueo de ruedas F3 (10A) – calculadora de control de estabilidad
- Calculadora del sistema de inyección F4 (10A) – computadora de transmisión automática
- Computadora de transmisión automática F5 (10A)
- Faros antiniebla F6 (15A)
- Lavafaros F7
- Calculadora de inyección F8 (20A) – Regulador de alta presión diésel – Relé de alimentación del ventilador de baja velocidad
- F9 (15A) faro izquierdo – interruptor de regulación del haz de luz
- Faro derecho F10 (15A)
- F11 (10A) faro izquierdo
- F12 (10A) faro derecho
- F13 (15A) alarma sonora
- Bomba de lavado delantera/trasera F14 (10A)
- Bobina de encendido F15 (30A) – Sensor de oxígeno de salida: no caracterizado – Sensor de oxígeno de entrada – Inyector cilindro 1 – Inyector cilindro 2 – Inyector cilindro 3 – Inyector cilindro 4 – Electroválvula limpieza depósito – Bomba de alta presión inyección diesel – Electroválvula RVG + amortiguador – resistencia del sistema de calentamiento del carburador o módulo de amortiguador – válvula eléctrica lógica (LVG) – sistema de calentamiento de combustible
- Bomba de suministro de aire F16 (30A)
- Accionamiento del limpiaparabrisas F17 (30A)
- Actuador de suministro de aire F18 (40A) – módulo de control de suministro de aire – termistor de aire de cabina – panel de servicio – módulo de fusibles del compartimiento del motor
Opción de decodificación 2
(20A) Bocina
(30A) Relé de luces bajas de los faros
(30A) Ventilador de enfriamiento del motor
(20A) Conector de diagnóstico, fuente de alimentación de la ECU de 1.6 L (
30A) No usado
(10A) No usado
(10A) Relé del ventilador de enfriamiento del motor
(5A) No usado
(25A) Cierre centralizado (BSI)
(15A) Unidad de control ABS
(5A) Sistema de precalentamiento (diésel)
(15A) Bomba de combustible
(40A) Relé
(30A) Relé
(10A) Ventilador de refrigeración del motor
(40A) Aire de refuerzo de la bomba de aire
(10A ) Luz antiniebla derecha
(10A) Luz antiniebla izquierda
(10A) Sensor de velocidad
(15A) Sensor de temperatura del refrigerante
(5A) Convertidor catalítico
Fusibles y relés en el interior de un Citroen Xsara
Caja de fusibles

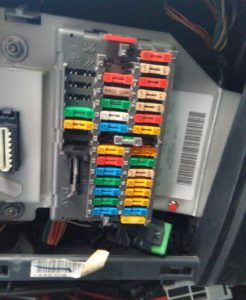

Está ubicado en el lado izquierdo debajo del tablero, detrás de la cubierta protectora.
Y así es como se ve.
Designación (1 opción)
- DERIVACIÓN
- 5 A Sistema de aire acondicionado – Equipamiento especial (para autoescuelas)
- 5 A Cuadro de instrumentos – Conector de diagnóstico
- 5 A Unidad de control (cable “+” del interruptor de encendido)
- 5 A Transmisión automática
- 5 A Lámparas interiores
- 5 A Sistema de navegación – Luces de cruce (relé) – Radio del coche – Alarma
- 5 A Pantalla digital – Señal de parada de emergencia – Reloj digital – Conector de diagnóstico
- 5 A Centralita de control (cable “+” de la batería)
- 20 A Ordenador de a bordo – Avisador acústico – Remolque – Alarma antirrobo (relé) – Lavafaros (relé) – Equipamiento especial (para autoescuelas)
- 5 A Luz de estacionamiento delantera izquierda – Luz de estacionamiento trasera derecha
- 5 A Luces de la matrícula – Luces laterales delanteras derechas – Luces laterales traseras izquierdas
- 20 A Lámparas de luz de carretera
- Relé de ventana delantera eléctrica de 30 A
- 20 A Asientos delanteros con sistema de calefacción
- Electroventilador 20 A para sistema de calefacción interior.
- Electroventilador 30 A para sistema de calefacción interior.
- 5 A Iluminación de las teclas de control e interruptores del cuadro de instrumentos
- 10 A Faros antiniebla + Indicador de faros antiniebla
- 10 A Lámpara de luz de cruce izquierda – Hidrocorrector de faros
- 10 A Lámpara de luz de cruce derecha + Indicador de luz de cruce
- 5 A Luz del espejo del parasol – Sensor de lluvia – Luz de la guantera – Foco para lectura de mapas
- 20 A Encendedor / Toma de corriente de 12 V (cable “+” para equipo eléctrico adicional) / 23V 20 A Encendedor / Toma de corriente de 12 V (cable “+” de la batería)
- 10 A Opción en forma de autorradio de la marca CITROEN (cable “+” para equipamiento adicional / F24B 10 A Opción en forma de autorradio de la marca CITROEN (cable “+” de la batería)
- Reloj digital 5A – Espejo retrovisor exterior eléctrico
- 30 A Limpiaparabrisas / limpiaparabrisas trasero
- 5 A Unidad de control (cable “+” para equipo eléctrico adicional)
- 15 A Servomotor de regulación del asiento del conductor
El fusible número 23 de 20 A es el responsable del encendedor.
Tabla con descripción (2 opciones)
| 1 | (10A) Sistema de audio, sistemas de audio con cambiador de CD |
| 2 | (5A) Luz de cambios, unidad de control del motor del ventilador de refrigeración, unidad de control del aire acondicionado, interruptor de presión del refrigerante del aire acondicionado (triple), conector de diagnóstico, sensor de velocidad, indicadores del grupo de instrumentos, relé del motor del ventilador de refrigeración, ventilador doble (izquierdo), motor del ventilador de refrigeración Relé: ventilador doble (derecho), unidad de control multifunción |
| 3 | (10A) Centralita electrónica ABS |
| 4 | (5A) Marcador trasero derecho, marcador delantero izquierdo |
| 5 | (5A) Sistema de iluminación diurna (si está instalado) |
| 6 | (10A) Unidad de control de transmisión electrónica |
| 7 | (20A) Bocina, conector eléctrico del remolque |
| 9 | (5A) Luces de marcador trasera izquierda, marcador delantero derecho, luces de matrícula |
| 10 | (30A) elevalunas traseros eléctricos |
| 11 | — |
| 12 | (20A) Indicadores del grupo de instrumentos, luces de marcha atrás, luces de freno |
| 13 | (20A) Sistema de iluminación diurna (si está instalado) |
| 14 | — |
| 15 | (20A) Unidad de control del motor del ventilador de refrigeración, unidad de control multifunción |
| 16 | (20A) Encendedor de cigarrillos |
| 17 | — |
| 18 | (10A) Luz antiniebla trasera |
| 19 | (5A) Zumbador de advertencia para luces dejadas encendidas, marcadores delanteros |
| 20 | (30A) Motor del amortiguador de dirección del aire (aire acondicionado/calefacción)(^05/99) |
| 21 | (25A) Calefactores de espejos exteriores, calefactores de asientos, relé del temporizador de apagado del desempañador de la ventana trasera, sistema de aire acondicionado (^05/99) |
| 22 | (15A) Asientos eléctricos |
| 24 | (20A) Limpia/lavaparabrisas trasero, limpia/lavaparabrisas, motor del limpiaparabrisas, sensor de lluvia |
| 25 | (10A) Sistema de audio, reloj, LED antirrobo, cuadro de instrumentos, conector de diagnóstico, unidad de control multifunción |
| 26 | (15A) Alarma de peligro |
| 27 | (30A) Ventanas delanteras eléctricas, techo corredizo |
| 28 | (15A) Interruptor de bloqueo de elevalunas eléctrico, grupo de instrumentos, relé de señal de giro, lámpara de guantera |
| 29 | (30A) Relé del temporizador de desactivación del desempañador de la ventana trasera, desempañadores de espejos exteriores |
| 30 | (15A) Sensor de lluvia, iluminación ambiental, sensor de temperatura del aire exterior, motor del limpiaparabrisas trasero, elevalunas eléctricos, techo corredizo, espejos exteriores eléctricos |
En esta opción, el fusible número 16 es el responsable del encendedor.
Esquema relés Citroen Xsara
Está ubicado encima de los pedales en el tablero, a la derecha de la caja de fusibles.
Esquema general
Designación del relé
1 –
2 Relé de corte del elevalunas eléctrico trasero
3 Relé indicador
4 Relé del elevalunas eléctrico – trasero
5 Relé del ventilador del calentador
6 –
7 Relé del desempañador del elevalunas trasero
8 Relé de control del motor
9 Relé del interruptor del
limpiaparabrisas 10 Relé del elevalunas eléctrico – Relé del motor del techo corredizo
12 Relé del sensor de lluvia (Control de velocidad)
13 Relé del sensor de lluvia
