El coche urbano compacto Opel Agila se fabricó en dos generaciones. La primera generación del Opel Agila A se entregó a los mercados en los años 2000, 2001, 2002, 2003, 2004, 2005, 2006 y 2007. Además, hasta 2015, se ensambló la segunda generación del Opel Agila B. En nuestro material mostraremos una descripción de los bloques de fusibles y relés del Opel Agila de primera generación, la ubicación de los bloques, sus diagramas y fotografías. Resaltemos el fusible responsable del encendedor.
El diseño de los bloques y la finalidad de los elementos pueden diferir del presentado y dependen del año de fabricación y del nivel de equipamiento del vehículo.
Caja de fusibles interior Opel Agila

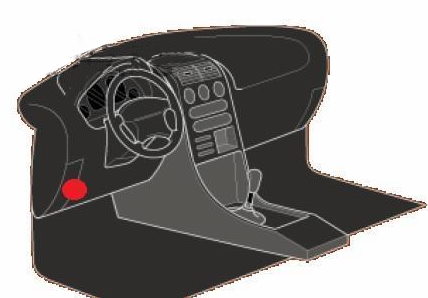

Está ubicado debajo del panel de instrumentos del lado del conductor, detrás de una cubierta protectora en la que estará impresa la descripción actual.

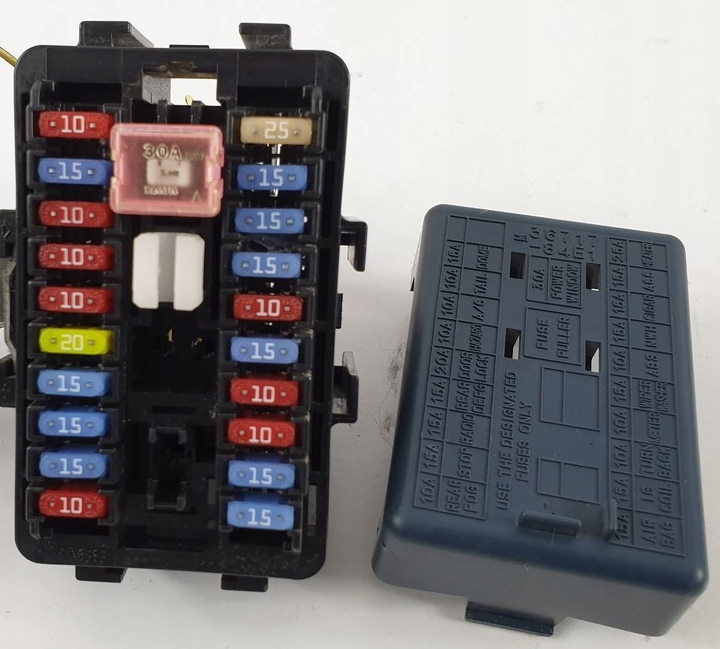

Foto – ejemplo de ejecución

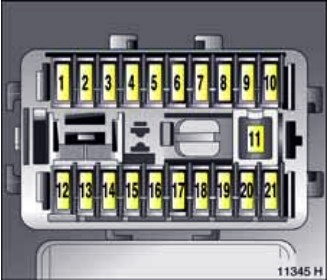

Esquema
Descripción
| 1 | Luces antiniebla 10A |
| 2 | Señal de parada 15A |
| 3 | 15A Inmovilizador electrónico, sistema multimedia, iluminación interior. |
| 4 | 15A Luneta trasera calefactable |
| 5 | Cierre centralizado 20A |
| 6 | Alarma 10A |
| 7 | Aire acondicionado 10A |
| 8 | Luz trasera 10A |
| 9 | 15A Iluminación interior |
| 10 | 15A Cierre centralizado, instrumentos, retrovisores exteriores |
| 11 | Elevadores de ventanas 30A |
| 12 | Bolsas de aire 15A |
| 13 | 15A Dispositivo antirrobo electrónico, dirección asistida (EPS), instrumentos, sistema de aire acondicionado |
| 14 | 10A Cierre centralizado, intermitentes, luces de marcha atrás, ajuste del alcance de las luces |
| 15 | Velocímetro 10A y otros instrumentos. |
| 16 | 15A Limpiaparabrisas, lavaparabrisas |
| 17 | ABS 10A |
| 18 | Sistema electrónico de gestión del motor 15A. |
| 19 | Encendedor 15A |
| 20 | 15A Cierre centralizado, retrovisores exteriores, sistema multimedia, instrumentos, intermitentes de control, encendedor de cigarrillos |
| 21 | 25A Calefacción interior, calefacción de luneta trasera, aire acondicionado |
El encendedor está controlado por el fusible número 19 de 15 A.
Caja de fusibles del capó Opel Agila

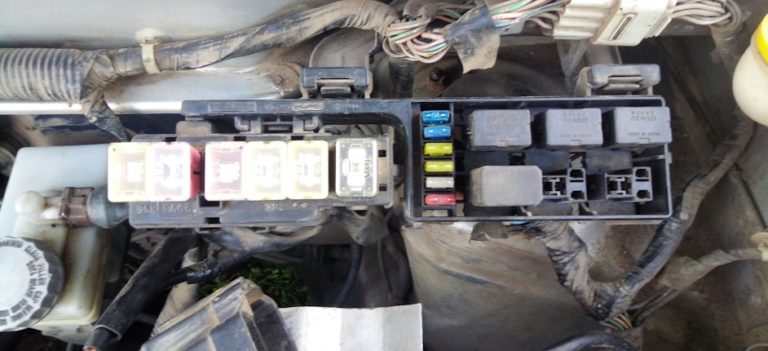

Ubicado en el lado izquierdo, detrás de la batería. La portada deberá contener además un esquema actual identificando los elementos.

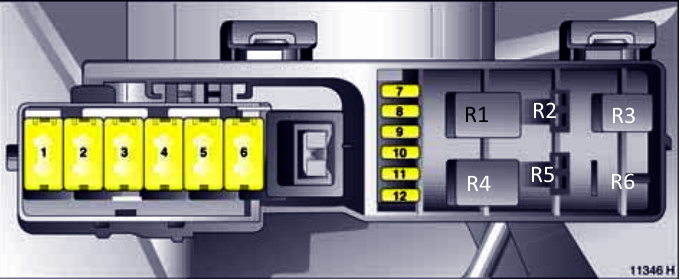

Esquema
Propósito de los fusibles
| 1 | ABS 60A |
| 2 | Ventilador de refrigeración de 30 A. |
| 3 | Dirección asistida 30A (EPS) |
| 4 | Arrancador 60A |
| 5 | 60A Iluminación, motor, sistema multimedia. |
| 6 | Alternador 80A (motor de gasolina) |
| 7 | 15A Luz de cruce, luz de carretera (faro derecho) |
| 8 | 15A Velocímetro, instrumentos, indicadores de control, luces bajas y altas (lámpara izquierda) |
| 9 | 20/30A Ventilador del radiador, sistema de inyección de combustible: motor de gasolina |
| 10 | Luces antiniebla 15A |
| 11 | Señal 15A |
| 12 | Reservar |
Decodificación de relé
- Relé de bocina
- Relé del ventilador del radiador
- Relé de la bomba de combustible
- Relé de la unidad de control del motor (relé de encendido)
- Reservar
- Relé de luz antiniebla

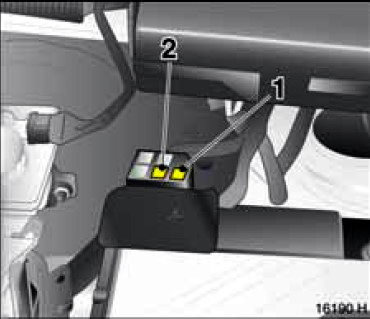

Un pequeño bloque encima de la batería se puede ubicar por separado. Puede contener fusibles y relés para el sistema de precalentamiento.
