Opel Astra G (Opel Astra ji) representa la segunda generación de la gama Opel Astra. Años de lanzamiento: 1998, 1999, 2000, 2001, 2002, 2003, 2004, 2005, 2006, 2007 y 2008. Conocido como Opel Astra Classic II y Chevrolet Viva. En este artículo mostraremos una descripción de las cajas de fusibles del Opel Astra g, sus ubicaciones, esquemas y fotografías. Seleccione el fusible responsable del encendedor de cigarrillos.
En esta generación de Opel Astra g, hay 3 bloques principales con fusibles y relés. Uno está en la cabina, los otros dos están debajo del capó.
Bloque en la cabina

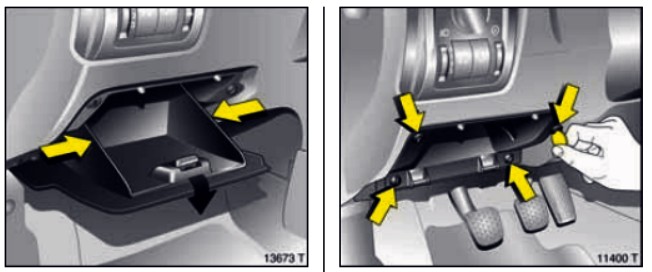

Se encuentra debajo del panel, detrás de la guantera. Para acceder a él, es necesario apretar ligeramente ambas paredes laterales, bajar completamente la guantera y desconectarla. A continuación, utilice una moneda para girar los tornillos de fijación 90° y retire el soporte de la guantera.
Opción 1

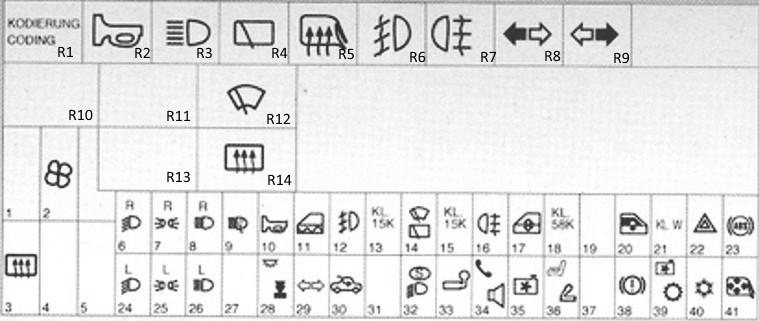

Esquema
Descripción
| R1 | — |
| R2 | Relé de bocina |
| R3 | Relé de luz alta |
| R4 | Relé del limpiaparabrisas trasero |
| R5 | Relé de desempañador del espejo retrovisor |
| R6 | Relé de faros antiniebla |
| R7 | Relé de luz antiniebla trasera |
| R8 | Relé de señal de giro: derecho |
| R9 | Relé de señal de giro – Izquierda |
| R1 | Transmisor de audio del teléfono |
| R11 | — |
| R12 | Relé del motor del limpiaparabrisas |
| R13 | — |
| R14 | Relé del desempañador trasero |
| R15 | Caja de control multifunción |
| 1 | — |
| 2 | 30A) Calefacción del asiento del calefactor/aire acondicionado |
| 4 | — |
| 5 | — |
| 6 | 10A Faro derecho – luz de cruce, regulación del alcance de los faros |
| 7 | 10A Posición delantera/trasera (RH), luz de matrícula |
| 8 | 10A Faro derecho – luz de carretera |
| 9 | Bomba lavafaros 30A |
| 10 | Cuerno 15A |
| 11 | 20A cierre centralizado |
| 12 | 15A Faros antiniebla |
| 13 | Pantalla multifunción 7.5A |
| 14 | Motor limpiaparabrisas 30A |
| 15 | 7.5A Ventanas eléctricas, techo corredizo, espejos exteriores eléctricos |
| 16 | 10A Luz antiniebla trasera |
| 17 | 30A Ventanas eléctricas |
| 18 | 7.5A Control de alcance de los faros |
| 19 | — |
| 20 | 30A Ventanas eléctricas |
| 21 | Válvula de bloqueo de llave 7.5A E / m en la cerradura de encendido (transmisión automática), sistema antirrobo, sistema de audio |
| 22 | 15A Indicadores de dirección/alarmas, pantalla multifunción, computadora de viaje, indicadores |
| 23 | 10A Sistema de frenos antibloqueo (ABS), dirección asistida |
| 24 | 10A Faro izquierdo – luz de cruce, control del alcance de los faros |
| 25 | 10A Posición delantera/trasera (izquierda), lámpara de matrícula |
| 26 | 10A Faro izquierdo – luz de carretera |
| 27 | — |
| 28 | Lámpara interior 20A |
| 29 | 10A Señal de giro/lámpara de advertencia de peligro, lámpara interior |
| 30 | 30A escotilla |
| 31 | — |
| 32 | 10A Sistema de iluminación diurna, sistema antirrobo |
| 33 | 20A Conector eléctrico remolque – borne 30 |
| 34 | 20A Sistema de audio, pantalla multifunción |
| 35 | 10A Sistema de control de transmisión automática, unidad de control del motor del ventilador de enfriamiento, sistema de aire acondicionado |
| 36 | 20A Calefacción del asiento, fusible del encendedor de cigarrillos |
| 37 | — |
| 38 | 10A Luces de freno, sistema de control de transmisión automática, pantalla multifunción, control de crucero |
| 39 | 7.5A Sistema de control de transmisión automática, unidad de control del motor del ventilador de enfriamiento, sistema de aire acondicionado |
| 40 | 7.5A Unidad de control del motor del ventilador de refrigeración, aire acondicionado |
| 41 | Calefactor de espejo 10A |
En esta versión, el fusible número 36 de 20A es el responsable del encendedor.
Opcion 2

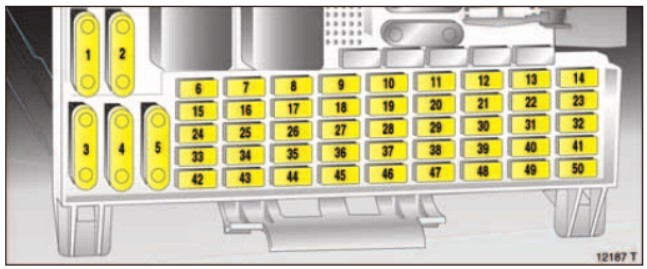

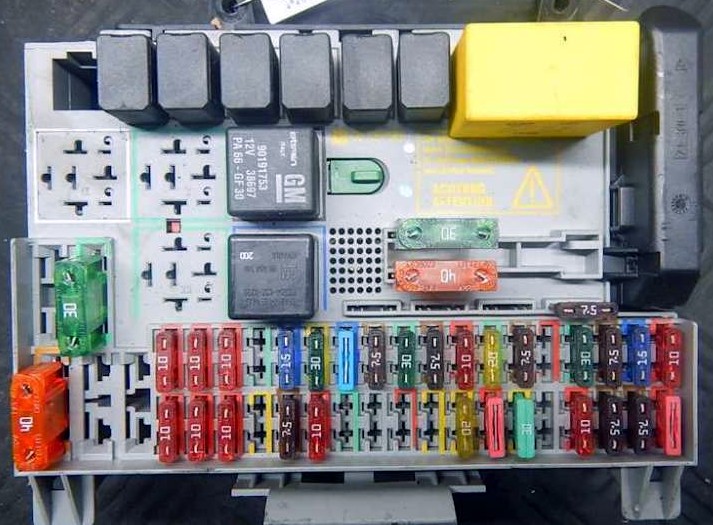

Foto – esquema
Diagrama de fusibles
Designación
| R1 | — |
| R2 | Relé de bocina |
| R3 | Relé de luz alta |
| R4 | Relé del limpiaparabrisas trasero |
| R5 | Relé de desempañador del espejo retrovisor |
| R6 | Relé de faros antiniebla |
| R7 | Relé de luz antiniebla trasera |
| R8 | Relé – disyuntor de señal de giro |
| R9 | Relé-interruptor de indicadores de dirección |
| R1 | Transmisor de audio del teléfono |
| R11 | Convertidor de señal del sensor de velocidad de la rueda |
| R12 | Relé del motor del limpiaparabrisas |
| R13 | Relé de lámpara interior |
| R14 | Relé del desempañador trasero |
| R15 | Caja de control multifunción |
| 1 | — |
| 2 | (30A) Calefactor del asiento del calefactor/aire acondicionado |
| 3 | (40A) Desempañador luneta trasera |
| 4 | — |
| 5 | — |
| 6 | (10A) Faro derecho: luz de cruce, control del alcance de los faros |
| 7 | (10A) Posición delantera/trasera (derecha), luz de matrícula |
| 8 | (10A) Faro derecho – luz de carretera |
| 9 | (30A) Bomba lavafaros |
| 10 | (15A) Cuerno |
| 11 | (20A) Cierre centralizado |
| 12 | (15A) Faros antiniebla |
| 13 | (5A) Pantalla multifunción |
| 14 | (30A) Motor del limpiaparabrisas, techo corredizo (descapotable) |
| 15 | (5A) Ventanas eléctricas, techo corredizo, espejos exteriores eléctricos, luz interior, sistema antirrobo |
| 16 | (10A) Luz antiniebla trasera |
| 17 | (30A) Ventanas eléctricas |
| 18 | (5A) Regulación del alcance de los faros, luz de matrícula |
| 19 | (10A) Sistema de audio, teléfono, pantalla multifunción |
| 20 | (30A) Ventanas eléctricas |
| 21 | (5A) Electroválvula de bloqueo de la llave en la cerradura de encendido (transmisión automática), sistema antirrobo, sistema de audio, teléfono |
| 22 | (15A) Intermitentes/luces de advertencia de peligro, pantalla multifunción, computadora de viaje, indicadores |
| 23 | (10A) Sistema de frenos antibloqueo (ABS), dirección asistida |
| 24 | (10A) Faro izquierdo: luz de cruce, control del alcance de los faros |
| 25 | (10A) Posición delantera/trasera (izquierda), luz de matrícula |
| 26 | (10A) Faro izquierdo – luz de carretera |
| 27 | (2A) Accionamiento de techo descapotable |
| 28 | (5A) Lámpara interior |
| 29 | (10A) Señal de giro/luz de advertencia de peligro, luz interior, sistema de control de la transmisión automática |
| 30 | (30A) Escotilla |
| 31 | (2A) Techo retráctil eléctrico (semiautomático) |
| 32 | (10A) Sistema de luz diurna, advertencia de luz encendida, sistema antirrobo, unidad de control del inmovilizador |
| 33 | (20A) Conector remolque – terminal 30 |
| 34 | (20A) Sistema de audio, pantalla multifunción, teléfono |
| 35 | (10A) Sistema de control de la transmisión automática, unidad de control del motor del ventilador de enfriamiento, sistema de aire acondicionado |
| 36 | (15A) Calefacción del asiento, fusible del encendedor de cigarrillos |
| 37 | (20A) Calefactor de asiento |
| 38 | (10A) Luces de freno, sistema de control de transmisión automática, pantalla multifunción, control de crucero |
| 39 | (5A) Sistema de control de la transmisión automática, unidad de control del motor del ventilador de enfriamiento, sistema de aire acondicionado |
| 40 | (5A) Unidad de control del motor del ventilador de refrigeración, sistema de aire acondicionado |
| 41 | (10A) Calefactor de retrovisores exteriores |
| 42 | (5A) Sensor del asiento del pasajero, luz interior |
| 43 | (20A) Faro de xenon – derecho 2002^ |
| 44 | (20A) Faro de xenon – izquierdo 2002^ |
| 45 | (5A) Calefactores de asiento 2002^ |
| 46 | (15A) Gestión del motor 2002^ |
| 47 | (20A) Calefactor auxiliar – Diesel |
| 48 | (5A) Accionamiento de techo descapotable |
| 49 | — |
| 50 | (40A) Relé del motor del ventilador de enfriamiento: 2.0 diésel/1.7 diésel con aire acondicionado |
El fusible número 36 de 15A es el responsable del funcionamiento del encendedor de cigarrillos.
Bloques bajo el capó

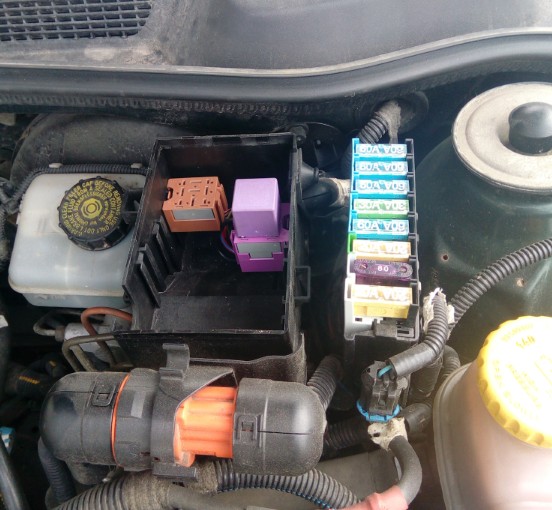

Debajo del capó hay 2 bloques separados: un bloque con fusibles, el segundo con un relé.
El diagrama de bloques real se imprimirá en la cubierta protectora.
Caja de fusibles

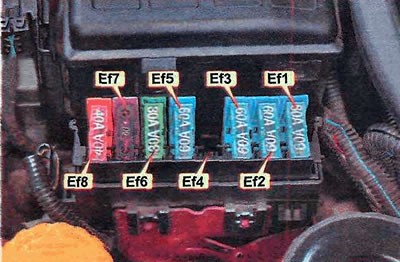

Esquema
Descifrado
| Efesios 1 | 60A Interruptor de encendido |
| Ef2 | Caja de fusibles/relés de 60 A: panel de instrumentos, luces bajas, luces de circulación diurna, sistema antirrobo, módulo de control del inmovilizador, administración del motor |
| Ef3 | 60A Circuitos de potencia para la mayoría de los aparatos eléctricos |
| Ef4 | 20A Motores de ventiladores de refrigeración (X12XE – sin aire acondicionado) |
| Ef5 | ABS 60A |
| Ef6 | 30A Mando motor |
| Ef7 | Bomba de dirección asistida 80A |
| Ef8 | 40A Motores de ventiladores de refrigeración (gasolina, excepto X20XE con aire acondicionado) |
Bloque con relé
Esquema
Opción 1
| 1 | — |
| 2 | Relé del motor del ventilador de refrigeración (excepto Z12XE) |
| 3 | Relé de bomba de combustible (excepto Z20LET/Z22SE) |
| 4 | Relé de bomba de combustible (Z22SE/Z20LET) |
| 5 | Relé del motor de la bomba de refrigerante (Z20LET) |
| 6 | Relé del motor del ventilador de refrigeración |
| 7 | Relé de retardo del lavafaros |
| 8 | — |
Opcion 2
| 1 | — |
| 2 | Relé del motor del ventilador de refrigeración (X16SZR, X18XE1, X20XEV) |
| 3 | Relé del motor del ventilador de refrigeración (X14XE, X16XEL) |
| 4 | Relé de la bomba de combustible |
| 5 | — |
| 6 | Relé del motor del ventilador de refrigeración |
| 7 | Relé de retardo del lavafaros |
| 8 | — |
