El Opel Astra J se introdujo en Europa en 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016, 2017, 2018 con carrocería sedán, familiar y hatchback (GTC, OPC). Durante este tiempo, el modelo sufrió un rediseño. En este artículo encontrarás una descripción detallada de los bloques de fusibles y relés del Opel Astra J con esquemas y fotografías. Resaltemos el fusible responsable del encendedor.
La descripción de los fusibles puede diferir de los presentados y depende del año de fabricación y del nivel de equipamiento de su Opel Astra J.
Contents
Ubicacion caja de fusibles Opel Astra J

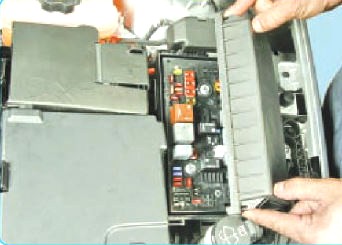

Está ubicado al lado de la batería y está cubierto con una cubierta protectora.

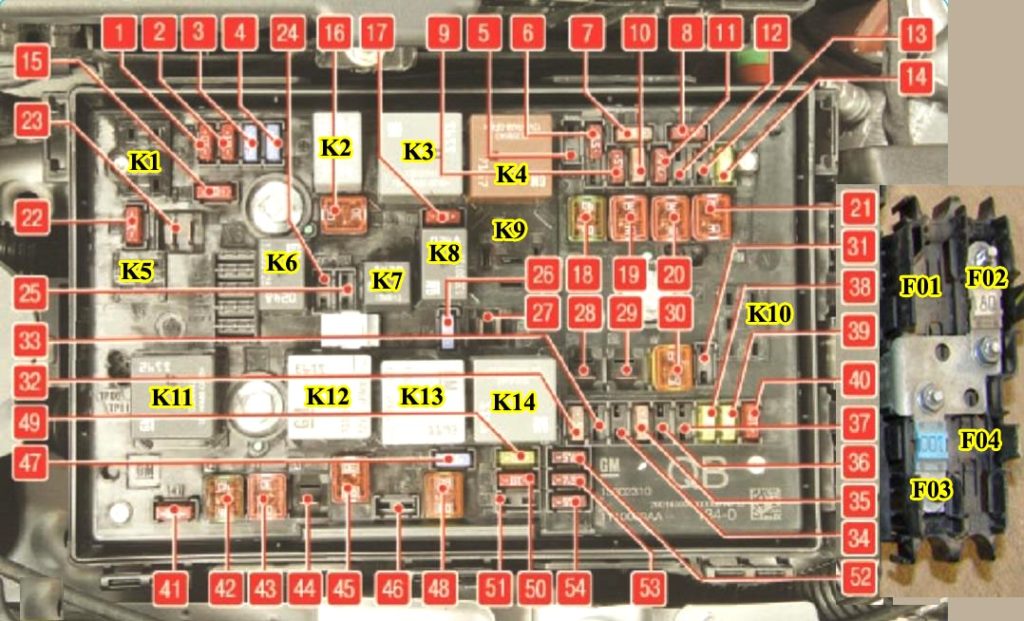

Foto – diagrama
Descripción de fusibles
| F01 | 80A K34 Unidad de control de bujías de precalentamiento (motor diesel) |
| F02 | 80A K43 Módulo de control de dirección asistida |
| F03 | Calefactor eléctrico auxiliar 100A E40 |
| F04 | Motor del ventilador de refrigeración 80A G10 |
| 1 | Módulo de control del motor (ECM) gasolina/diésel 10/20A |
| 2 | Sensor de oxígeno calentado 10A 1, Sensor de oxígeno calentado B52B 2, Sensor de temperatura del aire de admisión/flujo de masa de aire B75B, Calentador del termostato de enfriamiento del motor E41, Válvula de purga del recipiente de emisiones evaporativas Q22, Válvula solenoide variable de geometría del colector de admisión Q22 |
| 3 | 15A Q17A Inyector de combustible 1, Q17B Inyector de combustible 2, Q17C Inyector de combustible 3, Q17D Inyector de combustible 4, Bobina de encendido T8 |
| 4 | Reservar |
| 5 | Reservar |
| 6 | 7.5A A9A Retrovisor exterior – conductor, A9B Retrovisor exterior – pasajero |
| 7 | 5A KR20B Relé velocidad media 1 ventilador del radiador, G10 Motor del ventilador del radiador |
| 8 | 7.5A B52A Sensor de oxígeno calentado 1, B52B Sensor de oxígeno calentado 2, B75B Sensor de temperatura del aire de admisión/flujo masivo de aire |
| 9 | Módulo de control de carrocería 7.5A K9, sensor de ventana trasera |
| 10 | Módulo de control de carrocería 5A K9, sensor de batería |
| 11 | 7.5A KR95B Relé de liberación de puerta levadiza 1 |
| 12 | 5A Módulo de control de faros K26, Módulo de iluminación delantera adaptativa |
| 13 | Reserva 20A |
| 14 | 20A KQ7 Relé del limpiaparabrisas trasero, M45 Motor del limpiaparabrisas trasero |
| 15 | Módulo de control del motor (ECM) 10A K20 |
| 16 | Relé de arranque 30A KR27 |
| 17 | 10A K71 Módulo de control de transmisión |
| 18 | 40A E18 Rejilla calefactora luneta trasera |
| 19 | 30A M74D Motor de elevalunas – conductor, M74P Motor de elevalunas – pasajero |
| 20 | 30A M74LR Motor del elevalunas eléctrico – trasero izquierdo, M74RR Motor del elevalunas eléctrico – trasero derecho |
| 21 | 30A K17 Unidad de control electrónico de freno (EBSM) |
| 22 | 10A E13L Conjunto de faro – izquierdo (luz alta) |
| 23 | 25A KR2 Relé bomba lavafaros |
| 24 | 15A E13R Conjunto de faro – derecho (luz de cruce, xenón) |
| 25 | 15A E13L Conjunto de faro – izquierdo (luz de cruce, xenón) |
| 26 | 15A E29LF Luz antiniebla – delantera izquierda, E29RF Luz antiniebla – delantera derecha |
| 27 | 30A KR22 Relé calentador de combustible (motor diesel) |
| 28 | Reservar |
| 29 | 30A K83 Módulo de control del freno de estacionamiento (J71) |
| 30 | 60A K17 Unidad de control electrónico de freno (EBSM) ABS |
| 31 | Reservar |
| 32 | 5A Módulo de diagnóstico y control de airbags K36 |
| 33 | 15A K28 Módulo de control del alcance de las luces (AFL) |
| 34 | Reservar |
| 35 | 5A S52 Conmutador del retrovisor exterior, S79D Conmutador del elevalunas eléctrico – conductor |
| 36 | Reservar |
| 37 | Electroválvula de purga del amortiguador |
| 38 | 20A KR28 Relé bomba de vacío (motor gasolina) |
| 39 | 20A K27 Módulo de control de flujo de la bomba de combustible (motor de gasolina) |
| 40 | Motor lavaparabrisas 10A |
| 41 | 10A E13R Conjunto de faros – derecho (luz alta) |
| 42 | 40A KR20C Relé del ventilador de refrigeración de baja velocidad (motor de gasolina), KR20B Relé del ventilador de refrigeración de velocidad media 1 (motor diésel) |
| 43 | Motor del limpiaparabrisas 30A M75 |
| 44 | Reservar |
| 45 | Motor del ventilador de refrigeración del motor 30A G10 (motor de gasolina) |
| 46 | Reservar |
| 47 | Bocina 15A P12 |
| 48 | Relé de velocidad media del ventilador de refrigeración 60A KR20B 1, relé de baja velocidad del ventilador de refrigeración KR20C, relé de alta velocidad del ventilador de refrigeración KR20D |
| 49 | Bomba de combustible |
| 50 | 10A Interruptor de faros S30, mando de nivelación de faros M29L – izquierdo, mando de nivelación de faros M29R – derecho |
| 51 | Conjunto del acelerador |
| 52 | Calentamiento de gases del cárter. |
| 53 | Módulo de control electrónico del motor (ECM) K20 de 7,5 A, Módulo de control de bujías incandescentes (GPCM) K34 (motor diésel), Módulo de control de transmisión (AT) K71 |
| 54 | 7.5A B19C Interruptor de vacío de potencia de freno, Módulo de control de bomba de combustible K27, Sensor de agua en combustible B116, Calentador eléctrico auxiliar E40, Módulo de control de HVAC K33, Grupo de instrumentos P16, Sensor de calidad del aire B108, Interruptor de vacío de potencia de freno B19C, B75B Flujo de aire masivo/ sensor de temperatura del aire de admisión |

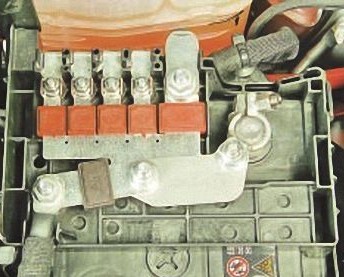

Puede haber fusibles adicionales en forma de eslabones fusibles en la tapa de la batería.
Decodificación de relé
- K1 – relé de repuesto
- K2 – relé de arranque
- K3 – relé de transmisión
- K4 – Relé del calentador de la luneta trasera
- K5 – Relé de la bomba del lavafaros
- K6 – Relé de la lámpara de luz diurna izquierda, luces de cruce
- K7 – Relé de la bomba de combustible
- K8 – Relé para la lámpara de luz diurna adecuada
- K9 – Relé del calentador de combustible (motor diesel)
- K10 – Relé de repuesto
- K11 – Relé de baja velocidad del ventilador de refrigeración
- K12 – Relé de alta velocidad del ventilador de refrigeración
- K13 – Relé 1 de velocidad media del ventilador de refrigeración
- K14 – Relé de encendido principal
Caja de fusibles Opel Astra J

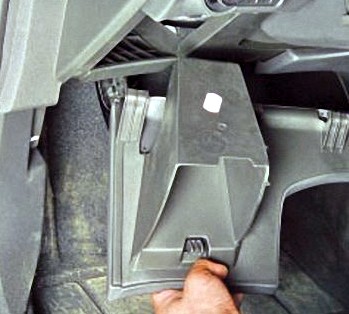

Está ubicado debajo del tablero del lado del conductor, detrás de la guantera.

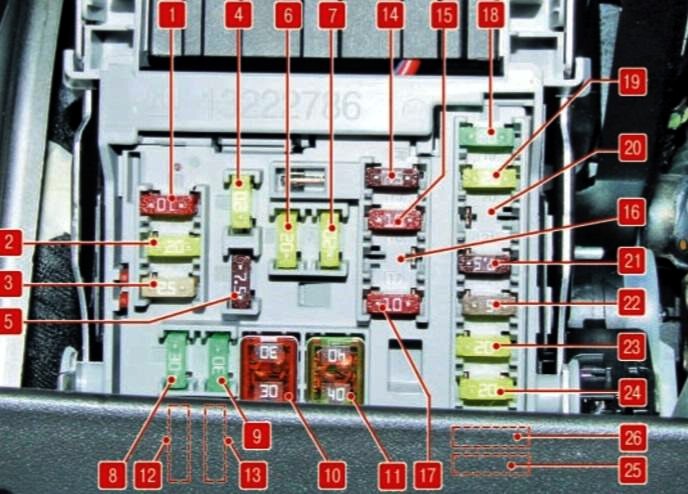

Esquema
Designación
| 1 | 10A A22 Control de radio, pantalla del centro de información del conductor (DIC) K33 |
| 2 | Módulo de control de carrocería 20A K9, iluminación exterior |
| 3 | Módulo de control de carrocería 25A K9 |
| 4 | 20A A11 Receptor radio, P5 Centralita zumbador |
| 5 | 7.5A A12 Unidad de control de radio digital, K82 Unidad de control de teléfono móvil, T11 Módulo de interfaz de reproductor multimedia |
| 6 | Toma de corriente frontal de 20A ( encendedor de cigarrillos ) |
| 7 | Toma de corriente para accesorios de 20 A. |
| 8 | Módulo de control de carrocería 30A K9, faro izquierdo (luz de cruce, halógeno) |
| 9 | Módulo de control de carrocería 30A K9, faro derecho (luz de cruce, halógeno) |
| 10 | Módulo de control de carrocería 30A K9, cerraduras de puertas |
| 11 | Módulo de control del motor del ventilador 40A K8. Sistema de calefacción (ventilación) y aire acondicionado. |
| 12 | 25A S64D Interruptor de ajuste del asiento – conductor, S65D Interruptor de soporte lumbar del asiento – conductor |
| 13 | Asientos delanteros eléctricos 25A |
| 14 | Conector de diagnóstico 7.5A X84 |
| 15 | 7.5A Módulo de diagnóstico y monitoreo de airbag K36 |
| 16 | Cierre centralizado 10A |
| 17 | Panel de control HVAC 10A A26, unidad de control HVAC K33 |
| 18 | 30A KR104A Relé de modo logístico 1 |
| 19 | Módulo de control de carrocería 20A K9 Luces de freno, faros delanteros |
| 20 | Módulo de detección de presencia de pasajeros 5A K85 |
| 21 | tablero 10A P16 |
| 22 | 5A S39 Interruptor de encendido |
| 23 | Módulo de control de carrocería 20A K9 |
| 24 | Módulo de control de carrocería 20A K9 |
| 25 | 20A Bloqueo de la columna de dirección |
| 26 | Conector de alimentación de accesorios de 20 A. |
Los fusibles numerados 6 y 7 de 20 A son responsables del funcionamiento del encendedor y de enchufes adicionales.

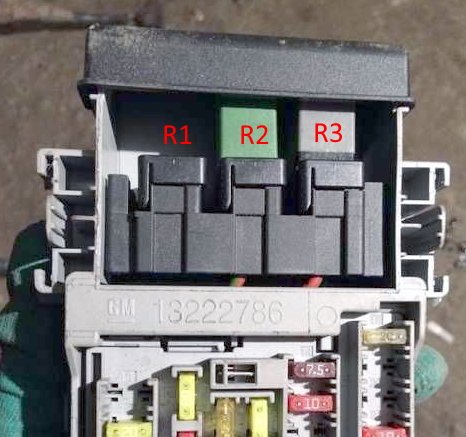

Se pueden instalar varios relés en la parte superior del bloque.
Foto – diagrama
Descripción
- Apertura del maletero
- Seguridad de la puerta
- Enchufe
Fusible en el maletero Opel Astra J

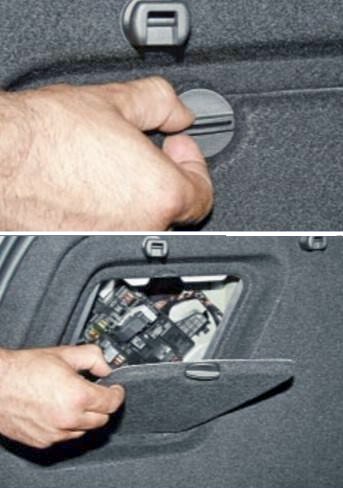

Se encuentra a la izquierda, debajo de la cubierta protectora.

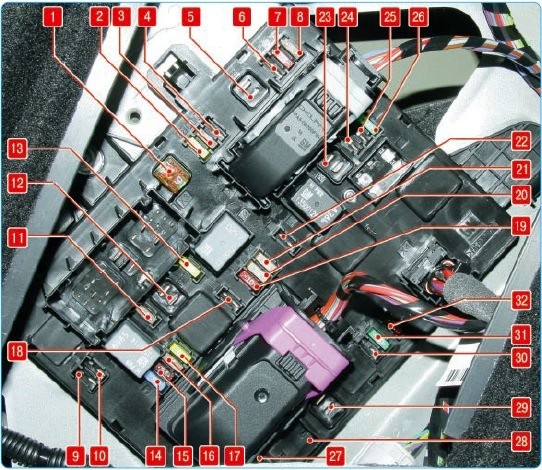

Esquema
Objetivo
| 1 | Módulo de control de interfaz de remolque 40A K101 |
| 2 | Conector del mazo de cables del remolque 30A X88 |
| 3 | Sistema de asistencia al aparcamiento |
| 4 | No utilizado |
| 5 | No utilizado |
| 6 | No utilizado |
| 7 | 10A K29 Unidad de control de calefacción del asiento, K104P Unidad de control de soporte lumbar del asiento – pasajero |
| 8 | No utilizado |
| 9 | No utilizado |
| 10 | Módulo de control de carrocería 5A K9 |
| 11 | 10A K65 Módulo indicador de presión de neumáticos, K68 Convertidor de luces de remolque |
| 12 | No utilizado |
| 13 | Conector del mazo de cables del remolque 20A X88 |
| 14 | No utilizado |
| 15 | 7.5A S52 Conmutador retrovisor exterior, S79D Conmutador elevalunas – conductor |
| 16 | 5A A10 Retrovisor interior |
| 17 | No utilizado |
| 18 | No utilizado |
| 19 | 10A K32 Unidad de control de calefacción del volante |
| 20 | 20A K61 Módulo de control del techo corredizo |
| 21 | 25A K29 Módulo de control de calefacción de asiento |
| 22 | No utilizado |
| 23 | No utilizado |
| 24 | No utilizado |
| 25 | No utilizado |
| 26 | No utilizado |
| 27 | No utilizado |
| 28 | No utilizado |
| 29 | No utilizado |
| 30 | No utilizado |
| 31 | Amplificador de señal de audio 30A T3 (sistema de altavoces) |
| 32 | 10A K19 Módulo de control de suspensión |
