Opel Astra K representa la quinta generación del Opel Astra que se produjo en 2015, 2016, 2017, 2018, 2019, 2020, 2021, 2022. Durante este tiempo, el modelo sufrió un rediseño. En esta publicación podrás encontrar una descripción de los fusibles y relés del Opel Astra K con diagramas de bloques, su ubicación y ejemplos fotográficos de ejecución. Destacamos el fusible del encendedor.
La finalidad de los fusibles y relés puede diferir de los presentados y depende del año de fabricación, el nivel de equipamiento eléctrico y la región de entrega de su vehículo.
Contents
Ubicacion caja de fusibles Opel Astra K
En el interior del vehículo, la caja de fusibles y relés se encuentra en el centro de la consola central, detrás de la cubierta protectora.
Si la tapa de fusibles tiene conector de alimentación, se debe retirar mediante un adaptador y un destornillador, que debe ubicarse en la guantera.

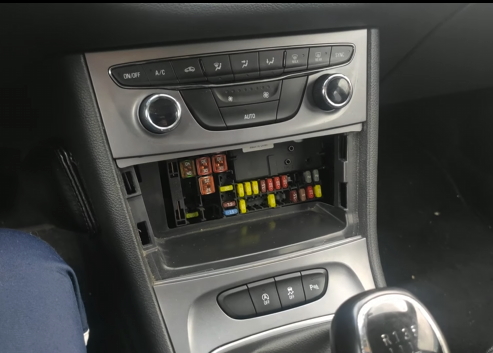

Ejemplo de foto

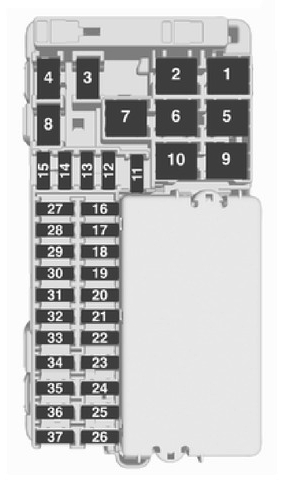

Esquema
Descripción
| 1 | 2019-2022: Asientos traseros con calefacción (solo para vehículos sin alarma audible) |
| 2 | Sistema de control de clima, ventilador. |
| 3 | Asiento del conductor eléctrico |
| 4 | 2016–2018: encendedor/enchufe en la parte delantera |
| 2019-2022: asiento del pasajero eléctrico | |
| 5 | abdominales |
| 6 | elevalunas electricos delanteros |
| 7 | 2016-2019: ABS |
| 8 | Volante calefactable |
| 9 | Módulo de control de la carroceria |
| 10 | elevalunas traseros electricos |
| 11 | Techo corredizo |
| 12 | Módulo de control de la carroceria |
| 13 | Asientos con calefacción (solo en vehículos sin alarma audible) |
| 14 | Espejo exterior |
| 15 | Módulo de control de la carroceria |
| 16 | Módulo de control de la carroceria |
| 17 | Módulo de control de la carroceria |
| 18 | Módulo de control de la carroceria |
| 19 | Conector de enlace de datos |
| 20 | Sistema de bolsas de aire |
| 21 | Sistema de control de clima |
| 22 | Cierre centralizado, puerta trasera |
| 23 | sistema de llave electrónica |
| 24 | Función de memoria del asiento eléctrico |
| 25 | Volante con sistema airbag |
| 26 | Interruptor de encendido/bloqueo de la columna de dirección |
| 27 | Módulo de control de la carroceria |
| 28 | conector USB |
| 29 | 2016-2018: no utilizado |
| 2019-2022: Encendedor/enchufe delante | |
| 30 | Palanca selectora |
| 31 | Limpiaparabrisas trasero |
| 32 | Módulo de control de transmisión |
| 33 | Alarma antirrobo / Alarma sonora |
| 34 | Asistente de estacionamiento / Alerta de zona ciega lateral / Sistema de infoentretenimiento / Puerto USB |
| 35 | En estrella |
| 36 | Pantalla de información/cuadro de instrumentos/reproductor de CD |
| 37 | Sistema de información y entretenimiento, radio. |
Dependiendo del año de fabricación, el fusible número 29 o 4 puede ser el responsable del funcionamiento del encendedor.
Caja de fusibles Opel Astra K

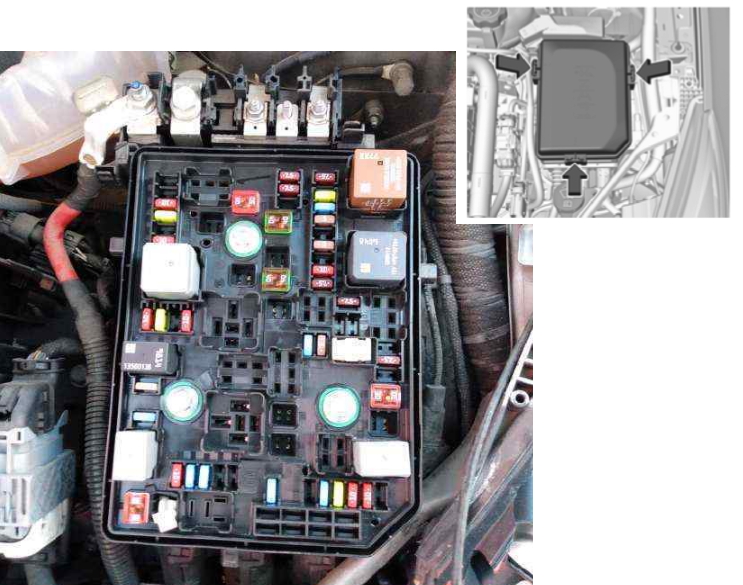

Debajo del capó, en el compartimiento del motor, en el lado izquierdo, hay un bloque principal con fusibles y relés.

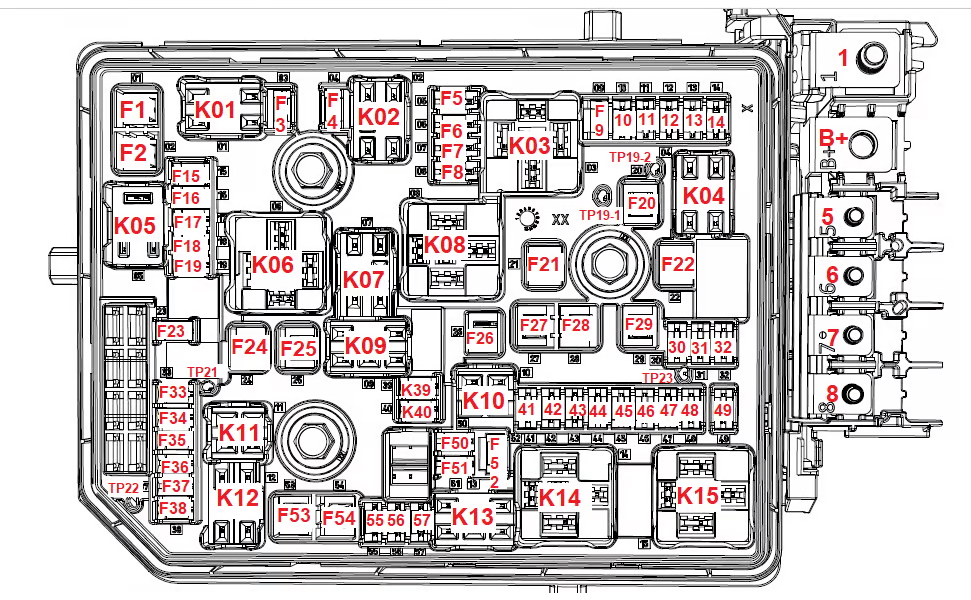

Esquema
Objetivo
1 – F6UB 500A • Motor de arranque M64
5 – F5UB 80A • Unidad de control del motor K20 (LVK/LVL/LWQ/LWV)
6 – F4UB 80A • K43 Módulo de control de dirección asistida (NJ0/NJ1)
7 – F3UB 100A • Calentador eléctrico adicional E40 ( C32)
8 – F2UB 80A • Motor del ventilador de refrigeración G10
| F1UA | 30A • Relé de arranque KR27 |
| F2UA | 40A • KR27C Relé del solenoide del engranaje de arranque |
| F3UA | 15A |
| B52A Sensor de oxígeno calentado 1 (LE1/LE2/LFE/LV7/LWC) | |
| E41 Calentador del termostato del refrigerante del motor (LE1/LE2/LWC) | |
| Módulo de control del motor K20 (LV7) | |
| M98 Actuador de válvula de servicio del colector de admisión (LVK/LVL) | |
| Q12 Electroválvula de purga de emisiones evaporativas (LE1/LE2/LFE/LV7/LWC) | |
| Válvula solenoide de descarga del turbocompresor Q40 (LE1/LE2/LFE/LWC) | |
| Q42 Válvula solenoide de descarga del turbocompresor (LE1/LE2/LFE/LWC) | |
| Q44 Válvula solenoide de control de presión de aceite del motor | |
| Válvula solenoide del inyector de aceite de refrigeración del pistón Q45 (LVK/LVL/LWQ/LWV) | |
| Q47 Válvula solenoide de derivación del enfriador de recirculación de gases de escape (LVK) | |
| Q56 Embrague de la bomba de refrigerante (LE1) | |
| F4UA | 25A • Módulo de control del motor K20 |
| F5UA | 10А vsepredohranitali.ru |
| Relé de bomba de refrigerante KR31 – Auxiliar (LWC) | |
| M96 Accionamiento activo de la trampilla de aire del radiador (VRI) | |
| F6UA | 20A • Módulo de control de transmisión (MJA) K71 |
| F7UA | 10A • No utilizado |
| F8UA | 10 A |
| Módulo de control del motor K20 (LFE/LV7/LWC) | |
| K103 Módulo de control del inyector de combustible (LFE) | |
| F9UA | 10A • KR29 Relé del embrague del compresor del A/C |
| F10UA | 10A • No utilizado |
| F11UA | 20A |
| K39 Módulo de control de puerta trasera (familiar con TC2) | |
| K171 Módulo de control del sensor de puerta trasera manos libres (camioneta con TC2) | |
| F12UA | 10 A |
| Conjunto de válvula de soporte lumbar del asiento Q51D – Actuador (AVK) | |
| Q51P Conjunto de válvula de soporte lumbar del asiento – pasajero (AVU) | |
| F13UA | 7.5A • Relé de bomba de refrigerante KR31 – Auxiliar |
| F14UA | 5A • No utilizado |
| F15UA | 10A (sin diésel)15A (diésel) |
| B52A Sensor de oxígeno calentado 1 (LVK/LVL/LWQ/LWV) | |
| B52B Sensor de oxígeno calentado 2 | |
| B75C Sensor de aire de admisión multifunción (sin motor diésel) | |
| B280 Válvula solenoide de batería de transmisión automática (MNU con KL9) | |
| F16UA | 7.5A (Diésel)15A (sin Diésel) |
| Módulo de control del motor K20 (Diésel/LE1/LE2/LFE/LWC) | |
| K103 Módulo de control del inyector de combustible (LFE) | |
| Q17A Inyector de combustible 1 (LV7) | |
| Q17B Inyector de combustible 2 (LV7) | |
| Q17C Inyector de combustible 3 (LV7) | |
| Q17D Inyector de combustible 4 (LV7) | |
| T8A Bobina de encendido 1 (LE1/LE2/LFE/LV7/LWC) | |
| T8B Bobina de encendido 2 (LE1/LE2/LFE/LV7/LWC) | |
| Bobina de encendido T8C 3 (LE1/LE2/LFE/LV7/LWC) | |
| Bobina de encendido T8D 4 (LE2/LFE/LV7/LWC) | |
| F17UA | 15A • Unidad de control del motor K20 (sin LV7) |
| F18UA | 5A • No utilizado |
| F19UA | 10A • No utilizado |
| F20UA | 40A • No utilizado |
| F21UA | 30A • No utilizado |
| F22UA | 50A • K17 Módulo de control electrónico de freno |
| F23UA | 15A |
| KR6 Relé de la bomba del lavaparabrisas trasero | |
| KR11 Relé de la bomba del lavaparabrisas | |
| F24UA | 25A • No utilizado |
| F25UA | 30A • Relé del calentador de combustible KR22 (LVK/LWQ/LWV) |
| F26UA | 40A • K71 Módulo de control de transmisión (MJA) |
| F27UA | 40A • K39 Módulo de control de puerta trasera (familiar con TC2) |
| F28UA | 30A • No utilizado |
| F29UA | 40A |
| R14L Filtro de ruido del desempañador de luneta trasera – izquierdo (US3) | |
| E18 Rejilla del calentador trasero | |
| F30UA | 7.5A • No utilizado |
| F31UA | 7.5A • No utilizado |
| F32UA | 7.5A |
| E40 Calentador eléctrico adicional (C32) | |
| Módulo de control de climatización K33 | |
| K111 Módulo de control de accionamiento de la bomba de combustible (LE1/LE2/LFE/LWC/LWQ/LWV) | |
| P43 Indicadores de advertencia de colisión (UEU) | |
| Palanca de cambio S3 (MJA) | |
| Transformador de potencia T19 (KL9) | |
| F33UA | 10A • No utilizar |
| F34UA | 15A • Bocina P12 |
| F35UA | 20A • Toma de corriente adicional X80C – camión (vagón) |
| F36UA | F36UA 10A (T4A) 15A (T4L) |
| E4F Faro – luz de carretera derecha (T4A) | |
| E67R LED multifunción – faro derecho (T4L) | |
| F37UA | 10A • E4E Faro – luz alta izquierda (T4A) |
| F38UA | 5A • K26 Unidad de control de faros (T4L) |
| F39UA | 15A |
| Lámpara antiniebla E29LF – Delantera izquierda (T3U) | |
| Lámpara antiniebla E29RF – Delantera derecha (T3U) | |
| F40UA | 5A • Módulo de puerta de enlace de datos serie K56 |
| F41UA | 7.5A |
| E11A Calentador de combustible/sensor de agua en combustible (diésel) | |
| Q56 Acoplamiento de la bomba de refrigerante (diésel) | |
| F42UA | 10 A |
| M29L Mando de control del alcance de los faros – izquierdo (TR6) | |
| M29R Mando de control del alcance de los faros – derecho (TR6) | |
| S30 Conmutador de luces (TR6) | |
| F43UA | 20A • KR23A Relé de la bomba de combustible (LV7/LVK/LVL/LWQ/LWV) |
| F44UA | 5A |
| A10 Espejo retrovisor interior (DD8) | |
| B87 Cámara de visión trasera (UVC) | |
| K68 Módulo de control de iluminación del remolque (VQ9) | |
| Tomacorriente auxiliar X80G – Panel de instrumentos | |
| F45UA | 15A • M29L Mando de control del alcance de los faros – izquierdo (T4L) |
| F46UA | 5A • P16 Cuadro de instrumentos |
| F47UA | 15A • K60 Módulo de bloqueo de la columna de dirección (BTM) |
| F48UA | 20A • Relé del limpiaparabrisas trasero KR7 |
| F49UA | 7.5A |
| A9A Espejo retrovisor exterior – conductor (DWE/DWF) | |
| A9B Retrovisor exterior – pasajero (DWE/DWF) | |
| F50UA | 15A • M29R Mando de control del alcance de los faros – derecho (T4L) |
| F51UA | 15A • E67L LED multifunción – faro izquierdo (T4L) |
| F52UA | 7.5A |
| Módulo de control del motor K20 | |
| K103 Módulo de control del inyector de combustible (LFE) | |
| K71 Módulo de control de transmisión (MJA) | |
| Conjunto de válvula solenoide de control Q8 (M2D) | |
| Conjunto de transmisión automática T12 (MNP/MNU) | |
| F53UA | 30A • Relé del módulo de control del reductor KR121 |
| F54UA | 30A • M79 Módulo del motor del limpiaparabrisas |
| F55UA | 30A • No utilizado |
| F56UA | 7.5A • No utilizado |
| F57UA | 15A • No utilizado |
Relé
- K01 – Relé de arranque KR27 – Arrancador M64
- K02 – KR29 Relé embrague compresor A/C – Q2 Embrague compresor A/C
- K03 – Relé de encendido del sistema de gestión del motor
- K04 – Relé de tensión de alimentación del sensor
- K05 – Relé del solenoide del engranaje de arranque KR27C – Arrancador M64
- K06 – Relé del calentador de combustible KR22 – E11A Calentador de combustible/sensor de agua en el combustible (LVK/LWQ/LWV)
- K07 – No utilizado
- K08 – No utilizado
- K09 – Relé para módulo de control de reactivos KR121 K115
- K10 – Relé de la bomba de combustible KR23A – Bomba de combustible G12
- K11 – No utilizado
- K12 – KR49R Relé de luz de cruce del faro – derecho
- K12 – KR48 Relé de luz de carretera
- K13 – KR49L Relé de luz de cruce – izquierdo
- K14 – Relé de encendido principal
- K15 – Relé de calefacción trasera KR5
Los relés que se enumeran a continuación son relés de placa de circuito impreso (PCB) que no requieren mantenimiento y están ubicados dentro de la unidad.
- K16 – Relé de bocina KR3
- K17 – Relé de voltaje de suministro del sensor 2 KR196B – Módulo de control reductor K115
- K18 – KR46 Relé de luz antiniebla delantera
- K19 – KR31 Relé de bomba de refrigerante – auxiliar
- K19 – KR196C Relé de voltaje de suministro del sensor 3 (K111 Módulo de control del controlador de la bomba de combustible, B136 Sensor de partículas de escape, B195A Sensor 1 de óxido de nitrógeno, B195B Sensor 2 de óxido de nitrógeno (LVL)
- K20 – No utilizado
- K21 – KR6 Relé de la bomba del lavaparabrisas trasero
- K22 – KR11 Relé de la bomba del lavaparabrisas
- K23 – KR7 Relé del limpiaparabrisas trasero
Los elementos enumerados a continuación son puntos de prueba de diagnóstico para el relé en la placa de circuito impreso.
- TP19-1 – Relé bomba de refrigerante KR31 – auxiliar
- TP19-2 – Relé bomba de refrigerante KR31 – auxiliar
- TP21 – Relé bomba lavaparabrisas trasero KR6
- TP22 – KR11 Relé bomba lavaparabrisas
- TP23 – Relé del limpiaparabrisas trasero KR7
Fusible en el maletero Opel Astra K

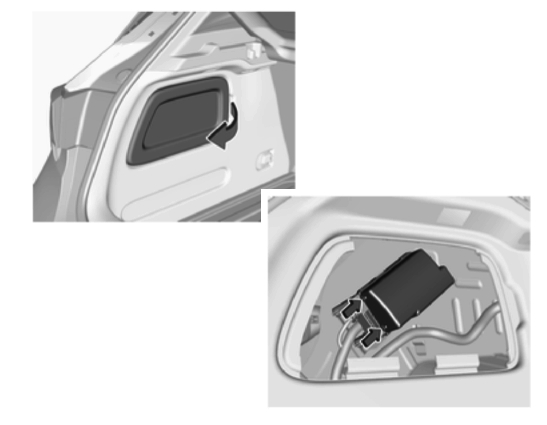

En el maletero, en el lado izquierdo, hay otra caja de fusibles.

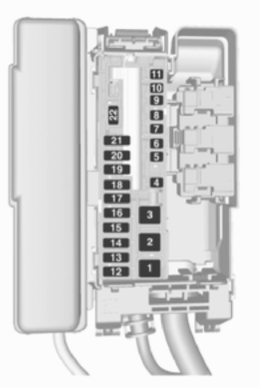

Esquema
Designación
| 1 | – |
| 2 | 2016-2018: inversor CC/CA |
| 3 | Módulo de remolque |
| 4 | 2016-2018: asiento del pasajero eléctrico |
| 5 | – |
| 6 | 2016-2018: módulo de alerta de largo alcance |
| 7 | – |
| 8 | – |
| 9 | 2016-2018: asientos traseros con calefacción (en vehículos sin alarmas audibles) |
| 10 | 2016-2019: Servicio |
| 11 | Amplificador |
| 12 | Asientos delanteros con calefacción (en vehículos con alarmas audibles) |
| 13 | Calefacción del asiento trasero (en vehículos con alarma sonora) |
| 14 | Encendido |
| 15 | Ventilación del asiento |
| 16 | Enchufe para remolque |
| 17 | Enchufe para remolque |
| 18 | – |
| 19 | – |
| 20 | – |
| 21 | Asientos traseros plegables eléctricamente. |
| 22 | Puerta trasera eléctrica |
