El Opel Combo D representa la tercera generación del Combo, que se produjo en 2011, 2012, 2013, 2014, 2015, 2016, 2017. Durante este tiempo, el modelo recibió una actualización. En esta publicación podrás encontrar una descripción de los fusibles y relés del Opel Combo D con diagramas de bloques, su ubicación y ejemplos fotográficos de ejecución. Resaltemos el fusible responsable del encendedor.
La finalidad de los fusibles en los bloques, así como su número, pueden diferir de los presentados y dependen del año de fabricación, el nivel de equipamiento eléctrico y la región de entrega de su automóvil.
Caja de fusibles interior Opel Combo D

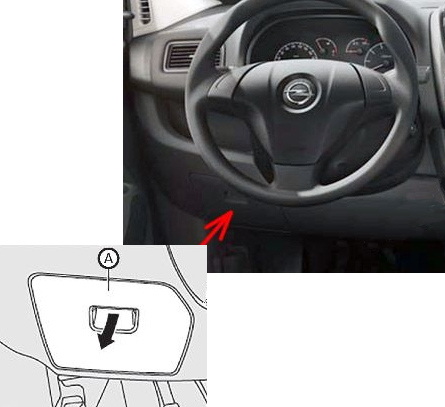

En el interior del vehículo, la caja de fusibles principal se encuentra en la parte inferior del panel de instrumentos, detrás de la cubierta protectora.
Para acceder, debe quitar la cubierta protectora. Habrá un conector de diagnóstico cerca.

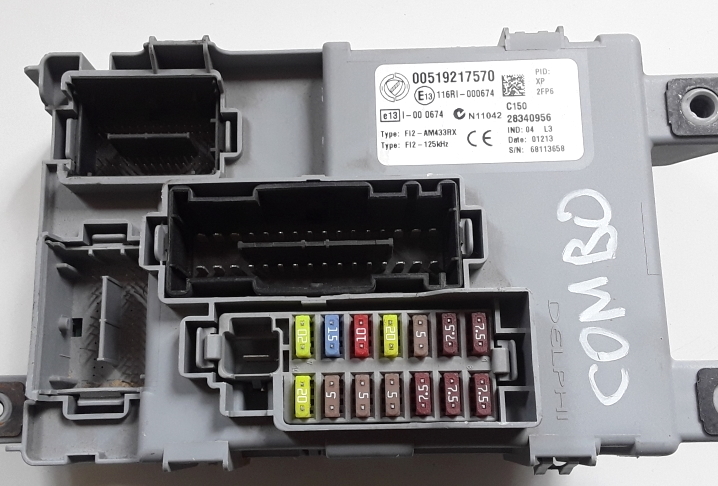

Ejemplo de foto

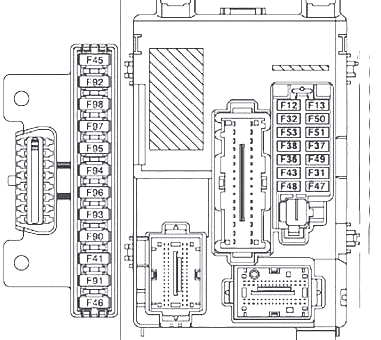

Esquema
Descripción
| F12 | Faro derecho de luz de cruce de 7,5 A |
| F13 | 7.5A Luz de cruce izquierda / Ajuste del alcance de los faros |
| F31 | Relé de caja de fusibles 5A/relé del módulo de control de carrocería |
| F32 | Lámparas interiores de 7,5 A. |
| F36 | (10A) Fuente de alimentación + batería para toma de diagnóstico EOBD, unidad de control de climatización, luces de emergencia, radio del automóvil, unidad de control Blue&MeTM, unidad de control del sistema de control de presión de neumáticos |
| F37 | 5A Panel de instrumentos/Sistema de frenos |
| F38 | Cierre centralizado 20A |
| F41 | – |
| F43 | Bomba eléctrica 15A para limpialuneta trasera. |
| F45 | – |
| F46 | – |
| F47 | Mando de elevalunas eléctrico de 20 A en la puerta delantera del lado del conductor |
| F48 | 20A Elevalunas eléctrico en la puerta delantera, lado del pasajero |
| F49 | Caja de control multifunción 5A |
| F50 | Sistema SRS de 7,5A |
| F51 | 7,5A Alimentación en el habitáculo para el interruptor del pedal del freno, del pedal del embrague, grupo de calefacción interior, centralita Blue&MeTM, sistemas de cableado de la radio |
| F53 | 5A Cuadro de instrumentos |
| F90 | Elevalunas eléctrico 20A |
| F91 | – |
| F92 | – |
| F93 | Elevalunas eléctrico 20A |
| F94 | Conectores de alimentación de accesorios de 15 A (traseros) |
| F95 | Encendedor de cigarrillos 15A |
| F96 | Conectores de alimentación para accesorios de 15 A |
| F97 | Calefactor de asiento 10A |
| F98 | Calefactor de asiento 10A |
El fusible número 95 de 15 A es responsable del funcionamiento del encendedor.
Caja de fusibles del capó Opel Combo D

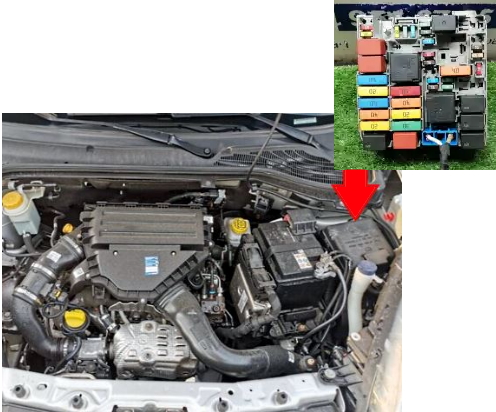

Debajo del capó, en el compartimiento del motor en el lado izquierdo, hay un bloque principal con fusibles y relés.
Esquema
Designación
| 2 | Relé de luces altas |
| 3 | Relé de bocina |
| 5 | Relé de embrague magnético del compresor de aire acondicionado |
| 6 | |
| 7 | |
| 8 | Relé de encendido auxiliar |
| 9 | Relé de control del motor |
| 10 | Relé de la bomba de combustible |
| 14 | Relé de luz antiniebla |
| 17 | |
| 19 | Relé de desempañador de luneta trasera |
| 20 | |
| 30 | |
| F1 | Motor del limpiaparabrisas 60A |
| F2 | Elevalunas eléctrico 20A/30A |
| F3 | 20A interruptor de encendido |
| F4 | Sistema ABS/ESP 40A |
| F5 | 30A/50A |
| F6 | Motor del ventilador de refrigeración 30A |
| F7 | Motor del ventilador de refrigeración 40A/60A |
| F8 | Aire acondicionado/calefacción 40A |
| F9 | Cierre centralizado 10A |
| F10 | Bocina 10A |
| F11 | Control de motores 10A |
| F14 | Faros de luz alta 15A |
| F15 | Calentador auxiliar 30A |
| F16 | Motor de control |
| F17 | Control de motores 10A |
| F18 | Motor de control |
| F19 | Compresor de aire acondicionado de 7,5 A. |
| F20 | 30A Desempañador de luneta trasera |
| F21 | 15ATbomba de combustible |
| F22 | Control de motores 10A/20A |
| F23 | Sistema ABS/ESP 20A |
| F24 | Sistema ABS/ESP 5A |
| F30 | Luces antiniebla 15A |
| F81 | Centralita 30A/60A para precalentamiento de bujías. |
| F82 | 20A/50A Elevalunas trasera, lado pasajero (versiones Doblo/Doblo Combi con transmisión manual) |
| F83 | Bomba eléctrica 30A para lavafaros. |
| F84 | 10A/15A |
| F85 | Toma eléctrica interior 30A, toma eléctrica trasera |
| F86 | asientos con calefacción 30A |
| F87 | Sensor de estado de carga de batería 5A/10A |
| F88 | Espejos eléctricos de 7,5 A. |
Si tienes alguna pregunta, escríbela en los comentarios.
