El Opel Corsa E representa la quinta generación de la gama Corsa, que se produjo en 2014, 2015, 2016, 2017, 2018, 2019. También conocido con el nombre de Vauxhall Corsa E. En este artículo encontrará una descripción de los fusibles y relés del Opel Corsa E con diagramas de bloques, ejemplos fotográficos de ejecución y ubicación. Resaltemos el fusible responsable del encendedor.
La finalidad de los fusibles en los bloques, así como su número, pueden diferir de los presentados y dependen del año de fabricación, el nivel de equipamiento eléctrico y la región de entrega de su automóvil.
Caja de fusibles en la cabina Opel Corsa E

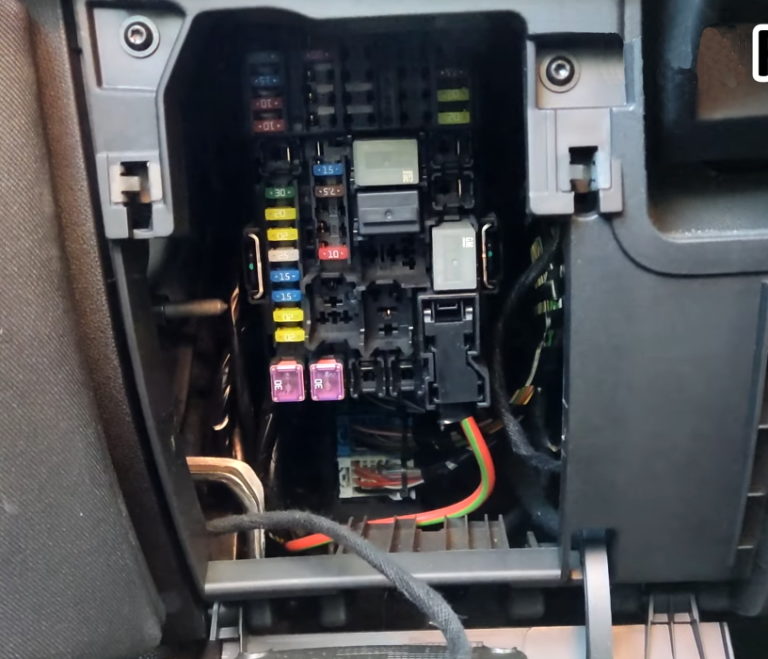

Dentro del automóvil, la caja de fusibles está ubicada en el lado izquierdo, en la parte inferior del panel de instrumentos. En vehículos con volante a la derecha, en la guantera.

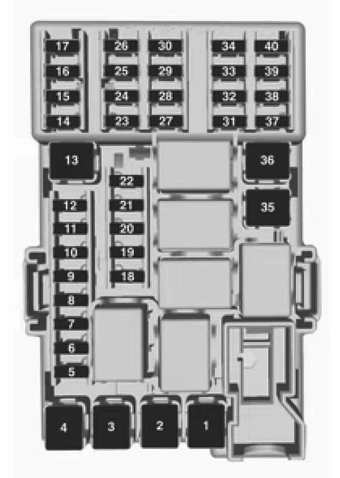

Esquema
Descripción
| 1 | – |
| 2 | – |
| 3 | Ventanas eléctricas |
| 4 | Transformador de voltage |
| 5 | Módulo de control de carrocería 1 |
| 6 | Módulo de control de carrocería 2 |
| 7 | Módulo de control de carrocería 3 |
| 8 | Módulo de control de carrocería 4 |
| 9 | Módulo de control de carrocería 5 |
| 10 | Módulo de control de carrocería 6 |
| 11 | Módulo de control de carrocería 7 |
| 12 | Módulo de control de carrocería 8 |
| 13 | – |
| 14 | Puerta trasera |
| 15 | Sistema de bolsas de aire |
| 16 | Conección de datos |
| 17 | Encendido |
| 18 | Aire acondicionado |
| 19 | Techo corredizo |
| 20 | Asistente de aparcamiento/Sensor de lluvia/Cámara frontal |
| 21 | interruptor de freno |
| 22 | Sistema de audio |
| 23 | Mostrar |
| 24 | – |
| 25 | gato auxiliar |
| 26 | Panel |
| 27 | Asiento del conductor con calefacción |
| 28 | – |
| 29 | – |
| 30 | Panel de instrumentos/Asientos calefactables/FlexDock |
| 31 | Alerta |
| 32 | Asiento del pasajero con calefacción |
| 33 | – |
| 34 | Volante calefactado |
| 35 | kit de reparación de neumáticos |
| 36 | – |
| 37 | Limpiaparabrisas trasero |
| 38 | Encendedor |
| 39 | Ventanas eléctricas/techo corredizo/pantalla de transmisión automática |
| 40 | – |
El fusible número 38 es responsable del funcionamiento del encendedor.
Caja de fusibles del capó Corsa E
Debajo del capó, en el compartimiento del motor en el lado derecho, debajo de la cubierta protectora se encuentra la caja principal de fusibles y relés.

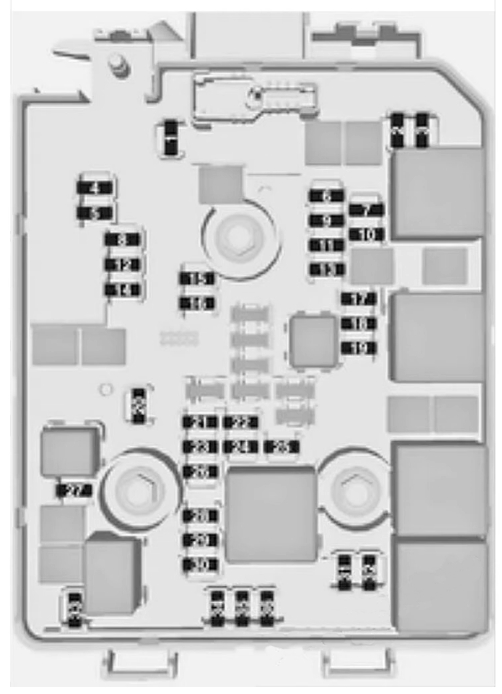

Esquema
Designación
| 1 | Módulo de interfaz para remolque, sistema de soporte trasero |
| 2 | – |
| 3 | Sensor de batería |
| 4 | Bomba de combustible del módulo de control del chasis |
| 5 | abdominales |
| 6 | Luces de cruce y de circulación diurna a la izquierda, luces altas de xenón a la izquierda y a la derecha |
| 7 | – |
| 8 | Módulo de control de transmisión MTA, módulo de control de GLP |
| 9 | Detección de voltaje del módulo de control de la carrocería |
| 10 | Ajuste de faros |
| 11 | Limpiaparabrisas trasero |
| 12 | Ventana trasera con calefacción |
| 13 | Luz de cruce y luz diurna a la derecha |
| 14 | Espejo exterior calefactado |
| 15 | – |
| 16 | Kit de servofreno |
| 17 | Encendido, potencia del cigüeñal |
| 18 | Módulo de control del motor |
| 19 | Bomba de combustible |
| 20 | – |
| 21 | Solenoides de motor, sensores de motor |
| 22 | – |
| 23 | Sistema de inyección |
| 24 | Sistema de lavado |
| 25 | – |
| 26 | Sensores de motor |
| 27 | Válvula de cierre del calentador |
| 28 | Módulo de control del motor |
| 29 | Módulo de control del motor |
| 30 | Módulo de control del motor |
| 31 | Luz de carretera a la izquierda, luz de cruce de xenón a la izquierda |
| 32 | Luz de carretera a la derecha, luz de cruce de xenón a la derecha |
| 33 | Módulo de control del motor |
| 34 | Alerta |
| 35 | Embrague del compresor del aire acondicionado |
| 36 | Luces antiniebla delanteras |

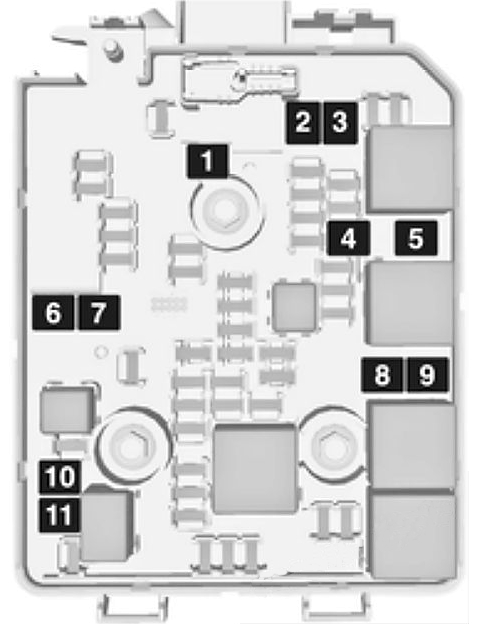

Esquema
Objetivo
- bomba ABS
- Limpiaparabrisas delantero
- Admirador
- Panel
- Calentador de combustible diésel
- Transmisión
- Ventilador de enfriamiento bajo
- Ventilador de refrigeración, nivel alto
- Ventilador
- Inicio
Si tienes algo que añadir, escribe en los comentarios.
