El Opel Corsa F representa la sexta generación de la gama de modelos Corsa, que se produjo en 2019, 2020, 2021, 2022, 2023, 2024. También conocido como Vauxhall Corsa F. En este artículo encontrará una descripción del Opel Corsa. Fusibles y relés F con diagramas de bloques, Fotos con ejemplos de ejecución y ubicaciones. Resaltemos el fusible responsable del encendedor.
La finalidad de los fusibles en los bloques, así como su número, pueden diferir de los presentados y dependen del año de fabricación, el nivel de equipamiento eléctrico y la región de entrega de su automóvil.
Caja de fusibles Opel Corsa F
Caja de fusibles

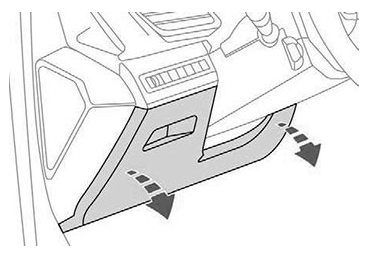

La caja de fusibles principal está ubicada en el lado izquierdo en la parte inferior del panel de instrumentos.

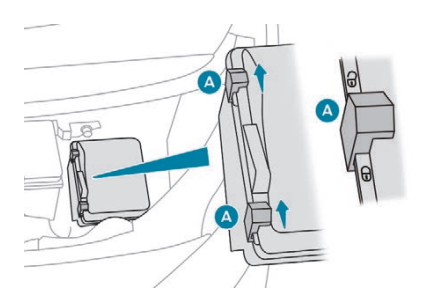

Para acceder, debe quitar la cubierta protectora. En vehículos con volante a la derecha, esta unidad está ubicada en la guantera.

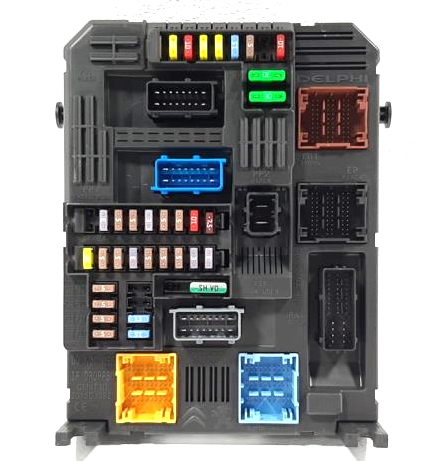

El bloque en sí se verá así.

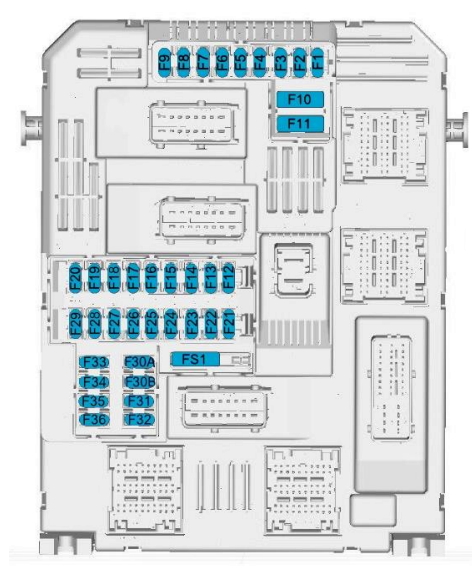

Esquema
Descripción
| 1 | Retrovisor interior / Volante eléctrico / Control de conducción selectiva / Radar / Sistema de escape diésel |
| 3 | Carga inductiva |
| 4 | Alerta |
| 5 | Lavacristales (delantero/trasero) |
| 6 | Lavacristales (delantero/trasero) |
| 7 | Toma trasera/USB |
| 8 | Limpiaparabrisas trasero |
| 10 | Cerradura de puerta/cerradura de puerta trasera |
| 11 | Cerradura de puerta/cerradura de puerta trasera |
| 12 | Sistema Stop-Start / Módulo conector de diagnóstico / Sistema de frenos |
| 13 | Sistema de infoentretenimiento / Sistema de control de clima |
| 14 | sirena de alarma |
| 15 | Vehículos no eléctricos: vacío Vehículos eléctricos: Módulo de cambio electrónico / Unidad de control de faros |
| 16 | Parada-arranque/Sistema de frenos |
| 17 | Tablero de instrumentos |
| 18 | Asistente de estacionamiento |
| 19 | Sistema eléctrico de la columna de dirección/controles del volante |
| 21 | Alarma anti-robo |
| 22 | Cámara / Sensor de lluvia / Control automático de iluminación |
| 23 | Recordatorio de cinturón de seguridad |
| 24 | Transmisión automática/Asistencia avanzada de estacionamiento/Sistema de visión panorámica |
| 25 | bolsa de aire |
| 26 | Control de estabilidad electrónica |
| 27 | Alarma |
| 28 | Módulo OnStar o BTA |
| 29 | Sistema de infoentretenimiento |
| 31 | Encendedor de cigarrillos/toma de 12V |
| 34 | Luneta trasera con calefacción / Parabrisas con calefacción / Carga inductiva |
| 35 | |
| 36 |
El fusible número 32 es responsable del funcionamiento del encendedor.
Caja de fusibles y relés

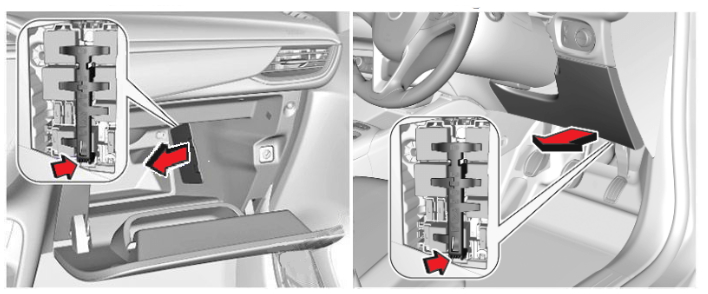

En el lado derecho del tablero hay otro bloque con fusibles y relés.

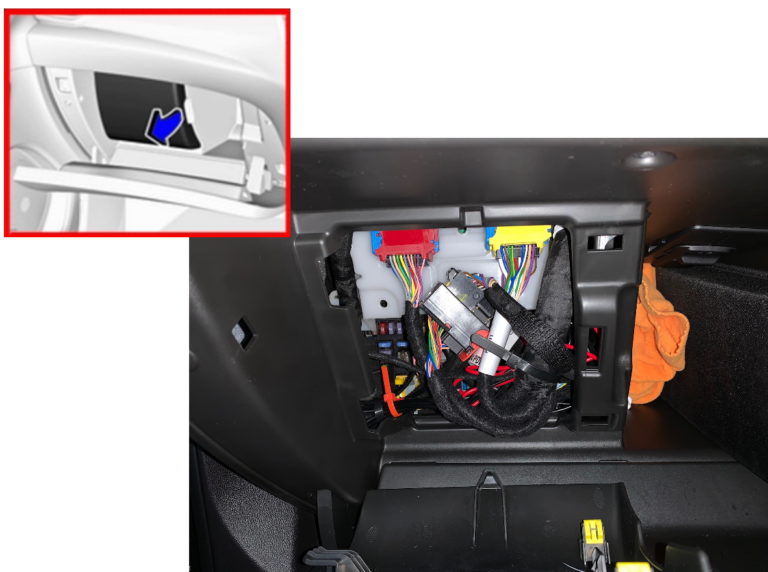

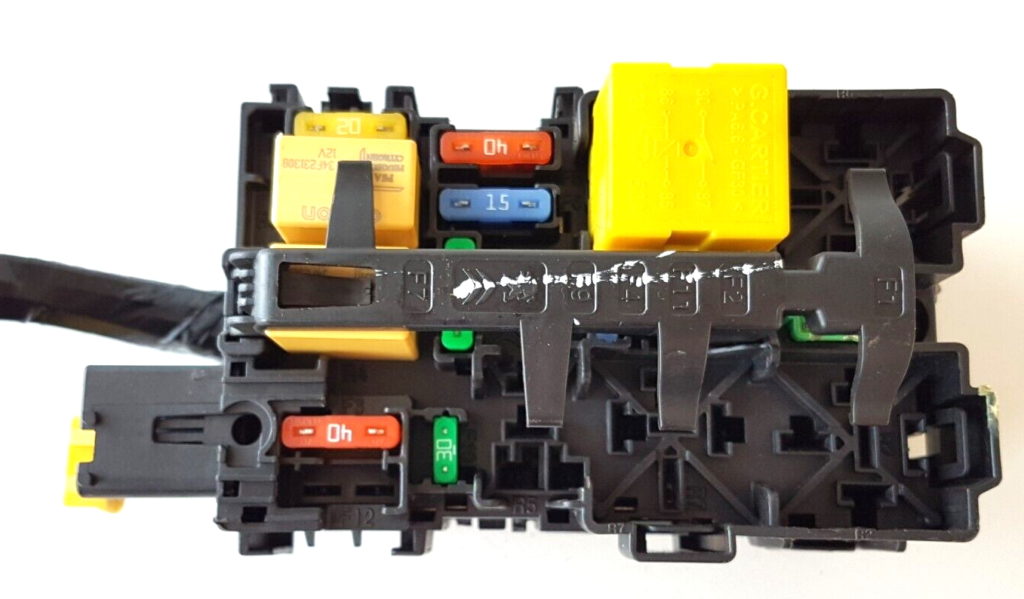

Ejemplo de foto

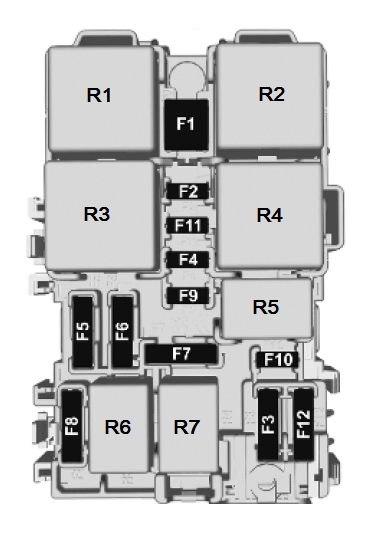

Esquema
Designación
| F1 | Calefactor/desempañador de luneta trasera 40A |
| F2 | 10A Espejos laterales exteriores con calefacción |
| F3 | Elevalunas eléctricos 30A – delanteros |
| F4 | 10/15A Retrovisores laterales abatibles / Retrovisores exteriores regulables |
| F5 | Elevalunas eléctricos 30A – traseros |
| F6 | Calefacción de asiento |
| F7 | – |
| F8 | Caja de fusibles (lado derecho del tablero) |
| F9 | – |
| F10 | 20A Asientos delanteros calefactables |
| F11 | Función de masaje del asiento delantero 20A |
| F12 | Vacío (reservado) |
| Relé | |
| R01 | Relé de calefacción del asiento |
| R02 | Relé de ventana eléctrica |
| R03 | Relé de calefacción/desempañador de luneta trasera |
| R04 | – |
| R05 | – |
| R06 | – |
| R07 | – |
Caja de fusibles del capó Opel Corsa F
Caja de fusibles y relés
En el compartimento del motor, debajo del capó, en el lado izquierdo, al lado de la batería, se encuentra una caja de fusibles y relés. En el diseño se muestra un ejemplo de acceso.

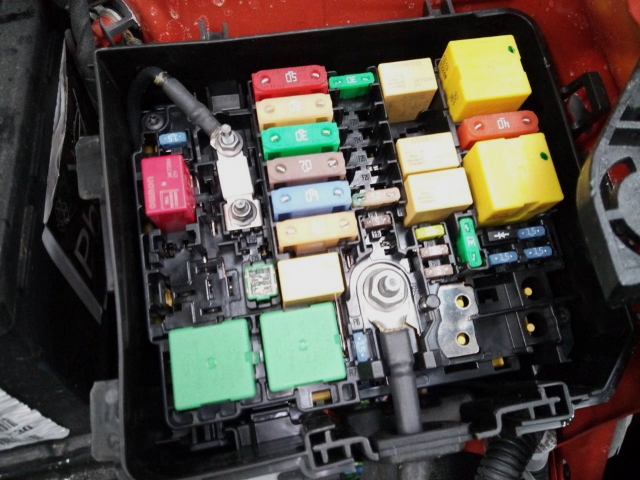

Foto

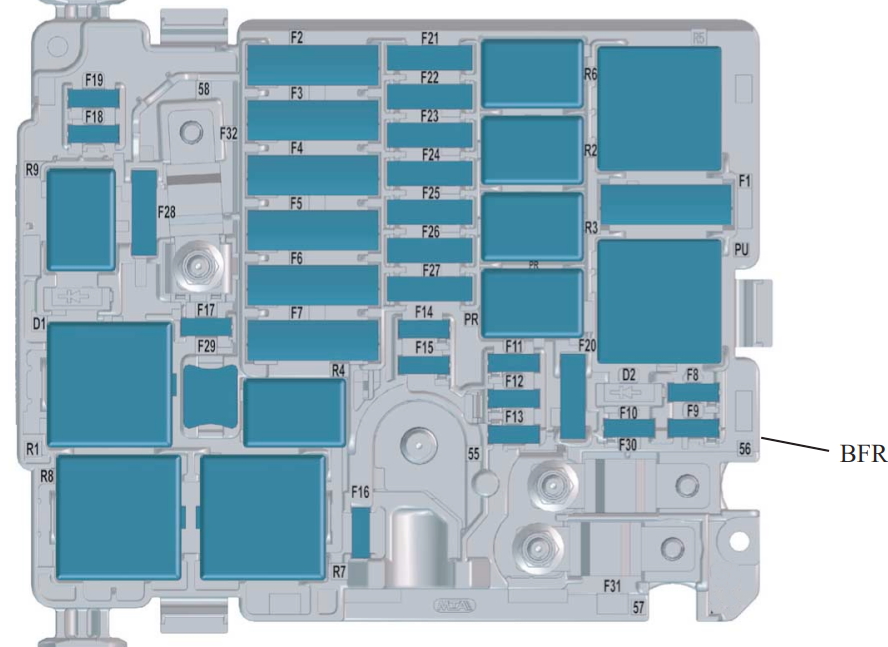

Esquema
Objetivo
| F1 | ventilador del aire acondicionado |
| F2 | Computadora del sistema ABS/ESP |
| F3 | Caja de fusibles interior 3 |
| F4 | Computadora del sistema ABS/ESP |
| F5 | Unidad de interruptor inteligente (intermitentes a la derecha, luces de posición delanteras derechas, luces de freno derechas, luces de marcha atrás izquierda, luces antiniebla derechas). 20A Parabrisas calefactado |
| F6 | Unidad de control del ventilador de refrigeración de dos velocidades (GMV) Calculadora 20A BVA AxN8 – Calculadora BVA Ax6III (térmica) |
| F7 | Caja de interruptor inteligente |
| F8 | Bomba de combustible de control del motor |
| F9 | Bomba de elevación pilotada (DW10F), válvulas de admisión y escape v válvulas solenoides – Termostato pilotado – Válvula solenoide de la bomba de aceite (descarga EC – Válvula solenoide eléctrica – Medidor de flujo de aire de admisión – Sensores de oxígeno (EP6FADTX), termostato pilotado – Válvula solenoide eléctrica de suministro de agua conmutable (EP6FDT) |
| F10 | Computadora del motor – Solenoide de bomba de control de flujo diésel – Válvula solenoide de control de presión del turbocompresor (DV5R y DW10F) – Termostato S (DV5R) – Calentador de purga – Válvulas solenoides de admisión y escape variables (EP6FADTX) – Lavado de cilindros – Sensores de oxígeno elevados (EB2ADTS) |
| F11 | Computadora del motor |
| F12 | Conector de diagnóstico |
| F13 | Caja de interruptor inteligente |
| F14 | Bloqueo del nivel de carga de la batería |
| F15 | Módulo de control de remolque Vehículos eléctricos: enchufe de servicio electrónico |
| F16 | Luces antiniebla 10A Luces de circulación diurna |
| F17 | Diagnóstico del relé GMP BFRM – BSI1 – Computadora del motor – Inyectores del sensor de Nox inferior (DV5R y DW10 (DV5R) |
| F18 | Luces altas de faros derechos |
| F19 | Luces altas del faro izquierdo |
| F20 | Computadora del motor l Bomba de carga (para ER6EDT) – Bobinas de encendido (EB2ADTS y EP6FADTX) |
| F21 | Inicio |
| F22 | Reserva – Taxi |
| F23 | Arrancador/generador/convertidor CA/CC |
| F24 | enganche de remolque |
| F25 | Caja de fusibles interior 3 |
| F26 | Módulo de control de transmisión/vehículos eléctricos: controlador de motor (motor e inversor) |
| F27 | Unidad de conmutación inteligente (Faro derecho de luz de cruce – Luces de marcha atrás derechas – Luces antiniebla izquierdas – Luces de estacionamiento traseras izquierdas – Tercera luz de freno). |
| F28 | Alimentación de la bomba de urea y resistencia de calentamiento del tubo de urea (UCE o DV5R) – Sensor de Nox (DW10F) – Calculador del motor (EP6FADTX) (BlueInjection, AdBlue) |
| F29 | Limpiaparabrisas |
| F30 | Bloque de precalentamiento |
| F31 | Sistema de control de clima (sistema de calefacción y ventilación), aire acondicionado y ventilador de calefacción. |
| F32 | Dirección asistida, faro izquierdo de luz baja – Luces de giro estáticas – Luces de señal de giro laterales – Luces de señal de giro a la izquierda – Luces de estacionamiento delanteras izquierda y trasera derecha – Luces de freno izquierdas – Lámparas de matrícula. |
| Relé | |
| R1 | Ordenador de control del motor / diésel Euro6 (alimentación del módulo SCR) |
| R2 | Compresor de aire acondicionado/parabrisas calefactado |
| R3 | Arrancador/preacondicionamiento térmico |
| R4 | Luces antiniebla/luces de circulación diurna |
| R5 | ventilador del aire acondicionado |
| R6 | Inicio |
| R7 | Limpiaparabrisas delantero |
| R8 | Limpiaparabrisas delantero |
| R9 | faros |
Los fusibles principales de alta potencia también se pueden conectar al terminal positivo de la batería.
Si encuentras algún error o tienes algo que añadir, escribe en los comentarios.
