El SUV Opel Frontera se ha producido en dos generaciones A y B desde 1991. Este modelo también se conoce con el nombre de Isuzu Wizard / Isuzu Rodeo (versiones con volante a la derecha). La primera generación del Opel Frontera A se entregó a los mercados en 1992, 1993, 1994, 1995, 1996, 1997, 1998. Durante este tiempo, el coche fue rediseñado. La segunda generación del Opel frontera b se fabricó en los años 1999, 2000, 2001, 2002, 2003 y 2004. En esta publicación encontrarás una descripción de los bloques de fusibles y relés del Opel Frontera b y a (primera y segunda generación) con diagramas de bloques y su ubicación. Resaltemos el fusible responsable del encendedor.
La finalidad de los elementos de los bloques puede diferir de los presentados y depender del año de fabricación y del país de entrega. Comprueba la descripción con la tuya en la parte posterior de la funda protectora.
Las dos generaciones de Opel Frontera se caracterizan por una ubicación común de las cajas de fusibles: una en el habitáculo, debajo del panel, en el lado del conductor, la otra bajo el capó, en el lado derecho, al lado de la batería.
Frontera A

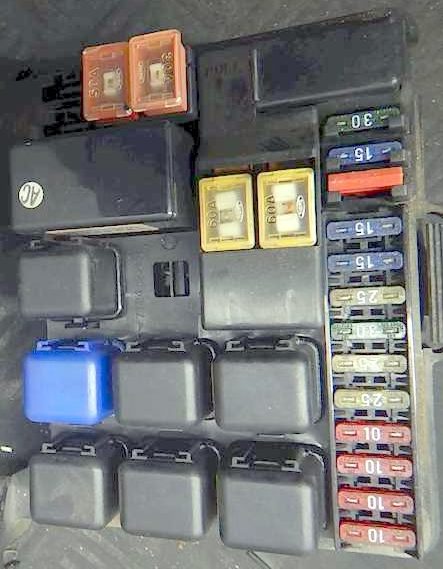

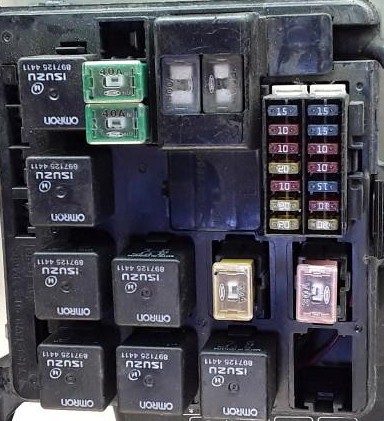

Caja de fusibles del capó Opel Frontera A
Bloque principal

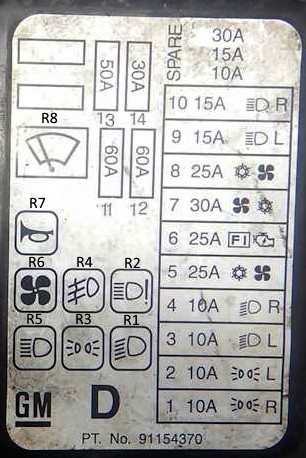

Esquema
Descripción
| R1 | Dimensiones del relé |
| R2 | Relé del aire acondicionado |
| R3 | Dimensiones del relé |
| R4 | Relé de luz antiniebla |
| R5 | Relé de faros |
| R6 | Relé del motor del ventilador del calentador |
| R7 | Relé de bocina |
| R8 | Relé intermitente del limpiaparabrisas/lavado |
| 1 | 10A Luces delanteras y traseras – derecha |
| 2 | 10A Luces delanteras y traseras – izquierda |
| 3 | Alternador de 15 A (primeros modelos) – 2.8TD |
| 4 | Ventilador de aire acondicionado 30A – derecho |
| 5 | 25A Lavafaros, bocina, sistema de diagnóstico del motor (primeros modelos) |
| 6 | 25A Bomba de combustible, sistema de gestión del motor – 2.0/2.2 |
| 7 | Motor del ventilador del calentador 25A, embrague magnético del compresor del A/C |
| 8 | 10A Luces antiniebla delanteras |
| 9 | 15A Faro derecho, iluminación adicional |
| 10 | 10A Faro izquierdo, motor de control del alcance de los faros, indicador de luz de carretera |
| 11 | Enlace fusible de 60 A: principal |
| 12 | Cartucho fusible 60A – Faros, sistema de escape de aire – 2.2 |
| 13 | Cartucho fusible 30A – Luces delanteras y traseras, fusible F5 |
| 14 | Enlace de fusible de 30 A – Motor del ventilador de refrigeración |

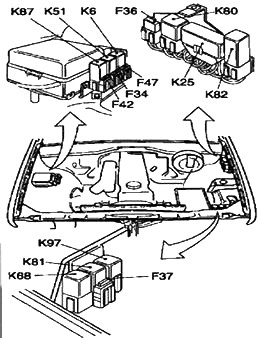

Relés adicionales
Esquema
Designación del relé
- K6 – Aire acondicionado
- K25 – Relé del ventilador
- K51 – Ventilador de aire acondicionado
- K68 – Bomba de combustible
- K80 – Calefacción del filtro de combustible
- K81 – Bomba de refrigerante auxiliar
- K82 – Relé de arranque
- K87 – Ventilador de aire acondicionado
- K97 – Temporizador del lavafaros
Caja de fusibles interior Frontera A
Caja de fusibles

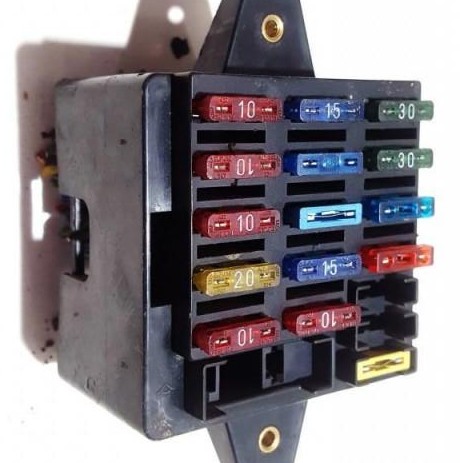

Foto – ejemplo de ejecución.

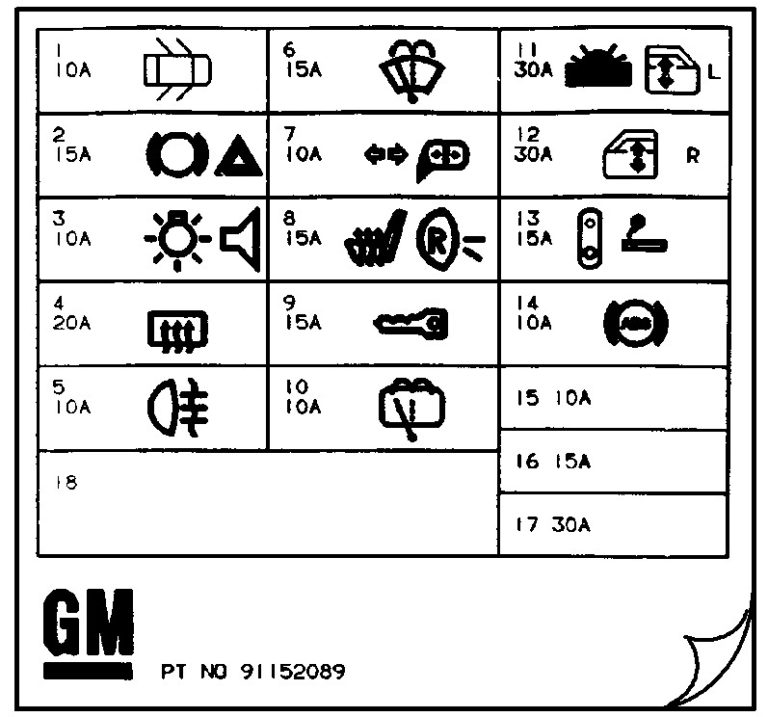

Esquema
Objetivo
| 1 | Cierre centralizado 10A |
| 2 | 15A Luces de freno luces de advertencia de peligro |
| 3 | 10A Lámparas interiores, sistema de audio |
| 4 | 20A Desempañador de luneta trasera |
| 5 | 10A Luces antiniebla traseras, calentadores de boquillas del lavaparabrisas (últimos modelos) |
| 6 | 15A Limpiaparabrisas/lavaparabrisas |
| 7 | 10A Indicadores del grupo de instrumentos, indicadores de giro, calefacción de espejos exteriores, luces izquierdas encendidas con zumbador de advertencia |
| 8 | 15A Asientos delanteros con calefacción, techo corredizo (primeros modelos) |
| 9 | 15A Sistema de encendido, motor del ventilador de refrigeración – 2.0/2.2 |
| 10 | 10A Limpia/lavaparabrisas trasero |
| 11 | Motor de elevalunas eléctrico de puerta izquierda de 30 A, techo corredizo (últimos modelos) |
| 12 | Motor de ventana de puerta derecha 30A |
| 13 | 15A Interruptores de elevalunas eléctricos, encendedor de cigarrillos |
| 14 | ABS 10A |
El fusible número 13 de 15 A es el responsable del encendedor.
Bloque de relevo
Está fijado al montante, a la derecha, a los pies del acompañante, debajo del revestimiento.
Aquí se pueden ubicar los siguientes relés:
- Relé interruptor de señal de giro
- Unidad de control de cierre centralizado
- Relé de desempañador de luneta trasera
- Relé de la unidad de control del motor (2.0/2.2)
- Avisador acústico de faros dejados encendidos
- Relé de luz antiniebla trasera
- Relé de espejo calefactado
Frontera B

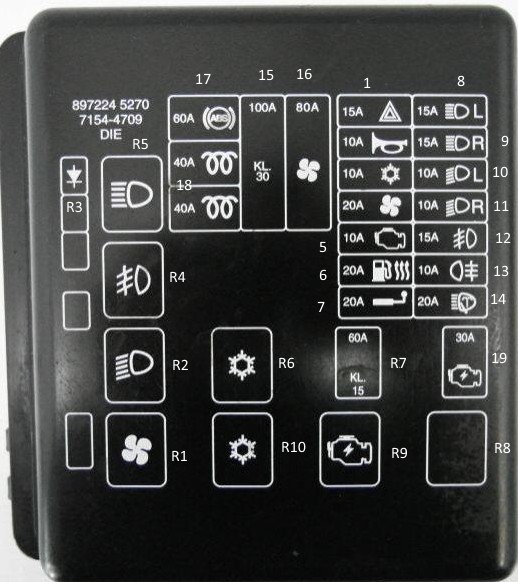

Caja de fusibles del capó Opel Frontera B
Verifique el propósito con su diagrama en la cubierta de la unidad.
Esquema general
Descripción
| R1 | Relé del motor del ventilador del calentador |
| R2 | Relé de luces altas |
| R3 | Diodo ABS |
| R4 | Relé de luz antiniebla |
| R5 | Relé de faros |
| R6 | Relé del aire acondicionado |
| R7 | Relé de la bomba de combustible |
| R8 | Relé de arranque |
| R9 | Relé de control del motor |
| R1 | Relé de embrague magnético del compresor de aire acondicionado |
| 1 | Alarma 15A |
| 2 | Bocina 10A |
| 3 | Aire acondicionado 10A |
| 4 | Control de motores 20A |
| 5 | Control de motores 10A |
| 6 | Control de motores 10A |
| 7 | Conector eléctrico del remolque 20A |
| 8 | 15A Faro izquierdo – luz de carretera |
| 9 | 15A Faro derecho – luz de carretera |
| 10 | 10A Faro izquierdo – luz de cruce |
| 11 | 10A Faro derecho – luz de cruce |
| 12 | Luces antiniebla 15A |
| 13 | 10A Luces antiniebla traseras |
| 14 | Lavafaros 20A |
| 15 | Alternador de 100 A, caja de fusibles/relés, compartimento del motor 1, caja de fusibles/relés, compartimento del motor 2, caja de fusibles/relés, panel de instrumentos, interruptor de encendido, interruptor de luces, motor de arranque |
| 16 | Caja de fusibles/relés de 60 A, compartimento del motor 1, interruptor de encendido |
| 17 | Sistema de frenos antibloqueo (ABS) 60A |
| 18 | Calentador/aire acondicionado 40A |
| 19 | Relé del motor del ventilador de refrigeración 60A |
Al lado de la unidad se pueden ubicar varios relés responsables del ventilador de refrigeración (velocidad alta y baja).

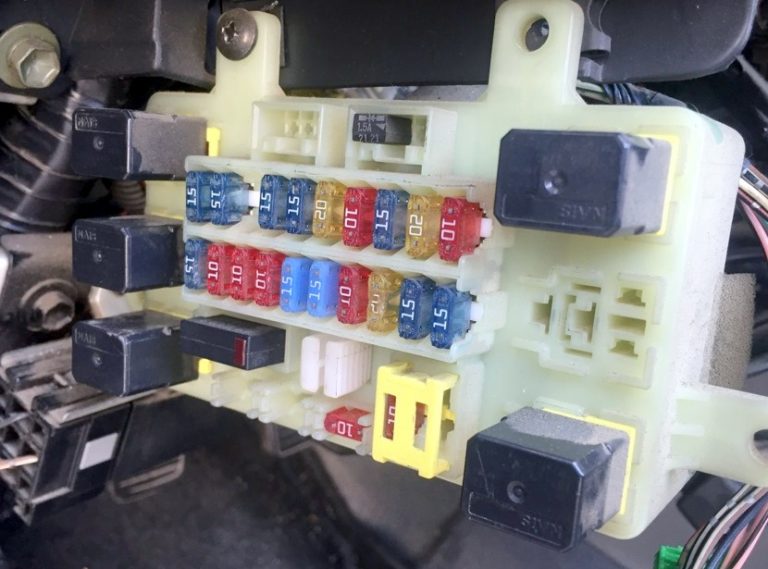

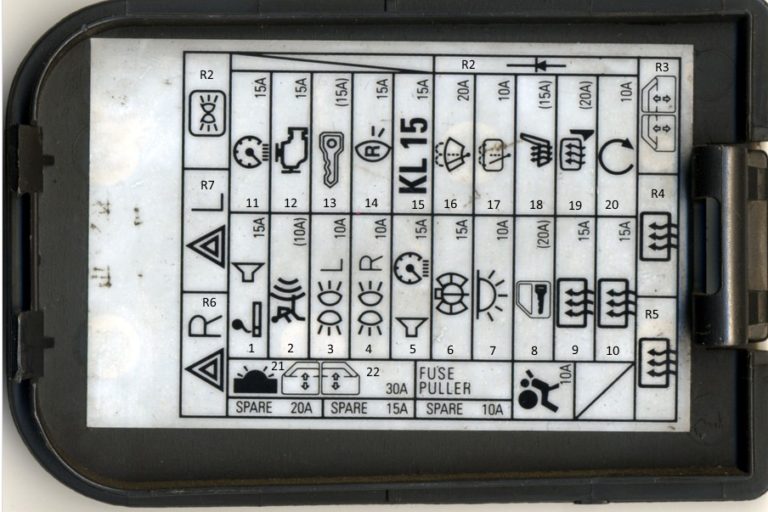

Caja de fusibles interior Frontera B
Esquema
Designación
| R1 | Dimensiones del relé |
| R2 | Diodo – lámparas interiores |
| R3 | Relé del motor del elevalunas eléctrico |
| R4 | Relé 2 desempañador de luneta trasera |
| R5 | Relé 1, desempañador de luneta trasera |
| R6 | Relé – Interruptor de luces de emergencia – Derecho |
| R7 | Relé – Interruptor de luces de emergencia – Izquierdo |
| 1 | Encendedor 15A, audio |
| 2 | Sistema antirrobo 10A |
| 3 | 10A Marcador trasero izquierdo |
| 4 | 10A Marcador trasero derecho |
| 5 | Sistema de audio 15A |
| 6 | 15A luces de freno |
| 7 | Lámparas interiores 10A |
| 8 | Cierre centralizado 20A |
| 9 | 15A Desempañador de luneta trasera |
| 10 | 15A Desempañador de luneta trasera |
| 11 | 15A Intermitentes, cuadro de instrumentos, indicadores del cuadro de instrumentos |
| 12 | Control de motores 15A |
| 13 | Control de motores 15A |
| 14 | Luces de marcha atrás 15A |
| 15 | Control de motores 15A |
| 16 | 20A Limpiador/lavaparabrisas |
| 17 | 10A Limpia/lavaparabrisas trasero |
| 18 | Calefactor de asiento 15A |
| 19 | 20A Retrovisores exteriores térmicos, luneta trasera térmica |
| 20 | Arrancador 10A |
| 21 | Elevalunas eléctrico 30A |
| 22 | Bolsa de aire 10A |
El fusible número 1 de 15 A es el responsable del encendedor.
Aún tienes preguntas? Pregúntales en los comentarios.
