Ubicacion caja de fusibles Opel Insignia

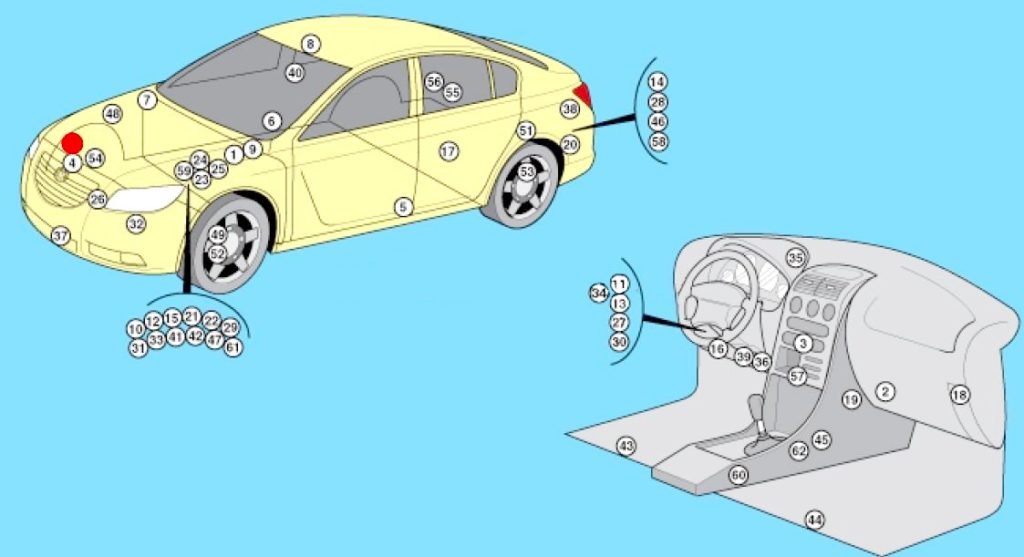

Disposición general de las unidades de control electrónico.
Descripción
| 1 | Unidad de control electrónico ABS |
| 2 | Módulo de control del motor del ventilador del calentador/aire acondicionado: cerca del motor del ventilador del calentador |
| 3 | Módulo de control de aire acondicionado/calefactor: detrás del panel de control del calentador |
| 4 | Sensor de impacto (SRS) – panel del capó (amplificador) |
| 5 | Sensor de impacto lateral izquierdo – en el pilar B |
| 6 | Sensor de impacto lateral derecho – en el pilar central |
| 7 | Sonido de alarma antirrobo |
| 8 | Unidad de control del sistema antirrobo (con control de cambio de volumen) – en el panel del techo |
| 9 | Potente sirena antirrobo |
| 10 | Relé antirrobo: integrado en la caja de fusibles/relés del compartimento del motor1 |
| 11 | Relé del conector de alimentación de accesorios: en caja de fusibles/relés debajo del tablero |
| 12 | batería acumulador |
| 13 | Relé del actuador de liberación de la tapa del maletero: en la caja de fusibles/relés debajo del tablero |
| 14 | Relé del actuador de bloqueo de la tapa del depósito de combustible – en la caja de fusibles/relés del maletero |
| 15 | Relé de cierre centralizado (puerta del conductor): integrado en la caja de fusibles/relés del compartimento del motor 1 |
| 16 | Conector de diagnóstico (DLC) |
| 17 | Unidad de control de bloqueo del diferencial – en la caja de cambios trasera |
| 18 | Receptor del sistema de audio (DAB): detrás de la guantera |
| 19 | Calefactor eléctrico adicional – en la carcasa del ventilador del calefactor |
| 20 | Unidad de control del freno de mano eléctrico – detrás del paso de rueda |
| 21 | Unidad de control electrónico del motor – cerca de la batería |
| 22 | Relé de luz antiniebla: integrado en la caja de fusibles/relés del compartimento del motor 1 |
| 23 | Caja de fusibles/relés, compartimento del motor 1 |
| 24 | Caja de fusibles/relés, compartimento del motor 2- en batería |
| 25 | Caja de fusibles/relés, compartimento del motor 3 – cerca de la batería |
| 26 | Caja de fusibles/relés, compartimento del motor 4 – Cerca del motor del ventilador de refrigeración |
| 27 | Caja de fusibles/relés, panel de instrumentos – Detrás del panel de instrumentos, izquierdo |
| 28 | Bloque de seguridad/relés, maletero – detrás del panel de adorno |
| 29 | Unidad de control de bujías de precalentamiento – cerca de la batería |
| 30 | Unidad de control de faros – detrás del tablero |
| 31 | Relé de luz de carretera: integrado en la caja de fusibles/relés del compartimento del motor 1 |
| 32 | Bocina: detrás del parachoques delantero |
| 33 | Relé de bocina: integrado en la caja de fusibles/relés del compartimento del motor 1 |
| 34 | Relé de encendido auxiliar 1: en caja de fusibles/relés debajo del tablero |
| 35 | Receptor de señal del sistema de entrada sin llave: detrás del grupo de instrumentos |
| 36 | Unidad de control multifuncional – funciones: Sistema antirrobo, señal acústica/zumbador, cierre centralizado, control de crucero. Bus de datos CAN, elevalunas eléctricos, control de carga eléctrica, luces exteriores, sistema de limpiaparabrisas/lavafaros, bocina, grupo de instrumentos, luces interiores, control remoto (entrada sin llave), limpia/lavaparabrisas de la ventana trasera, sistema de arranque, sistema de control de presión de neumáticos del techo corredizo, limpiaparabrisas/lavaparabrisas |
| 37 | Sensor de temperatura ambiente |
| 38 | Unidad de control del sistema de aparcamiento – detrás del revestimiento del maletero |
| 39 | Módulo de control de dirección asistida – Detrás del tablero |
| 40 | Sensor de lluvia – centro superior del parabrisas |
| 41 | Relé del motor de la bomba del lavaparabrisas trasero: integrado en la caja de fusibles/relés del compartimento del motor 1 |
| 42 | Relé del motor del limpiaparabrisas trasero – integrado en la caja de fusibles/relés del compartimento del motor 1 |
| 43 | Unidad de control de calefacción del asiento. Izquierda. frente – bajo el asiento |
| 44 | Unidad de control de calefacción del asiento derecho, delantero. – bajo el asiento |
| 45 | Unidad de control electrónico SRS – debajo de la consola central |
| 46 | Unidad de control de suspensión – detrás del panel de adorno |
| 47 | Sensor de aceleración (suspensión controlada electrónicamente) 1 – en la copa de suspensión |
| 48 | Sensor de aceleración (suspensión controlada electrónicamente) 2 – en la copa de suspensión |
| 49 | Sensor de aceleración (suspensión controlada electrónicamente) 3 – en la suspensión |
| 50 | Sensor de aceleración (suspensión controlada electrónicamente) 4- en suspensión |
| 51 | Sensor de aceleración (suspensión controlada electrónicamente) 5 – debajo del piso del maletero |
| 52 | Sensor de altura de la carrocería (delantero izquierdo) – en suspensión |
| 53 | Sensor de altura de la carrocería (trasero izquierdo) – en suspensión |
| 54 | Sensor de altura de la carrocería (delantero derecho) – en suspensión |
| 55 | Unidad de control eléctrico de la puerta trasera (camioneta) – detrás del panel de la puerta trasera |
| 56 | Unidad de control eléctrico de la puerta trasera (hatchback) – detrás del revestimiento de la puerta trasera |
| 57 | Unidad de control telefónico |
| 58 | Unidad de control eléctrico del remolque – detrás del panel de adorno |
| 59 | Unidad de control electrónico de la caja de cambios – en la caja de cambios |
| 60 | Inversor – debajo de la consola central |
| 61 | Relé de la bomba del lavaparabrisas: integrado en la caja de fusibles/relés del compartimento del motor 1 |
| 62 | Sensor de movimiento lateral – debajo de la consola central |
Caja de fusibles interior Opel Insignia
Bloque principal
La caja principal de fusibles y relés se encuentra a la izquierda, al lado de la batería y está cubierta con una cubierta protectora.

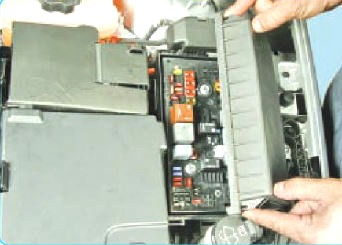

Foto – ejemplo

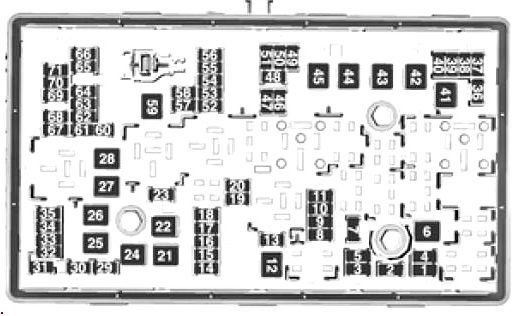

Esquema
Descripción
| 1 | Unidad de control de caja de cambios electrónica 15A |
| 2 | Unidad de control electrónico del motor 15A |
| 3 | Reservar |
| 4 | Reservar |
| 5 | 15A Encendido, unidad de control de la caja de cambios, unidad de control del motor |
| 6 | Limpiaparabrisas 30A |
| 7 | — |
| 8 | 15A Gestión del motor, inyección de combustible, sistema de encendido |
| 9 | 15A Gestión del motor, inyección de combustible, sistema de encendido |
| 10 | Unidad de control electrónico del motor 15A/20A |
| 11 | Control de motores 10A |
| 12 | Arrancador 30A |
| 13 | 7.5A Calefacción del sensor del acelerador |
| 14 | Iluminación 15A |
| 15 | 20A Limpiaparabrisas trasero |
| 16 | Control de motores de 7,5 A. |
| 17 | 5A Encendido, airbag |
| 18 | Faros adaptativos 15A |
| 19 | Faros adaptativos 15A |
| 20 | Bomba de combustible 20A |
| 21 | Elevalunas eléctrico 30A |
| 22 | 30A ABS, ESP |
| 23 | Dirección asistida 10A |
| 24 | Elevalunas eléctrico 30A |
| 25 | Enchufes 30A |
| 26 | 60A ABS, ESP |
| 27 | Freno de estacionamiento 30A |
| 28 | 40A Desempañador de luneta trasera |
| 29 | 15A Asiento izquierdo con ajuste eléctrico |
| 30 | 15A Asiento derecho con ajuste eléctrico |
| 31 | Embrague electromagnético 10A del compresor de aire acondicionado. |
| 32 | Unidad de control multifuncional 20A |
| 33 | Calefactor del asiento delantero 25A |
| 34 | 25A Ventilación de techo |
| 35 | Amplificador de audio 30A |
| 36 | Reservar |
| 37 | 10A Luz de carretera derecha |
| 38 | 10A Luz de carretera faro izquierdo |
| 39 | Reservar |
| 40 | bomba de liquido |
| 41 | Bomba de vacío 30A |
| 42 | Motor del ventilador de refrigeración 60A. |
| 43 | Reservar |
| 44 | Lavafaros 25A |
| 45 | Motor del ventilador de refrigeración 60A. |
| 46 | Motor del ventilador de refrigeración 10A. |
| 47 | Control de motores 10A |
| 48 | Luces antiniebla 15A |
| 49 | 15A Luz de cruce, faro derecho |
| 50 | Luz de cruce del faro izquierdo 15A |
| 51 | Bocina 15A |
| 52 | 5A Cuadro de instrumentos, señal |
| 53 | Encendido 10A |
| 54 | 5A interruptor de faros |
| 55 | 7.5A Elevalunas y espejos abatibles eléctricos |
| 56 | Motor de bomba lavaparabrisas 15A |
| 57 | 15A Bloqueo de la columna de dirección |
| 58 | Reservar |
| 59 | Calefacción de combustible diésel |
| 60 | Espejos eléctricos 7.5A |
| 61 | Espejos eléctricos 7.5A |
| 62 | Sistema de recuperación de vapores de combustible 10A |
| 63 | 7.5A Sensor de calefacción de luneta trasera |
| 64 | Faros adaptativos 5A |
| 65 | Sirena antirrobo 7.5A |
| 66 | 15A Motor bomba lavaparabrisas trasero |
| 67 | Bomba de combustible 20A |
| 68 | Reservar |
| 69 | Unidad de control multifuncional 5A |
| 70 | Sensor de lluvia 5A |
| 71 | Fuente de alimentación para equipos electrónicos del cuerpo. |

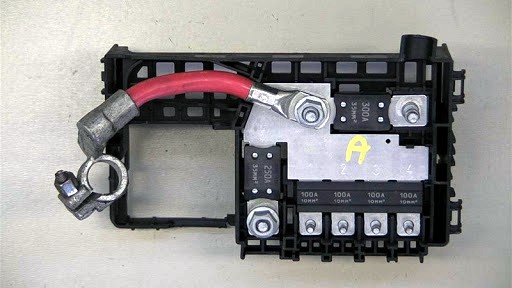

Esquema relés Opel Insignia
Se debe colocar un bloque de fusibles en forma de cartuchos fusibles de alta potencia en la tapa de la batería.

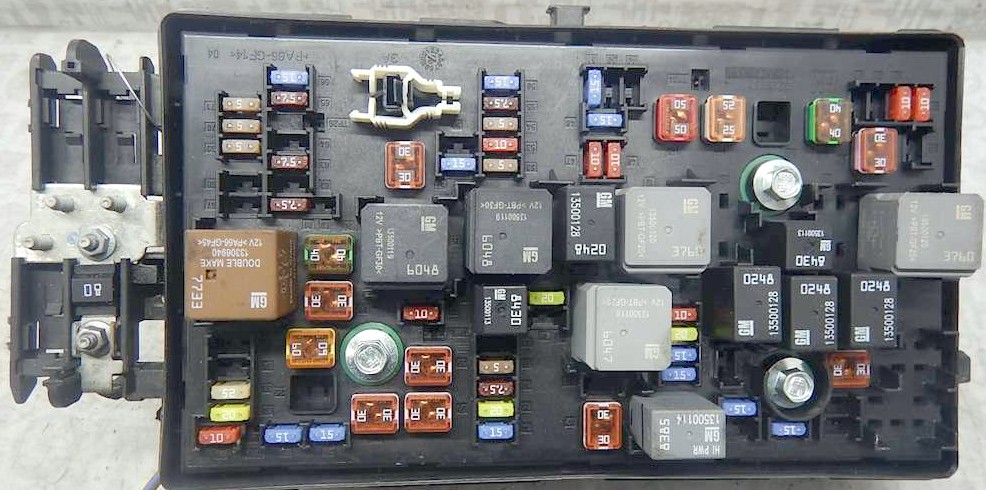

Foto – diagrama
- Caja de fusibles/relés del panel de instrumentos de 100 A
- Caja de fusibles/relés del panel de instrumentos de 100 A
- Caja de fusibles/relés de 100 A en el maletero
- Caja de fusibles/relés de 100 A en el maletero
- Generador/arranque
Fuse location Opel Insignia

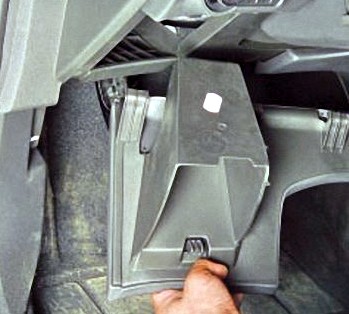

Está ubicado debajo del tablero del lado del conductor, detrás de la guantera.
Rompedores de circuito

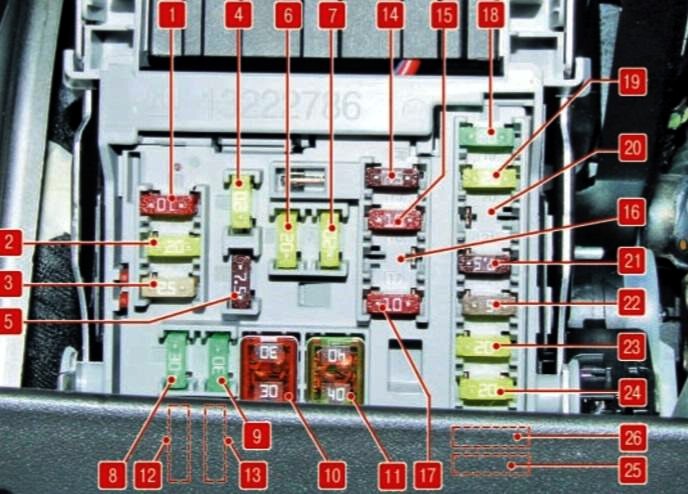

Esquema
Designación
| 1 | 10A A22 Control de radio, pantalla del centro de información del conductor (DIC) K33 |
| 2 | Módulo de control de carrocería 20A K9, iluminación exterior |
| 3 | Módulo de control de carrocería 25A K9 |
| 4 | 20A A11 Receptor radio, P5 Centralita zumbador |
| 5 | 7.5A A12 Unidad de control de radio digital, K82 Unidad de control de teléfono móvil, T11 Módulo de interfaz de reproductor multimedia |
| 6 | Toma de corriente frontal de 20A ( encendedor de cigarrillos ) |
| 7 | Toma de corriente para accesorios de 20 A. |
| 8 | Módulo de control de carrocería 30A K9, faro izquierdo (luz de cruce, halógeno) |
| 9 | Módulo de control de carrocería 30A K9, faro derecho (luz de cruce, halógeno) |
| 10 | Módulo de control de carrocería 30A K9, cerraduras de puertas |
| 11 | Módulo de control del motor del ventilador 40A K8. Sistema de calefacción (ventilación) y aire acondicionado. |
| 12 | 25A S64D Interruptor de ajuste del asiento – conductor, S65D Interruptor de soporte lumbar del asiento – conductor |
| 13 | Asientos delanteros eléctricos 25A |
| 14 | Conector de diagnóstico 7.5A X84 |
| 15 | 7.5A Módulo de diagnóstico y monitoreo de airbag K36 |
| 16 | Cierre centralizado 10A |
| 17 | Panel de control HVAC 10A A26, unidad de control HVAC K33 |
| 18 | 30A KR104A Relé de modo logístico 1 |
| 19 | Módulo de control de carrocería 20A K9 Luces de freno, faros delanteros |
| 20 | Módulo de detección de presencia de pasajeros 5A K85 |
| 21 | tablero 10A P16 |
| 22 | 5A S39 Interruptor de encendido |
| 23 | Módulo de control de carrocería 20A K9 |
| 24 | Módulo de control de carrocería 20A K9 |
| 25 | 20A Bloqueo de la columna de dirección |
| 26 | Conector de alimentación de accesorios de 20 A. |
Los fusibles numerados 6 y 7 de 20 A son responsables del funcionamiento del encendedor y de enchufes adicionales.
Esquema relés Insignia
Se pueden instalar varios relés en la parte superior del bloque.

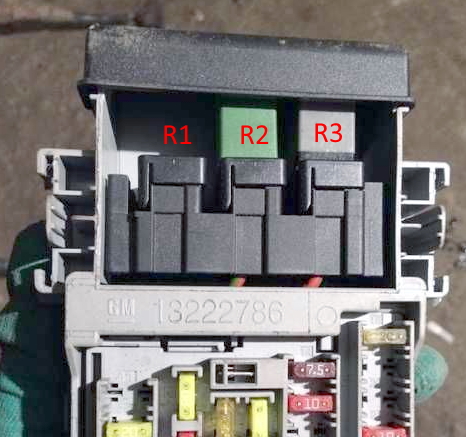

Foto – diagrama
Descripción
- Apertura del maletero
- Seguridad de la puerta
- Enchufe

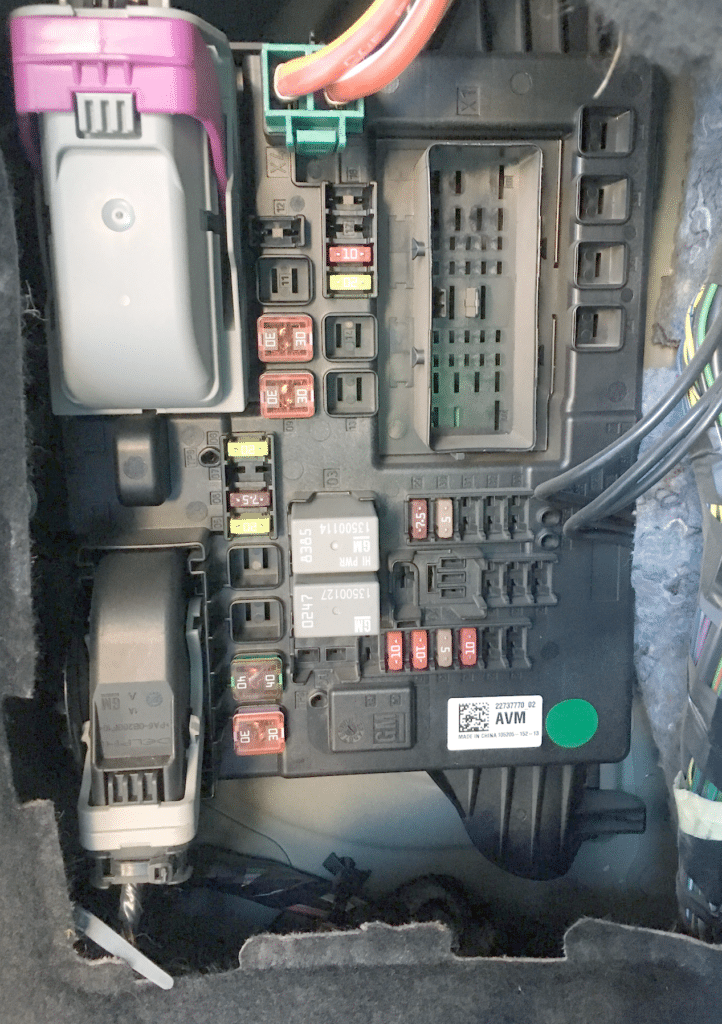

Fusible en el maletero Opel Insignia B
En el maletero, esta unidad está oculta detrás del revestimiento del lado izquierdo.

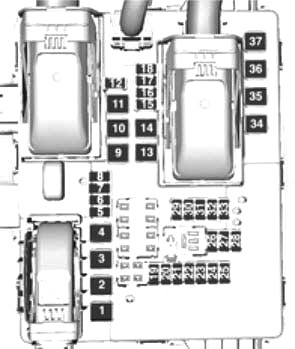

Esquema
Objetivo
| 1 | 30A Cierre centralizado, puerta trasera eléctrica |
| 2 | Aire acondicionado/calefacción 40A |
| 3 | Unidad de control eléctrico del remolque 40A |
| 4 | Reservar |
| 5 | Conector eléctrico del remolque 30A |
| 6 | Reservar |
| 7 | Reservar |
| 8 | Conector eléctrico del remolque 30A |
| 9 | Reservar |
| 10 | Calentador de refrigerante 30A |
| 11 | Asientos delanteros eléctricos 30A |
| 12 | Memoria del asiento eléctrico de 10 A |
| 13 | Control del alcance de los faros, sistema de control de nivel. |
| 14 | Reservar |
| 15 | Reservar |
| 16 | Reservar |
| 17 | Calentador de asiento |
| 18 | 20A Unidad de control eléctrico de puerta trasera (maletero) |
| 19 | Cortina de ventana trasera |
| 20 | ventilador del asiento del conductor |
| 21 | Unidad de control eléctrico del remolque 7.5A |
| 22 | 15A Cortina de ventana trasera |
| 23 | Sistema antirrobo 5A |
| 24 | luz de estacionamiento izquierda |
| 25 | Luz de estacionamiento derecha |
| 26 | Iluminación, intermitentes. |
| 27 | Iluminación, intermitentes. |
| 28 | Reservar |
| 29 | Fusible de transporte 30A |
| 30 | Fusible de transporte 30A |
| 31 | Sistema de amortiguación activa de 10 A, asistente automático de luces altas, control de crucero, sistema de detección de señales de tráfico, sistema de detección de cambio de carril |
| 32 | Sistema de estacionamiento |
| 33 | 10A Unidad de control de bloqueo del diferencial, tracción total |
| 34 | 30A Lucas |
| 35 | Cierre centralizado 30A |
| 36 | Asientos delanteros electricos |
| 37 | Reservar |
