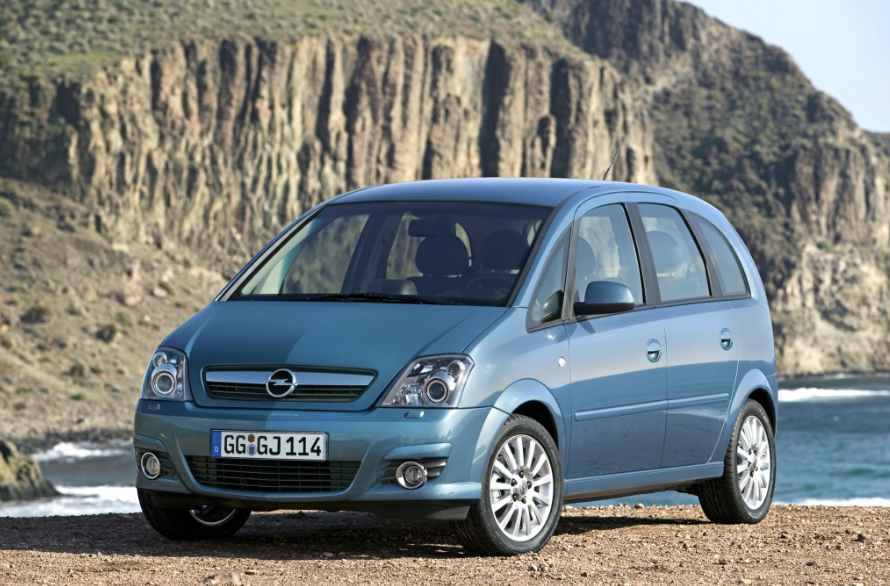

Opel Meriva A es la primera generación del subcompacto Opel Meriva. Años de fabricación: 2002, 2003, 2004, 2005, 2006, 2007, 2008, 2009 y 2010. En esta publicación encontrarás una descripción de las bloques de fusibles y relés del Opel Meriva a, con esquemas de bloques y fotografías. Tenga en cuenta el fusible responsable del encendedor. En conclusión, le ofreceremos el manual de reparación del Opel Meriva A para descargar.
La asignación de fusibles y relés puede diferir de los mostrados y depende del año de fabricación y del país de entrega.
Caja de fusibles del capó Opel Meriva A

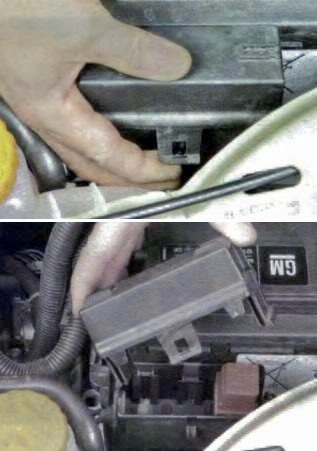

En el compartimento del motor se encuentran 3 unidades de control electrónico. La caja de fusibles (1) y la caja de relés (2) están ubicadas en la parte trasera del compartimiento del motor, debajo de la cubierta protectora. Y al lado de la batería hay un bloque adicional con relé (3).

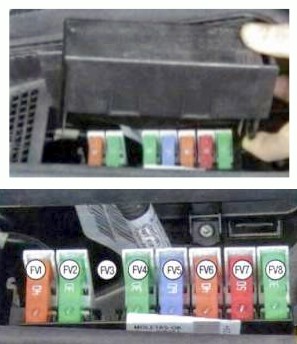

Caja de fusibles
Esquema
Designación
| FV1 | Ventilador de refrigeración del motor 40A |
| FV2 | Arrancador 30A |
| FV3 | Ventilador de refrigeración del motor 50A |
| FV4 | Vidrio del portón trasero con calefacción 30A |
| FV5 | 60A Caja de cambios automatizada Easytronic 80A Bujías de precalentamiento de motor diésel |
| FV6 | Sistema de frenos antibloqueo (ABS) 40A |
| FV7 | Dirección asistida eléctrica 50A |
| FV8 | Ventilador eléctrico 30A |

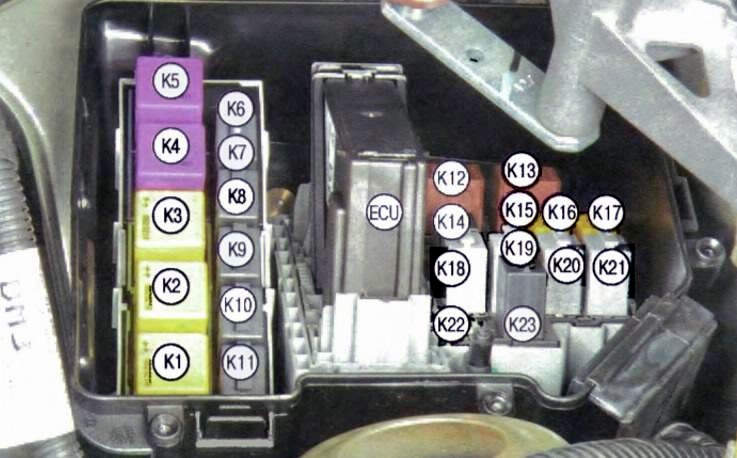

Bloque de relevo
Esquema
Descripción
| K1 | Relé de encendido (relé de descarga del interruptor de encendido), terminal “15” |
| K2 | Relé de arranque |
| CC | Relé de encendido (relé de descarga del interruptor de encendido), terminal “15a” |
| K4 | Relé de la bomba de combustible |
| K5 | Relé de la unidad de control del motor |
| KB | Relé de luz antiniebla |
| K7 | Relé del compresor del aire acondicionado |
| KB | Relé de luz de estacionamiento del lado izquierdo |
| K9 | Relé de luz de estacionamiento, lado derecho |
| K10 | Relé de luces altas |
| K11 | Relé de luz de cruce |
| K12 | Relé del ventilador del radiador |
| K13 | Relé del ventilador del radiador |
| K14 | Relé de luz de marcha atrás |
| K15 | Relé de la bomba del lavafaros |
| K16 | Relé de señal de giro a la derecha |
| K17 | Relé de señal de giro a la izquierda |
| K18 | Relé de la bomba del lavaparabrisas |
| K19 | Relé de la bomba del lavaparabrisas del portón trasero |
| K20 | Relé intermitente del limpiaparabrisas |
| K21 | Relé continuo del limpiaparabrisas |
| K22 | Relé de bocina de alarma antirrobo |
| K23 | Relé de bocina |
| ECU | Unidad de control eléctrico central |
Bloque de relés adicional
Hay relés responsables del funcionamiento del ventilador de refrigeración.

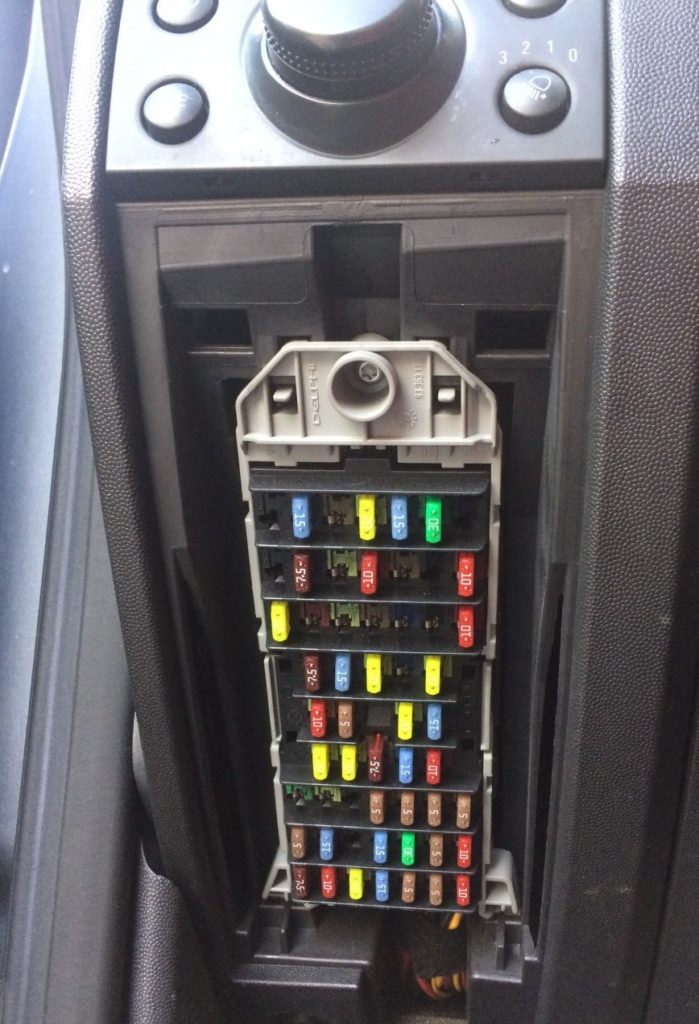

Caja de fusibles interior Opel Meriva A
Caja de fusibles
Para acceder, debe quitar la cubierta protectora.

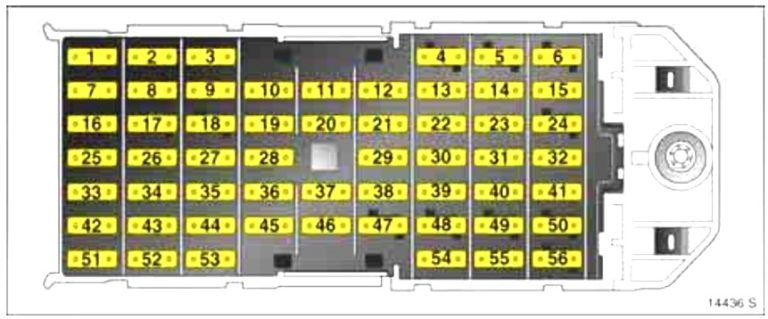

Esquema
Propósito de los fusibles
| 1 | Unidad de control eléctrico 7.5A |
| 2 | 5A Bloqueo de arranque del motor, luces de emergencia, iluminación exterior |
| 3 | Lavafaros 30A |
| 4 | Sistema de infoentretenimiento 20A, sistema de gestión de motor diésel |
| 5 | Reservar |
| 6 | Reservar |
| 7 | 10A Arrancador, sistema de control del motor diésel |
| 8 | Bocina 15A |
| 9 | 20A Sistema de inyección de combustible, bomba de combustible, calentador adicional |
| 10 | Indicadores de dirección 20A |
| 11 | Sistema de infoentretenimiento 20A, pantalla de información |
| 12 | 7.5A Vidrio del portón trasero con calefacción, espejos retrovisores exteriores con calefacción |
| 13 | 10A Cierre centralizado, alarma antirrobo |
| 14 | Sistema de control del motor de gasolina 7,5/15A |
| 15 | Sistema de gestión del motor diésel 10A (Z 17 DTH) |
| 16 | Toma de corriente 20A, encendedor de cigarrillos. |
| 17 | Reservar |
| 18 | Sistema de iluminación adaptativo 15A |
| 19 | Cierre centralizado 20A |
| 20 | 5A Iluminación interior |
| 21 | Lavacristales 15A |
| 22 | 20A elevalunas eléctricos de puerta trasera |
| 23 | Techo corredizo eléctrico 20A |
| 24 | Alarma antirrobo 5A |
| 25 | Limpiador de cristales de portón trasero 15A |
| 26 | 15A Sistema de encendido, sistema electrónico de gestión del motor. |
| 27 | 5A Sistema de gestión del motor, sistema de seguridad pasiva adicional (SRS), sistema de control dinámico de estabilidad (ESP) |
| 28 | Aire acondicionado 7.5A |
| 29 | Puerta del conductor con elevalunas eléctrico de 20 A. |
| 30 | Reservar |
| 31 | Sistema de gestión del motor 7,5/10A |
| 32 | Elevalunas eléctrico 20A de la puerta delantera derecha |
| 33 | 33A Unidad de control eléctrico central, bloqueo de arranque del motor, luces de advertencia |
| 34 | Limpiaparabrisas 30A |
| 35 | 5A Iluminación interior, espejo retrovisor electrónico, pantalla de información |
| 36 | 15A Luces de freno, sistema de frenos antibloqueo (ABS), sistema de control dinámico de estabilidad (ESP) |
| 37 | Encendedor de cigarrillos 20A , calentador adicional |
| 38 | 15A Asiento del conductor con calefacción |
| 39 | 15A Asiento del pasajero delantero con calefacción |
| 40 | 5A Faros adaptativos, control automático del nivel de luz |
| 41 | Luces de marcha atrás 15A |
| 42 | Ventilador de refrigeración del motor 5A |
| 43 | 5A Luz de estacionamiento en el lado izquierdo |
| 44 | 5A Luz de estacionamiento en el lado derecho |
| 45 | Luces antiniebla 10A |
| 46 | Luces antiniebla 15A |
| 47 | Dispositivo de acoplamiento de tracción 20A, toma de corriente |
| 48 | Calentamiento 30A del filtro separador del motor diesel |
| 49 | Reservar |
| 50 | 30A Calentamiento del filtro separador de un motor diésel. |
| 51 | Luz de cruce 10/15A para faro izquierdo |
| 52 | Luz de cruce 10/15A para faro derecho |
| 53 | 5A Techo corredizo eléctrico, elevalunas eléctricos, radio |
| 54 | Lámpara de luz de carretera 10A (bloque izquierdo – faro) |
| 55 | Lámpara de luz de carretera 10A (bloque derecho – faro) |
| 56 | Reservar |
Del funcionamiento del encendedor y tomas adicionales se encargan los fusibles número 16, 37 y 47 de 20A.

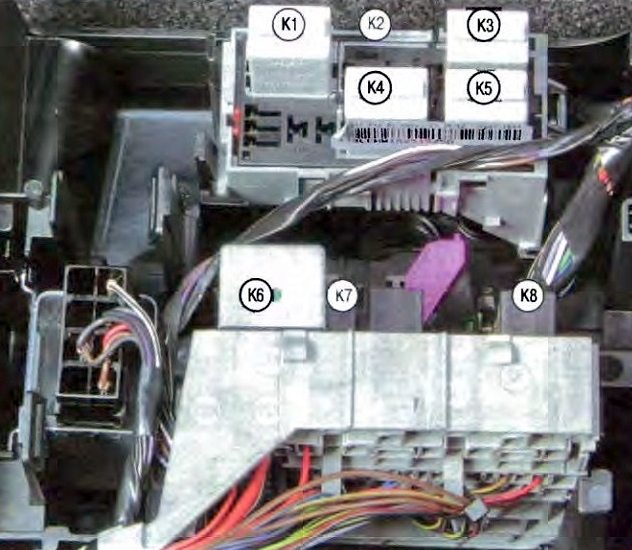

Bloque de relevo

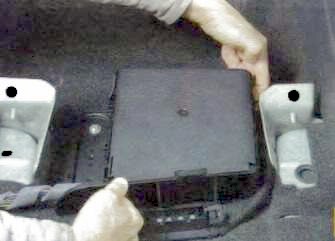

Está ubicado debajo del asiento del conductor.
Esquema
Decodificación de relé
| K1 | Bloqueo del portón trasero |
| K2 | Bloqueo de arranque del motor |
| CC | Bloqueo de puerta |
| K4 | Cerradura de la puerta del conductor |
| K5 | Desbloqueando las puertas |
| K6 | Vidrio de puerta trasera con calefacción y espejos exteriores con calefacción |
| K7 | Faros antiniebla |
| K8 | Limpiador de cristales del portón trasero |
| K9 | Equipo eléctrico trasero |
Y si tienes alguna duda, hazla en los comentarios.
