Opel Meriva B es la segunda generación de la gama de modelos Opel Meriva. Producido en 2010, 2011, 2012, 2013, 2014, 2015, 2016 y 2017 con motores de gasolina y diésel. Durante este tiempo, el coche fue rediseñado. En nuestra publicación mostraremos las ubicaciones de todas las unidades de control electrónico. Describiremos detalladamente las cajas de fusibles y relés del Opel Meriva b con esquemas y fotografías. Tenga en cuenta el fusible responsable del encendedor.
La finalidad de los elementos de los bloques puede diferir de los presentados y depender del año de fabricación y del país de entrega de su Opel Meriva B.
Ubicacion caja de fusibles Opel Meriva B

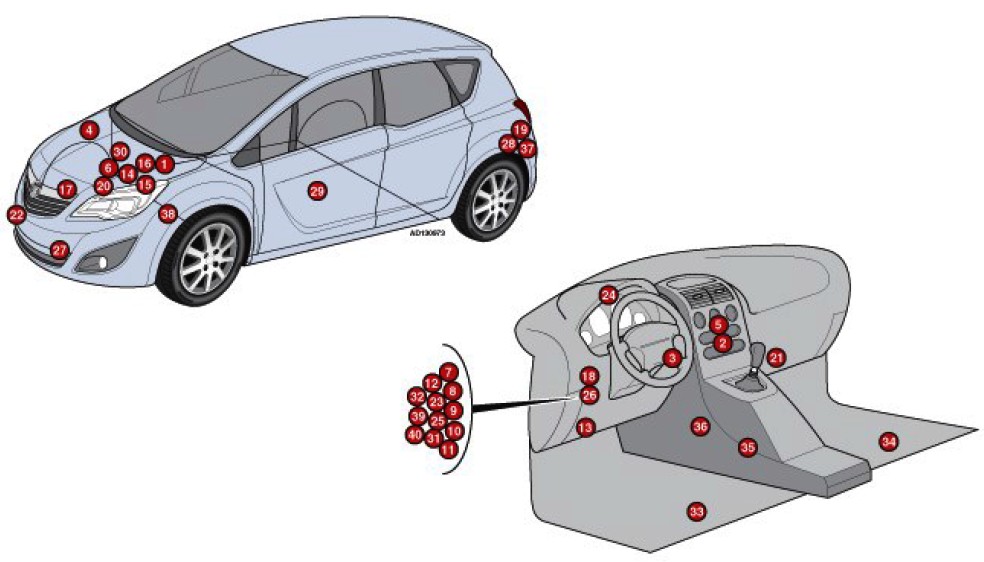

Disposición general de todas las unidades de control electrónico del Opel Meriva (B)
- Unidad de control electrónico ABS
- Unidad de control electrónico de aire acondicionado.
- Unidad de control antirrobo
- Sonido de alarma antirrobo
- Sistema de audio
- Batería acumulador
- Relé de apertura del maletero/puerta trasera (compartido con la caja de fusibles/relés del panel de instrumentos)
- Relé de cierre centralizado, puertas traseras (compartido con caja de fusibles/relés del panel de instrumentos)
- Relé de cierre centralizado (puerta del conductor) (compartido con caja de fusibles/relés del panel de instrumentos)
- Relé de cierre centralizado, puertas de pasajeros (compartido con caja de fusibles/relés del panel de instrumentos)
- Relé de bloqueo central (desbloqueo) 1 (vinculado a la caja de fusibles/relés del panel de instrumentos)
- Relé de bloqueo central (desbloqueo) 2 (vinculado a la caja de fusibles/relés del panel de instrumentos)
- Conector de diagnóstico (DLC)
- Módulo de control electrónico del motor (ECM)
- Caja de fusibles/relés, compartimento del motor 1
- Caja de fusibles/relés, compartimento del motor 2
- Caja de fusibles/relés, compartimento del motor 3 -Diesel
- Caja de fusibles/relés, panel de instrumentos
- Caja de fusibles/relés, maletero
- Unidad de control de bujías de precalentamiento
- Resistencia del motor del ventilador del calentador: al lado del motor del ventilador
- Señal acústica detrás del paso de rueda
- Relé de encendido auxiliar (vinculado a la caja de fusibles/relés del panel de instrumentos)
- Unidad de control del grupo de instrumentos
- Relé de lámpara interior (compartido con caja de fusibles/relés del panel de instrumentos)
- Unidad de control multifunción – funciones: cierre centralizado, luces exteriores, luces interiores, sistema de vigilancia del cinturón de seguridad
- Sensor de temperatura ambiente
- Unidad de control del sistema de aparcamiento – en el lado izquierdo del maletero
- Unidad de control del freno de estacionamiento – bajos del vehículo
- Unidad de control de dirección asistida
- Relé del motor de la bomba del lavaparabrisas trasero (compartido con la caja de fusibles/relés del panel de instrumentos)
- Relé del motor del limpiaparabrisas trasero (compartido con la caja de fusibles/relés del panel de instrumentos)
- Unidad de control de la calefacción del asiento del conductor – debajo del asiento del conductor
- Unidad de control de calefacción del asiento del pasajero – debajo del asiento del pasajero
- Unidad de control electrónico SRS
- Unidad de control telefónico
- Unidad de control eléctrico del remolque – en el lado izquierdo del maletero
- 38 Módulo de control electrónico de la transmisión (TCM) – en la transmisión
- Relé de la bomba del lavaparabrisas (vinculado a la caja de fusibles/relés del panel de instrumentos)
- Relé del motor del limpiaparabrisas (compartido con la caja de fusibles/relés del panel de instrumentos)
Caja de fusibles del capó Opel Meriva B
Debajo del capó hay dos cajas de fusibles. Uno al lado de la batería, el segundo en la tapa de la batería.

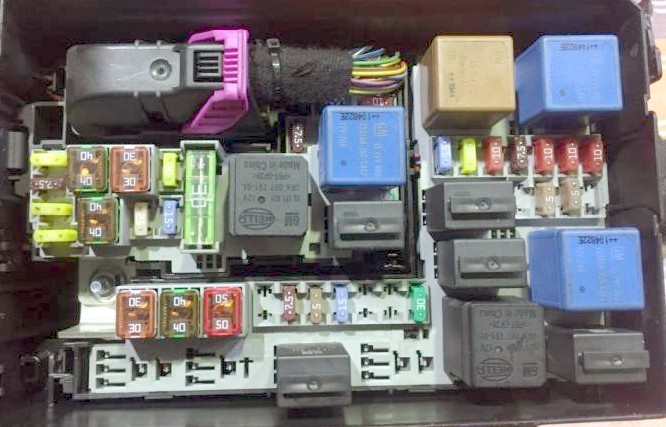

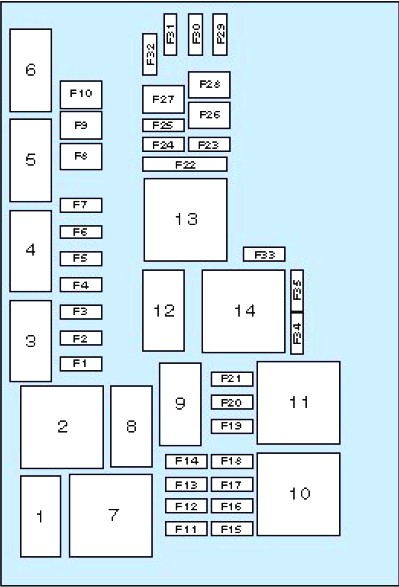

Caja de fusibles y relés
Foto
Esquema
Designación
| 1 | Relé de bocina |
| 2 | |
| 3 | |
| 4 | Relé de luces altas |
| 5 | Relé de embrague magnético del compresor de aire acondicionado |
| 6 | Relé de luz antiniebla |
| 7 | |
| 8 | |
| 9 | Relé de arranque |
| 10 | |
| 11 | |
| 12 | Relé de la bomba de combustible |
| 13 | Relé de desempañador de luneta trasera |
| 14 | Relé del conector de alimentación de accesorios |
| F1 | Arrancador 30A |
| F2 | 10A faro derecho |
| F3 | Control de motores 20A |
| F4 | Bocina 15A |
| F5 | Unidad de control multifuncional 7.5A |
| F6 | Control de motores de 7,5 A. |
| F7 | Luces antiniebla 15A |
| F8 | Motor del ventilador de refrigeración 20/40/50A |
| F9 | Unidad de control del motor del ventilador de refrigeración 20/40A |
| F10 | Sistema ABS/ESP 30A |
| F11 | Compresor de aire acondicionado 10A |
| F12 | 7.5A Ajuste del nivel de los faros |
| F13 | Sistema ABS/ESP 5A |
| F14 | Control de motores de 7,5 A. |
| F15 | Convertidor de voltaje 30A |
| F 16 | 10A faro izquierdo |
| F17 | Control de motores 5/10A |
| F18 | Control de motores de 7,5 A. |
| F19 | Sistema SRS de 10A |
| F20 | Control de motores 15/20A |
| F21 | Control de motores 15/20A |
| F22 | Unidad de control del freno de estacionamiento 30A |
| F23 | Conector de alimentación de accesorios de 20 A. |
| F24 | Bomba de combustible 15A |
| F25 | Sistema ABS/ESP 25A |
| F26 | 30A Desempañador de luneta trasera |
| F27 | Sistema ABS/ESP 40A |
| F28 | Aire acondicionado/calefacción 40A |
| F29 | Encendedor de cigarrillos de 20 A , toma de corriente para accesorios |
| F30 | 7.5A Aire acondicionado/calefacción |
| F31 | Elevalunas eléctrico 20A |
| F32 | Elevalunas eléctrico 20A |
| F33 | Espejos eléctricos de 7,5 A. |
| F34 | Sistema ABS/ESP 10A |
| F35 | Sistema SRS de 7,5A |
El fusible número 29 de 20 A es responsable del funcionamiento del encendedor y de los enchufes adicionales.

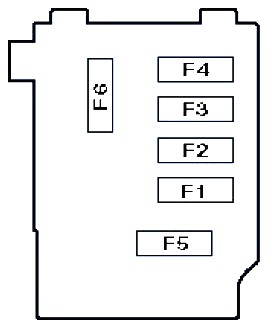

Bloque de batería
Consta de cartuchos fusibles de alta potencia.
Esquema
Objetivo
| F1 | (80A) |
| F2 | (100A) Caja de fusibles/relés del maletero |
| F3 | — |
| F4 | (80A) Dirección asistida |
| F5 | (250A) |
| F6 | (300A) Arrancador |

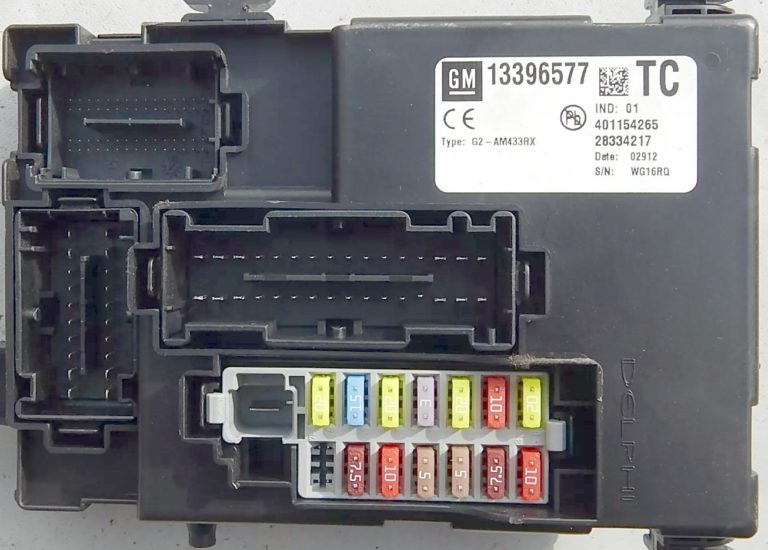

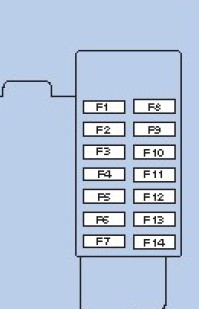

Caja de fusibles interior Opel Meriva B
Foto – ejemplo
Esquema
Descodificación
| F1 | 10A Cierre centralizado 20A Radio |
| F2 | Pantalla 10A, Instrumentos, Teléfono |
| F3 | Radio 20A, estéreo |
| F4 | 3/7,5A Interruptor de encendido, inmovilizador |
| F5 | Lavaparabrisas 20A |
| F6 | Motor de cierre centralizado 15A (tapa del maletero/puerta trasera) |
| F7 | Cierre centralizado 20A |
| F8 | Pantalla 20A, Instrumentos, Teléfono |
| F9 | Centralita multifunción 7,5/10A |
| F10 | Sistema SRS 5/7,5A, desbloqueo de puerta izquierda |
| F11 | 5A Desbloqueo de la cerradura de la puerta derecha |
| F12 | Luz de lámpara 10A, iluminación |
| F13 | 7.5A Sensor de lluvia, espejos |
| F14 | Reservar |

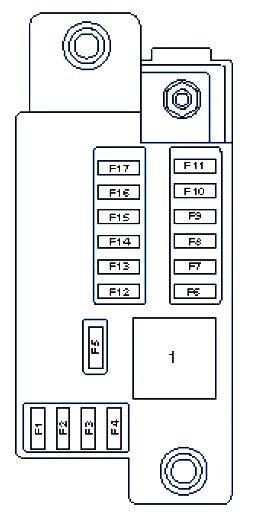

Fusible en el maletero Opel Meriva B
Está situado en el lado izquierdo del maletero, detrás de la cubierta protectora.
Esquema
Descripción
| 1 | Relé de faros |
| F1 | Faros delanteros 15A |
| F2 | — |
| F3 | — |
| F4 | — |
| F5 | — |
| F6 | Elevalunas eléctrico 20A |
| F7 | Faros 5A |
| F8 | Unidad de control eléctrico del remolque 20A |
| F9 | Asientos eléctricos 10A |
| F10 | Elevalunas eléctrico 20A |
| F11 | Sistema de estacionamiento 7.5A |
| F12 | 20A Lucas |
| F13 | — |
| F14 | Calefactor de asiento 15A |
| F15 | Unidad de control eléctrico del remolque 20A |
| F 16 | Asientos eléctricos 10A |
| F17 | — |
Eso es todo. Y si quieres ayudar a complementar el material, escribe en los comentarios.
