Caja de fusibles del capó Opel Mokka
Se encuentra al lado de la batería, debajo de la tapa protectora.

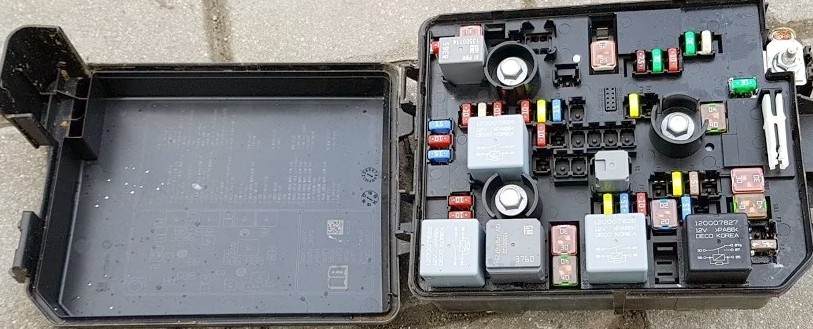

Foto

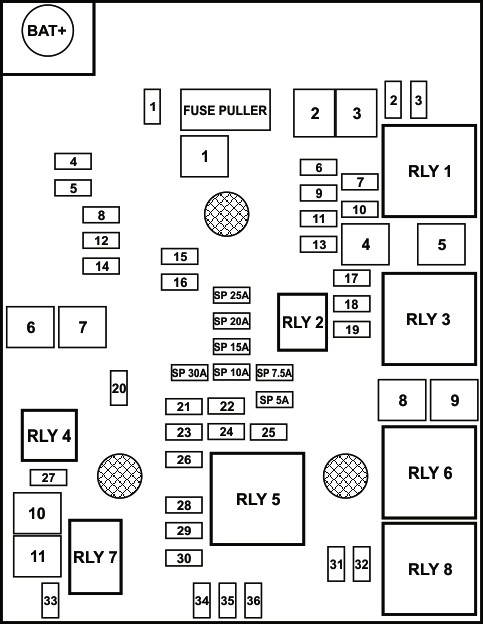

Esquema
Descripción
Opción 1
(2012 – 2016)
| 1 | Techo corredizo |
| 2 | Interruptor del espejo retrovisor exterior |
| 3 | Solenoide de ventilación |
| 4 | Reservar |
| 5 | Unidad de control electrónico del freno de válvula |
| 6 | 2013-2015: no utilizado |
| 2016: sensor de batería inteligente | |
| 7 | Reservar |
| 8 | Batería del módulo de control de la transmisión |
| 9 | 2013-2015: Control de voltaje ajustable BCM |
| 2016: no utilizado | |
| 10 | Módulo de control del sistema de combustible R/C/nivelación de faros |
| 11 | Limpiaparabrisas trasero |
| 12 | Ventana trasera con calefacción |
| 13 | Reservar |
| 14 | Espejos retrovisores externos con calefacción |
| 15 | Batería de la unidad de control del sistema de combustible |
| 16 | Módulo de asiento calefactado/Módulo de memoria |
| 17 | Módulo de control de transmisión R/C |
| 18 | Módulo de control del motor R/C |
| 19 | Bomba de combustible |
| 20 | Reservar |
| 21 | Relé del ventilador (caja de fusibles auxiliar) |
| 22 | Reservar |
| 23 | Bobina de encendido/inyector |
| 24 | Bomba de lavado |
| 25 | Reservar |
| 26 | Solenoide de purga del recipiente / Solenoide de válvula de agua / Sensores de oxígeno – Antes y después / Solenoide de turbocompresor (1,4 L) / Solenoide de turborreactor (1,4 L) |
| 27 | 2013-2015: no utilizado |
| 2016: bomba auxiliar de calefacción | |
| 28 | 2013-2015: no utilizado |
| 2016: Módulo de control del motor, caja de encendido eléctrico 1 | |
| 29 | Módulo de control del motor Encendido de la transmisión 2 |
| 30 | Sensor de masa de aire |
| 31 | luz alta izquierda |
| 32 | Luz alta derecha |
| 33 | Batería del módulo de control del motor |
| 34 | Alerta |
| 35 | Embrague del compresor del aire acondicionado |
| 36 | Luces antiniebla delanteras |
| Fusibles tipo J | |
| 1 | Unidad de control electrónico del freno de la bomba |
| 2 | Limpiador frontal |
| 3 | Motor del ventilador |
| 4 | CEI RC |
| 5 | No utilizado |
| 6 | No utilizado |
| 7 | 2013-2015: no utilizado |
| 2016: Solenoide de arranque (transmisión automática), no usado (transmisión manual) | |
| 8 | Ventilador de refrigeración bajo/medio |
| 9 | Ventilador alto |
| 10 | vicepresidente ejecutivo |
| 11 | 2013-2015: Solenoide de arranque |
| 2016: Solenoide de arranque de piñón (transmisión automática), solenoide de arranque (transmisión manual) |
Relé
- Reservar
- Relé de la bomba de combustible
- Relé del ventilador de refrigeración
- Relé de arranque
- Relé del tren de potencia
- Relé del ventilador de refrigeración
- Relé de arranque
- Relé del ventilador de refrigeración
Opcion 2
(2017 – 2022)
| Minifusibles | |
| 1 | Techo corredizo |
| 2 | 2018-2020: Interruptor del espejo retrovisor exterior/Ventana eléctrica del lado del conductor/Sensor de lluvia/Abre-puerta de garaje universal |
| 2021-2022: Interruptor del espejo exterior/Interruptor del elevalunas eléctrico del lado del conductor/Sensor de lluvia | |
| 3 | Solenoide de ventilación del cárter |
| 4 | – |
| 5 | Válvula del módulo de control electrónico de frenos |
| 6 | 2018-2021: sensor de batería inteligente |
| 7 | 2018-2020: bloqueo eléctrico de la columna de dirección |
| 8 | Módulo de control de transmisión/FICM |
| 9 | Módulo de detección automática de presencia |
| 10 | Interruptor de control del alcance de las luces/Motor de control del alcance de las luces/Cámara de visión trasera/Espejo retrovisor interior |
| 11 | Limpiaparabrisas trasero |
| 12 | Ventana trasera |
| 13 | Interruptor lumbar eléctrico |
| 14 | Espejo retrovisor exterior calefactable |
| 15 | Batería del módulo de control de combustible |
| 16 | 2018-2020: Módulo de asiento con calefacción/Módulo de memoria |
| 17 | 2018-2021: Convertidor TIM CC/CC/Módulo de control de combustible RC/Módulo de brújula |
| 2022: módulo de control del sistema de combustible RC | |
| 18 | Módulo de control del motor RC/ Módulo de control de la transmisión RC/ FICM RC |
| 19 | 2018-2020: bomba de combustible |
| 20 | – |
| 21 | Relé del ventilador (BEC opcional) |
| 22 | – |
| 23 | Bobina de encendido/bobina de inyector |
| 24 | Bomba de lavado |
| 25 | faro automático |
| arrasamiento | |
| 26 | EMS Var 1 |
| 27 | –/Bomba de calefacción auxiliar |
| 28 | –/Módulo de control del motor, transmisión/Encendido 3 |
| 29 | Módulo de control del motor Transmisión/Encendido 1/Encendido 2 |
| 30 | SEMVar 2 |
| 31 | Luz de carretera izquierda |
| 32 | Luz alta derecha |
| 33 | Batería del módulo de control del motor |
| 34 | rog |
| 35 | Embrague del aire acondicionado |
| 36 | 2018-2020: faros antiniebla delanteros |
| Fusibles de caja J | |
| 1 | Bomba del módulo de control electrónico de frenos |
| 2 | Limpiador frontal |
| 3 | Soplador de módulo de potencia lineal |
| 4 | MEK-RC |
| 5 | – |
| 7 | -/Solenoide de arranque |
| 8 | Ventilador de refrigeración bajo – medio |
| 9 | Ventilador de refrigeración – alto |
| 10 | 2018-2021: vicepresidente ejecutivo |
| 11 | Solenoide de arranque/engranaje de arranque |
| Relés U-Micro | |
| 2 | 2018-2020: bomba de combustible |
| 4 | 2018-2020: –/Bomba calentador auxiliar |
| HC-Micro Relés | |
| 7 | Arranque/engranaje de arranque |
| 10 | 2018-2020: arranque por solenoide |
| Minirelés | |
| 1 | Iniciar, Iniciar |
| 3 | Ventilador de refrigeración – medio |
| 5 | Relé del tren motriz |
| 8 | Ventilador de refrigeración: bajo |
| HC-Mini Relés | |
| 6 | Ventilador de refrigeración – alto |
Se puede instalar por separado un bloque adicional con relé, junto a:
- Bomba de vacío eléctrica
- Control del ventilador de refrigeración 1
- Control del ventilador de refrigeración 3
- No usado ni remolque
Caja de fusibles interior Opel Mokka

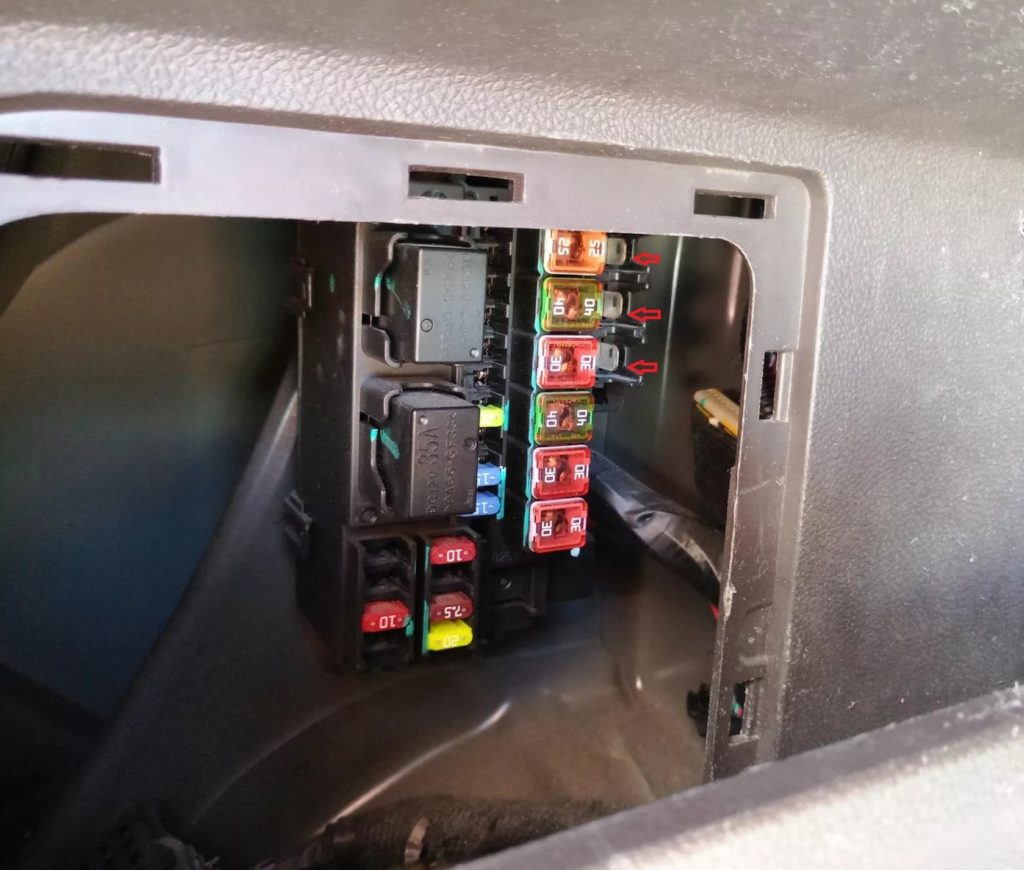

La caja de fusibles y relés del habitáculo se encuentra debajo del panel de instrumentos, en el lado del conductor. Para llegar a los fusibles, debes quitar el cajón de objetos pequeños.

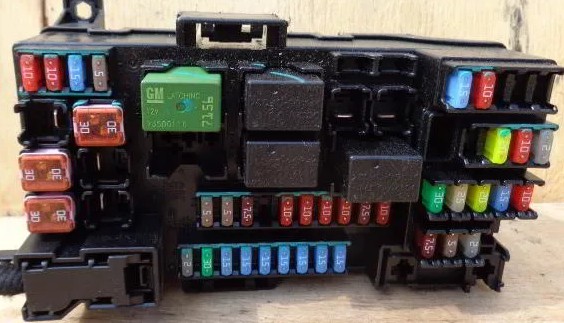

Foto – ejemplo

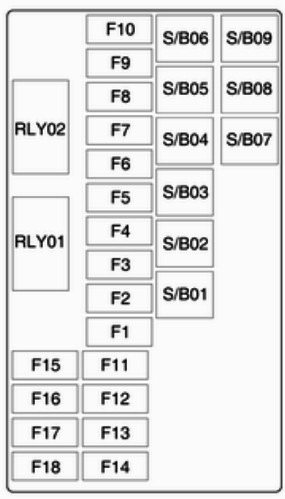

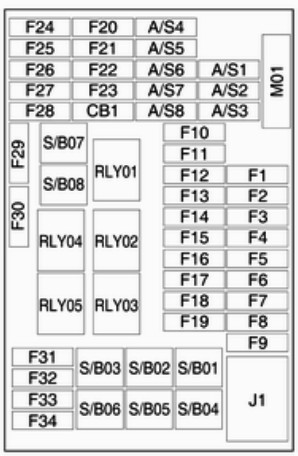

Esquema
Designación
Opción 1
(2012 – 2016)
| F1 | Unidad de control de carrocería 1 |
| F2 | Unidad de control de carrocería 2 |
| F3 | Unidad de control de carrocería 3 |
| F4 | Unidad de control de carrocería 4 |
| F5 | Unidad de control de carrocería 5 |
| F6 | Unidad de control de carrocería 6 |
| F7 | Unidad de control de carrocería 7 |
| F8 | Unidad de control de carrocería 8 |
| F9 | cerradura de encendido |
| F10 | Módulo de diagnóstico de seguridad |
| F11 | Conector de datos, cerraduras de puertas |
| F12 | Calefacción, ventilación y aire acondicionado MDL/ICS |
| F13 | Puertas traseras |
| F14 | Sistema de asistencia al aparcamiento |
| F15 | Advertencia de cambio de carril, espejo interior |
| F 16 | Módulo de iluminación frontal adaptativo |
| F17 | Ventana eléctrica, lado del conductor |
| F18 | Sensor de lluvia |
| F19 | Módulo de control de la carroceria |
| F20 | Interruptor iluminado en el volante. |
| F21 | Unidad de control de transmisión |
| F22 | Encendedor/enchufes |
| F23 | Reservar |
| F24 | Reservar |
| F25 | Reservar |
| F26 | Pantalla de detección automática de pasajeros |
| F27 | Combinación de instrumentos |
| F28 | Interruptor de faros/AFL/convertidor DC |
| F29 | Reservar |
| F30 | Reservar |
| a partir de 2016: batería del módulo de control de la transmisión | |
| F31 | Batería IPC, grupo de instrumentos |
| F32 | Radio / Teléfono / Conector auxiliar |
| F33 | Pantalla, sistema de infoentretenimiento |
| F34 | OnStar/UHP/DAB |
| M01 | PTC |
| S/B01 | Reservar |
| S/B02 | Reservar |
| S/B03 | Motor de elevalunas delantero |
| S/B04 | Motor de la ventana trasera |
| S/B05 | Relé de modo logístico |
| S/B06 | Reservar |
| S/B07 | Reservar |
| S/B08 | Reservar |
| CB1 | Reservar |
| Relé | |
| RLY01 | Relé accesorio |
| RLY02 | puertas |
| RLY03 | Repuesto |
| RLY04 | Repuesto |
| RLY05 | Modo logístico |
El fusible número 22 de 20 A es responsable del encendedor y de las tomas USB.
Opcion 2
(2017 – 2022)
| Fusibles | |
| F1 | Módulo de control de carrocería 1 |
| F2 | Módulo de control de carrocería 2 |
| F3 | Módulo de control de carrocería 3 |
| F4 | Módulo de control de carrocería 4 |
| F5 | Módulo de control de carrocería 5 |
| F6 | Módulo de control de carrocería 6 |
| F7 | Módulo de control de carrocería 7 |
| F8 | Módulo de control de carrocería 8 |
| F9 | Interruptor de encendido de lógica discreta |
| F10 | Sensor de batería del módulo de diagnóstico |
| F11 | Conector de enlace de datos |
| F12 | Módulo HVAC/ICS |
| F13 | Relé de puerta trasera |
| F14 | Módulo de puerta de enlace central |
| F15 | 2017–2021: Advertencia de cambio de carril / GENTEX |
| F16 | 2017-2020: Módulo de iluminación frontal adaptativo. |
| F17 | 2017-2020: Bloqueo eléctrico de la columna de dirección. |
| F18 | Módulo de asistencia de estacionamiento/advertencia de zona ciega lateral |
| F19 | Módulo de control de carrocería/control de voltaje variable |
| F20 | Muelle de reloj |
| F21 | Aire acondicionado/Toma auxiliar/PRNDL |
| F22 | Salida auxiliar/centro de CC |
| F23 | 2017-2020: módulo HVAC/ICS |
| F24 | — |
| F25 | Módulo OnStar/Eraglonass |
| F26 | 2017-2020: volante calefactable |
| F27 | 2017-2021: grupo de instrumentos/calentador auxiliar/pantalla de imagen virtual auxiliar |
| 2022: cuadro de instrumentos | |
| F28 | 2017-2020: remolque de alimentación 2 |
| F29 | 2017: panel frontal |
| 2018-2021: sistema de infoentretenimiento | |
| F30 | 2017-2020: CC/CC 400W |
| F31 | Batería del módulo del grupo de instrumentos |
| F32 | Módulo de Audio/Navegación Silver Box |
| F33 | 2017-2020: remolque de alimentación 1 |
| F34 | Entrada pasiva/inicio pasivo |
| Fusibles midi | |
| M01 | 2017-2021: Coeficiente de temperatura positivo |
| Fusibles S/B | |
| S/B01 | 2017-2021: asiento del pasajero eléctrico |
| 2022: Calentador HVAC adicional – 1 | |
| S/B02 | 2022: Calentador HVAC adicional – 2 |
| S/B03 | elevalunas electricos delanteros |
| S/B04 | Ventanas eléctricas traseras |
| S/B05 | Relé de modo logístico |
| S/B06 | Asiento del conductor eléctrico |
| S/B07 | — |
| S/B08 | 2017-2020: módulo de interfaz de remolque |
| Cortacircuitos | |
| CB1 | — |
| Relés | |
| RLY01 | Accesorio/Energía almacenada para accesorios |
| RLY02 | Puerta trasera |
| RLY03 | — |
| RLY04 | 2022: soplador |
| RLY05 | Modo logístico |
En esta versión, los fusibles nº 22 y 21 de 20 A se encargan del encendedor y de las tomas USB.
Fusible en el maletero Opel Mokka
Está situado en el lado izquierdo del maletero, detrás de la cubierta protectora.
Ejemplo de ejecución
Esquema
Objetivo
Opción 1
(2012 – 2016)
| 1 | Soporte lumbar del asiento del conductor |
| 2 | Soporte lumbar del asiento del pasajero |
| 3 | Amplificador |
| 4 | Conector del mazo de cables del remolque |
| 5 | Sistema de tracción total permanente |
| 6 | Indicación |
| 7 | Reservar |
| 8 | Remolque |
| 9 | Reservar |
| 10 | Reservar |
| 11 | Remolque |
| 12 | Sistema de navegación |
| 13 | Volante calefactable |
| 14 | Conector del mazo de cables del remolque |
| 15 | Volante |
| 16 | Sensor de agua en combustible |
| 17 | Espejo interior |
| 18 | Reservar |
| S/B01 | Asiento del conductor con ajuste eléctrico/módulo de memoria |
| S/B02 | Ajuste eléctrico del asiento del pasajero |
| S/B03 | Módulo de remolque |
| S/B04 | Inversor / Convertidor de voltaje |
| S/B05 | Batería |
| S/B06 | lavafaros |
| S/B07 | Reservar |
| S/B08 | Reservar |
| S/B09 | Reservar |
| RLY01 | Relé de encendido |
| RLY02 | Relevo de inicio |
Opcion 2
(2017 – 2022)
| Fusibles | |
| F1 | — |
| F2 | — |
| F3 | Amplificador |
| F4 | — |
| F5 | Módulo de control de tracción trasera |
| F6 | Luz de giro a la izquierda |
| F7 | Luz de giro a la derecha |
| F8 | — |
| F9 | — |
| F10 | — |
| F11 | — |
| F12 | — |
| F13 | — |
| F14 | — |
| F15 | — |
| F 16 | — |
| F17 | — |
| F18 | — |
| Fusibles S/B | |
| S/B01 | — |
| S/B02 | — |
| S/B03 | — |
| S/B04 | Módulo inversor CA/CC |
| S/B05 | — |
| S/B06 | — |
| S/B07 | Transformador CC 400 W |
| S/B08 | Transformador CC 400 W |
| S/B09 | — |
| Relés | |
| RLY01 | Luz de giro a la derecha |
| RLY02 | luz de giro a la izquierda |
Aún tienes preguntas? Pregúntales en los comentarios.
