El Opel Omega A se presentó en 1986, en una versión de lujo se llamó Opel Senator. Años de producción: 1987, 1988, 1989, 1990, 1991, 1992 y 1993. En esta publicación mostraremos una descripción de las unidades de control electrónico y su ubicación, describiremos detalladamente los fusibles y relés del Opel Omega A, y sus diagramas de bloques. . Tenga en cuenta los fusibles del encendedor de cigarrillos.
Ubicacion caja de fusibles Opel Omega A

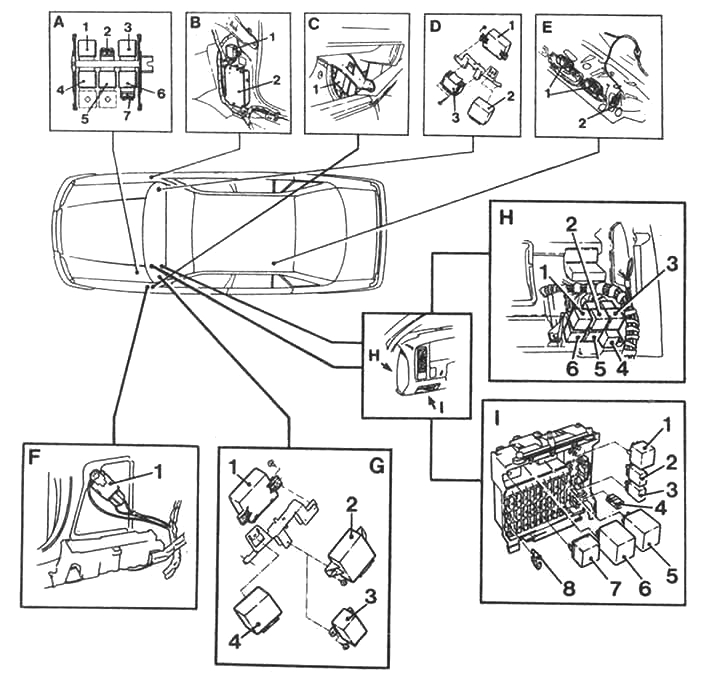

Esquema
Caja de fusibles del capó Opel Omega A
Bloque A
Ubicado en la esquina trasera izquierda del compartimiento del motor.
- Relé de inyección de combustible
- Fusible de encendido – motor 18 NV
- Relé de velocidad del motor – motor 18 NV
- Relé limitador de tensión ABS
- Relé del lavafaros/limpiador
- Relé del ventilador de refrigeración auxiliar
- Fusible adicional del ventilador de refrigeración
Caja de fusibles interior Opel Omega A
Bloque B
Montado en el soporte, debajo del panel inferior a la derecha.
- Unidad de control de cierre centralizado
- Unidad de control motronic
Bloque C
Está montado en el bastidor, debajo del panel inferior a la izquierda, y aquí se ubicará la unidad de control de los intermitentes.
Bloque D
Colgador inferior derecho del salpicadero.
- Sensor de bujía diésel
- Cambio de marcha automático descendente
- Relé de luz de cruce
Bloque E
Ubicado en el respaldo del asiento trasero.
- Relé de calefacción del asiento trasero
- Sensor de control de nivel de suspensión del vehículo
Bloque F
El relé de tiempo para el calentador del espejo exterior puede estar ubicado en el panel inferior.
Bloque H
Está montado en el soporte del relé detrás de la caja de fusibles.
- Relé del aire acondicionado
- Relé del ventilador del aire acondicionado
- Relé de giros
- Relé de sincronización del limpiaparabrisas/lavaparabrisas trasero
- Relé de bocina (modelos desde 1988)
- Relé del compresor del aire acondicionado
Bloque I
Esta caja principal de fusibles y relés está ubicada debajo del panel de instrumentos en el lado izquierdo del conductor.

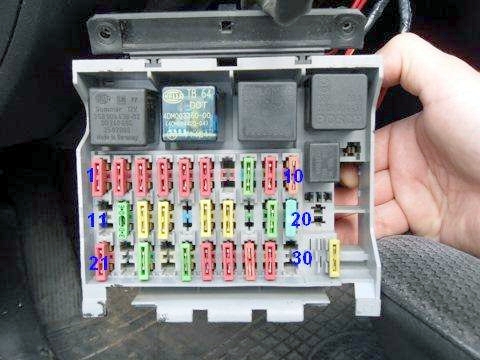

Foto – diagrama
Descripción de fusibles
| 1 | 10A Luces de posición lado izquierdo. |
| 2 | 10A Luces de posición lado derecho. |
| 3 | 10A Luz de carretera del faro izquierdo. |
| 4 | 10A Luz de carretera del faro derecho. |
| 5 | 10A Luz de cruce del faro izquierdo. |
| 6 | 10A Luz de cruce del faro derecho. |
| 7 | 10A (rojo) Luz de cruce. |
| 8 | 15A Luces de freno, intermitentes, ABS. |
| 9 | 30A Luces de marcha atrás, limpiaparabrisas, bocina. |
| 10 | 10A Luz antiniebla trasera. |
| 11 | Reserva 10A |
| 12 | Ventilador calefactor de 30A. |
| 13 | 20A Encendedor de cigarrillos, iluminación de guantera, asientos delanteros con calefacción. |
| 14 | Fuente de alimentación 20A para equipos eléctricos del remolque, suspensión regulable en altura. |
| 15 | 15A Luces de emergencia, reloj, luz de maletero, luz de cortesía, radio. |
| 16 | Bomba de combustible eléctrica de 20A. |
| 17 | Faros antiniebla de 20A. |
| 18 | 20A Luneta trasera calefactable. |
| 19 | Elevalunas eléctricos delanteros 30A. |
| 20 | 30A Elevalunas eléctricos traseros. |
| 21 | 10A Iluminación del cuadro de instrumentos, matrícula, compartimento motor. |
| 22 | Ventilador de refrigeración eléctrico de 30A. |
| 23 | Cierre centralizado 30A, asientos traseros calefactables. |
| 24 | 20A Luces de carretera adicionales. |
| 25 | Techo corredizo eléctrico 30A. |
| 26 | Lavafaros 10A. |
| 27 | 10A Transmisión automática, ABS. |
El fusible número 13 de 20 A es el responsable del encendedor.
Designación del relé
- Luneta trasera con calefacción o bocina
- Relé de faros antiniebla
- Relé de luces altas
- Extractor de fusibles
- Relé de sincronización del limpiaparabrisas/lavaparabrisas
- Bloque de señal de giro
- Bocina de emergencia
- Fusible
