Fusibles Opel Omega B

Opel Omega B es la segunda generación de la serie Opel Omega. Producido en 1994, 1995, 1996, 1997, 1998, 1999, 2000, 2001, 2002 y 2003. Durante este tiempo, el coche fue rediseñado. En esta publicación encontrarás una descripción de las cajas de fusibles y relés del Opel Omega B con esquemas y fotografías. Destacamos el fusible del encendedor.

El número de elementos de los bloques de su Opel Omega B y su finalidad pueden variar y depender del nivel de equipamiento y del año de fabricación del vehículo.

Caja de fusibles interior Opel Omega B

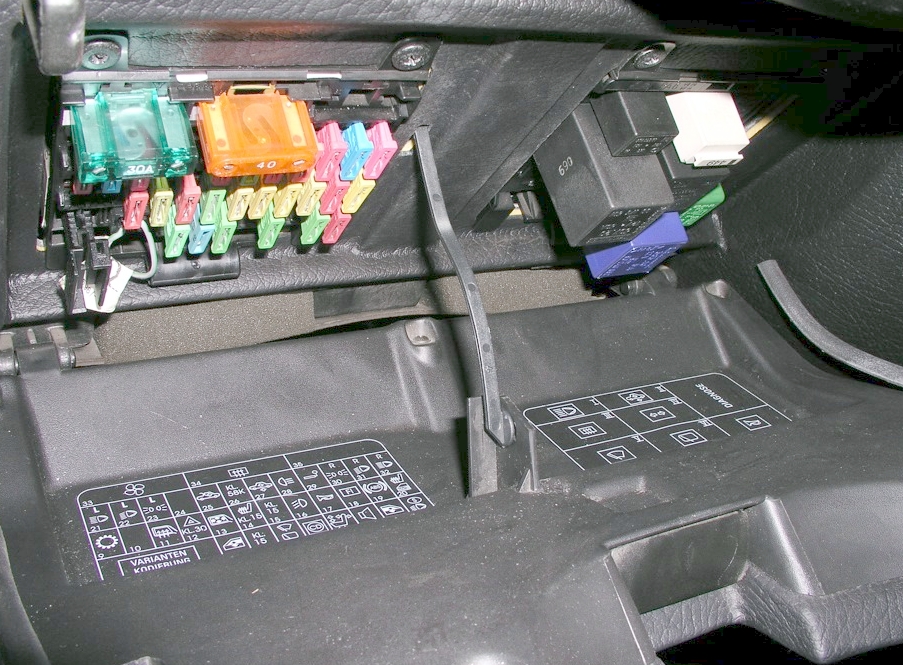

Todas las unidades del habitáculo están situadas debajo del panel de instrumentos, en el lado del conductor.

Caja de fusibles

Para acceder, baje la cubierta protectora, en cuya parte posterior debe haber un diagrama actual.

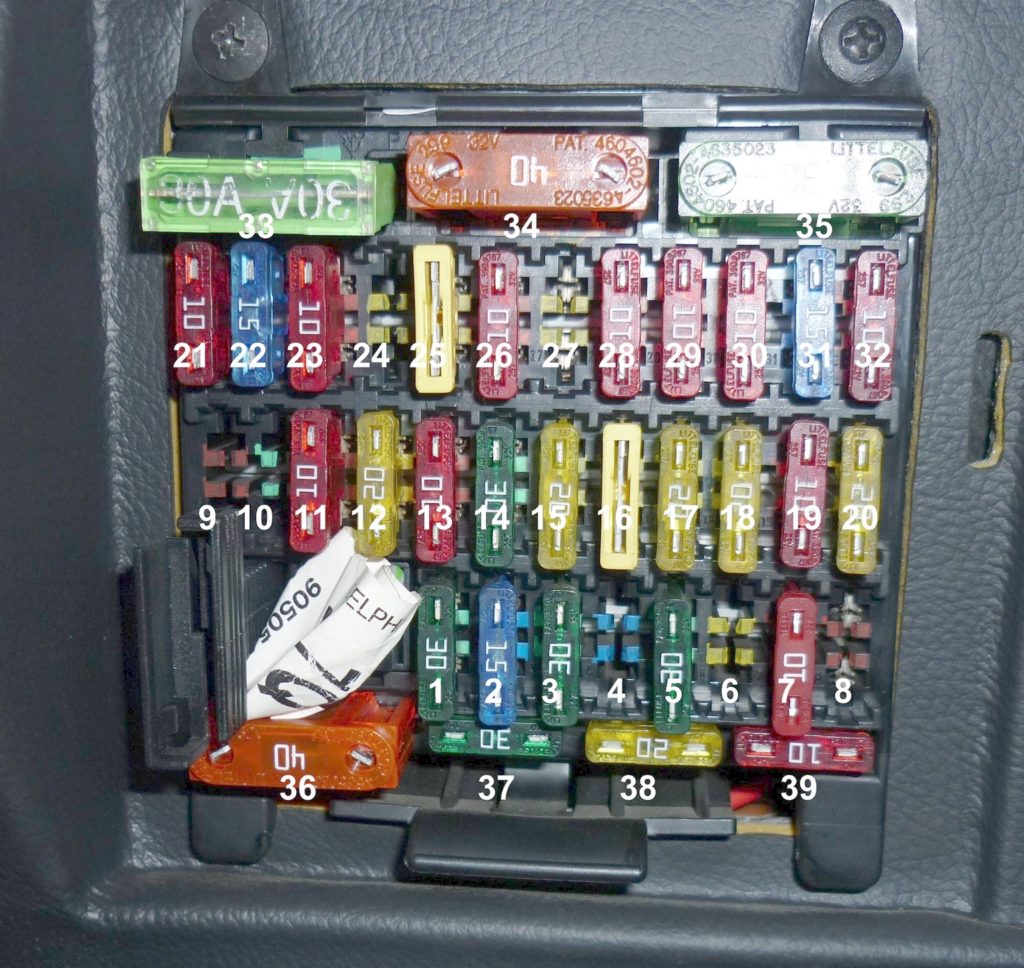

Foto – diagrama

Descripción

1Elevacristales eléctricos 30A para puertas de entrada.
215A Luces de señal de freno, luces de señal de giro
330A Limpiaparabrisas y lavaparabrisas, limpiaparabrisas trasero
4Motor del ventilador de refrigeración 15A.
5Accionamientos eléctricos de 30 A para controles de posición del asiento delantero
6Receptor de radio 20A
7Ventanas eléctricas de 30 A para puertas traseras.
8Luces de circulación diurna 10A
9Transmisión automática 10A
10Calentador de filtro de combustible 30A (para motores diésel)
11Espejos exteriores calefactables 10A
1220A Luces interiores, radio, control remoto de cierre centralizado, luces direccionales y de emergencia, pantalla multifunción
13Espejos retrovisores eléctricos 10A
14Dirección asistida de 30 A, encendedor de cigarrillos, sistemas de ventilación y aire acondicionado interiores, calefacción de asientos delanteros, desempañador de ventana trasera
1520A Luces de marcha atrás, luz de la guantera, sistema de control automático de altura de la suspensión trasera, techo corredizo eléctrico, luces del panel de instrumentos
16Bombillas de luz antiniebla 20A
17Bocina 20A
18Bomba de combustible 20A
19Sistemas ABS y TCS de 10A
2020A Cierre centralizado; Lámparas interiores que se encienden cuando se abre la puerta.
21Lámpara de luz de carretera izquierda 10A
2215A Luz de cruce del faro izquierdo, atenuador de luz del faro izquierdo
2310A Lámparas para luces de estacionamiento y de posición de la luz trasera izquierda
24Calentador de refrigerante 20A
25Techo corredizo eléctrico 20A
2610A Lámparas de matrícula, lavafaros
2720A Sistema automático de control de altura de la suspensión trasera
2820A Luz antiniebla trasera
29Circuito de alimentación eléctrica del remolque 20A (pin “30”)
3010A Lámparas para luces de estacionamiento y de posición de la luz trasera derecha
3115A Luz de cruce del faro derecho, atenuador de luz del faro derecho
32Lámpara de luz de carretera del faro derecho 10A
33Motor del ventilador de calefacción/ventilación interior 30A
3440A Desempañador de luneta trasera
35elevalunas eléctricos de puerta trasera 30A
36Fusible de repuesto de 40A
37Fusible de repuesto 30A
38Fusible de repuesto 20A
39Fusible de repuesto de 10 A.

El encendedor está controlado por el fusible número 14 a 30A.

Bloque de relevo

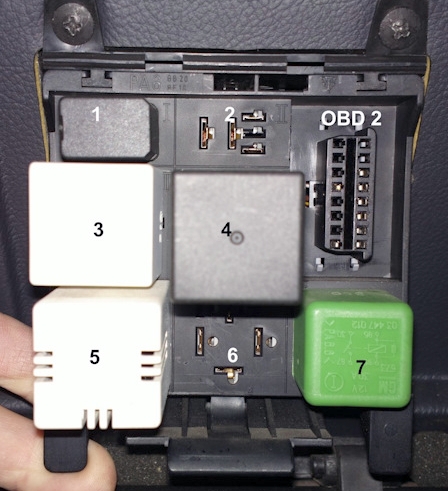

Esquema

Designación

  1. X3 – Relé de luz antiniebla trasera (GM 24 432 680)
  2. K19 – Relé para ajuste automático de altura de la suspensión trasera (GM 24 432 680)
  3. K35 – Relé para espejos retrovisores térmicos y luneta trasera (GM 09 175 931)
  4. K10 – Relé para intermitentes y luces de emergencia (GM 09 148 292)
  5. H27 – Zumbador para faros no apagados y llave izquierda (GM 024 433 182)
  6. K30 – Relé del motor del limpiaparabrisas trasero (GM 90 494 187)
  7. K63 – Relé de bocina (GM 03 447 012)
  8. DIG – Conector de diagnóstico OBDII Omega b

Bloque de relés adicional

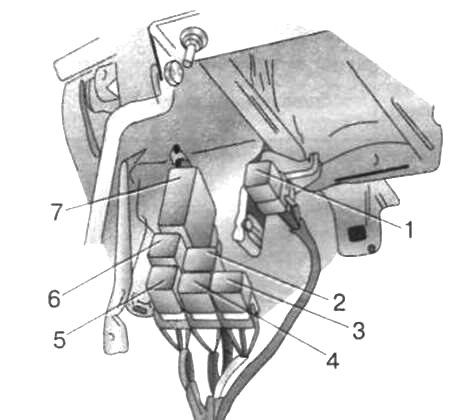

Esquema

Objetivo

  1. Relé de alarma/inmovilizador
  2. Relé de 1ª velocidad del ventilador del aire acondicionado
  3. Relé principal del aire acondicionado
  4. Relé de velocidad 4 del ventilador del aire acondicionado
  5. Reservar
  6. Relé de dirección asistida
  7. Reservar

Caja de fusibles del capó Opel Omega B

Caja de fusibles

Este bloque de fusibles de potencia está ubicado encima de la batería y está cubierto con una cubierta.

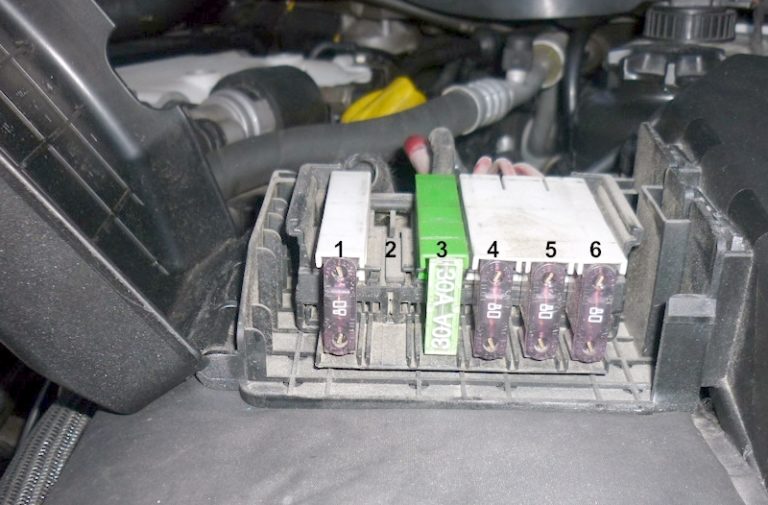

Esquema

Descodificación

  1. Bloque 80A ABS, TC y ESP
  2. Precalentador 80A
  3. ECU de 30 A, relé principal, relé de bomba de combustible
  4. 80A Interruptor de encendido, corriente a los fusibles 2, 3, 4, 8, 9, 13, 14, 15, 19, 51
  5. Corriente 80A para fusibles 1, 6, 7, 10, 20, 25, 27, 29
  6. Corriente 80A para fusibles 5, 12, 17, 24, 33

Caja de fusibles y relés

Está ubicado en el lado izquierdo del compartimiento del motor, al lado del pilar.

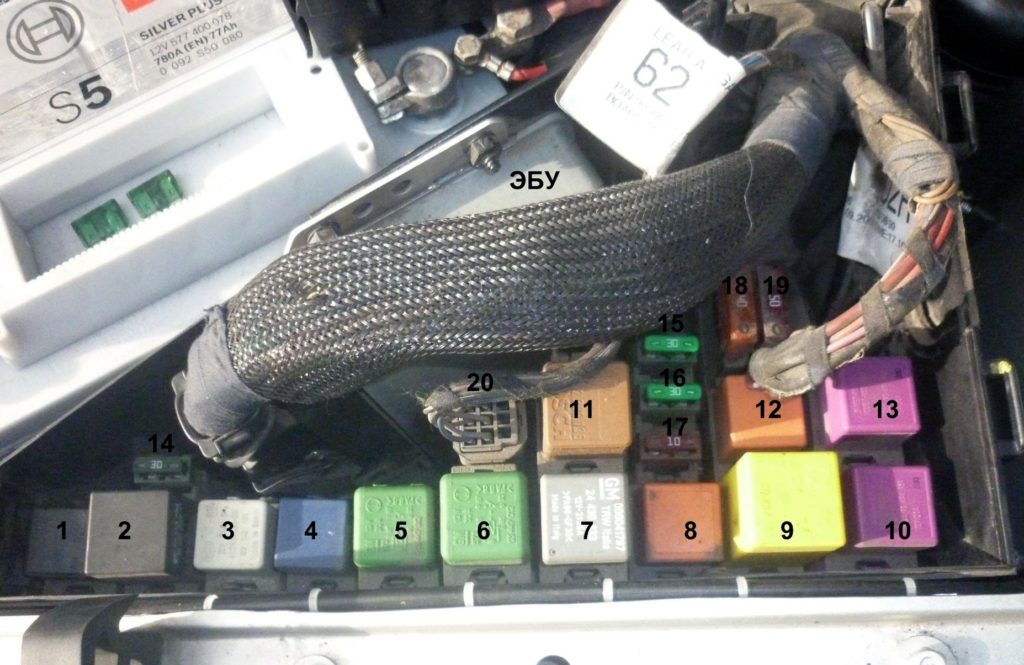

Foto – diagrama

Descripción

1Relé de suministro de aire del colector de escape (4RD003-520-13)
2Relé del limpiador de faros (GM 90 355 363)
3Relé de bomba de radiador adicional (GM 90192 481)
4Relé del ventilador de refrigeración del motor (GM 90 450 169)
5Relé del compresor de aire acondicionado (GM 03447 012)
6Relé del ventilador de refrigeración del motor (GM 03447 012)
7Relé ventilador aire acondicionado I velocidad (GM 24 430 433)
8Relé del ventilador del aire acondicionado, derecho (GM 90 459 640)
9Relé del motor del limpiaparabrisas (GM 90 494 187)
10Relé de inyección (GM 90 494 959)
11Relé ventilador aire acondicionado II velocidad (GM 90 491 314)
12Relé para ventilador de aire acondicionado izquierdo (GM 90 459 640)
13Relé de la bomba de combustible (GM 90 494 959)
14Fusible bomba lavafaros 30A
15Fusible del relé del ventilador de refrigeración del motor I velocidad
16Fusible del relé del ventilador de refrigeración del motor II velocidad
17Fusible del relé del ventilador
18Fusible del ventilador de refrigeración del motor 40A
19Fusible bomba de aire adicional purga catalizador 50A
