El monovolumen grande Opel Sintra se fabricó en Europa en los años 1996, 1997, 1998 y 1999. Este modelo también se conoce con los nombres de Chevrolet Venture y Pontiac Montana. En este material encontrará una descripción de los bloques de fusibles y relés del Opel Sintra con diagramas de bloques. Tenga en cuenta el fusible responsable del encendedor.

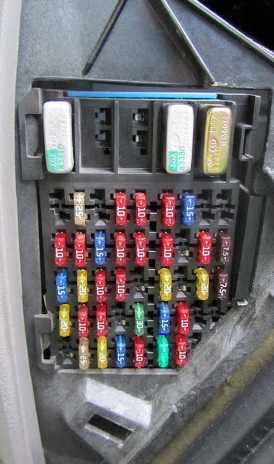

Caja de fusibles interior Opel Sintra
Está ubicado al final del tablero, detrás de la cubierta protectora.

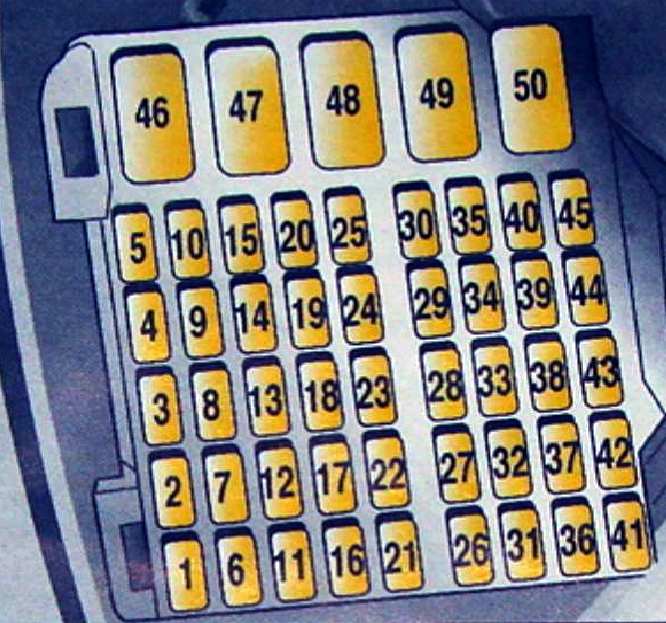

Esquema
Descripción
| 1 | Crucero 10A – control |
| 2 | Intermitentes 20A, luces de freno. |
| 3 | Bolsas de aire 15A, tensores de cinturones de seguridad |
| 4 | Encendedor de cigarrillos 10A , ventilador interior, pantalla |
| 5 | Pantalla de información 10A |
| 6 | Limpiacristales 25A |
| 7 | Desempañador de luneta trasera 10A, aire acondicionado, luz de marcha |
| 8 | escotilla 20A |
| 9 | Calefactor asiento delantero 10A |
| 10 | Limpiacristales 25A |
| 11 | centralita 20A |
| 12 | Cierre centralizado 10A, espejos laterales de conducción |
| 13 | centralita 10A |
| 14 | iluminación exterior 15A |
| 15 | Reservar |
| 16 | Cierre centralizado 15A, radio, display, aire acondicionado. |
| 17 | señal de giro 15A |
| 18 | Reservar |
| 19 | inmovilizador 10A |
| 20 | 10А ABS |
| 21 | luz antiniebla trasera 10A |
| 22 | Desempañador de ventana trasera 25A |
| 23 | Control de altura de manejo 20A (terminal 30) |
| 24 | Luz de cruce izquierda 10A |
| 25 | Luz de cruce derecha 10A |
| 26 | Encendedor de cigarrillos 30A, enchufes |
| 27 | Intermitentes 15A, luces de estacionamiento, marcador izquierdo |
| 28 | Unidad de escotilla de llenado de combustible 20A |
| 29 | 10A lado izquierdo |
| 30 | 10A lado derecho |
| 31 | Unidad de control de 7,5 A. |
| 32 | Receptor de radio 7.5A |
| 33 | pantalla 10A |
| 34 | Encendedor 15A |
| 35 | Reservar |
| 36 | Reservar |
| 37 | Reservar |
| 38 | 20А ABS |
| 39 | Espejos exteriores calefactables 10A |
| 40 | Reservar |
| 41 | Reservar |
| 42 | Reservar |
| 43 | 10А ABS |
| 44 | inmovilizador 10A |
| 45 | Reservar |
| 46 | elevalunas electricos 30A |
| 47 | Reservar |
| 48 | Asientos delanteros ajustables eléctricamente 30A, asientos delanteros con calefacción |
| 49 | Ventilador del radiador 30A, aire acondicionado. |
| 50 | iluminación exterior 20A |
Los fusibles 4 y 34 son responsables del funcionamiento del encendedor y enchufes adicionales.

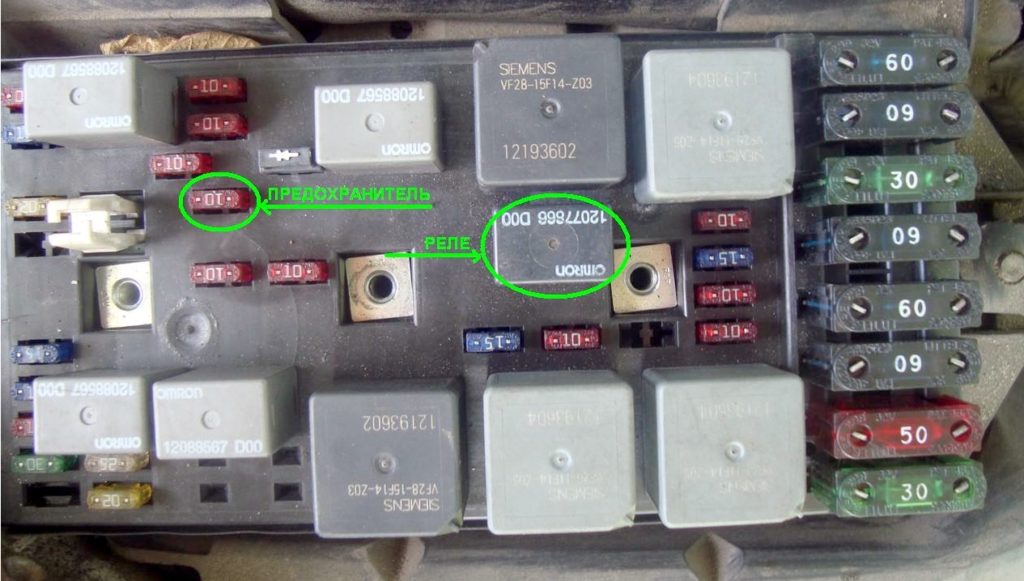

Caja de fusibles del capó Opel Sintra
Esta unidad está cubierta con una cubierta protectora y se encuentra no lejos de la batería.

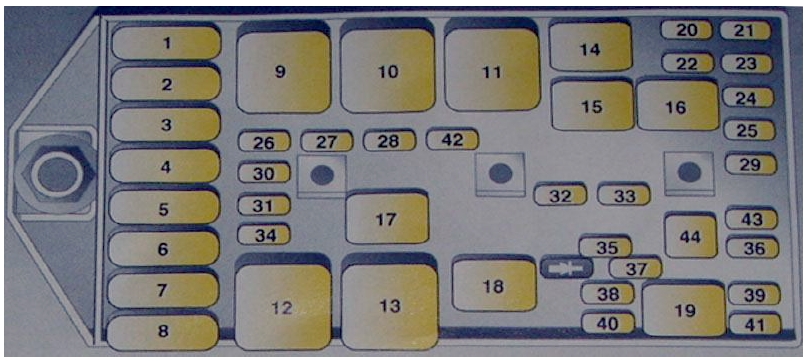

Esquema
Designación del fusible
| 1 | ventilador del radiador 30A |
| 2 | bomba de aire 50A |
| 3 | Fusible principal de 60 A. |
| 4 | Fusible principal de 60 A. |
| 5 | Fusible principal de 60 A. |
| 6 | ventilador del radiador 30A |
| 7 | Fusible principal de 60 A. |
| 8 | arrancador 60A |
| 9 – 19 | Relé |
| 20 | fusible de repuesto |
| 21 | fusible de repuesto |
| 22 | fusible de repuesto |
| 23 | fusible de repuesto |
| 24 | fusible de repuesto |
| 25 | luces antiniebla 10A |
| 26 | transmisión automática 10A |
| 27 | Reservar |
| 28 | Sensor de posición del árbol de levas 10A |
| 29 | Bocina 15A, alarma antirrobo |
| 30 | Sistema de encendido 10A, unidad de control del motor |
| 31 | luces de marcha atrás 15A |
| 32 | Luz de carretera derecha 10A |
| 33 | Luz de carretera izquierda 10A |
| 34 | ventilador del radiador 10A |
| 35 | bomba de combustible 10A |
| 36 | Lavafaros 20A |
| 37 | Lavafaros 10A |
| 38 | Sistema de inyección 10A, sistema de recirculación de gases de escape. |
| 39 | Unidad de control del motor 15A |
| 40 | sistema de inyección 10A |
| 41 | Transmisión automática 10A, ventilador del radiador. |
| 42 | Bomba de gasolina 15A, sonda lambda |
| 43 | Reservar |
