Opel Vectra C es la tercera generación de la gama de modelos Opel Vectra. El Vectra c se fabricó en 2002, 2003, 2004, 2005, 2006, 2007, 2008. Sobre esta base se construyó posteriormente el modelo de lujo Opel Signum. En esta publicación encontrarás una descripción de los bloques de fusibles y relés del Opel Vectra C, con esquemas de bloques y fotografías. Resaltemos el fusible responsable del encendedor.
El diseño de los bloques y la finalidad de los elementos de su Opel Vectra pueden diferir y depender del año de fabricación, el nivel de equipamiento eléctrico y el país de entrega.
Bloque en la cabina
Está ubicado en el extremo izquierdo del tablero, en el lado del conductor, y está cubierto con una funda protectora.

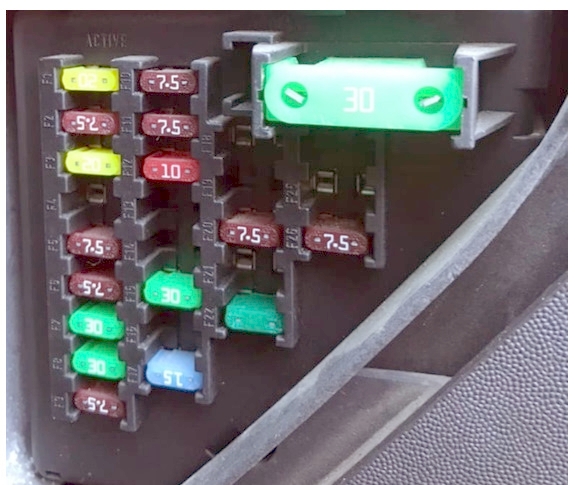

Foto – ejemplo
Esquema
Descripción
| 1 | Sistema de audio 20A, calefacción adicional, reproductor de DVD |
| 2 | 7.5A Aire acondicionado – control manual de temperatura, motor de ventilador de aire acondicionado/calefacción |
| 3 | 20A Lucas |
| 4 | Reservar |
| 5 | 7.5A Unidad de control eléctrico de puerta |
| 6 | Luces de freno 7.5A |
| 7 | Unidad de control multifuncional 30A 1 |
| 8 | Unidad de control eléctrico de puerta 30A |
| 9 | 7,5A Unidad de control multifuncional 1 |
| 10 | 7.5A Unidad de control eléctrico de la columna de dirección |
| 11 | Conector de diagnóstico (DLC) de 7,5 A |
| 12 | Protección contra sobrecarga de batería de 15 A. |
| 13 | Reservar |
| 14 | Reservar |
| 15 | Unidad de control eléctrico de la puerta del conductor 30A |
| 16 | Reservar |
| 17 | 15A Cuadro de instrumentos, pantalla multifunción |
| 18 | 7,5A Llave de encendido, aire acondicionado |
| 19 | Reservar |
| 20 | Sensor de movimiento lateral 7.5A |
| 21 | Telemática 7.5A |
| 22 | Encendedor de cigarrillos 30A |
| 23 | Aire acondicionado de 30 A: control manual de temperatura, motor de ventilador de aire acondicionado/calefacción |
| 24 | Reservar |
| 25 | Aire acondicionado de 7,5 A: control manual de temperatura, motor de ventilador de aire acondicionado/calefacción |
| 26 | Pantalla multifunción de 7,5 A, cuadro de instrumentos |
El fusible número 22 a 30 A es responsable del funcionamiento del encendedor.
Algunos relés pueden estar ubicados en la parte posterior del bloque.

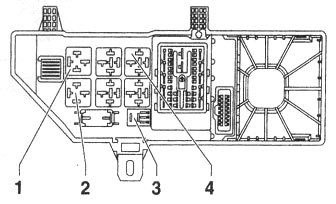

Esquema
Decodificación de relé
- Relé del circuito de encendido principal (Terminal 15a)
- Relé terminal 15
- Relé de ventilación interior
- Relé del motor del ventilador del calentador
Bloques debajo del capó
Unidad principal
Se encuentra junto a la batería y el caballete lateral, cubierto con una funda protectora, en cuya parte posterior se imprimirá el diagrama actual.

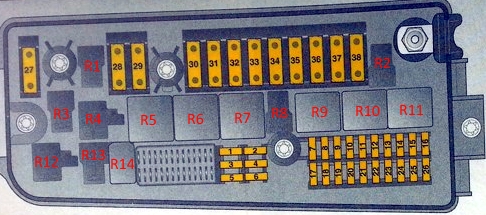

Esquema
Designación
| R1 | |
| R2 | |
| R3 | |
| R4 | |
| R5 | Relé de control del motor |
| R6 | Relé de arranque |
| R7 | Relé del motor del limpiaparabrisas (ON/OFF) |
| R8 | |
| R9 | Relé del circuito de encendido principal |
| R10 | Relé del motor del limpiaparabrisas (velocidad baja/alta del limpiaparabrisas) |
| R11 | Relé del lavafaros |
| R12 | |
| R13 | |
| R14 | Relé de embrague magnético del compresor de aire acondicionado |
| 1 | Unidad de control electrónico del motor 20A |
| 2 | Arrancador 25A |
| 3 | Bocina 20A |
| 4 | 10A Aire acondicionado – control climático |
| 5 | 15A Limpiaparabrisas/lavaparabrisas |
| 6 | Reservar |
| 7 | Unidad de control ESP 15A (control de estabilidad estable) |
| 8 | 10A Faros, calentadores de boquillas de lavaparabrisas |
| 9 | Dirección asistida 7.5A |
| 10 | Unidad de control del alcance de las luces 10A |
| 11 | Limpiaparabrisas 30A |
| 12 | Limpiaparabrisas 30A |
| 13 | Unidad de control ESP 7.5A (control de estabilidad estable) |
| 14 | Control de motores 10A |
| 15 | Unidad de control electrónico del motor 10A |
| 16 | Sistema de frenos antibloqueo (ABS) 7.5A |
| 17 | Reservar |
| 18 | Reservar |
| 19 | 5/10/15A Unidad de control del alcance de las luces, control del alcance de las luces, faros de xenón |
| 20 | 5A Control del alcance de los faros |
| 21 | Reservar |
| 22 | Reservar |
| 23 | Calentador auxiliar 20A |
| 24 | Voltaje de batería 30A |
| 25 | Voltaje de batería 30A |
| 26 | Reservar |
| 27 | Reservar |
| 28 | 60A Unidad de control para abrir/cerrar la tapa del maletero (puerta trasera) |
| 29 | Sistema de frenos antibloqueo (ABS) 40A |
| 30 | 60A Unidad de control para abrir/cerrar la tapa del maletero (puerta trasera) |
| 31 | Panel de instrumentos de caja de fusibles/relés de 60 A |
| 32 | Sistema de frenos antibloqueo (ABS) 40A |
| 33 | Relé de encendido principal de 60 A, caja de fusibles/relés, panel de instrumentos |
| 34 | 60A Unidad de control para abrir/cerrar la tapa del maletero (puerta trasera) |
| 35 | Motor del ventilador de refrigeración 30A/40A |
| 36 | Motor del ventilador de refrigeración 20A/30A |
| 37 | Sistema de faros adaptativos – AFL |
| 38 | Reservar |
Bloque adicional
Se puede colocar al lado del principal.

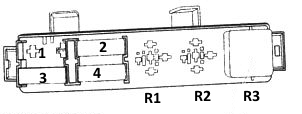

Esquema
Objetivo
Opción 1
- –
- Unidad de control de bujías incandescentes 60A
- Relé del calentador del filtro de combustible 30A
- Unidad de control de bujías incandescentes 60A
R3 – Relé del calentador del filtro de combustible
opcion 2
R2, R3 – Relé del calentador de combustible
- –
- Arrancador 30A
- –
- Bocina 20A
Bloque en el maletero
Esta unidad está ubicada en el maletero del lado izquierdo, en la guantera.

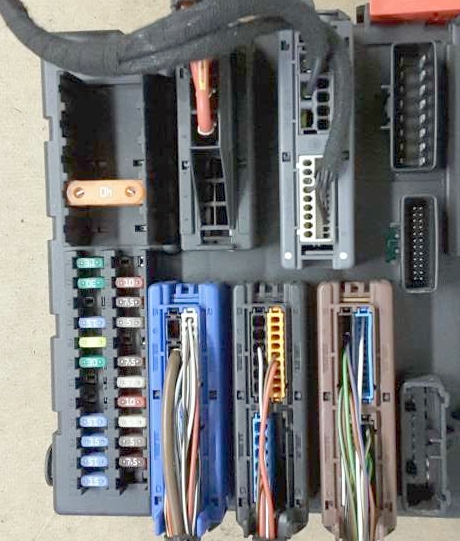

Foto
Diagrama de fusibles
Descripción
| 1 | Reservar |
| 2 | Reservar |
| 3 | Asiento eléctrico 40A |
| 4 | 40A Desempañador de luneta trasera |
| 5 | Asiento eléctrico 40A |
| 6 | Elevalunas eléctrico 30A – trasero derecho |
| 7 | Elevalunas eléctrico 30A – trasero izquierdo |
| 8 | 15A Calefacción del asiento trasero derecho |
| 9 | 15A Sistema antirrobo, bocina |
| 10 | Bomba de combustible 20A |
| 11 | Voltaje de la batería 25A |
| 12 | 12A Asiento calefactable – trasero izquierdo |
| 13 | Conector eléctrico del remolque 20A |
| 14 | 15A Limpiaparabrisas trasero |
| 15 | 15A Calefacción del asiento, sistema de ventilación del asiento, delantero izquierdo |
| 16 | 15A Calefacción del asiento trasero derecho |
| 17 | Conector de accesorios 15A |
| 18 | 30A Cerradura de maletero/portón trasero |
| 19 | Voltaje de batería 10A |
| 20 | Cierre centralizado 7,5A |
| 21 | Sensor de cambio de volumen 5A (sistema antirrobo) |
| 22 | Cerradura de maletero con mando a distancia 30A |
| 23 | Cable antirrobo 7.5A sobre vidrio (sensor de rotura de vidrio antirrobo) |
| 24 | Voltaje de la batería 25A |
| 25 | Sistema de control de suspensión 10A |
| 26 | 25A interruptor de encendido |
| 27 | 5A Sensor de ocupación, sistema de control de presión de neumáticos, sensor de lluvia, sistema de aire acondicionado |
| 28 | Sensores del sistema de aparcamiento de 7,5 A. |
| 29 | Reservar |

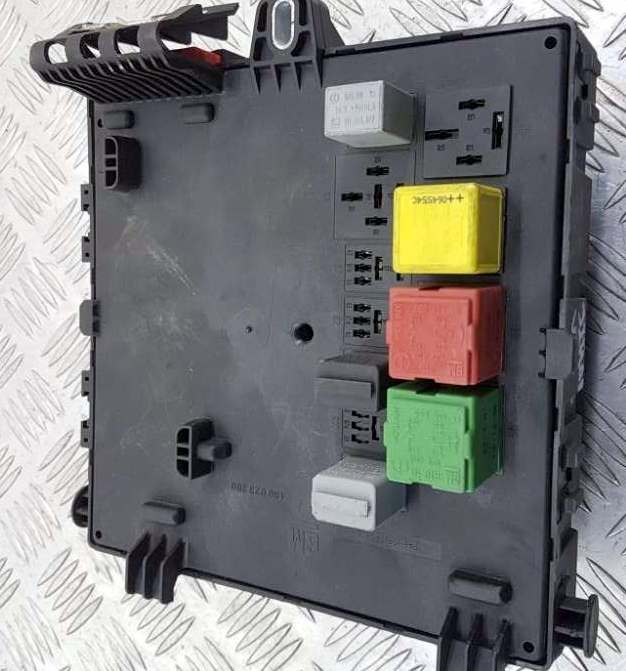

Algunos elementos del relé se pueden unir a la parte posterior del bloque.

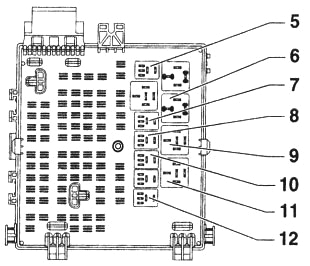

Diagrama de bloques de relé
Propósito del relevo
| 5 | Limpiaparabrisas trasero |
| 6 | Terminal 15 |
| 7 | Calefacción asiento trasero izquierdo |
| 8 | Asiento trasero derecho con calefacción |
| 9 | Ventana trasera con calefacción |
| 10 | Bocina/alarma antirrobo |
| 11 | Bomba de combustible |
| 12 | Cerradura única/tapa de llenado de combustible |
