La furgoneta compacta Opel Zafira A, la primera generación de la gama Zafira, se fabricó en los años 1999, 2000, 2001, 2002, 2003, 2004 y 2005. En este material mostraremos una descripción de las bloques de fusibles y relés del Opel Zafira A, con esquemas y fotografías. Resaltemos el fusible responsable del encendedor.
La finalidad de los fusibles y relés puede diferir de los mostrados y depende del año de fabricación, el país de entrega y el nivel de equipamiento de su Opel Zafira A.
Contents
Caja de fusibles interior Opel Zafira A

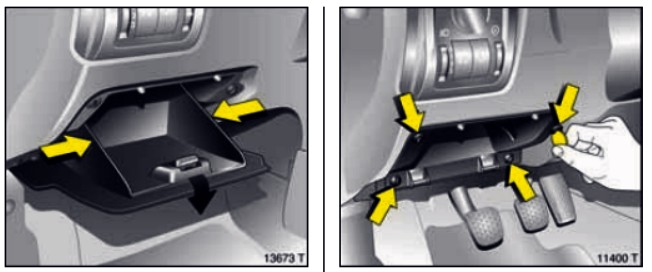

Está ubicado debajo del panel, detrás de la guantera. Para poder acceder a él, es necesario apretar ligeramente ambas paredes laterales, bajar completamente la guantera y desconectarla. Luego, use una moneda para girar los tornillos de montaje 90° y retire el soporte de la guantera.
Opción 1

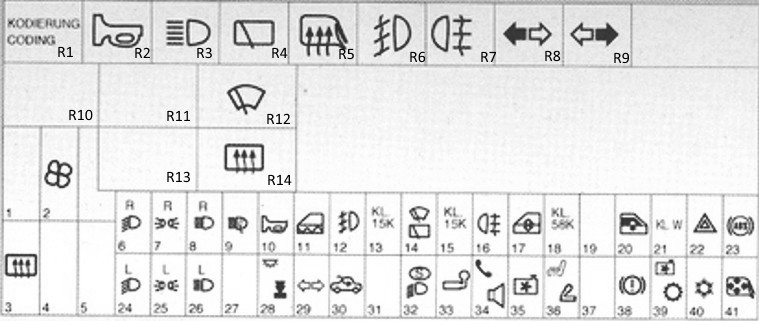

Esquema
Descripción
| R1 | — |
| R2 | Relé de bocina |
| R3 | Relé de luces altas |
| R4 | Relé del limpiaparabrisas trasero |
| R5 | Relé de espejo calefactado |
| R6 | Relé de luz antiniebla |
| R7 | Relé de luz antiniebla trasera |
| R8 | Relé de intermitentes – derecho |
| R9 | Relé de intermitentes – izquierdo |
| R1 | Transmisor de señal de audio del teléfono |
| R11 | — |
| R12 | Relé del motor del limpiaparabrisas |
| R13 | — |
| R14 | Relé de desempañador de luneta trasera |
| R15 | Unidad de control multifunción |
| 1 | — |
| 2 | 30A) Calefacción/aire acondicionado calefacción del asiento |
| 4 | — |
| 5 | — |
| 6 | 10A Faro derecho – luz de cruce, control de alcance de luces |
| 7 | 10A Luces delanteras/traseras (derecha), luz de matrícula |
| 8 | 10A Faro derecho – luz de carretera |
| 9 | Bomba lavafaros 30A |
| 10 | Bocina 15A |
| 11 | Cierre centralizado 20A |
| 12 | Luces antiniebla 15A |
| 13 | Pantalla multifunción de 7,5 A. |
| 14 | Motor del limpiaparabrisas 30A |
| 15 | 7,5A Elevalunas eléctricos, techo corredizo y retrovisores exteriores eléctricos |
| 16 | 10A Luz antiniebla trasera |
| 17 | Elevalunas eléctrico 30A |
| 18 | 7.5A Control del alcance de los faros |
| 19 | — |
| 20 | Elevalunas eléctrico 30A |
| 21 | Válvula solenoide 7.5A para bloquear la llave en el interruptor de encendido (transmisión automática), sistema antirrobo, sistema de audio |
| 22 | 15A Intermitentes/luces de advertencia de peligro, pantalla multifunción, computadora de viaje, indicadores |
| 23 | Sistema de frenos antibloqueo (ABS) 10A, dirección asistida |
| 24 | 10A Faro izquierdo – luz de cruce, control del alcance de las luces |
| 25 | 10A Balizamiento delantero/trasero (izquierdo), luz de matrícula |
| 26 | 10A Faro izquierdo – luz de carretera |
| 27 | — |
| 28 | Lámpara interior 20A |
| 29 | 10A Luz intermitente/advertencia de peligro, luz interior |
| 30 | 30A Lucas |
| 31 | — |
| 32 | Sistema de luces de circulación diurna 10A, sistema antirrobo |
| 33 | Conector eléctrico del remolque 20A – pin 30 |
| 34 | Sistema de audio 20A, pantalla multifunción. |
| 35 | Sistema de control de transmisión automática 10A, unidad de control del motor del ventilador de refrigeración, sistema de aire acondicionado |
| 36 | 20A Calefacción del asiento, fusible del encendedor de cigarrillos |
| 37 | — |
| 38 | 10A Luces de freno, sistema de control de transmisión automática, pantalla multifunción, control de crucero |
| 39 | Sistema de control de transmisión automática 7.5A, unidad de control del motor del ventilador de refrigeración, sistema de aire acondicionado |
| 40 | Unidad de control del motor del ventilador de refrigeración 7.5A, sistema de aire acondicionado |
| 41 | Espejos retrovisores calefactables 10A |
En esta versión, el fusible número 36 de 20A es el responsable del encendedor.
Opcion 2

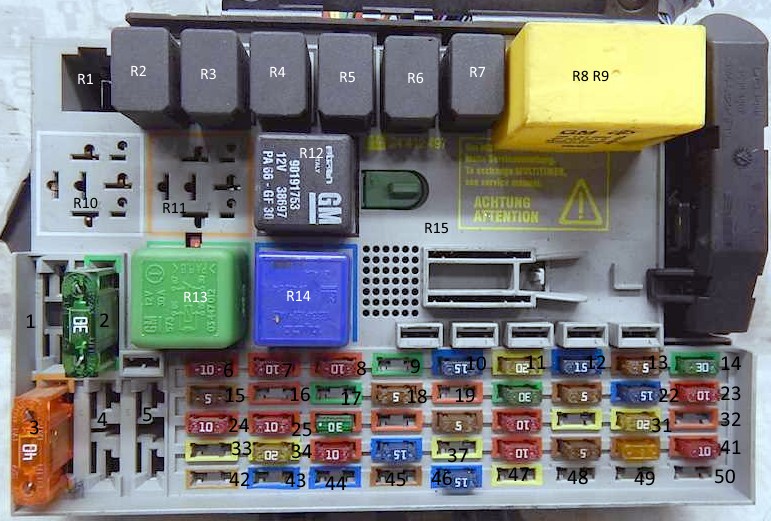

Foto – diagrama

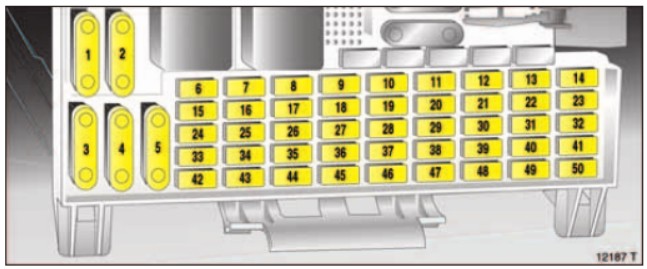

Diagrama de fusibles
Designación
| R1 | — |
| R2 | Relé de bocina |
| R3 | Relé de luces altas |
| R4 | Relé del limpiaparabrisas trasero |
| R5 | Relé de espejo calefactado |
| R6 | Relé de luz antiniebla |
| R7 | Relé de luz antiniebla trasera |
| R8 | Relé – interruptor de señal de giro |
| R9 | Relé del interruptor de señal de giro |
| R1 | Transmisor de señal de audio del teléfono |
| R11 | Convertidor de señal del sensor de velocidad de la rueda |
| R12 | Relé del motor del limpiaparabrisas |
| R13 | Relé de lámpara interior |
| R14 | Relé de desempañador de luneta trasera |
| R15 | Unidad de control multifunción |
| 1 | — |
| 2 | (30A) Calefactor/aire acondicionado calentador de asiento |
| 3 | (40A) Desempañador de luneta trasera |
| 4 | — |
| 5 | — |
| 6 | (10A) Faro derecho – luz de cruce, control de alcance de faros |
| 7 | (10A) Luces delanteras/traseras (derecha), luz de matrícula |
| 8 | (10A) Faro derecho – luz de carretera |
| 9 | (30A) Bomba lavafaros |
| 10 | (15A) Bocina |
| 11 | (20A) Cierre centralizado |
| 12 | (15A) Luces antiniebla |
| 13 | (5A) Pantalla multifunción |
| 14 | (30A) Motor del limpiaparabrisas, techo corredizo (convertible) |
| 15 | (5A) Ventanas eléctricas, techo corredizo, espejos exteriores eléctricos, lámpara interior, sistema antirrobo |
| 16 | (10A) Luz antiniebla trasera |
| 17 | (30A) Ventanas eléctricas |
| 18 | (5A) Control del alcance de las luces, luz de la matrícula |
| 19 | (10A) Sistema de audio, teléfono, display multifunción |
| 20 | (30A) Elevalunas eléctricos |
| 21 | (5A) Válvula solenoide para bloquear la llave en el interruptor de encendido (transmisión automática), sistema antirrobo, sistema de audio, teléfono |
| 22 | (15A) Intermitentes/luces de emergencia, pantalla multifunción, computadora de viaje, indicadores |
| 23 | (10A) Sistema de frenos antibloqueo (ABS), dirección asistida |
| 24 | (10A) Faro izquierdo – luz de cruce, control de alcance de faros |
| 25 | (10A) Luz de posición delantera/trasera (izquierda), luz de matrícula |
| 26 | (10A) Faro izquierdo – luz de carretera |
| 27 | (2A) Accionamiento del techo plegable |
| 28 | (5A) Bomba de iluminación interior |
| 29 | (10A) Luz de señal de giro/advertencia de peligro, lámpara interior, sistema de control de transmisión automática |
| 30 | (30A) Lucas |
| 31 | (20A) Sistema de limpiaparabrisas/lavaparabrisas trasero |
| 32 | (10A) Sistema de luces de circulación diurna, aviso de luces dejadas encendidas, sistema antirrobo, unidad de control del inmovilizador |
| 33 | (20A) Conector eléctrico del remolque – pin 30 |
| 34 | (20A) Sistema de audio, display multifunción, teléfono |
| 35 | (10A) Sistema de control de transmisión automática, unidad de control del motor del ventilador de refrigeración, sistema de aire acondicionado |
| 36 | (15A) Calefacción del asiento, fusible del encendedor de cigarrillos |
| 37 | (20A) Calefactor del asiento |
| 38 | (10A) Luces de freno, sistema de control de transmisión automática, pantalla multifunción, control de crucero |
| 39 | (5A) Sistema de control de transmisión automática, unidad de control del motor del ventilador de refrigeración, sistema de aire acondicionado |
| 40 | (5A) Unidad de control del motor del ventilador de refrigeración, sistema de aire acondicionado |
| 41 | (10A) Retrovisores exteriores calefactables |
| 42 | (5A) Sensor de ocupante del asiento, lámpara interior |
| 43 | (20A) Faro de xenón derecho 2002^ |
| 44 | (20A) Faro de xenón izquierdo 2002^ |
| 45 | (5A) Calefactores de asiento 2002^ |
| 46 | (15A) Gestión del motor 2002^ |
| 47 | (20A) Calentador auxiliar – Diésel |
| 48 | (5A) Accionamiento del techo plegable |
| 49 | — |
| 50 | (40A) Relé del motor del ventilador de refrigeración – 2.0 diésel/1.7 diésel con aire acondicionado |
El fusible número 36 de 15 A es responsable del funcionamiento del encendedor.
Caja de fusibles del capó

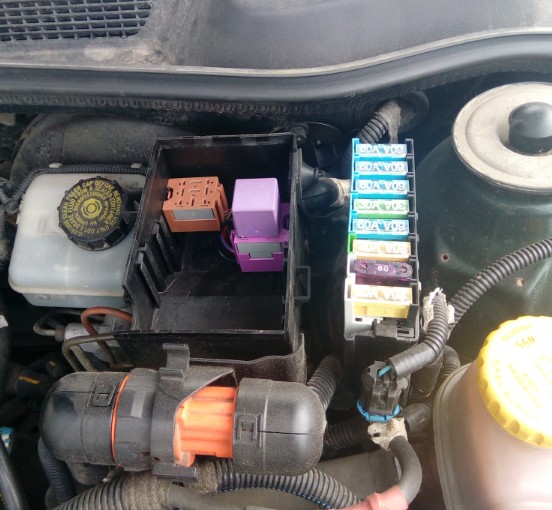

Debajo del capó hay 2 bloques separados: un bloque con fusibles y el segundo con relés.
El diagrama de bloques actual se imprimirá en la cubierta protectora.

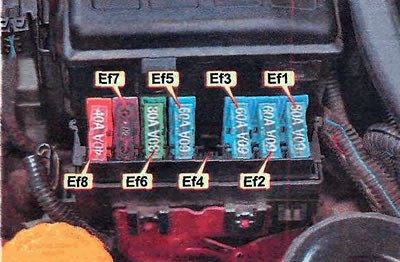

Opel Zafira A fuse location
Esquema
Descodificación
| Ef1 | 60A interruptor de encendido |
| Ef2 | Caja de fusibles/relés de 60 A: panel de instrumentos, luces bajas, luces de circulación diurna, sistema antirrobo, módulo de control del inmovilizador, control del motor |
| Ef3 | Circuitos de alimentación de 60 A para la mayoría de los electrodomésticos. |
| Ef4 | Motores eléctricos del ventilador del sistema de refrigeración 20A (Х12ХЭ – sin aire acondicionado) |
| Ef5 | ABS 60A |
| Ef6 | Control de motores 30A |
| Ef7 | Bomba de dirección asistida 80A |
| Ef8 | Motores eléctricos del ventilador del sistema de refrigeración 40A (gasolina – excepto X20XE con aire acondicionado) |
Bloque de relevo
Esquema
Opción 1
| 1 | — |
| 2 | Relé del motor del ventilador de refrigeración (excepto Z12XE) |
| 3 | Relé de bomba de combustible (excepto Z20LET/Z22SE) |
| 4 | Relé de la bomba de combustible (Z22SE/Z20LET) |
| 5 | Relé del motor de la bomba de refrigerante (Z20LET) |
| 6 | Relé del motor del ventilador de refrigeración |
| 7 | Relé de retardo del lavafaros |
| 8 | — |
Opcion 2
| 1 | — |
| 2 | Relé del motor del ventilador de refrigeración (X16SZR, X18XE1, X20XEV) |
| 3 | Relé del motor del ventilador de refrigeración (X14XE, X16XEL) |
| 4 | Relé de la bomba de combustible |
| 5 | — |
| 6 | Relé del motor del ventilador de refrigeración |
| 7 | Relé de retardo del lavafaros |
| 8 | — |
Y si quieres ayudar a complementar el material, escribe en los comentarios.
