La camioneta VW Amarok se fabricó en 2009, 2010, 2011, 2012, 2013, 2014, 2015, 2016. Luego, el automóvil se rediseñó y se actualizó, se produce desde 2017 hasta el presente. Hay 3 opciones de configuración en Amarok: Trendline, Comfortline y Highline con motores diésel y gasolina. En nuestro material puede familiarizarse con la descripción de las cajas de fusibles y relés del Volkswagen Amarok, sus diagramas y fotografías. Por separado, observamos el fusible del encendedor de cigarrillos.
Contents
Diseño de bloque

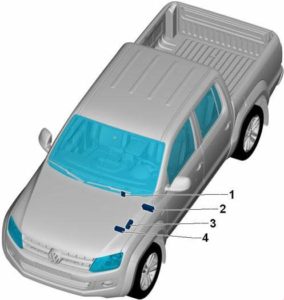

Para todos los modelos Volkswagen Amarok, la siguiente disposición es típica: la unidad principal con fusibles y relés en la cabina y la unidad en la tapa de la batería. Pero dependiendo del nivel de equipamiento eléctrico, es posible colocar tanto una unidad adicional como elementos individuales, especialmente para automóviles fabricados después de 2013.
- Fusible 1 para soplador de aire fresco -S97- y fusible 1 para centralita ABS
- Caja de fusibles C -SC- (72/68 fusibles)

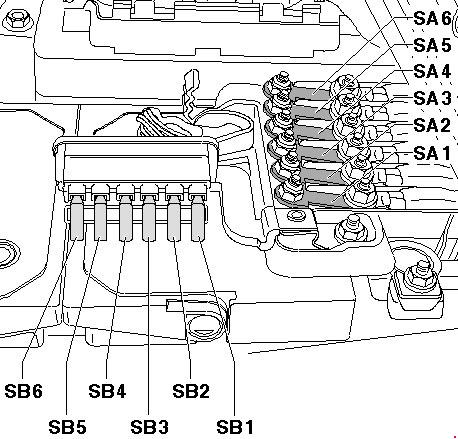

- Bloque de fusibles en la tapa de la batería (SA)
- Caja de fusibles en la tapa de la batería (SB)
Bloques en la cabina
Caja de fusibles principal
Se encuentra debajo del tablero del lado del conductor. Para acceder a los fusibles, se debe soltar la palanca de bloqueo. Después de eso, la caja de fusibles se puede bajar.

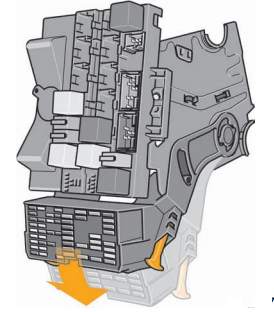

Ubicación
Bloque para 72 fusibles (modelos hasta 2013)

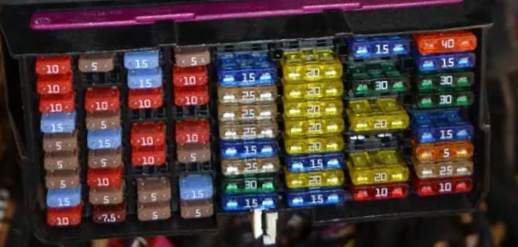

Ejemplo de foto

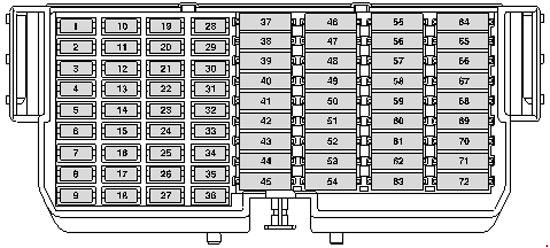

Esquema
Opción 1.
| 1 | 10A Centralita ABS, llave desactivación ASR y ESP, llave programa Drive |
| 2 | 10A Resistencia de calentamiento del surtidor del lavaparabrisas izquierdo, bloque de interruptores de la columna de dirección, interruptor del limpiaparabrisas, interruptor de la bomba del lavaparabrisas e interruptor del sistema de limpieza de faros |
| 3 | 10A Interruptor de luz de marcha atrás, Unidad de control de ayuda al estacionamiento / 15A Unidad de control de la red de a bordo, Luces de marcha atrás, Interfaz de usuario externa |
| 4 | 15A Cajetín de control de la red de a bordo, intermitente (borne 49), luz de freno (borne 54) |
| 5 | Medidor de masa de aire 5A |
| 6 | 5A Unidad de control de reconocimiento de remolque |
| 7 | Interfaz 5A para uso externo |
| 8 | Interruptor de encendido y arranque 5A / Interruptor de encendido y arranque 15A |
| 9 | 10A Centralita Airbag, Testigo desactivación airbag pasajero delantero |
| 10 | 5A Unidad de control del motor |
| 11 | 15A Centralita bloqueo diferencial |
| 12 | 10A Regulador de presión de combustible, válvula dosificadora de combustible, válvula de derivación del turbocompresor, válvula solenoide limitadora de presión de sobrealimentación, válvula solenoide 1 del recipiente, válvula de control del árbol de levas de admisión 1, válvula de aleta de admisión |
| 13 | 5A Válvula amortiguadora de escape, válvula de cambio del enfriador de EGR, válvula solenoide de control de presión de sobrealimentación |
| 14 | 15A Bomba del sistema de cebado de refrigerante después de apagar el motor, regulador de presión de combustible |
| 15 | 5A Relé de alimentación cl. 30, bomba de circulación |
| 16 | Bombilla de luz antiniebla trasera 10A / Estabilizador de voltaje 5A, Interfaz de diagnóstico de bus de datos |
| 17 | 5A Unidad de control de la red de a bordo |
| 18 | Bomba de lavado 7.5A |
| 19 | 15A Unidad de control red de a bordo, Resistencia retrovisor exterior |
| 20 | 15A Centralita red de a bordo, alimentación interna |
| 21 | 10A Unidad de control de la red de a bordo, Interruptor de desactivación del sistema de protección interior, Iluminación interior, Luces de posición |
| 22 | 5A Unidad de control del sistema de seguimiento de posición |
| 23 | 10A Unidad de control del motor |
| 24 | Sirena de alarma 10A |
| 25 | 10A Resistencia de calefacción de ventilación del cárter |
| 26 | 5A Lámpara del módulo de luz diurna derecho |
| 27 | 5A Lámpara del módulo de luz diurna izquierdo |
| 28 | 5A Interruptor de luces, Luz de matrícula, Conexión 8 en el mazo de cables principal / 15A Unidad de control de la red de a bordo, faros antiniebla, Luces de marcha atrás, Interfaz de usuario externa |
| 29 | 10A Motor de control de alcance del faro izquierdo, luz de cruce izquierda, interfaz de uso externo / 5A Interruptor de luz |
| 30 | Bombilla de luz alta izquierda de 10 A, unidad de control del grupo de instrumentos, interfaz de uso externo/relé de arranque de 5 A |
| 31 | 5A Interruptor Tiptronic, unidad de control de transmisión automática |
| 32 | 10A Bombilla de luz de carretera derecha |
| 33 | 5A Ajustador de retrovisores exteriores |
| 34 | 15A Unidad de control del motor |
| 35 | Elemento calefactor de sonda lambda 15A |
| 36 | 5A Relé de bomba de gasolina, Relé de alimentación cl. 30, Conmutador de pedal de embrague, Unidad de control de ventilador de radiador, Unidad de control de bujías de incandescencia |
| 37 | Bobina de encendido 20A |
| 38 | Toma 15A 12V |
| 39 | 25A Centralita reconocimiento remolque |
| 40 | 25A Centralita reconocimiento remolque |
| 41 | 25A Centralita reconocimiento remolque |
| 42 | 15A Interruptor de luz de freno, sensor de alta presión, sensor de contaminación del aire, sensor de temperatura y nivel de aceite, unidad de control de bloqueo del diferencial, unidad de control del grupo de instrumentos, unidad de control de ayuda al estacionamiento, unidad de control de la caja de transferencia, unidad de control del sistema de control de posición, luz indicadora de modo normal encendida el panel de control de la caja de transferencia, el fusible 16 en la caja de fusibles C, el conector de diagnóstico, la caja de interruptores de la columna de dirección, el sensor del ángulo de dirección, el interruptor de control de crucero |
| 43 | 25A Unidad de control de red de a bordo, Unidad de control de motor de limpiaparabrisas, Motor de limpiaparabrisas |
| 44 | 30A Unidad de control red de a bordo, Resistencia luneta trasera |
| 45 | 15A Conector de diagnóstico, Unidad de control del cuadro de instrumentos, Unidad de control del aire acondicionado, Unidad de control del Climatronic, Selector de modo y calefacción, Unidad de interruptor en la columna de dirección, Cable en espiral, Unidad de control del volante multifunción |
| 46 | 25A Centralita caja transfer |
| 47 | 20A Unidad de control de la red de a bordo, señal de tono alto, señal de tono bajo |
| 48 | 20A Centralita puerta conductor |
| 49 | 20A Unidad de control de la puerta del pasajero delantero |
| 50 | 20A Centralita puerta trasera izquierda |
| 51 | 20A Centralita puerta trasera derecha |
| 52 | enchufe 15A |
| 53 | 20A Faros antiniebla / 25A Unidad de control red de a bordo |
| 54 | Encendedor de cigarrillos 15A |
| 55 | 15A Motor regulacion alcance luz derecha, Bombilla luz de cruce derecha, Interfaz uso externo |
| 56 | 25A Unidad de control de bomba de combustible |
| 57 | 30A Botón de calefacción de asientos, Unidad de control de calefacción de asientos |
| 58 | 15A Interruptor Tiptronic, unidad de control de transmisión automática, solenoide de bloqueo de extracción de llave de encendido |
| 59 | Toma 20A 12V 2 |
| 60 | 5A Unidad de control de reconocimiento de remolque |
| 61 | 5A Unidad de control de reconocimiento de remolque |
| 62 | 20A Unidad de control de calefacción auxiliar, relé de bomba de refrigerante, relé de calefacción de agua auxiliar, bomba de circulación |
| 63 | Luz de la plataforma de carga 10A |
| 64 | 40A Interruptor de calefacción y modos de funcionamiento, unidad de control Climatronic, unidad de control de aire acondicionado |
| 65 | 15A Unidad de control del motor |
| 66 | 30A Unidad de control de la red de a bordo, Actuador de cierre centralizado para tapa de depósito, Actuador de cierre centralizado |
| 67 | Unidad principal 30A, unidad de control de pantalla de navegación por radio, estabilizador de voltaje, interfaz de diagnóstico de bus de datos |
| 68 | 7.5A Unidad de control del panel de control del teléfono |
| 69 | 15A Interfaz para uso externo |
| 70 | Interfaz 5A para uso externo |
| 71 | 25A Interfaz para uso externo |
| 72 | 10A Interfaz para uso externo |
El fusible número 54 de 15A es el responsable del encendedor.
Opcion 2.
| 1 | 10A Centralita ABS Pulsador desactivación ASR y ESP Pulsador programa conducción Centralita airbag Testigo desactivación airbag acompañante Conmutador luces |
| 2 | 10A Bloque de interruptores de la columna de dirección interruptor de limpiaparabrisas Interruptor de limpiaparabrisas intermitente Bomba del lavaparabrisas e interruptor del sistema de limpieza de faros |
| 3 | 15A Interruptor de luces Unidad de control de transmisión automática Selector de calefacción y modo de funcionamiento Unidad de control de aire acondicionado Potenciómetro para motor actuador de compuerta de distribución de aire delantera Unidad de control de Climatronic Relé del calentador de agua auxiliar Bomba de circulación |
| 4 | 15A Unidad de control del motor Medidor de masa de aire |
| 5 | Medidor de masa de aire 5A |
| Bobina de encendido 15A | |
| 6 | 5A Unidad de control de reconocimiento de remolque |
| 7 | Interfaz 5A para uso externo |
| 8 | 15A Interruptor de encendido y arranque Bocina de alarma Unidad de control del sistema de seguimiento de posición del vehículo |
| 9 | 5A Lámpara de iluminación de la plataforma de carga |
| 10 | 5A Interruptor Tiptronic Unidad de control de la transmisión automática Medidor de masa de aire Unidad de control del motor |
| 11 | 15A Centralita bloqueo diferencial |
| 12 | 10A Válvula solenoide de control de la presión de sobrealimentación Válvula solenoide del cartucho 1 Válvula de ajuste del árbol de levas de admisión 1 Válvula de derivación del turbocompresor Válvula de aleta de admisión Regulador de presión de combustible Válvula dosificadora de combustible |
| 13 | 7.5A Botón de calefacción del asiento izquierdo Botón de calefacción del asiento derecho Resistencia de calefacción del chorro del lavador izquierdo Resistencia de calefacción del chorro del lavador derecho |
| 14 | Regulador de presión de combustible 15A -N276 |
| 15 | 5A Relé de alimentación cl. treinta Bomba de circulación |
| 16 | 10A Luz de advertencia de la luz antiniebla trasera Luz de la luz antiniebla izquierda Luz de la luz antiniebla derecha |
| Estabilizador de voltaje 5A | |
| 17 | 5A Unidad de control de la red de a bordo |
| 18 | Bomba de lavado 7.5A |
| bomba de lavado 10A | |
| 19 | 10/15A Centralita red de a bordo Elemento calefactor del retrovisor exterior del lado del conductor Elemento calefactor del retrovisor exterior, lado del acompañante |
| 20 | 15/5A Centralita red de a bordo nutrición interna |
| 21 | 15A Centralita red de a bordo Interruptor de monitoreo interior Luz interior delantera Luz interior central Luz de posición delantera izquierda Luz de posición delantera derecha |
| 22 | No utilizado |
| 10A Unidad de control de la cámara de visión trasera | |
| 23 | 10A Unidad de control del motor |
| 24 | 5A Bloque de interruptores de la columna de dirección Interruptor para luz de cruce y señal luminosa (incl. luz de carretera) |
| 25 | 10A Resistencia de calefacción de ventilación del cárter |
| 26 | 5A Lámpara del módulo de luz diurna derecho |
| 27 | 5A Lámpara del módulo de luz diurna izquierdo |
| 28 | 5A B472 Conexión 8 en el mazo de cables principal Interruptor de luz Regulación del alcance de los faros Luz de matrícula izquierda Luz de matrícula derecha |
15A Centralita red de a bordo Faro antiniebla izquierdo Bombilla de luz antiniebla derecha Bombilla de luz de marcha atrás derecha Bombilla de luz de marcha atrás izquierda Interfaz para uso externo | |
| 29 | 10A Bombilla de luz de cruce izquierda Interfaz para uso externo |
| 5A Interruptor de luz | |
| 30 | 10A Bombilla luz de carretera izquierda Centralita en cuadro de instrumentos Interfaz para uso externo Centralita red de a bordo |
| 31 | Interfaz 5A para uso externo |
| 32 | 10A Bombilla de luz de carretera derecha |
| 33 | 5A Ajustador de retrovisores exteriores |
| 34 | 15A Unidad de control del motor Bomba de circulación de refrigerante después de la parada motor |
| 35 | Elemento calefactor de sonda lambda 15A |
| 36 | 5A Relé de la bomba de combustible Relé de alimentación cl. 30 Interruptor del pedal del embrague |
| 37 | Bobina de encendido 20A |
| No utilizado | |
| 38 | 40A Fusible 28, 29, 50 en la caja de fusibles Relé de la bomba de combustible Relé de los faros Relé de arranque Relé principal Relé de descarga cl. 58b |
| 39 | 25A Centralita reconocimiento remolque |
| 40 | 25A Centralita reconocimiento remolque |
| 41 | 41A Unidad de control de reconocimiento de remolque |
| 42 | 10/15A Botón start-stop Interruptor de luz de freno Interruptor de luz de marcha atrás Tacógrafo Sensor de alta presión Sensor de contaminación del aire Sensor de temperatura y nivel de aceite Unidad de control de bloqueo del diferencial Unidad de control de ayuda al estacionamiento Unidad de control de la caja de transferencia Luz indicadora de modo normal en el panel de control de la caja de transferencia Unidad de control Cambio descendente en el panel de control de la caja de transferencia Luz de advertencia de bloqueo del diferencial central en el panel de control de la caja de transferencia Luz de freno superior Conector de diagnóstico Bloque interruptor de paleta Sensor de ángulo de dirección Interruptor de control del control de crucero Botón SET del control de crucero Cable en espiral Unidad de control del volante multifunción |
| 43 | 30A Centralita red de a bordo Unidad de control del motor del limpiaparabrisas Motor del limpiaparabrisas |
| 25A Interruptor de luz | |
Estabilizador de voltaje 30A Unidad de control del cuadro de instrumentos Fusible 67 en caja de fusibles C | |
| 44 | 30A Centralita red de a bordo Relé luneta trasera térmica Elemento calefactor de luneta trasera |
| 45 | 15/10A Selector calefacción y modo de funcionamiento Toma de diagnóstico Centralita cuadro de instrumentos Centralita climatronic Sensor regulación ventilador Bitron delantero Sensor lluvia y luz Sensor sistema protección interior Centralita teléfono Tacógrafo Interruptor Tiptronic Solenoide bloqueo extracción llave encendido Relé eléctrico combustible bomba 2 Panel de visualización superior Receptor de señal de radio para calentador de agua auxiliar Bloque interruptor de paleta cable espiral Unidad de control del volante multifunción |
| 46 | 25/30A Unidad de control de la caja de transferencia |
| 47 | 25A Centralita red de a bordo tono alto señal de tono bajo |
| 48 | 30A Centralita puerta conductor |
| 49 | 30A Unidad de control de la puerta del pasajero delantero |
| 50 | 30A Centralita puerta trasera izquierda |
| 51 | 30A Centralita puerta trasera derecha |
| 52 | Encendedor de cigarrillos de enchufe 30A |
| 53 | 25/20A Centralita red de a bordo Lámpara del módulo de luz diurna izquierda Luz de cruce izquierda |
| 54 | 20A Interruptor de luz |
| 55 | 15/10A Mando de reglaje del alcance luminoso Luz de cruce derecha Interfaz para uso externo |
25/20A Centralita red de a bordo Lámpara del módulo de luz diurna derecha Luz de cruce derecha Interfaz para uso externo | |
| 56 | 25A Unidad de control de bomba de combustible |
| 57 | 30/25A Unidad de control de calefacción de asientos |
| 58 | 15A Interruptor Tiptronic Unidad de control de transmisión automática Solenoide de bloqueo de extracción de llave de encendido |
30A Centralita red de a bordo Unidad de control del motor del limpiaparabrisas Motor del limpiaparabrisas | |
| 59 | Toma 25A 12 V 2 y 3 |
| 60 | 20A Bombilla antiniebla izquierda Bombilla antiniebla derecha Interfaz para uso externo |
| Interfaz 5A para uso externo | |
| 61 | 30/15A Centralita red de a bordo Faro antiniebla izquierdo Faro antiniebla derecho Luz de marcha atrás derecha Luz de marcha atrás izquierda Interfaz para uso externo |
| 62 | 20A Unidad de control del calentador auxiliar Relé del ventilador de aire fresco Relé de la bomba eléctrica de combustible 2 Panel de indicadores de techo Receptor de radio del calentador de agua auxiliar Relé de la bomba de refrigerante |
| 15A Unidad de control del calentador auxiliar Relé del ventilador de suministro Relé de la bomba de refrigerante | |
| 30A Unidad de control del calentador auxiliar Relé del ventilador de aire fresco Relé de la bomba eléctrica de combustible 2 Panel de indicadores de techo Receptor de radio del calentador de agua auxiliar | |
| 63 | Interruptor de luz 30A |
| 5A Interruptor de luz Relé de arranque 1 Relé de arranque 2 | |
| 64 | Ventilador de suministro 40A |
| 65 | Señal de parada (Cl. 54) |
| 66 | 30A Centralita red de a bordo Actuador de cierre centralizado para trampilla de llenado Accionamiento del cierre centralizado de la puerta del conductor Unidad de cierre centralizado de la puerta del pasajero delantero Accionamiento de cierre centralizado, puerta trasera izquierda Accionamiento de cierre centralizado, puerta trasera derecha |
| 67 | 30A Unidad de control con pantalla del sistema de radionavegación Unidad principal Regulador de voltaje Unidad de control del cuadro de instrumentos Unidad de control con pantalla de navegación por radio dispositivo principal |
| 25A Headunit Unidad de control con pantalla de sistema de radionavegación | |
| 68 | 40A Interruptor de calefacción y modo de funcionamiento Unidad de control del aire acondicionado Relé de aislamiento del ventilador de suministro Unidad de control de aire acondicionado |
| 69 | 15A Interfaz para uso externo |
| 70 | No utilizado |
| 40/30A Relé de arranque 1 Relé de arranque 2 | |
| 71 | 30A Interfaz para uso externo |
| 72 | Interfaz 5/10A para uso externo |
En esta versión, el fusible número 52 es el responsable del encendedor de cigarrillos.
Bloque para 68 fusibles (modelos a partir de 2013)
Desde julio de 2013, se ha instalado una nueva caja de fusibles SC de 68 tomas en los automóviles Volkswagen Amarok (debajo del panel frontal en el lado del conductor). Se diferencia principalmente visualmente del antiguo bloque de 72 enchufes en que alterna filas verticales de fusibles más pequeños (MINI, 8 piezas seguidas) con filas de fusibles más grandes (ATO, 9 piezas seguidas). En el antiguo bloque de 72 enchufes, primero había 4 filas de fusibles MINI, luego 4 filas de fusibles ATO, 9 piezas en cada fila.

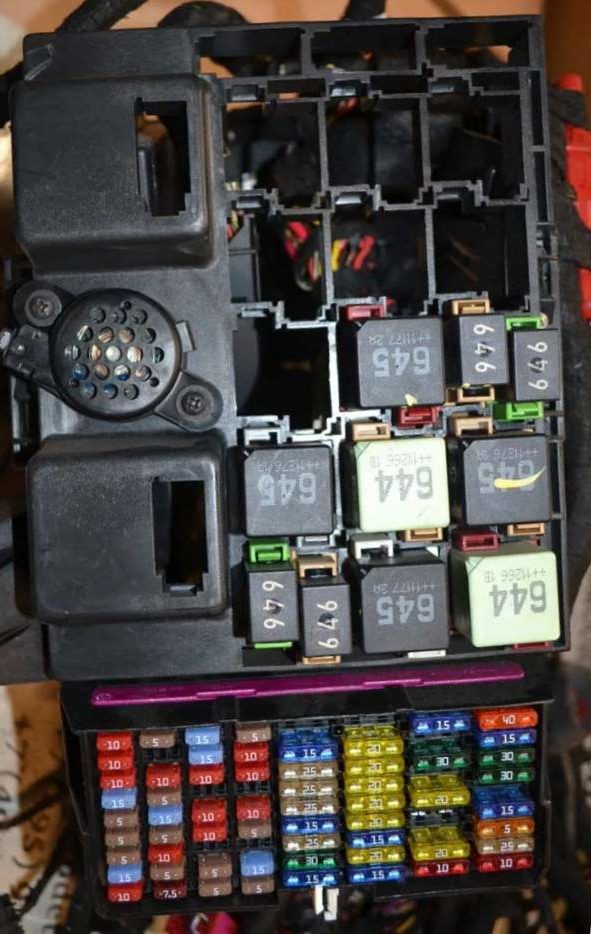

Foto

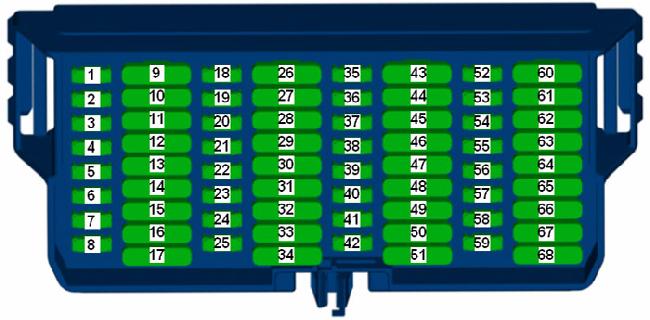

Esquema
Objetivo
| 1 | bomba de lavado 10A |
| 2 | 15A Conmutador calefacción y selección de modo Sensor regulación ventilador Bitron, delantero Unidad de control Climatronic Unidad de control aire acondicionado Unidad de control sistema de seguimiento de posición del vehículo Unidad de control cambio automático Unidad de control de red de a bordo nutrición interna |
| 3 | 15A Interruptor de encendido y arranque Unidad de control del sistema de seguimiento de posición del vehículo Unidad de control de red de a bordo nutrición interna |
| 4 | 15A Sirena de alarma Relé de alimentación cl. treinta Bloque interruptor de paleta Interruptor para luz de cruce y señal luminosa (incl. luz de carretera) |
| 5 | 15A Centralita bloqueo diferencial |
| 6 | 15A Centralita red de a bordo Faro antiniebla izquierdo Faro antiniebla derecho Luz de marcha atrás izquierda Luz de marcha atrás derecha Interfaz para uso externo |
| 7 | 15A Centralita red de a bordo Interruptor de monitoreo interior Luz de techo delantera Luz de techo central Luz de posición delantera izquierda Luz de posición delantera derecha |
| 8 | 15A Centralita detección remolque -J345- |
| 9 | 40/30A Iluminación cabeza relé Arrancador relé Alimentación relé Motronic Clase de descarga relé. 58b |
| 10 | 20A Centralita reconocimiento remolque |
| 11 | 20A Centralita reconocimiento remolque |
| 12 | 30A Unidad de control de la caja de transferencia |
| 13 | 30A Centralita puerta conductor |
| 14 | 30A Unidad de control de la puerta del pasajero delantero |
| 15 | 20A Relé bomba agua Relé alimentación cl. 30 Relé del calentador de agua auxiliar Unidad de control del calentador auxiliar |
| 30A Relé del ventilador de alimentación Relé de alimentación cl. 30 Relé del calentador de agua auxiliar Unidad de control del calentador auxiliar | |
| 20A Unidad de control de calefacción adicional | |
| 16 | 20A Centralita red de a bordo Indicador de dirección (Cl. 49) Señal de parada (Cl. 54) |
| 17 | 25A Unidad de control con pantalla de radionavegación Unidad principal Conector, 8 pines |
| 18 | Cuadro de instrumentos 5A |
| 19 | 10/5A Bombilla antiniebla izquierda Bombilla antiniebla derecha Testigo luz antiniebla trasera |
| 20 | 5A Unidad de control de la red de a bordo |
| 21 | 5A Lámpara del módulo de luz diurna izquierdo Lámpara del módulo de luz diurna derecho |
| 22 | 10A Conexión positiva (58 D1) en el cableado del cuadro de instrumentos y mandos B342 Conexión 3 (58d) en el cableado principal B472 Conexión 8 en el cableado principal N2 Conexión 1 en el cableado de control del alcance de los faros R14 Conexión 1 ( abierta) en el mazo de cables de la puerta del conductor |
| 23 | 5A Conmutador de pedal de embrague Contador de masa de aire Relé de bomba de combustible Centralita de bujías de incandescencia Relé de bomba de refrigerante Centralita de ventilador del radiador Relé de alimentación cl. 30 Válvula solenoide de control de presión de carga Válvula amortiguadora de gases de escape Válvula de cambio del enfriador de EGR |
| 24 | 10A Regulador de presión de combustible Válvula dosificadora de combustible |
| 10A Válvula solenoide de control de presión de sobrealimentación Válvula solenoide del cartucho 1 Válvula de ajuste del árbol de levas de entrada 1 Válvula de derivación del turbocompresor Válvula de aleta de entrada | |
| 25 | 5A Bomba de circulación de refrigerante después de apagar el motor |
| 15A Unidad de control del motor | |
| 26 | 7.5A /10A Interfaz para uso externo Faro izquierdo Luz de cruce izquierda |
| 27 | 10/15A Centralita red de a bordo Faro izquierdo Faro derecho Interfaz para uso externo Unidad de control del cuadro de instrumentos lámpara de advertencia de luz alta |
| 28 | 10A Interfaz para uso externo Faro derecho Luz de cruce derecha |
| 29 | No utilizado |
| Interruptor Tiptronic de 10A, tacógrafo , extracción de llave de encendido, solenoide de bloqueo, calentador de agua auxiliar, receptor de señal de radio, conector de diagnóstico Bloque interruptor de paleta cable espiral Unidad de control del volante multifunción | |
| 30 | 5A Interfaz para uso externo Interfaz para uso externo |
| 20A Bombilla antiniebla izquierda Bombilla antiniebla derecha Interfaz para uso externo | |
| 31 | Interfaz 15/30A para uso externo Interruptor de encendido y arranque Relé de alimentación cl. 15 Unidad de control de red de a bordo Bloque interruptor de paleta Bomba del lavaparabrisas e interruptor del sistema de limpieza de faros |
| 32 | 15A Resistencia sonda lambda Resistencia sonda lambda 1 tras catalizador |
| 33 | Bobina de encendido 15A |
| 20A Medidor de masa de aire Unidad de control del motor | |
| 34 | 20A Unidad de control de bomba de combustible Bomba de combustible de cebado |
| 35 | 5A Botón de calefacción del asiento izquierdo Botón de calefacción del asiento derecho |
| 36 | 5A Ajustador de retrovisores exteriores |
| 37 | 15A Interfaz para uso externo |
| 38 | 5A Interruptor Tiptronic Unidad de control de la caja de cambios automática -J217-Medidor de masa de aire Unidad de control del motor Estabilizador de tensión |
| 39 | 10A Centralita airbag Testigo desactivación airbag acompañante |
| 40 | 5A Interruptor de selección de calefacción y modo Llave de desactivación ASR y ESP Llave de programa de conducción Unidad de control ABS Relé de alarma antirrobo 1 Cuadro de instrumentos Bloque de paletas Sensor de ángulo de dirección |
| 41 | 10A Mando de regulación del alcance luminoso Unidad de control de reconocimiento de remolque Resistencia de calentamiento de ventilación del cárter Conector de 8 pines Retrovisor interior electrocrómico Actuador de control del alcance del faro izquierdo Actuador de control del alcance del faro derecho Resistencia de calentamiento del chorro del lavaparabrisas izquierdo Resistencia de calentamiento del chorro del lavaparabrisas derecho |
| 42 | 10A Botón start-stop Interruptor de luz de freno Interruptor de luz de marcha atrás Tacógrafo Sensor de alta presión Sensor de contaminación del aire Sensor de nivel de aceite y temperatura Unidad de control de bloqueo del diferencial Unidad de control de ayuda al estacionamiento Unidad de control de la caja de transferencia Luz indicadora de modo normal en el panel de control de la caja de transferencia Plataformas de luces de carga Conector de diagnóstico Unidad de control del sistema de localización de vehículos Combinación de instrumentos Bloque interruptor de paleta Interruptor de control de crucero Tecla SET del control de crucero cable espiral Unidad de control del volante multifunción |
| 43 | 25A Enchufe / Encendedor de cigarrillos |
| 44 | 20A Interruptor de luz |
| 45 | 25A Unidad de control de calefacción de asientos |
| 46 | 25A Toma 12 V 2 Toma 12 V 3 |
| 47 | Interfaz 5A para uso externo Interfaz para uso externo Interruptor de encendido y arranque Relé de alimentación Unidad de control de red de a bordo Relé 2 fuente de alimentación Interruptor de calefacción y modo de funcionamiento |
| 48 | 25A Unidad de control con pantalla de radionavegación Unidad principal Conector, 8 pines |
| 49 | 5A Interruptor de luz Relé de arranque 1 Relé de arranque 2 |
| 20A Interruptor de luz | |
| 50 | Interfaz 5A para uso externo |
| 51 | 30A Relé de arranque 1 Relé de arranque 2 Inicio |
| 52 | Interfaz 5A para uso externo |
| 53 | 5A Unidad de control para superestructura especial Lámpara de iluminación de la plataforma de carga |
| 10/15A Calefactor y selector de modo Tacógrafo Sensor de regulación del ventilador Bitron, delantero Unidad de control Climatronic Unidad de control de clima | |
| 54 | Cuadro de instrumentos 5A |
| 55 | 15A Centralita red de a bordo Filtro de ruido Elemento calefactor para retrovisores exteriores |
| 56 | 10A Unidad de control de la cámara de visión trasera |
| 57 | 5A Unidad de control del motor |
| 58 | 5A Interruptor de luz |
| 59 | Interruptor Tiptronic 10A Tacógrafo Sensor de monitoreo interior Sensor de lluvia y luz Relé de la bomba eléctrica de combustible 2 Panel de visualización superior Unidad de control del panel de control telefónico – Solenoide de bloqueo de extracción de la llave de encendido Receptor de radio del calentador de agua auxiliar Conector de diagnóstico Unidad de control adicional especial Luz de la plataforma de carga Sistemas de enfriamiento del relé de la bomba Relé de alimentación cl. 30 Relé calentador de agua adicional Bloque interruptor de paleta cable espiral Unidad de control del volante multifunción |
| 60 | 25A Centralita red de a bordo Actuador de cierre centralizado para trampilla de llenado Accionamiento de cierre centralizado |
| 61 | Interruptor de luz 15A |
Estabilizador de voltaje 25A Fusible 18, 48 en caja de fusibles C | |
| 62 | 30A Centralita red de a bordo Elemento calefactor de luneta trasera Relé luneta trasera térmica |
| 63 | 30A Centralita red de a bordo tono alto señal de tono bajo Bocina de alarma antirrobo Relé de alarma antirrobo 1 Interfaz para uso externo |
| 64 | 30A Centralita puerta trasera izquierda |
| 65 | 30A Centralita puerta trasera derecha |
| 66 | 20A Centralita red de a bordo faro izquierdo |
| 67 | 20A Centralita red de a bordo Faro derecho Bombilla de luz de marcha atrás izquierda Bombilla de luz de marcha atrás derecha |
| 68 | 30A Centralita red de a bordo Unidad de control del motor del limpiaparabrisas Motor del limpiaparabrisas |
Para el encendedor de cigarrillos, el fusible 43 a 25A es el responsable.
Elementos adicionales
Junto a la cremallera de dirección se puede ubicar una caja de fusibles adicional o elementos individuales.
Propósito de los elementos
| 40 | Interruptor de selección de calefacción y modo Unidad de control del acondicionador de aire Ventilador de aire fresco |
| 40 | centralita ABS |
Caja de relés
Está ubicado en un soporte en el lado del conductor debajo del panel de instrumentos. El soporte de la caja de relés está completamente oculto por el panel de instrumentos. La caja de fusibles SC se fija al mismo soporte. También puede haber una unidad de control de suministro a bordo integrada en el propio soporte de la caja de fusibles/relés (SC).
Foto – ejemplo
Bloque debajo del capó
Los fusibles de alta potencia en forma de cartuchos fusibles (SA) se encuentran debajo de la tapa de la batería. Está conectado al terminal positivo de la batería. Cerca hay una caja de fusibles (SB), protegida contra la entrada de agua por una tapa especial.
Esquema
descifrado SA
- 175A – Alternador
- 110/175A – Relé y fusible en cabina
- 110A – Relé y fusible en cabina, 50A – Fusibles en cabina o interfaz para uso externo
- 80/110A Centralita ventilador radiador
- 50A – Unidad de control de bujías
- 80/110A – Fusibles en cabina
cita SB
- 40A – Centralita ABS, 25A – Relé principal
- 30A – Relé de bomba de combustible, módulo de suministro de combustible, regulador de presión de combustible, relé de bomba de combustible eléctrica 2, módulo de suministro de combustible
- 30A – Centralita ABS
- 5A – Unidad de control para monitoreo de batería, Unidad de control de la red de a bordo
- 7.5A – Relé de ventilador, 30A – Relé de luces altas, Lámparas de luces altas, 25/40A – Relé de luneta trasera térmica, Elemento calefactor de luneta trasera de techo duro
- 40A – Conector, 6 pines o Interfaz para uso externo
